Capteur de distance Laser VL53L0X

capteur lidar sharp VL53L0X

38 réponses à ce sujet

#1 Thot

Thot

    Habitué

  • Membres
  • PipPip
  • 171 messages
  • Gender:Male
  • Location:Toulouse
  • Interests:Artiste Roboticien, prendre les dernières techno et les mettre sur scène... telle est ma devise.
    Gestuelle et conscience artificielle.
    Bipédie et quadrupédie

Posté 03 septembre 2016 - 02:30

Nouveau capteur de distance VL53L0X dispo sur le shop !

J'avais déjà parlé sur un autre post du capteur VL53L0X (datasheet)

Robot maker propose une carte qui fait office d'interface avec un regulateur




Il s'agit d'un capteur vraiment tout petit qui combine un laser et une "camera". A partir de là, il peut mesurer une distance en millimètres par rapport à un obstacle sans être perturbé par la couleur, par la luminosité ambiente ni la temperature. Les points forts sont la miniaturisation du composant(4.4*2.4*1mm) et le prix : 13€ la platine . Il s'agit d'un LIDAR qui ne balaye pas. Les points négatifs je vais les trouver à l'utilisation mais il y en a un déjà c'est que c'est un capteur ponctuel. Pour la detection d'obstacle c'est pas idéal, par contre, pour faire de la cartographie c'est super.



Je fais un petit retour d'expérience dans ce post (ça permet d'avoir aussi de l'aide au passage...)



je l'ai branché sur une Arduino Uno par I²C. J'ai galéré pour une raison extrêmement idiote : il existe aussi le VL6180X qui est le même composant à 60cm de portée au lieu de 200cm. J'avais installé cette librairie à la place... beh ça marche pas...



Ensuite, quand on utilise la bonne librairie, ça marche super bien, j'ai comparé avec un mètre les mesures et c'est bien ça.

Le premier problème que je vois c'est l'interface I²C puisqu'il faut programmer l'adresse I²C sur un circuit à part avant d'en mettre plusieurs.


"Il n'y a rien de plus étrange pour l'homme que son image" RUR, Karel Capek
Caliban Midi - Art - Terroir et Robotique


#2 N1oN4o

N1oN4o

    Nouveau membre

  • Membres
  • 45 messages
  • Gender:Male

Posté 03 septembre 2016 - 06:50

Qu'est ce que tu veux dire par "capteur ponctuel" ?



Il a l'air intéressant ...



#3 yougo

yougo

    Habitué

  • Membres
  • PipPip
  • 229 messages

Posté 03 septembre 2016 - 09:07

c'a a l'air génial de plus je suis sur que c'est "simple" de le tourné en balayage

Image(s) jointe(s)

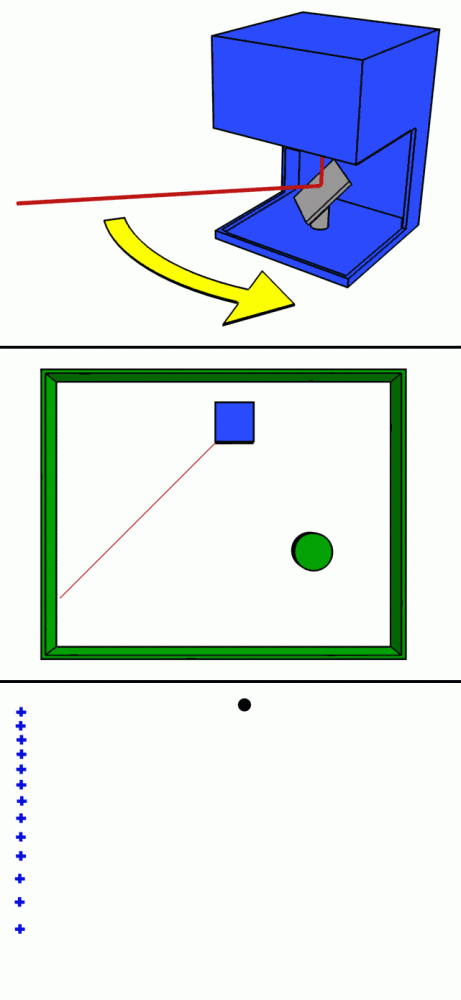

  • LIDAR-scanned-SICK-LMS-animation.gif
