Posté 03 mai 2018 - 07:02

Sur Fusion 360, si tu passes la sourie sur une aire, elle change légèrement de couleur.
Mais si le polygone définissant l'aire n'est pas fermé, cela ne fonctionne pas.

Donc essaye de sélectionner chaque aire et non le chemin que tu veux extrudé. Si j'ai bien compris.
Ma chaine vidéo YouTube : https://www.youtube....wMz-IzZqyvqEUek

#22 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 8 104 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 03 mai 2018 - 07:11

regarde si tu n'as pas deux traits superposés ...

Sinon supprime chaque boucle fermée une par une, et réessaye. ( Tu fais une copie avant ;)

Dès que tu trouves quelle boucle fermée pose problème tu pourra plus facilement trouver le problème.


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !



Les réalisations de Mike118








#23 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 4 604 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 03 mai 2018 - 07:55

Pour moi, même si le polygone n'est pas totalement fermé ça fonctionne, étrange.



J'ai trouvé en effaçant les boucles une par une, il y avait 3 erreurs :

  • 1 trait en double
  • 1 boucle mal fermé mais les deux extrémités de segments était tellement proche que ce n'était pas visible même en zoomant un peu (voir même beaucoup)
  • et comme je travaillais beaucoup par symétrie la boucle non fermée avait sa symétrie qui bien sûr n'était pas fermée

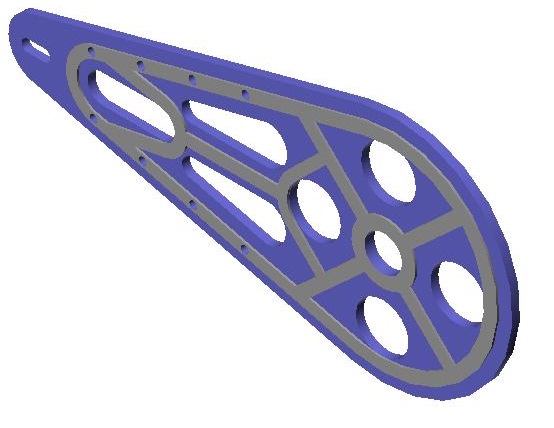

Il s'agit d'une pièce en une seule partie, j'ai utilisé deux couleurs parce que le rendu de cette nervure de 2mm d'épaisseur n'était pas très visible sinon.



Merci pour votre aide.





Edit : il manque les trous de fixation du palier que j'ai oublié de refaire après l'extrusion de 2mm :( .
