Bras Robot dessin


36 réponses à ce sujet

#1 Budet

Budet

    Membre passionné

  • Membres
  • PipPipPip
  • 337 messages
  • Gender:Male
  • Location:60

Posté 02 avril 2019 - 12:44

Bonjour à tous,



Dernièrement j'ai réfléchis à l'idée de réaliser un traceur avec un bras robot (idée de projet qui me trotte dans la tête depuis quelque temps).



J'ai donc commencé à écrire les équations de cinématique inverse d'un bras avec 2 DDL suivant Z afin de relier les coordonnées cartésiennes d'un ensemble de point (composant un dessin par exemple) en un angle alpha et beta qui correspond aux angles de mes moteurs.



J'ai ensuite codé un post processeur associé couplé à une petite interface graphique homemade afin de simuler tout ça en amont avant même de sortir un robot. (Je procède beaucoup comme ça, je code sous processing je vous le recommande c'est génial pour tester ses idées)



Je me suis essayé à un premier dessin je vous laisse juger du résultat :





Du coup, je n'ai plus qu'a fabriquer un robot avec deux moteurs pas à pas et le tour est, normalement joué :)



Je vais utiliser deux de ces moteurs :  http://cnc25.free.fr/documentation/moteurs%20pap/pap_nmb.pdf

(23LM-K202-P4W)



Je vous tiens au jus



#2 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 4 358 messages
  • Gender:Male

Posté 02 avril 2019 - 01:24

Tu es un magicien !  :blink:


Ma chaine vidéo YouTube : https://www.youtube....wMz-IzZqyvqEUek

#3 R1D1

R1D1

    Modérateur et Membre passionné

  • Modérateur
  • PipPipPipPipPip
  • 1 131 messages
  • Gender:Male
  • Location:Autriche

Posté 02 avril 2019 - 01:55

Sympa !

Par contre, ton path planning est améliorable: d'un point de vue durée de vie du matos, tu veux éviter les sauts d'un point à l'autre de l'image (fortes accélérations) et plutôt tracer de proche en proche dans chaque zone de l'image.
R1D1 - Calculo Sed Ergo Sum -- en ce moment, Projet Ballista
Avatar tiré du site bottlebot

#4 Budet

Budet

    Membre passionné

  • Membres
  • PipPipPip
  • 337 messages
  • Gender:Male
  • Location:60

Posté 02 avril 2019 - 02:27

Je suis complètement d'accord, d'ailleurs je voulais m’atteler à ce point ce soir. Ca et "smoother" les déplacement linéaire en discrétisant mes vecteurs et pouvoir choisir cette valeur :)



#5 Budet

Budet

    Membre passionné

  • Membres
  • PipPipPip
  • 337 messages
  • Gender:Male
  • Location:60

Posté 02 avril 2019 - 09:28

Re,



J'ai travaillé sur une nouvelle cinématique de bras ce soir, je réfléchis encore même si je pense que la première cinématique serait la plus simple à mettre en oeuvre.



J'aime beaucoup travailler la couleur et j'aimerai créer un traceur qui me permettrait de créer des dégrader comme sur mes vidéos, il va falloir que je trouve quelque chose de simple à mettre en oeuvre :)





#6 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 7 823 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 02 avril 2019 - 09:41

Feutre alcool ?



Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !



Les réalisations de Mike118








#7 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 4 358 messages
  • Gender:Male

Posté 03 avril 2019 - 07:07

je pense que la première cinématique serait la plus simple à mettre en oeuvre.

Pas sûr ! Dans la première cinématique le poids du moteur du "genou" va engendrer un porte à faux important sur le moteur de la "hanche".
Un grand nombre de plotters sont réalisés avec un mécanisme parallèle, https://www.robot-ma...nkage/?p=102627, comme sur ta deuxième vidéo.
Néanmoins, tu as aligné les axes des 2 moteurs, alors que le plus souvent, ils sont mis cote à cote pour une raison que j'ignore, mais je soupçonne que c'est pour une facilité de construction.
Par ailleurs, comme tu peux le voir sur la vidéo ci-dessous qui mixte la technique Parallel et Scara, le robot a accès à tous les points du plan, alors qu'en superposant les axes des moteurs cela me semble difficile.

En tout cas, excellent travail !


Ma chaine vidéo YouTube : https://www.youtube....wMz-IzZqyvqEUek

#8 Budet

Budet

    Membre passionné

  • Membres
  • PipPipPip
  • 337 messages
  • Gender:Male
  • Location:60

Posté 03 avril 2019 - 07:18

Oracid : Pour la première constitution je comptais utiliser un système de poulie courroie pour ramener la masse du moteur du genou au dessus de lautre et aussi pour avoir une petite réduction histoire detre plus précis :)

Pour la deuxième construction je voyais bien les deux moteurs sur le même axe mais « tête bêche » pour un souci dencombrement. Quoi quil en soit, dapres les équations ça nest pas pluq difficile de les mettre côte à côte :)

#9 Forthman

Forthman

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 884 messages
  • Gender:Not Telling
  • Location:Montauban (82)

Posté 03 avril 2019 - 08:04

dans la vidéo avec le rangement des billes, on voit clairement que ce ne sont pas des coordonnées qui sont traitées mais

les positions des moteurs dans un tableau.



Mais je suis étonné qu'Oracid n'ai pas posté une vidéo de Lego, car j'en ai vu passer une sur le même sujet (dessin) il y a peu ;)



#10 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 4 358 messages
  • Gender:Male

Posté 03 avril 2019 - 11:21

Mais je suis étonné qu'Oracid n'ai pas posté une vidéo de Lego, car j'en ai vu passer une sur le même sujet (dessin) il y a peu ;)

Le prosélytisme, c'est pas mon genre… :zsmoke:
Mais j'ai quand même donné le lien, juste au dessus. Effectivement, c'est une très belle réalisation. D'ailleurs, il y en a deux.

Oracid : Pour la première constitution je comptais utiliser un système de poulie courroie pour ramener la masse du moteur du genou au dessus de lautre et aussi pour avoir une petite réduction histoire detre plus précis :)

Oui, j'ai déjà vu ça, mais cela complique un peu la mécanique. Mais quid de l'accès à l'ensemble de la surface ?
Ma chaine vidéo YouTube : https://www.youtube....wMz-IzZqyvqEUek

#11 Budet

Budet

    Membre passionné

  • Membres
  • PipPipPip
  • 337 messages
  • Gender:Male
  • Location:60

Posté 06 avril 2019 - 12:07

Bonjour à tous,



Premièrement je souhaite remercié Mike118 de m'avoir proposer un partenariat afin de financer une partie du robot ! J'ai commandé mes pièces jeudi midi et je les ai reçu ce matin, ils sont rapide chez robot maker ;)



Tout était super bien emballé je vais pouvoir commencer la réalisation physique du bras aujourd'hui, je vais tenter un accouplement mécanique direct sans réduction voir ce que ça donne dans un premier temps.





Image(s) jointe(s)

  • IMG_6397.JPG


#12 Budet

Budet

    Membre passionné

  • Membres
  • PipPipPip
  • 337 messages
  • Gender:Male
  • Location:60

Posté 06 avril 2019 - 09:50

J'ai du coup commencé à travailler sur une première version proto du traceur avec des pièces à la va vite pour pouvoir tester mon post processeur et mettre en place l'architecture électronique/code du système.

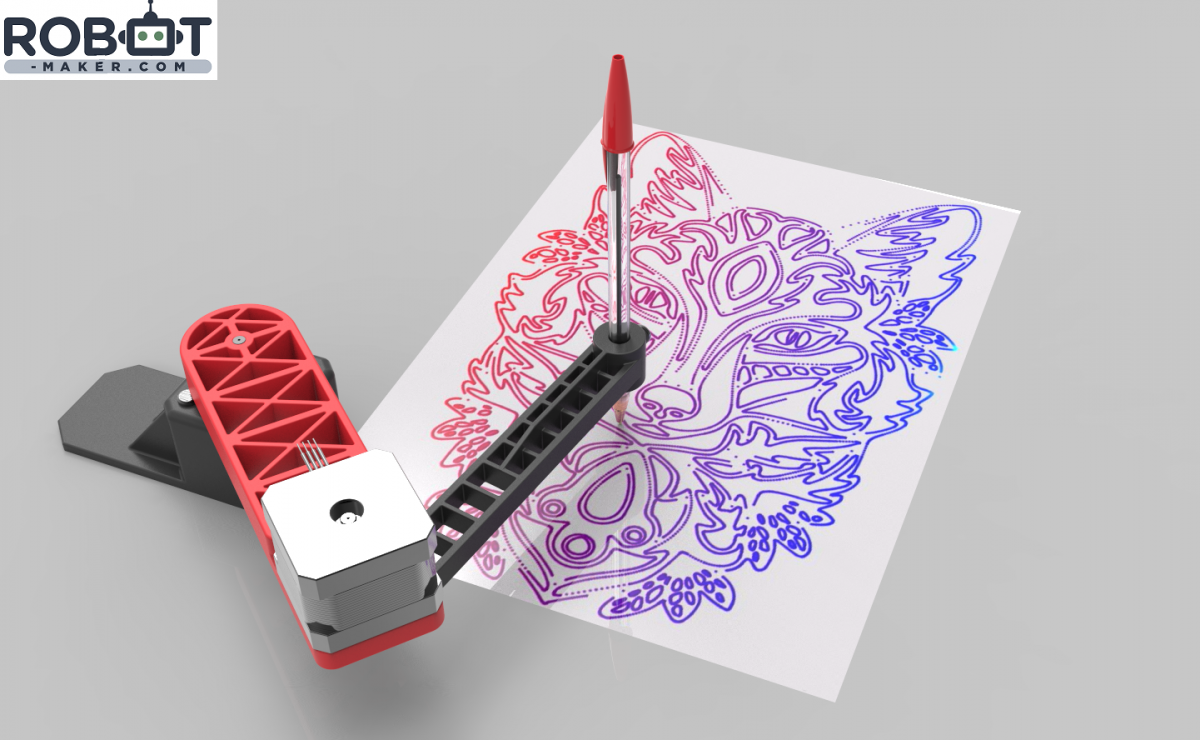

L'impression des pièces devrait commencer demain, je vous laisse avec un rendu et une vidéo du mécanisme :)










#13 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 7 823 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 06 avril 2019 - 10:52

Super! C'est toujours bien de rapidement confronter théorie et pratique ! =)

Mes petites remarques en passant :  pour la suite
Prévoir un système qui monte et qui descend ne serait-ce qu'un seul petit centimètre, permettrait de "lever le stylo" de la feuille =)
=> Un servo moteur peut faire ce genre de chose ...



=> Mettre un peu d'élasticité/ de ressort entre le feutre et le porte feutre ...
Vidéo pour illustrer mon propos :


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !



Les réalisations de Mike118








#14 Budet

Budet

    Membre passionné

  • Membres
  • PipPipPip
  • 337 messages
  • Gender:Male
  • Location:60

Posté 07 avril 2019 - 07:09

Yes ça sera inclus dans les prochaines versions (mon poste processeur prend déjà en compte les déplacements G0 et G1 donc pas de soucis la dessus )



#15 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 4 358 messages
  • Gender:Male

Posté 07 avril 2019 - 07:33

je vous laisse avec un rendu et une vidéo du mécanisme :)

Quel logiciel utilises-tu ?
Ma chaine vidéo YouTube : https://www.youtube....wMz-IzZqyvqEUek

#16 Budet

Budet

    Membre passionné

  • Membres
  • PipPipPip
  • 337 messages
  • Gender:Male
  • Location:60

Posté 07 avril 2019 - 07:54

https://www.keyshot.com

#17 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 4 358 messages
  • Gender:Male

Posté 07 avril 2019 - 10:22

https://www.keyshot.com

Pas donné !
Ma chaine vidéo YouTube : https://www.youtube....wMz-IzZqyvqEUek

#18 Melmet

Melmet

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 1 114 messages
  • Gender:Male
  • Location:Saint-Sozy (46200)

Posté 08 avril 2019 - 05:35

Pas donné !

Du coup, le site est down :diablo: :Alvarin_07: :laugh1:


Ne demande jamais à un robot de faire ce que tu peux faire toi même. :nono: :laugh1:


#19 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 7 823 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 08 avril 2019 - 08:29

Du coup, le site est down :diablo: :Alvarin_07: :laugh1:



Chez moi ça marche, du moins maintenant...


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !



Les réalisations de Mike118








#20 Budet

Budet

    Membre passionné

  • Membres
  • PipPipPip
  • 337 messages
  • Gender:Male
  • Location:60

Posté 08 avril 2019 - 07:45

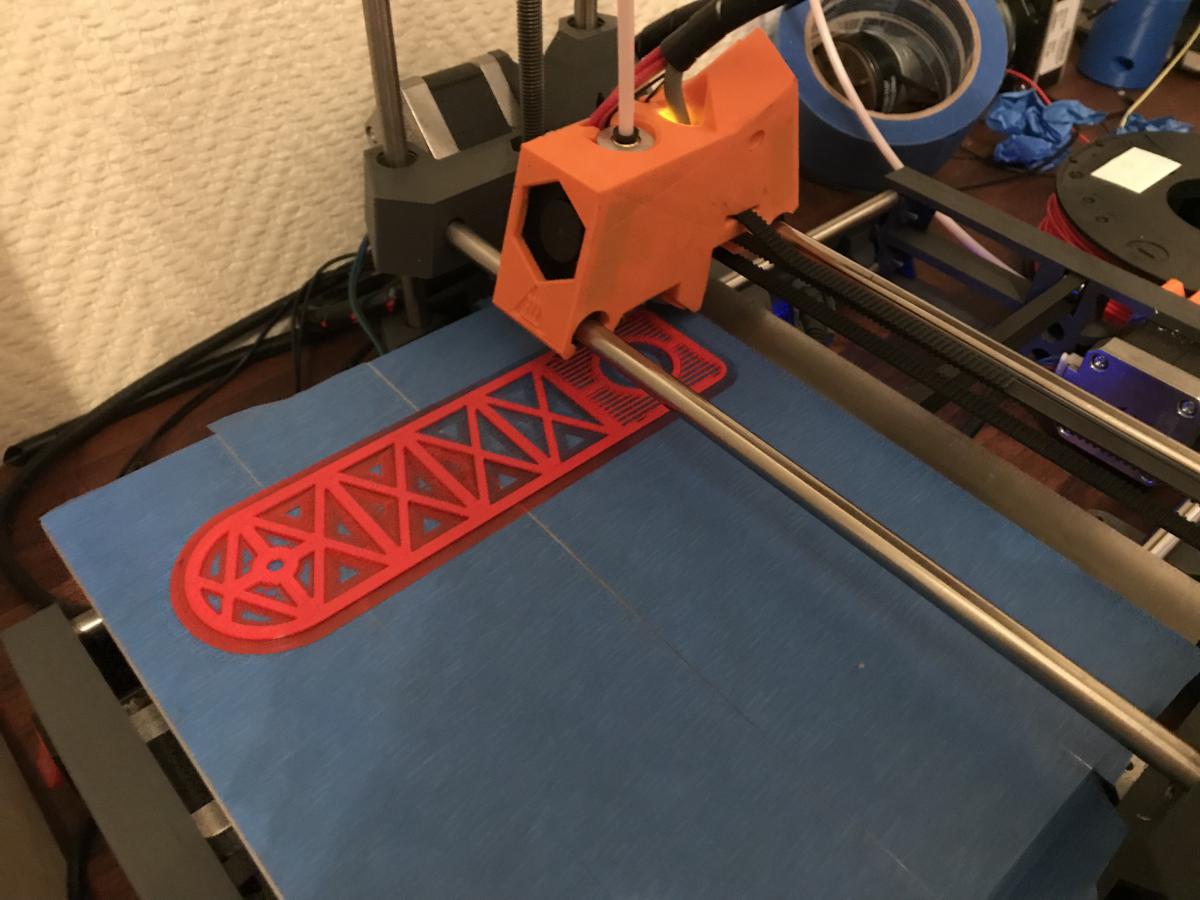

Ça commence :)
