mécanisme à double parallélogramme

paramètres de Denavit-Hartenb mécanisme à double parallélog

2 réponses à ce sujet

#1 jojo_dn

jojo_dn

    Nouveau membre

  • Membres
  • 1 messages

Posté 19 mai 2019 - 07:22

Bonjour,

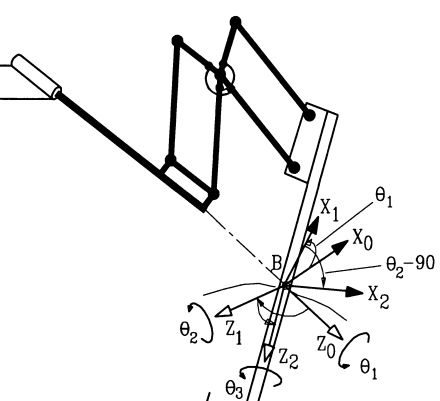

J'ai besoin d'aide à propos des paramètres de Denavit-Hartenberg du mécanisme à double parallélogramme.

à partir de la figure, comment on trouve l'angle de rotation theta2-90



merci d'avance

Image(s) jointe(s)

  • parallélogramme.PNG


#2 R1D1

R1D1

    Modérateur et Membre passionné

  • Modérateur
  • PipPipPipPipPip
  • 1 152 messages
  • Gender:Male
  • Location:Autriche

Posté 19 mai 2019 - 09:28

Bonjour,



À partir de la figure, un bon rapporteur devrait suffire.

Par le calcul, il faut exprimer les transformations entre les repères sous forme matricielle et multiplier le vecteur dont tu connais les coordonnées dans R1 pour les avoir dans R2. DH est une convention de placement des repères entre eux.

Pour résoudre l'exercise à ta place, je ne prends que 70€ de l'heure.


R1D1 - Calculo Sed Ergo Sum -- en ce moment, M.A.R.C.E.L.
Avatar tiré du site bottlebot

#3 skyhack

skyhack

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 785 messages
  • Gender:Male
  • Location:Racourt et Flaba (08)
  • Interests:Synthé, modélisation mécanique, bricolage divers, VTT enduro

Posté 06 septembre 2019 - 12:49

Jamais vu un schéma aussi peu explicite, manque plein de données !



C'est quoi ces rotations teta1 teta2 ?



Y'a quoi au bout du bras, une rotule ???
