#98044 bras-robot BCN3D de Lanzeur

Posté par Lanzeur - 31 juillet 2018 - 09:21

Hey !



Désolé pour le retard, entre le déménagement et les projets en entreprises je n'ai pas eu le temps d'actualiser le sujet.



A la fin du troisième mois voici ce que nous avons :

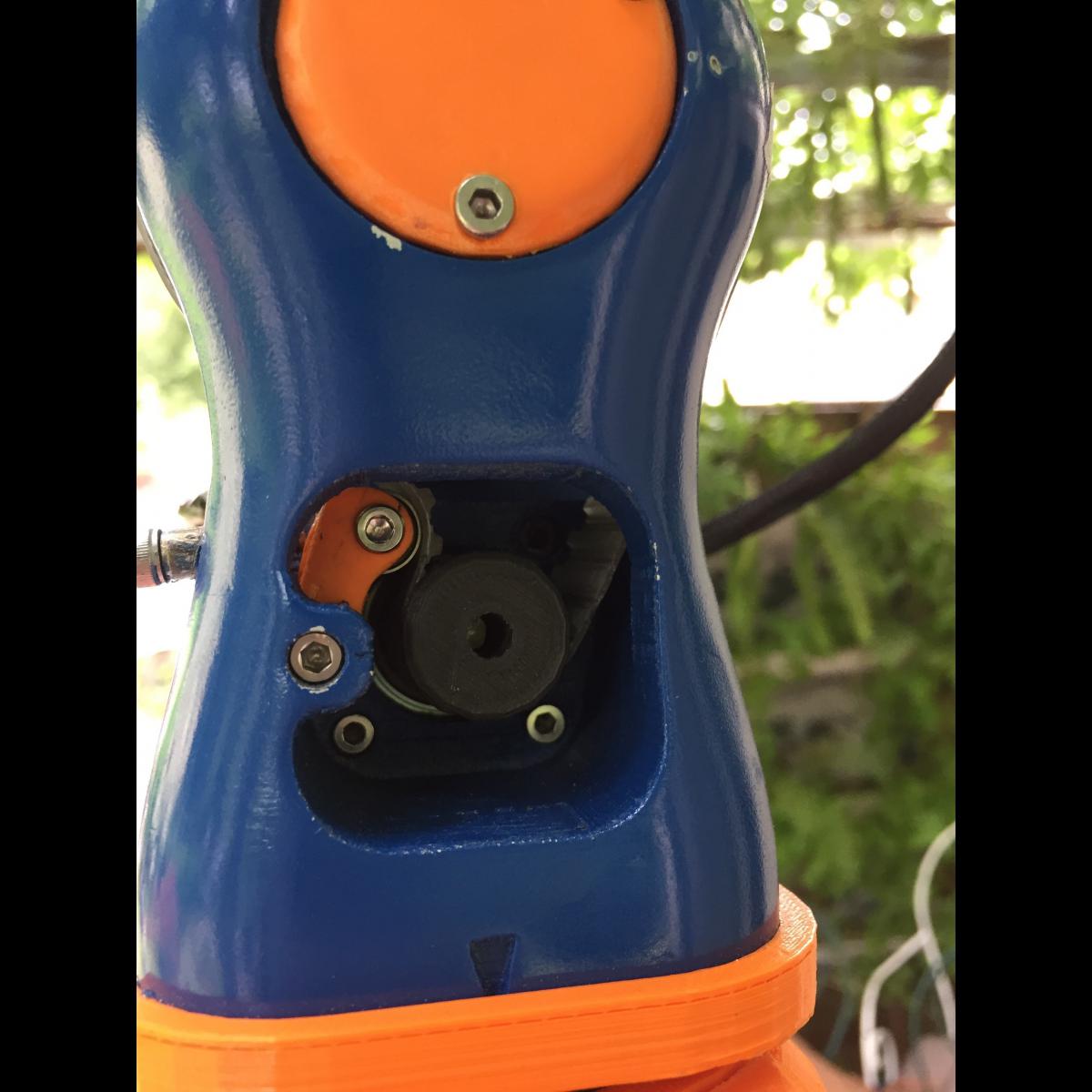

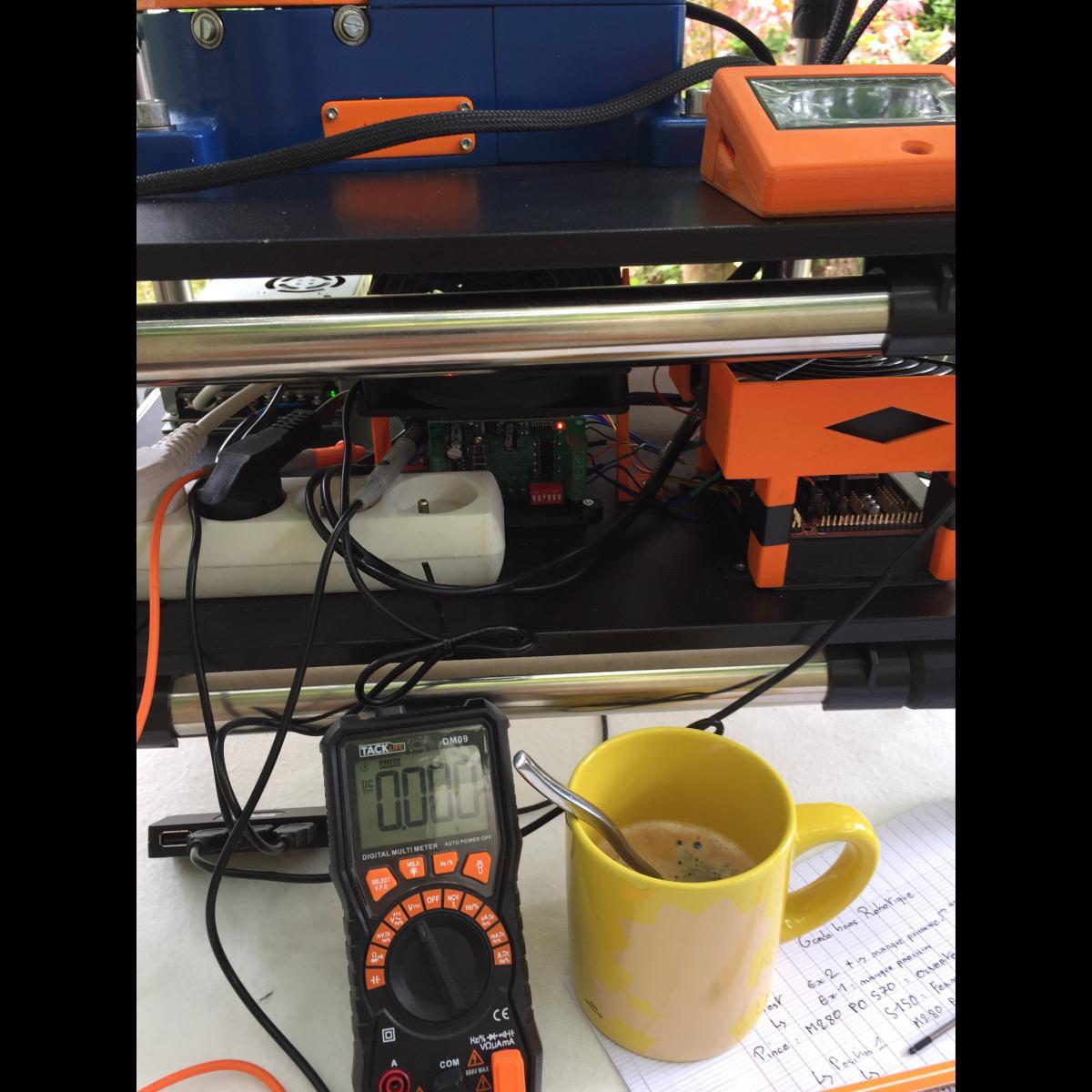

Une structure enfin terminé :














Un logiciel fonctionnel avec une interface graphique. Répondant parfaitement au commande en G.code.













Maintenant il me reste un moi pour transformer des positions relative en G.Code afin de pouvoir créé automatiquement des programmes.




#97444 bras-robot BCN3D de Lanzeur

Posté par Lanzeur - 16 juillet 2018 - 09:39

Quelques photos de l'avancée des travaux :



Fabrication de la structure principale :

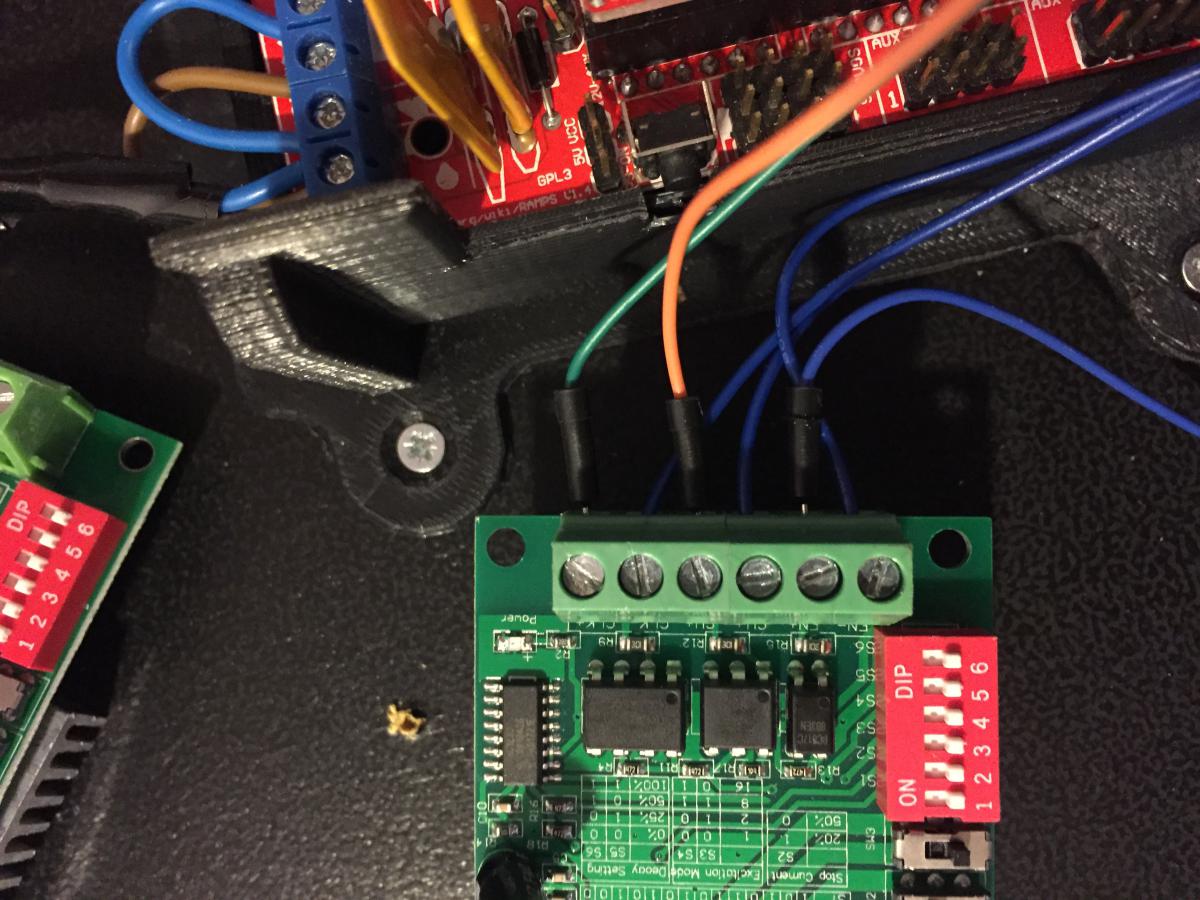

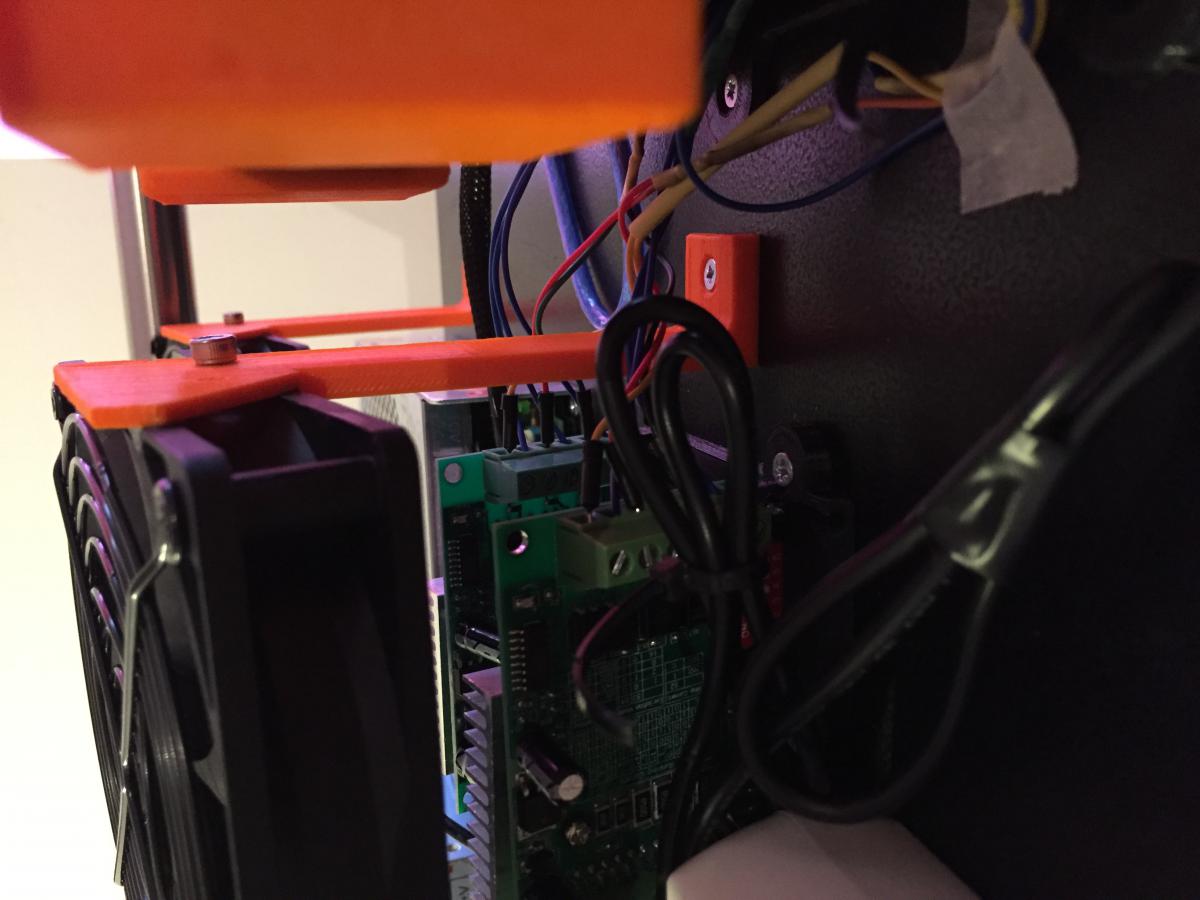

Électronique terminé à 80%








#97331 bras-robot BCN3D de Lanzeur

Posté par Lanzeur - 11 juillet 2018 - 07:15

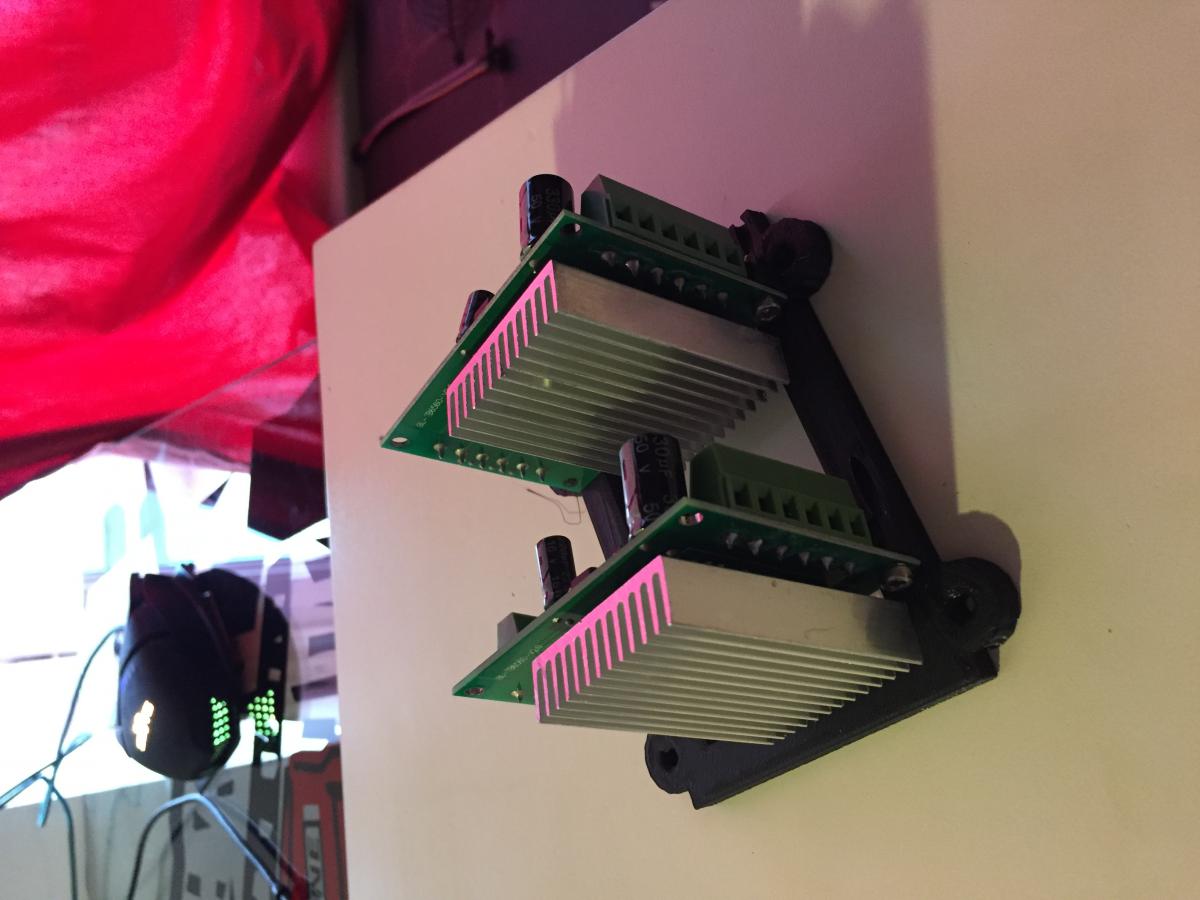

Support terminé !







#97257 bras-robot BCN3D de Lanzeur

Posté par Lanzeur - 09 juillet 2018 - 02:57

Commander le bras robotique via pronterface.







Etape numéro 1 : définir les objectifs

1-Contrôler manuellement le robot.

2-Ajuster la force du servo-moteur pour éviter qu’il surchauffe

3-Ajouter des commandes G-code

4-Enregistrer des positions et les affecter à des programmes.

5-Contrôler la température des composants (driver Ramps 1.4).

6-Contrôler le robot à distance via une tablette.



Etape numéro 2 : Contrôler manuellement chaque axe

-Les axes «X », « Y » et « E0 » répondes aux Gcode

-L’axe « E1 » ne répond pas aux Gcode, le problème vient du firmware où le deuxième extrudeur n’est pas configuré.

-L’axe « Z » n’est pas encore relié (manque driver tb6560)






Etape numéro 3 : Ajuster la force du servo-moteur pour éviter qu’il surchauffe

-Dans un premier temps il faut relier le servo moteur à la ramps (voir sujet précédent)

-Ensuite une commande en G-code permet d’ajuster la valeur angulaire du servo (comme un potentiomètre)




-Ajouter des commandes pour ajuster manuellement la fermeture de la pince. Une fois la position enregistrée ajouter une valeur de force au servo moteur. ( voire exemple en fin de chapitre )





Etape numéro 4 : Enregistrer des positions et les affecter à des programmes.

L’avantage de Pronterface c’est qu’il est complètement modulable, ainsi, à l’image d’un userform il est possible d’affecter des lignes de code à une image.



Pronterface de base :




Pronterface custom :












De plus, certaine commandes permettent de retourner les positions des axes.












Etape numéro 5 : Contrôle de température

Etape plutôt simple : avoir un retour température sur mes composant et afficher des messages d’alerte dû à une température trop élevée.







Etape numéro 5 : Contrôler le robot à distance via une tablette.

Mise en place d’un récepteur Bluetooth HC-06 pour commander mon bras à distance.







HC-06














Exemple



Mon bras doit prendre un objet souple à un point A et le déposer à un point B

1-Passage en mode manuel, via mon interface pronterface je contrôle les 5 axes de mon robot.

2-Je positionne mon robot dans la position désiré du point A

3-Via un bouton j’enregistre la position des moteurs ( M114 )

4-Je règle mon servo moteur via la commande.

5-je positionne et j'’enregistre la position B

6-Je génère automatiquement le Gcode et je l’affecte à une macro

7-Je lance la macro



Voilà comment je souhaite contrôler le robot.




#97245 bras-robot BCN3D de Lanzeur

Posté par Lanzeur - 08 juillet 2018 - 09:40

Aujourd'hui c'était mise en marche des premiers moteurs avec un résultat mitigé  :laugh1:












Le nema 14 ne vas toujours pas  :Gigakach_01:



En gros le courant limite correspond à la tension de référence (VREF) X 2. Ce qui donne pour mon moteur indiquant un courant limite de 0.28A par phase, une tension "VREF" à régler à (1/2), soit 0.14V



Mais mon moteur ne commence à tourner qu'à partir de 0.7V donc il tourne bien, répond aux commandes mais il chauffe beaucoup et fait un bruit aigu même à l'arrêt.



Donc il devrait survivre au réglage mais je le remplace par un nouveau moteur avec la data sheet suivante : 1.25A par phase, Holding Torque 9Ncm, 12V



Le reste fonctionne bien et répond bien au G-code  :dance2:  :dance2:  L'avantage est que les moteurs commencent en même temps et se termine au même moment..



Cependant il me reste deux problèmes à régler :



1- Pronterface ne détecte pas mon E1 ( surement à cause de marlin) et quand je rentre un T1 (T: Select Tool) il ne reconnaît pas mon moteur p.a.p



2-Comment relier mon servo moteur à ma ramps et comment le mettre en marche ?

Je ne comprends pas l’intérêt du cavalier sur l'image, et je ne vois pas de commande en G-code pour activer le servo. Des idées ?





#97204 Let's go !!

Posté par Lanzeur - 08 juillet 2018 - 12:22

Salut la compagnie.



Après plusieurs mois à contempler vos post, c'est décidé je me lance !!



Originaire d' Angers (49), j'étudie à Montaigu ( Vendée !!!!!) et je travaille en Loire atlantique.



Je suis apprenti Technicien Méthode pour un groupe industriel spécialisé dans l'habitat.



Passionné depuis quelque temps par la robotique et la domotique je suis heureux de pouvoir participer à la vie de ce forum.



A très bientôt sur les différents sujets du forum !




#97203 bras-robot BCN3D de Lanzeur

Posté par Lanzeur - 08 juillet 2018 - 12:05

Bonjour tout le monde.

Je publie ce sujet et ma présentation en même temps, donc n’hésitez pas à y jeter un coup d’œil  :yahoo:

J’ai mis un peu de temps avant de me décider à publier mon projet donc je risque de commencer avec un gros post, excusez-moi  :king:

Il y a quelques mois je me promenais sur le internet et notamment sur ce forum lorsque je l’ai vue ! Un magnifique bras robotisé imprimé en 3D ( Mon héro vas t'il se reconnaître ?).

Et là ce fût le deuxième coup de foudre de ma vie. Malheureusement je n’ai jamais fait d’électronique, de mécanique et de programmation à un tel niveau. Je ne pouvais donc que contempler ce robot.

Néanmoins je suis persuadé qu’à cœur vaillant rien n’est impossible, donc j’ai commencé à rassembler toutes les informations que je pouvais et la conception avait démarrée.



Objectif : 4mois pour réaliser la bête de A à Z.





Mai 2018 : Lecture, prise de note, budget, achat et conception.



Je serai en mesure de vous lister les liens principaux pour les intéressés :close_tema:


Conception des nouvelles pièces afin de renforcer la structure.



Capture 1.PNG

Conception du support permettant le transport




Le système est composé de deux étages. Le premier sert à la partie électronique et le deuxième sert pour le bras robotisé. L’ensemble est pourvu de poignées de transport.





Juin 2018 : Impression 3D, Montage, Câblage.

Les éléments ont été imprimés en 3D ( PLA Noir) , le processus finition est le suivant :



1- Ponçage au grain 180

2-Ponçage au grain 320

3-Enduit carrossier

4-Ponçage grain 320

5-Couche d'accroche x3

6-Couche de peinture acrylique bleu x2






Assemblage des éléments




Cablage





Structure complète à 93% :angel:





Juillet 2018 : Electronique, Commande via pronterface.



Et là on arrive au gros du problème... hardware et software :diablo:  :diablo:








Comment tout connecter sans tout casser ???



Concrètement je branche l'ensemble de mes moteurs sur une ramps 1.4. on à donc



1 servo moteur --> ramps 1.4 -->arduino--> Marlin --> Printerface

1 nema 14 --> driver a4988 --> ramps 1.4 --> arduino--> Marlin --> Printerface

3 nema 17 --> driver a4988 --> ramps 1.4 --> arduino--> Marlin --> Printerface

2 nema 23 --> driver tb6560--> ramps 1.4 --> arduino--> Marlin --> Printerface





A partir de ce moment il va me falloir de l'aide et malheureusement mes recherches ne donnent rien  :close_tema:  :close_tema:  :close_tema:



Problème :



Comment connecter mon nema 14 à ma ramps ?



Le ( ou la, je ne sais pas) data sheet du moteur indique cela :



7.4v 0.28 a/phase



Or ma ramps est alimentée en 12V 5A donc je ne risque pas de faire chauffer mon moteur ? Je ne souhaite pas faire brûler mes bobines...








Reste à faire :



1-Connecter le servo moteur

2-Connecter les nema 17

3-Connecter les nema 23



4-s'amuser un peut.



Donc voilà, si quelqu'un à la réponse à ma question il aura toute ma gratitude.
