#103553 Hashtag, mon Patrol'Bot 4WD - Avis Batterie 12V 20Ah

Posté par N1oN4o - 17 mai 2019 - 12:33

Les impressions avancent bien !

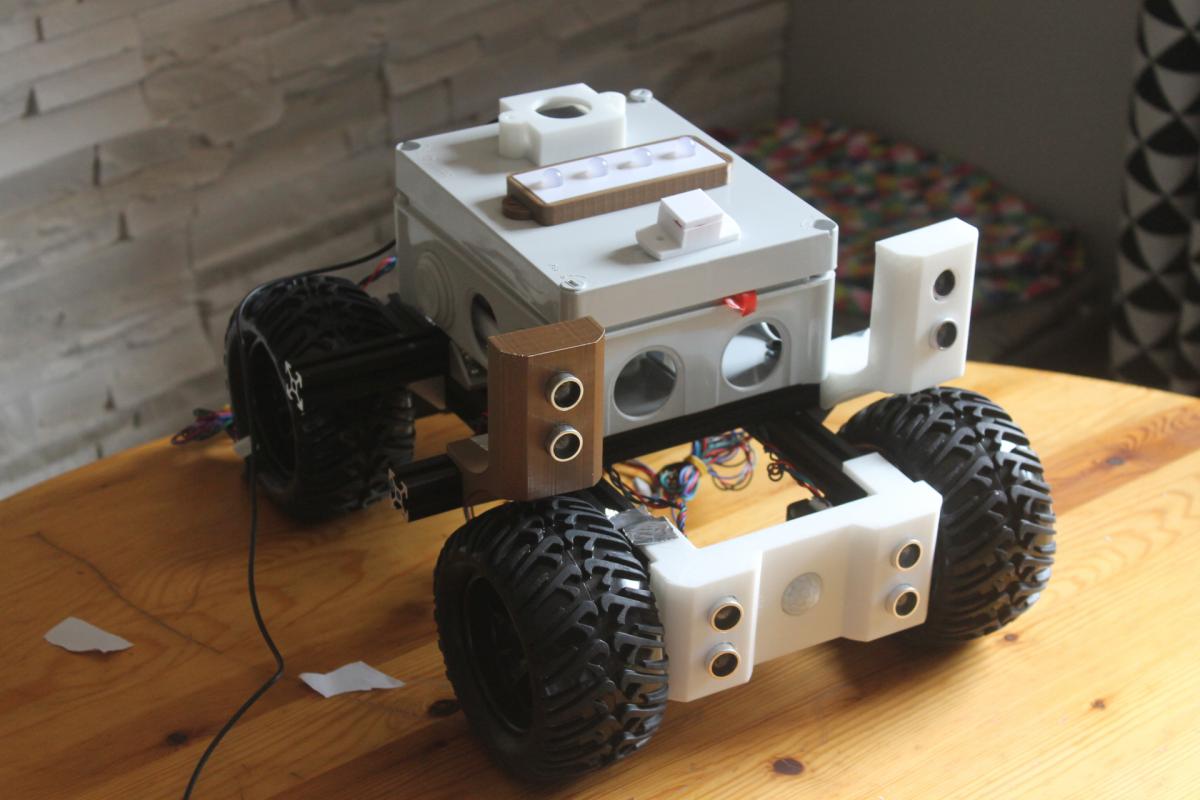

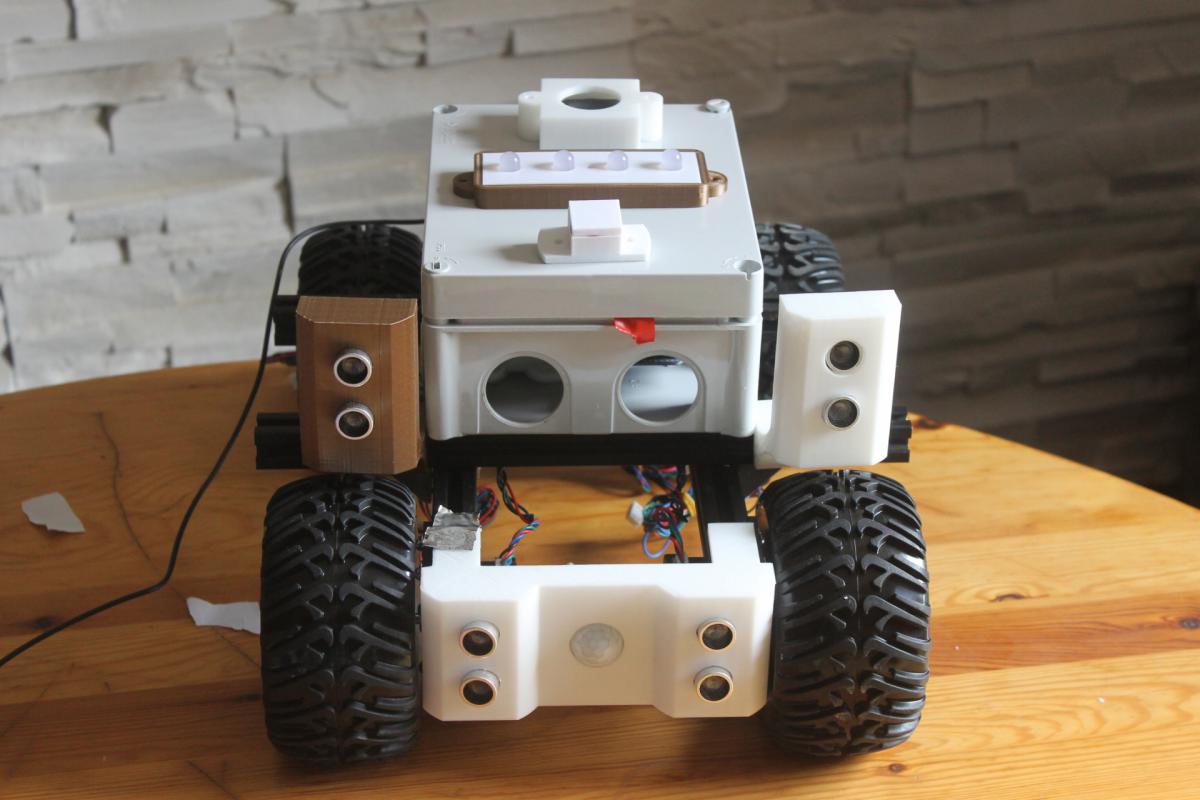

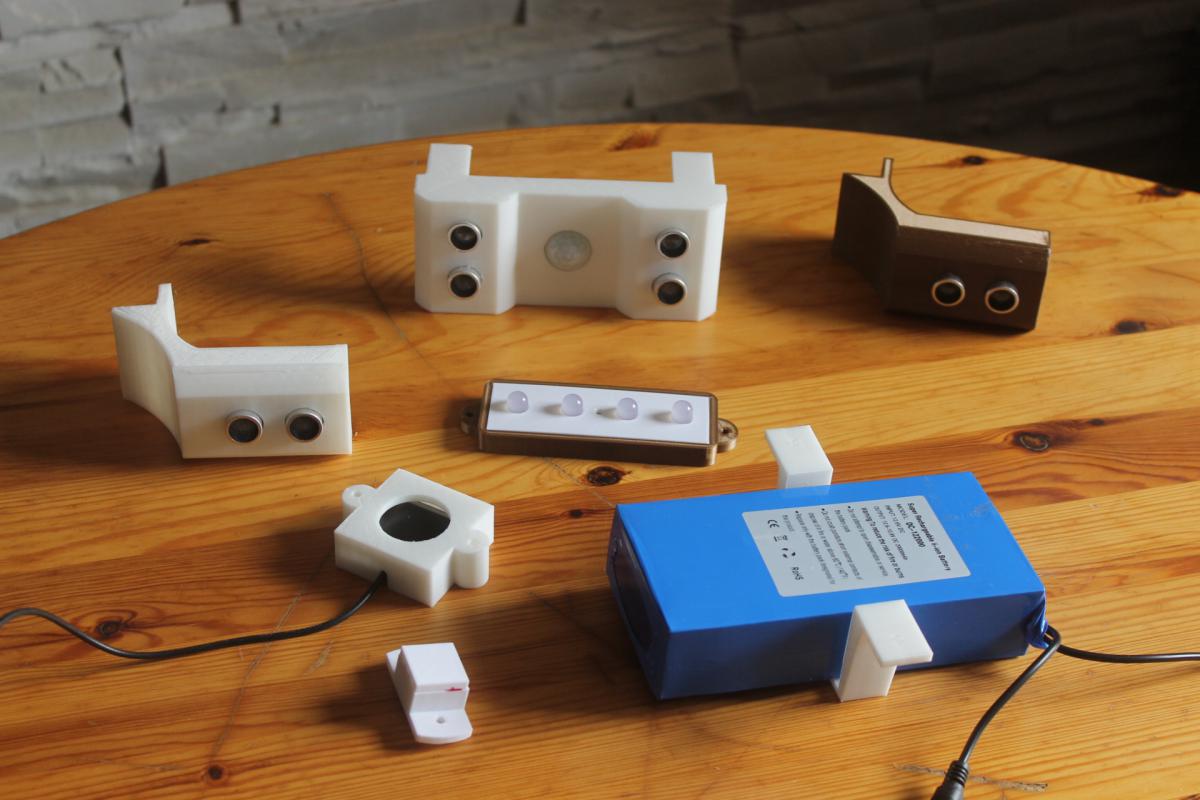

Il y a donc :

- les 2 supports latéraux avec chacun un capteur ultrason

- le bumper avant avec 2 capteurs ultrason et un capteur PIR

- le bloc de LEDs

- le support pour le compas numérique

- le cache pour l'antenne GPS

- la 1ère fixation de ma batterie






Mis à blanc (scotchés pour être plus exact^^) , aucun des composants n'est fixé pour l'instant ;) !

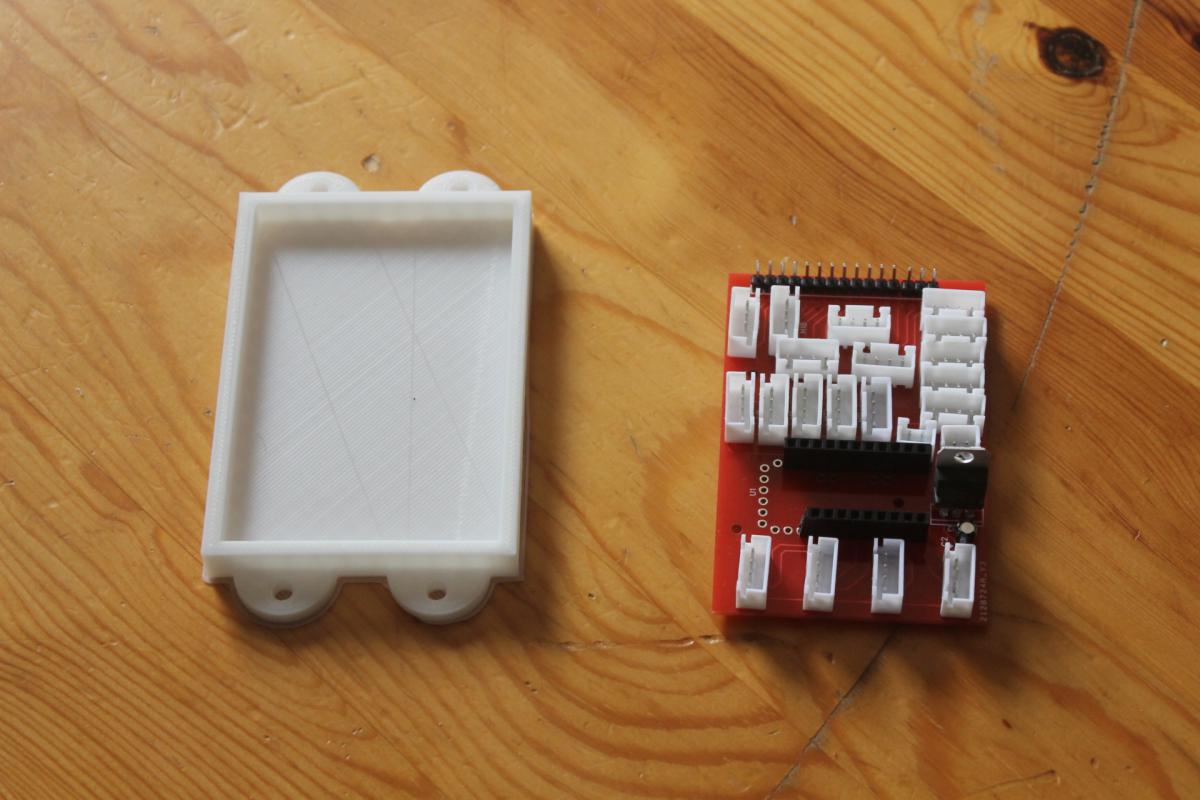

Ma carte électronique est arrivé. J'ai commencé à assembler les composants. J'ai été un peu radin niveau espacement des connecteurs

mais ça ira .



(avec son support)

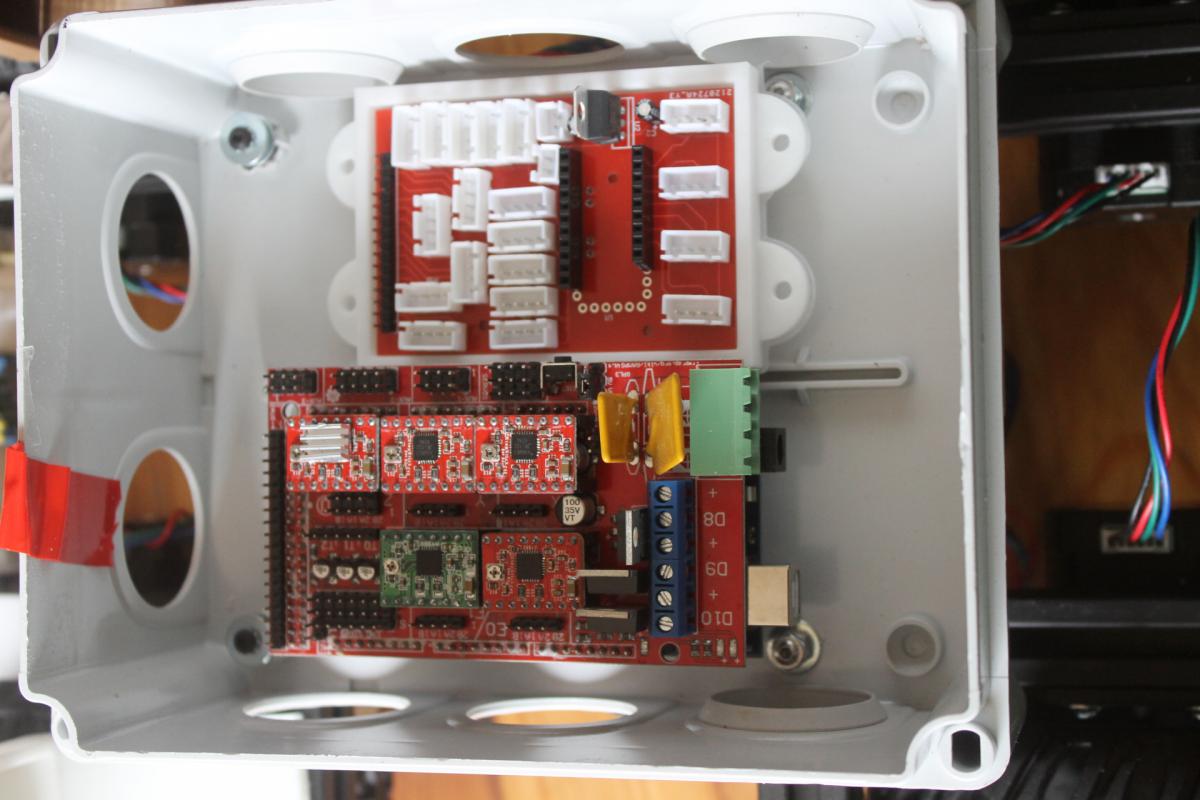

et dans la boite de dérivation :






J'ai encore quelques bricoles à modéliser/imprimer et il me manque des "mini-vis" pour fixer mes modules Arduino.




















#103521 Bases pour comprendre le GPS

Posté par N1oN4o - 15 mai 2019 - 08:12

Bonjour à tous .



Je cherche un site pour apprendre/comprendre tout ce qui concerne le GPS .

Mon niveau dans ce domaine est proche de zéro donc j'aimerais acquérir des connaissances sur tout ce qui est (dans le désordre) : latitude , longitude , azimuts , cap , décodage de trames etc etc



Hormis Wikipedia , avez vous des liens à partager qui explique plus ou moins "vulgairement" la théorie ?



En pratique , j'utiliserais un module GPS type adafruit avec une bibliothèque (surement TinyGps) avec des fonctions toutes prêtes mais

je voudrais comprendre comment tout cela marche pour palier à d'éventuels problèmes qui pourraient arriver ;) !



Le but final étant que Hashtag, mon robot patrouilleur, puisse suivre un trajet composé de plusieurs coordonnées GPS .



D'avance , merci !












#103516 Des conseils pour les débutant qui souhaitent apprendre à faire des robots

Posté par N1oN4o - 15 mai 2019 - 06:52

Si j'avais un conseil à "donner" , ça serait le suivant : un projet doit correspondre à un besoin (important ou non) .

Ne faites pas à un robot (ou tout autre sorte de projet) s'il n'y a pas de réels intérêts derrière.



Faire un bon cahier des charges/objectifs permet également une meilleur organisation du projet ..




#103430 Hashtag, mon Patrol'Bot 4WD - Avis Batterie 12V 20Ah

Posté par N1oN4o - 11 mai 2019 - 11:05

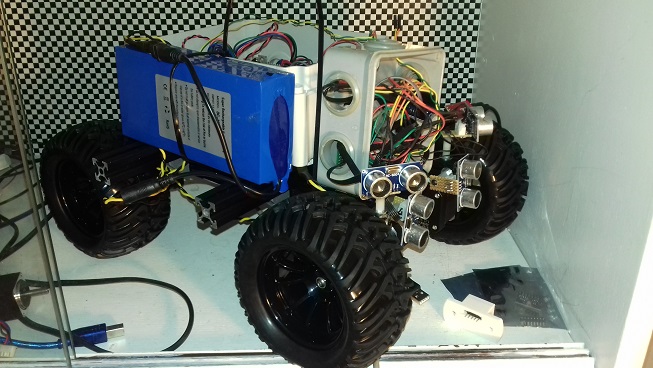

Ender 3 reçue hier , pareil pour les roues de monster truck de modélisme !

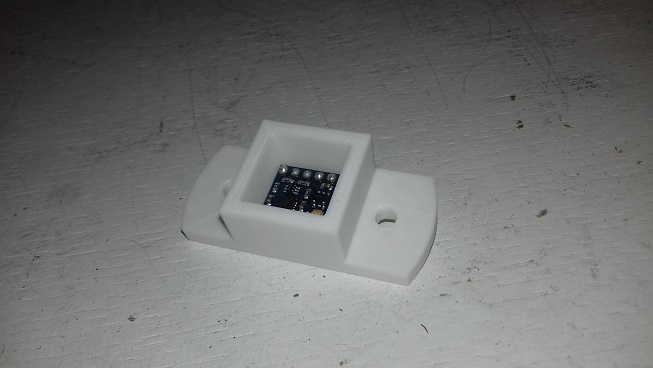

Premier print : le support/cache compas !




Mon fils commence à être jaloux de mon jouet :D




Donc quelques pièces à imprimer en attendant la carte électronique qui devrait arriver dans 2 semaines .



++






#103346 Hashtag, mon Patrol'Bot 4WD - Avis Batterie 12V 20Ah

Posté par N1oN4o - 08 mai 2019 - 11:10

Je suis faible ..j'ai commandé l'Ender 3 , elle arrive en fin de semaine :D !

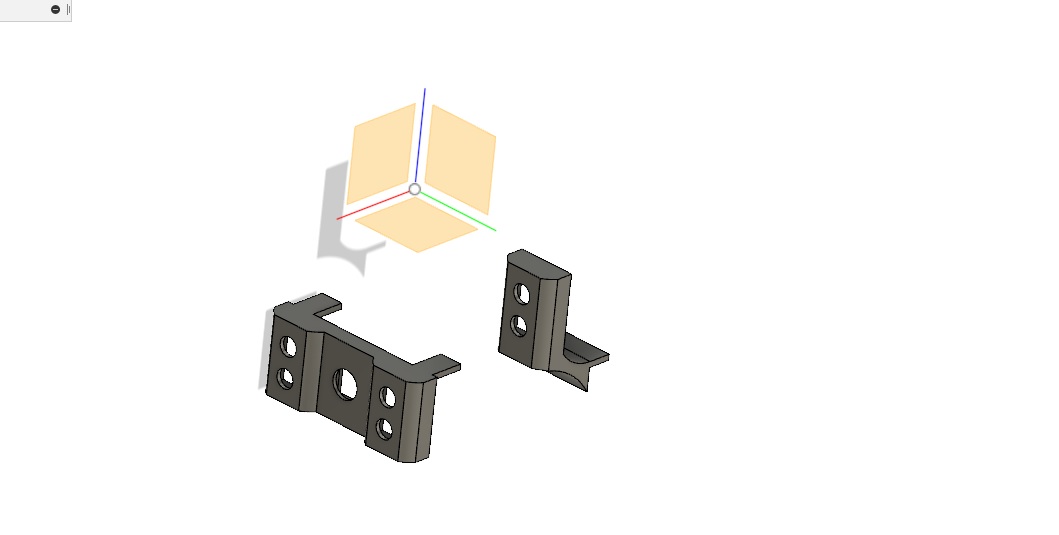

Donc j'ai commencé à modeliser quelques pièces ..



* Un parechoc avec 2 capteurs ultrason HC-SR04 et un capteur PIR



* Un support latéral pour 1 capteur HC-SR04 : un par côté











* Un support pour mes LED RGB. Elles me serviront de "statut/debug" , une par capteur ultrason ;) .

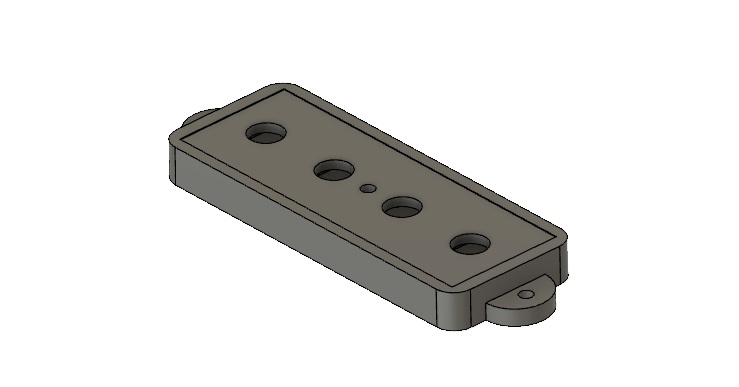

* Et plus anedoctique , un support pour le compas numérique .






Je prévois de monter ces 2 dernières pièces sur le couvercle de ma boite de dérivation qui me sert de "box" principale ;)





J'attends toujours mes nouvelles roues qui doivent arriver elles aussi en fin de semaine ...






#103324 Hashtag, mon Patrol'Bot 4WD - Avis Batterie 12V 20Ah

Posté par N1oN4o - 05 mai 2019 - 03:44

J'ai remplacé le couple servo/HC-SR04 par 4 HC-SR04 fixes .



Ils sont gérés par une ProMini qui communique avec la Mega/Ramps1.4 via un port série virtuel.

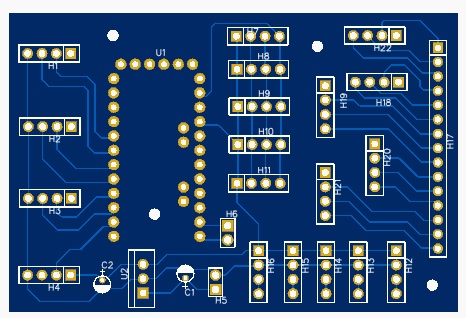

Afin d'optimiser le câblage, j'ai dessiné un PCB où il y aura :



- la Pro Mini 5V

- les 4 HC-SR04

- des slots pour des modules I2C  (extension de la Ramps 1.4)

- des slots pour des composants analogiques/numériques divers (extension de la Ramps 1.4)

- des slots pour des leds RGB (extension de la Ramps 1.4)

- du 5V

- un connecteur pour relier les 2 cartes (Tx/Rx)



Je repousse l'achat de l'Ender3 mais ma CR10 commence à me manquer ..j'aurais bientôt quelques pièces à modéliser/imprimer.



Image(s) jointe(s)

  • hashtag_io_board.jpg



#103221 Hashtag, mon Patrol'Bot 4WD - Avis Batterie 12V 20Ah

Posté par N1oN4o - 27 avril 2019 - 08:02

De la 3D au proto 😅.

Pris séparément :
- Ca roule
- Ca détecte et gère l'évitement.
- Ca connait son cap et quand on dévie

Il me reste à mixer le tout pour faire les premiers essais en liberté.
(Je vais rajouter un LCD pour le debug)

Image(s) jointe(s)

  • 20190426_192420.jpg



#103104 Hashtag, mon Patrol'Bot 4WD - Avis Batterie 12V 20Ah

Posté par N1oN4o - 18 avril 2019 - 06:28

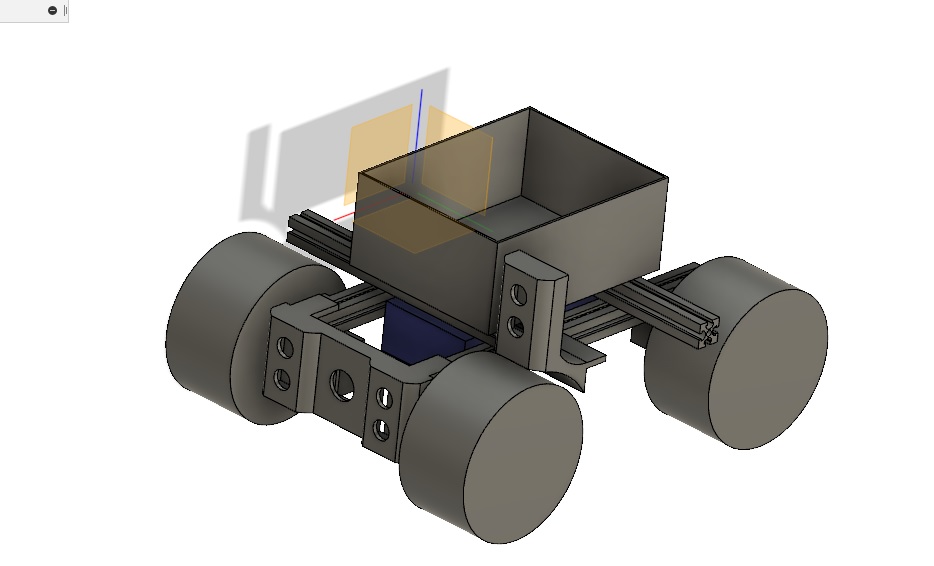

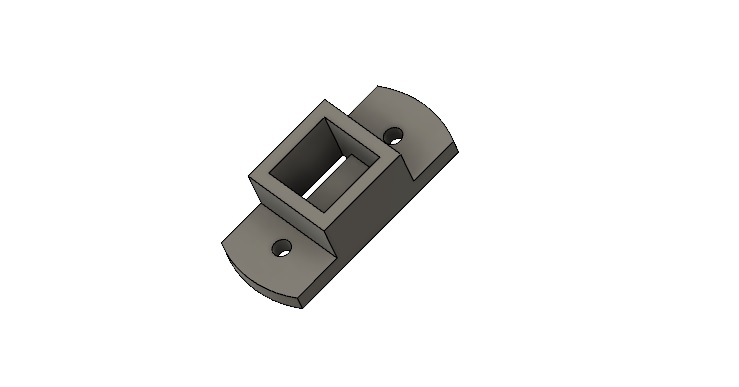

Je me suis fait une petite esquisse 3D sous Fusion 360 - je suis novice - :



Ca va me permettre de mieux dimensionner mes futures pièces que j'imprimerais en 3D .



J'ai "modélisé" les nouvelles roues .







#103010 Hashtag, mon Patrol'Bot 4WD - Avis Batterie 12V 20Ah

Posté par N1oN4o - 13 avril 2019 - 09:49

Salut !



Pour répondre à vos questions : le but de la patrouille sur mon terrain est de faire de la dissuasion pour certains nuisibles à 4 pattes et à fourrure qui viennent s'attaquer

au poulailler de Mme ...bref je me trouve des excuses pour faire un robot ^^ !



La garde au sol est effectivement à revoir (1 à 2 cm)  : je pense partir sur des roues plus grandes ..à voir.

Mon terrain est composé d'un peu de tout : gravier, terre , herbe voir le tout mélangé :D !



Les profils alu sont des 20x20 modèle T slot en 300mm .

J'en ai eu 5 pour 20€ sur Ebay .



C'était un kit pour faire une CNC je crois ;)



J'ai reçu de quoi fixer les 2 derniers PàP . Je dois récupérer des vis pour fixer les roues.

J'attends de recevoir ma batterie et on va commencer à faire bouger tout ça !




#102956 Hashtag, mon Patrol'Bot 4WD - Avis Batterie 12V 20Ah

Posté par N1oN4o - 10 avril 2019 - 06:47

Salut à tous .

Plus de 2 ans après mon inscription, je me lance dans l'aventure du robot .

C'est mon premier et son but principal est initiatique : je ferais des erreurs, je ferais marche arrière (ou pas) mais je veux apprendre !
Je le souhaite évolutif au fur et à mesure de mes envies.

L'objectif d'Hashtag est de patrouiller sur mon terrain en autonomie .
Je compte faire un chemin de coordonnées GPS et le robot devra les suivre pour faire sa ronde et retourner à sa base de rechargement.

Pour l'instant il est en 4 roues motrices et a un chassis en # d'où son nom ...
Je suis nul en découpe donc pas question de modifier la longueur de mes profilés :D :D .

Niveau matos dans le désordre, on a actuellement :

*Electronique :

- Ramps 1.4 + Mega
- Moteur PàP type Nema 17 x 4
- module GY-271 : compas électronique
- module GPS Adafruit
- Batterie Li-ion 12V 20000mAh rechargeable (en attente de réception)

*Mécanique :

- châssis en profilé alu 20x20 type Imprimante 3D
- équerres en alu
- roues de 4x4 de modélisme ( à changer ??)
- coupleurs entre les Nema 17 et les roues
- support pour Nema 17 en alu (il m'en manque 2)

Vite fait quelques étapes de développement prévues/réalisées :


[OK] / [ à faire ] / [ en cours ] / [ pour plus tard]



- Contrôle des Nema 17

- Prise en main du GY-271

- Montage du chassis , moteurs et roues

- Prise en main du module GPS

- Coder le suivi d'un cap

- Intégrer l'électronique

- Etablir une liste de coordonnées GPS

- Mettre en place un système de détection/évitement d'obstacles

- Mettre en place 2 ou 3 capteurs

- Mettre en place un éclairage (pour le debug à distance ..et le fun)

- Retour d'info via ondes radios ???

- Intégration d'un Rpi + Caméra

- Habillage en impression 3D

- Améliorer/Augmenter la garde au sol

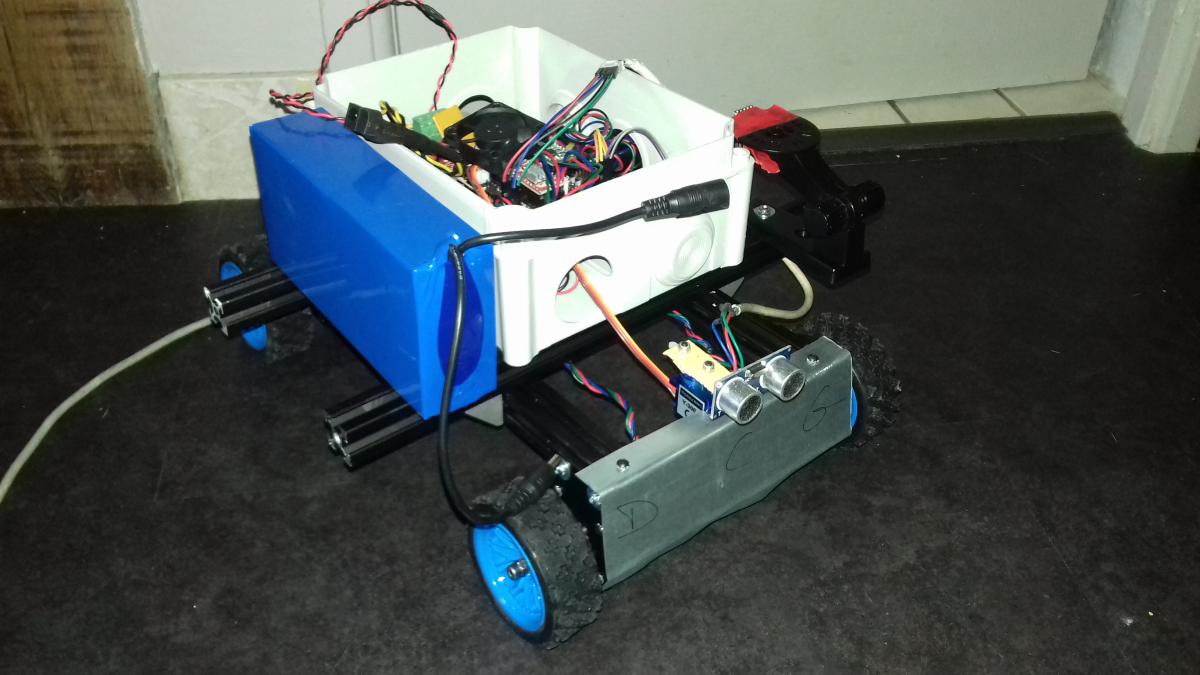

Ca ressemble à ça pour l'instant :


A plus !
