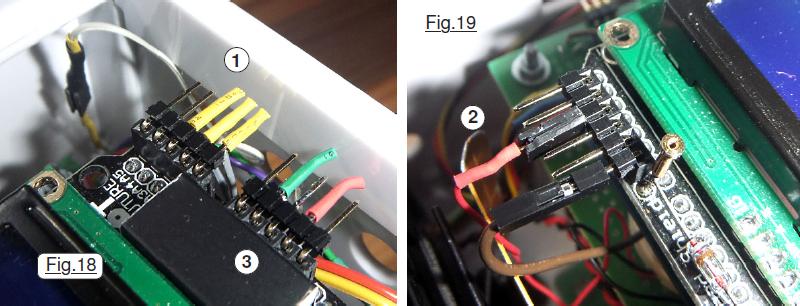

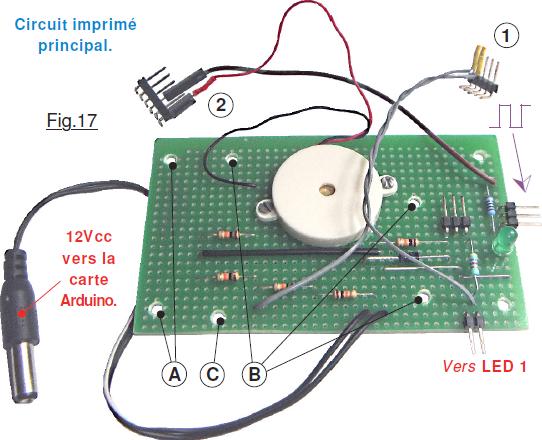

Vraiment sans histoire, la soudure des divers composants ne pose strictement aucun problème. Comme toujours, après avoir achevé cette opération, un examen complet est effectué avec une loupe à fort grossissement pour s’assurer que toutes les soudures sont parfaites, et qu’elles ne débordent pas, créant une liaison interdite avec la piste voisine. La Fig.17 montre la plaque pratiquement terminée. Il ne manque que le fil de raccordement vers A3 en 1 ainsi que le connecteur 3 et les essais peuvent commencer. Observez au passage que les soudures sur les petits connecteurs HE14 sont systématiquement isolées avec de la gaine thermo-rétractable. En 2 les liaisons femelles viennent se brancher sur le connecteur HE14 de type coudé. Ces connecteurs sont utilisés de façon assez particulière, on dirait qu’ils sont branchés à l’envers. Cette incongruité apparente est en réalité volontaire. Il se trouve que les connecteurs HE14 qui sont sur le SHIEL de l’afficheur LCD sont relativement hauts. (Voir Fig.18 et Fig.19)
