Assurant le support de la carte Arduino UNO et des divers composants périphériques, la plaque électronique est réalisée à partir de cartes prépercées de prototypage faciles à trouver sur Internet. Celles que j’utilise sont pourvues de bandes de cuivre. En coupant ces pistes et en « grattant » le cuivre avec un cutter, on réalise les
isolements nécessaires. Le dessin de la Fig.12 présente à grande échelle l’implantation des composants. Ce dessin montre les pistes cuivrées comme si le support était transparent. Les bandes de cuivre sont coloriées, facilitant l’interprétation de leur affectation et mettant en évidences certaines coupures de pistes peu repérables. Bleu clair pour GND, violet pour des E/S avec l’ATmega328. Le Buzzer est un modèle de grandes dimensions, car il était disponible et la place ne manque pas. S’il est placé en biais, c’est pour une raison simple : Faire coïncider ses trous de liaison avec ceux pré-percés de la plaque de prototypage. Le petit cercle jaune montre l’emplacement de la liaison avec le fil du Buzzer. Les cinq autres petits cercles roses indiquent les autres liaisons filaires. La Fig.13 montre à une échelle identique le
circuit vu côté pistes cuivrées. Le contour du Buzzer est repéré en rouge bien qu’il se trouve sur l’autre face. Les quatre trous A dans les angles sont agrandis à Ø3mm pour pouvoir traverser avec des vis classiques au diamètre nominal ØM3. Notez au passage que ces trous coïncident avec ceux déjà présents sur la plaque. Il en est de même pour les trois trous B de liaison avec les entretoises qui supportent la petite carte Arduino UNO. Attention : Le dernier trou C pour supporter ce module est un peu

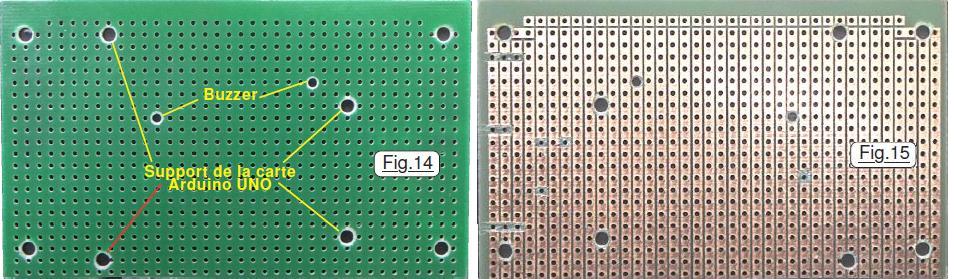

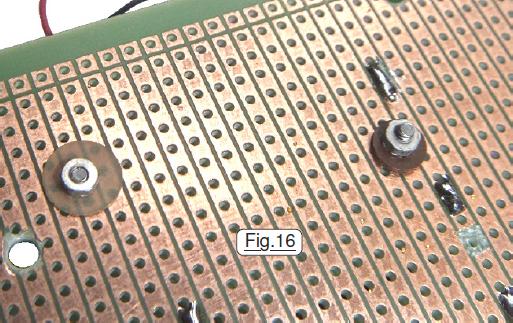

décalé et ne respecte pas les écartements standards en pouces. De ce fait, il se trouve exactement entre les deux orifices pré-percés et exige un pointage précis. Les Fig.14 et Fig.15 présentent le circuit avant de commencer à y souder les divers composants. On y remarque les divers trous de traversée de la visserie ainsi que les coupures pratiquées sur les pistes cuivrées. Notez au passage que la liaison avec le coffret exige de surélever de façon importante ce circuit imprimé pour que l’afficheur LCD implanté en « gigogne » soit proche du couvercle. De ce fait la plaque reposera sur des entretoises longues. Les vis traversant en A seront en fait réalisée par sciage à la bonne longueur d’une tige filetée ØM3 facile à se procurer dans les magasins de bricolage. Il importe de remarquer que la visserie est systématiquement complétée par des rondelles pour répartir les efforts de la tête de vis ou des écrous. Sur le dessus du circuit imprimé on peut utiliser des rondelles métalliques banales. En revanche, sur le dessous coté pistes il faut impérativement intercaler des rondelles isolantes. Par exemple sur la Fig.16 montrant le circuit achevé on observe les deux petits boulons qui assurent la liaison avec le Buzzer. Ici encore nous avons à faire à des composants récupérés, et vous avez compris qu’un appareil électroménager ne va jamais à la déchetterie sans au préalable subir un « cannibalisme général ». Rien ne se perd, rien ne se crée, tout se récupère comme dirait un certain Lavoisier !
