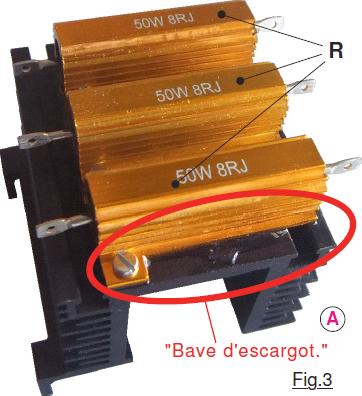

Tributaire des résistances de puissance disponible dans le commerce, l’idée consiste à répartir l’effort thermique dans plusieurs éléments que l’on calculera « large » pour des raisons de fiabilité. N’oublions pas que l’énergie consommée sur la batterie pour la décharger sera transformée en chaleur par effet Joules. Plusieurs approches sont possibles. On peut employer un grand nombre d’éléments de faibles puissances, ou un petit groupe mais de composants plus musclés. Le choix final résulte d’un compromis Volume du bloc thermique / Disponibilité des composants dans le commerce en ligne. Le choix final c’est porté sur un groupe de trois éléments de 8Ω qui mis en parallèle vont aboutir à une résistance théorique de 2,67Ω environ. Vous pouvez observer sur la Fig.3 que ces références sont conçues pour pouvoir dissiper chacune 50W, nous allons voir qu’elles sont calculées très très large. Réputés précis à 5% ces composants sont parfaits pour notre application. Comme toutes les résistances de ce type qui fondamentalement sont prévues pour dissiper de la chaleur, il importe de rayonner le plus rapidement possible cette dernière dans l’environnement immédiat. La première méthode consiste à immobiliser ces éléments sur un radiateur. (Encore un oxymore puisque le but de ce composant consiste à refroidir !) Sur la Fig.3 seule la moitié A du bloc thermique est photographiée pour montrer les résistances. Pour améliorer la jonction thermique entre R et A, de la graisse silicone spéciale a été déposée sous la semelle des belles résistances oranges. Quand les boulons d’immobilisation ont été serrés, la graisse thermique à été chassée, on peut en observer un résidu « Bave d’escargot » sur la photographie.
Calculer la puissance qui sera convertie en chaleur reste élémentaire, il suffit d’appliquer la fidèle loi d’Ohm bien connue : I = U / R suivie de P = U x I. Des mesures précises ont montré qu’une fois réunies par du gros fil électrique et alimentées par deux fiches bananes, la résistance globale avoisine 2,7Ω ce qui confirme la précision des composants approvisionnés. La valeur est légèrement plus élevée que celle du calcul théorique, mais il faut compter sur la résistance des fils et surtout celle dans les deux prises pour fiches bananes. Dans ces conditions, I = 12 / 2,7 soit approximativement 4,44A. Compte tenu des choix effectués, nous obtenons bien l’intensité souhaitée comprise entre 4A et 5A. La puissance qui va se dégager et transformée en chaleur par R sera donc de 4,44 x 12 = 53,3W pour une tension nominale aux bornes de la batterie. Ça va chauffer dur dur !
