1.5 La liaison série : faire communiquer le PC et la carte Arduino.

Maintenant que vous savez faire clignoter une led, vous allez voir comment discuter avec votre Arduino à l’aide de ce que l’on appelle une liaison Série.

Tout d’abord qu’est-ce que la liaison Série ?

La liaison Série est un protocole de communication entre le PC et la carte Arduino via le câble USB permettant un échange d’informations entre vous et votre carte Arduino via ce qu’on appelle le moniteur série !

Le moniteur série est accessible depuis le logiciel Arduino en cliquant sur la loupe en haut à droite de la fenêtre :
ss (2016-07-25 at 11.36.10)
Voici à quoi ressemble le moniteur série:
Image du moniteur série arduino

En bas à droite de la fenêtre vous pouvez lire 9600 baud, il s’agit de la fréquence de transmission à laquelle le moniteur série est réglé.

Hello world Arduino !

Construisons pas à pas notre programme qui permettra à votre Arduino d’écrire  » Hello les makers !  »

Tout d’abord,  il vous faut activer et configurer la liaison série. Pour cela dans la fonction setup()  ajoutez cette ligne :

Serial.begin(9600);

Cette ligne permet d’initialiser la liaison Série à 9600 bauds.
Remarque : Si vous décidez de spécifier une autre valeur, ( afin de communiquer plus rapidement par exemple ) il  vous faudra spécifier la même valeur dans le moniteur Série (en bas à droite de la fenêtre).

Ensuite pour que votre carte Arduino envoie un message sur le moniteur série vous avez cette fonction :

Serial.print("Hello les makers "); //Permet d'afficher Hello les makers sur le moniteur série

Afin de n’afficher le texte qu’une fois nous allons placer ce morceau de code dans le setup, juste après l’initialisation de la liaison série.

Voilà ce que donne le code complet :

void setup() {
// mettre ici le code qui sera répété qu'une fois:
Serial.begin(9600); // Permet d'initialiser le moniteur série à 9600 bauds
Serial.print("Hello les makers "); //Permet d'afficher Hello les makers sur le moniteur série
}

void loop() {
// mettre ici le code qui sera répété en boucle:
// On ne fait strictement rien !
}
Hello les makers

Téléversez le programme puis ouvrez le moniteur série: Vous devrez voir le texte   » Hello les makers  » qui s’affiche une seule fois.

Et vous pouvez ajouter autant de fois que vous voulez du texte avec la même fonction Serial.print, pour afficher du texte sur la même ligne, ou bien utiliser la fonction Serial.println, pour sauter à la ligne après avoir écrit le message.

Petit exemple d’utilisations de ces deux fonctions :

void setup() {
// mettre ici le code qui sera répété qu'une fois:
Serial.begin(9600); // Permet d'initialiser le moniteur série à 9600 bauds
Serial.print("Hello les makers "); //Permet d'afficher Hello les makers sur le moniteur série
Serial.println(" j'espère que : ");
Serial.println(" => ce tutoriel vous plaît, ");
Serial.println(" => vous êtes heureux et en bonne santé ");
Serial.println(" => que tout va bien dans le meilleur des mondes ");
Serial.println(""); // Permet de sauter une ligne
Serial.print("            signé : " );
Serial.println("mike118" );

}

void loop() {
// mettre ici le code qui sera répété en boucle:
// On ne fait strictement rien !
}
Serial.print et Serial.println

N’hésitez pas à le téléverser pour voir ce que ça donne et même le modifier pour être sûr que vous avez bien compris!

Arduino repète après moi !

Bon vous avez vu comment l’Arduino peut vous écrire des messages maintenant voyons comment elle peut recevoir ce que vous écrivez et du coup faisons la répéter ce que vous écrivez dans le moniteur série !

Dans ce but, l’Arduino doit scruter le moniteur série en continue pour savoir si il y a un texte à enregistrer dans cette variable.

Pour cela on a une fonction qui nous permet de savoir si des données sont présentent sur port série.
Cette fonction est : Serial.available() qui retourne le nombre de caractères disponibles sur le moniteur série. Caractères que l’on aurait envoyé via le moniteur en tapant du texte en haut du moniteur série et en pressant entrer.

Du coup afin de tester en continu si des caractères sont disponibles on va créer au début de la fonction loop une ligne  « Si ( caractère disponible ) Alors  (faire ceci ) Sinon ( faire cela )  » comme ceci :

if (Serial.available() )
{
      //Si un message a été reçu  faire ceci
}
else
{
 // Si rien n'est reçu faire cela
}
If & else

Du coup maintenant que l’Arduino sait qu’on a des caractères qui sont disponibles à la lecture, elle va lire les caractères  !

Pour cela il y a la fonction Serial.readString(); //Lit le message reçu et le retourne sous forme de message que l’on peut mettre dans la fonction Serial.println()  » .
Et vu que nous ce qui nous intéresse c’est d’afficher ce qu’on a reçu on sur le moniteur série pour montrer que l’Arduino a bien compris ce que vous lui avez envoyé on va faire  tout simplement  « Serial.println(Serial.readString());  // lit la valeur qu’on a envoyé et l’affiche sur le moniteur »

Donc on obtient comme programme ceci :

void setup() {
// mettre ici le code qui sera répété qu'une fois:
Serial.begin(9600); // Permet d'initialiser le moniteur série à 9600 bauds
Serial.print("Hello les makers "); //Permet d'afficher Hello les makers sur le moniteur série
Serial.println(" j'espère que : ");
Serial.println(" => ce tutoriel vous plaît, ");
Serial.println(" => vous êtes heureux et en bonne santé ");
Serial.println(" => que tout va bien dans le meilleur des mondes ");
Serial.println(""); // Permet de sauter une ligne
Serial.print("            signé : " );
Serial.println("mike118" );

}

void loop() {
// mettre ici le code qui sera répété en boucle:
if (Serial.available() )
{
      //Si un message a été reçu  faire ceci
      Serial.println(Serial.readString());  // Lit le message reçu et l'affiche sur le moniteur
}
else
{
 // Si rien n'est reçu faire cela
}
}
Arduino repeat after you

Téléversez le programme puis ouvrez le moniteur série: Vous devrez voir le texte   » Hello les makers  » qui s’affiche une seule fois, suivi du petit mot où je vous souhaite tout plein de bonne choses et puis plus rien.
En fait l’Arduino se met à attendre que vous tapiez quelque chose dans le moniteur série !
c’est l’encart en haut, écrivez y ce que vous voulez et puis appuyez sur  » envoyer  » ! =)
Que se passe t’il ? =)

Utilisons maintenant les variables!

Les variables sont des éléments qui vont contenir en mémoire du texte ou des chiffres , le contenu de ces variables est défini par les mots clés types tel String. String est un type de variable qui peut contenir du texte, il existe d’autres types de variables pour les chiffres, nous nous y intéresserons très bientôt mais pour le moment nous nous concentrerons sur la variable String.



Afin d’améliorer un peu le programme précédent nous allons donc y déclarer une nouvelle variable String avant le setup()  de cette façon:

String msg;// Variable pour contenir du texte comme " Hello les makers "
déclaration d'un string
Grâce à cette variable String nommé pour l’exemple msg, nous pourrons stocker le texte reçu au lieu de directement l’afficher. Ainsi nous pourrons par exemple l’utiliser plusieurs fois !  Bien entendu vous pouvez changer le nom « msg » (qui est le diminutif de message) par ce que vous voulez , exemple nickname ou encore messageReçu, etc… tant que vous le changez partout dans votre code.

Maintenant que l’on notre variable  String qui peut contenir du texte on va donc remplacer cette ligne

« Serial.println(Serial.readString());  // lit la valeur qu’on a envoyé et l’affiche sur le moniteur »

par ces deux lignes :

« msg = Serial.readString();  // lit la valeur qu’on a envoyé et l’enregistre dans la variable msg »
« Serial.println(msg);  //Affiche le texte contenu dans msg sur le moniteur »

Du coup le code devient :

String msg;// Variable pour contenir du texte comme " Hello les makers "

void setup() {
// mettre ici le code qui sera répété qu'une fois:
Serial.begin(9600); // Permet d'initialiser le moniteur série à 9600 bauds
Serial.print("Hello les makers "); //Permet d'afficher Hello les makers sur le moniteur série
Serial.println(" j'espère que : ");
Serial.println(" => ce tutoriel vous plaît, ");
Serial.println(" => vous êtes heureux et en bonne santé ");
Serial.println(" => que tout va bien dans le meilleur des mondes ");
Serial.println(""); // Permet de sauter une ligne
Serial.print("            signé : " );
Serial.println("mike118" );

}

void loop() {
// mettre ici le code qui sera répété en boucle:
if (Serial.available() )
{
      //Si un message a été reçu  faire ceci
      msg = Serial.readString();  // lit la valeur qu'on a envoyé et l'enregistre dans la variable msg
 Serial.println(msg);  //Affiche le texte contenu dans msg sur le moniteur
}
else
{
 // Si rien n'est reçu faire cela
}
}
arduino répète après moi avec variable

Le fonctionnement est identique que précédemment, cependant vous pouvez dorénavant utiliser plusieurs fois le texte que vous avez envoyé car il est enregistrer dans la mémoire de votre Arduino dans la variable msg!

Rencontre avec Dori!

Voici un petit exemple sympas, fournis par Jekert, afin de montrer comment peuvent être utilisé les variables et qui en plus reprend quelques fonctions qu’on a vu dans le chapitre précédent!  N’hésitez pas à l’essayer et à le modifier 😉

// define
#define TEMPSENMEMEOIRE 3000 // votre arduino est un poisson rouge qui retient votre prénom pendant 3000 secondes

//Variables :
String msg = "  "; //Variable de type suite de caractère qui est initialisé avec un espace vide

void setup()
{
Serial.begin(9600);
Serial.println("Salut ! Quel est ton prenom ?");
}

void loop()
{
if (Serial.available() )
{
msg = Serial.readString(); //Stocke le message sous forme de String dans msg
Serial.print("--> "); //Affiche une flèche
Serial.println(msg); //Puis votre message
Serial.print( "Salut " );
Serial.println(msg); //Puis votre
Serial.println(""); //Puis on saute une ligne
delay(TEMPSENMEMEOIRE); // on attend que le temps de mémoire qu'on a choisi en defien
msg =" "; //On oublie le prénom , on vide la mémoire
Serial.println("Salut ! Quel est ton prenom ?");
}
}
Dori rencontre quelqu'un

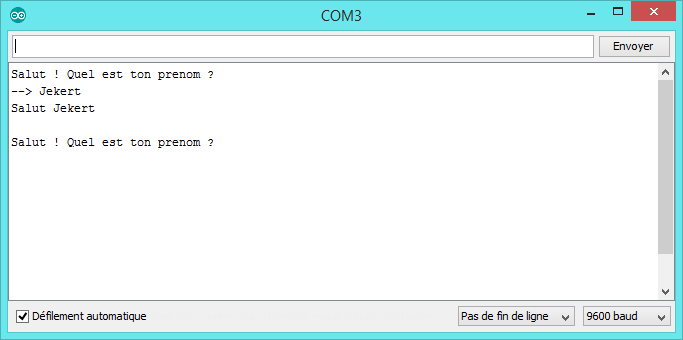

Voilà ce que le code de jekert est censé vous donner ! =)



ss-2016-09-14-at-06-00-13Vous pouvez modifier le programme à votre guise pour vérifier que vous avez bien tout compris!

Maintenant si vous voulez vous amuser davantage, il est important de bien faire le point sur certaines notions basiques mais très importantes, les variables, que vous avez commencé à découvrir avec les String,  mais aussi les boucles et les fonctions. Pour cela nous allons nous servir de l’excuse d’améliorer le code précédent pour aborder ces thèmes !
