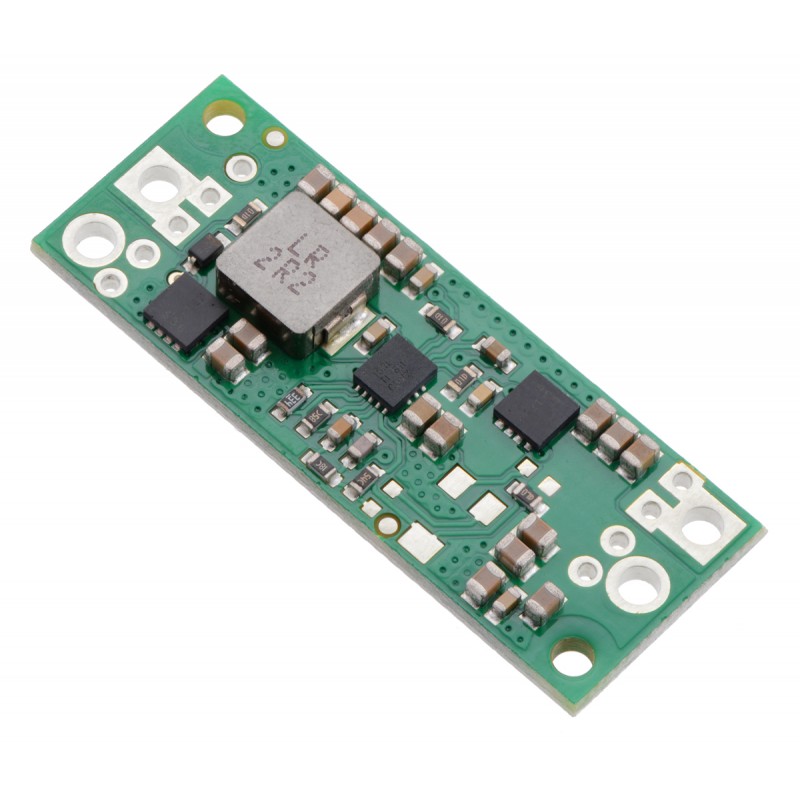

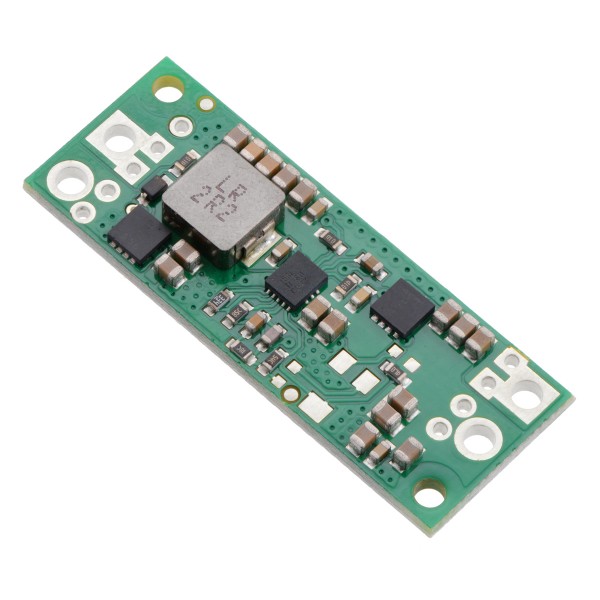

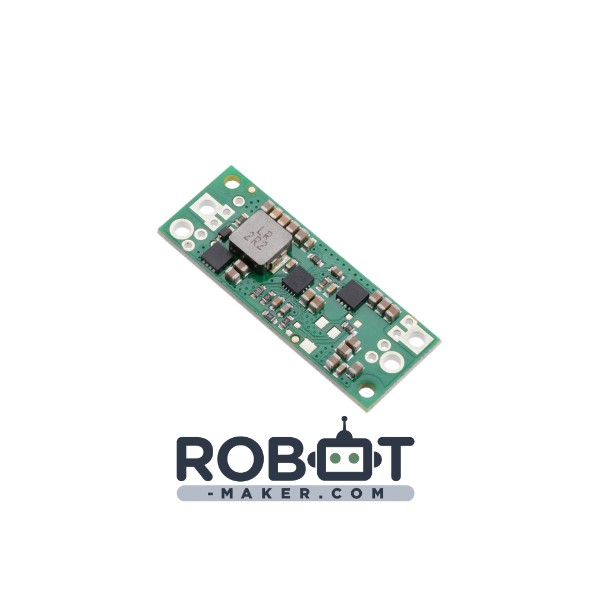

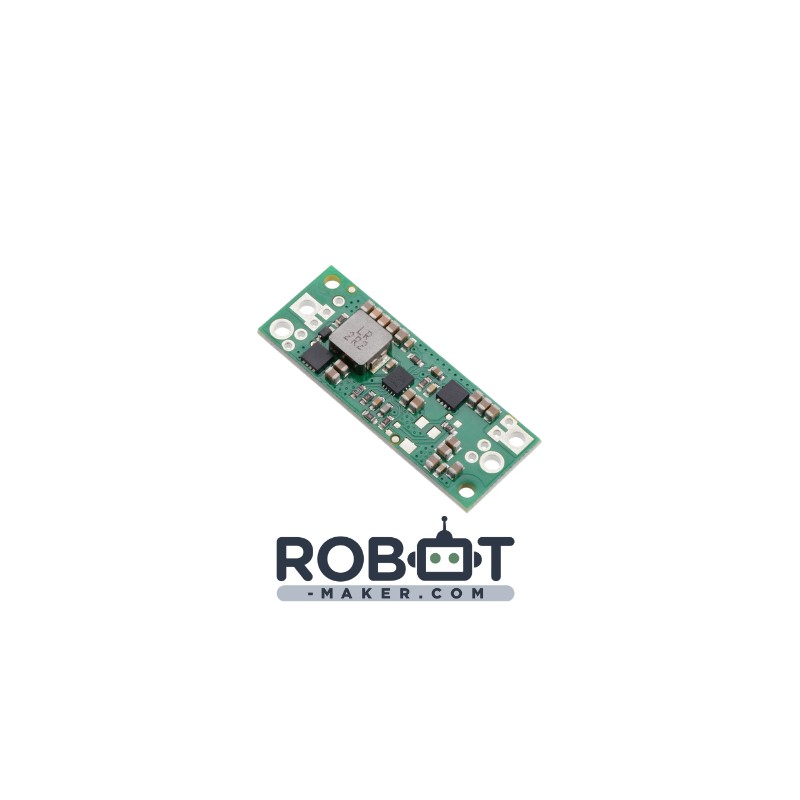

Convertisseur de tension 5V Step Up U3V70F5

Description :

Le U3V70F5 est un convertisseur boost de la marque Pololu capable de supporter des courants élevés et peut générer une tension de 5V à partir d’une tension minimale de 2.9V. Le convertisseur limite la consommation de courant instantané à 10A et peut rester dans l’ordre de 8A pendant quelques secondes avant que la protection thermique s’enclenche. Les courants d’environ 6A peuvent être maintenues pendant quelques minutes bien que cela dépende des conditions extérieures comme la température ambiante ou le flux d’air.

Le courant de sortie est égal au courant entrant fois l’efficacité fois le ratio entre VIN et VOUT donc plus la conversion est forte plus le courant maximal en sortie sera faible

Ce régulateur possède plusieurs protections natives comme une protection d’inversion de tension qui protège votre charge dans le cas où les connections seraient inversées. De plus, ce régulateur possède une vraie option de coupure qui empêche la puissance de passer.

La tension d’entrée VIN doit être au minimum de 2.9V et ne doit jamais dépasser la tension de sortie VOUT (5V)

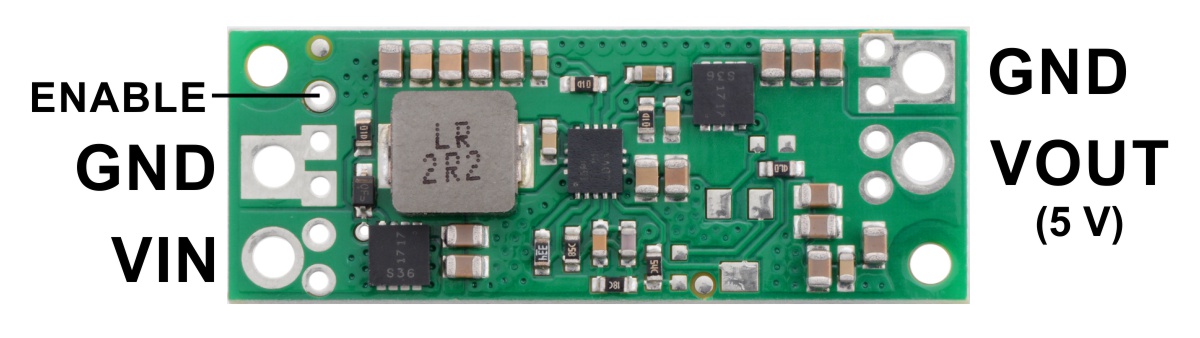

Le composant possède une pin ENABLE qui peut contrôler si le step-up est actif ou non. Par défault le composant est actif, mais si la pin ENABLE est forcée à une tension inférieure a 0.4V le convertisseur passera en mode inactif.

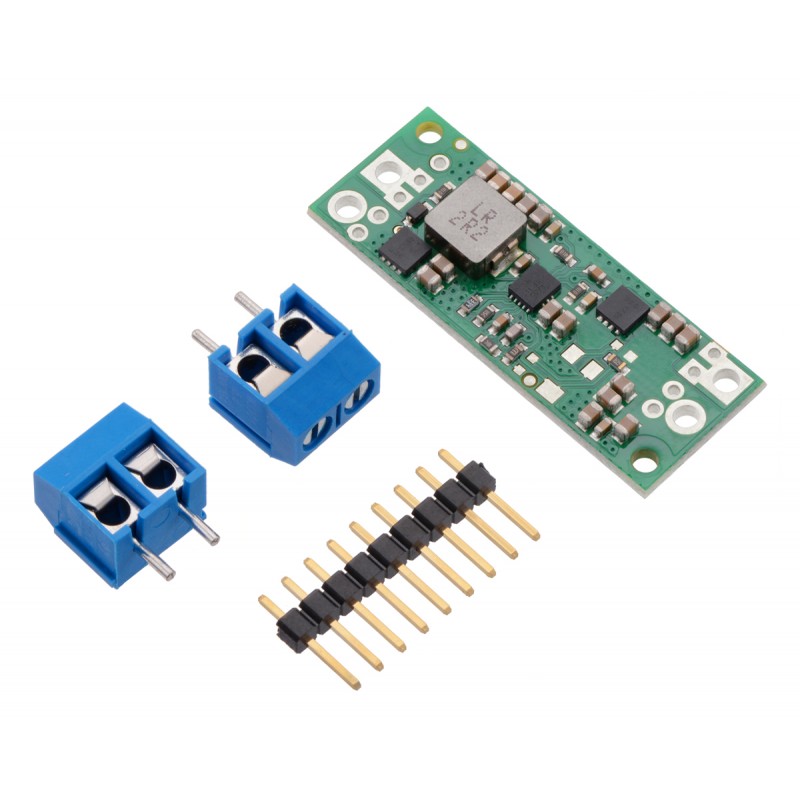

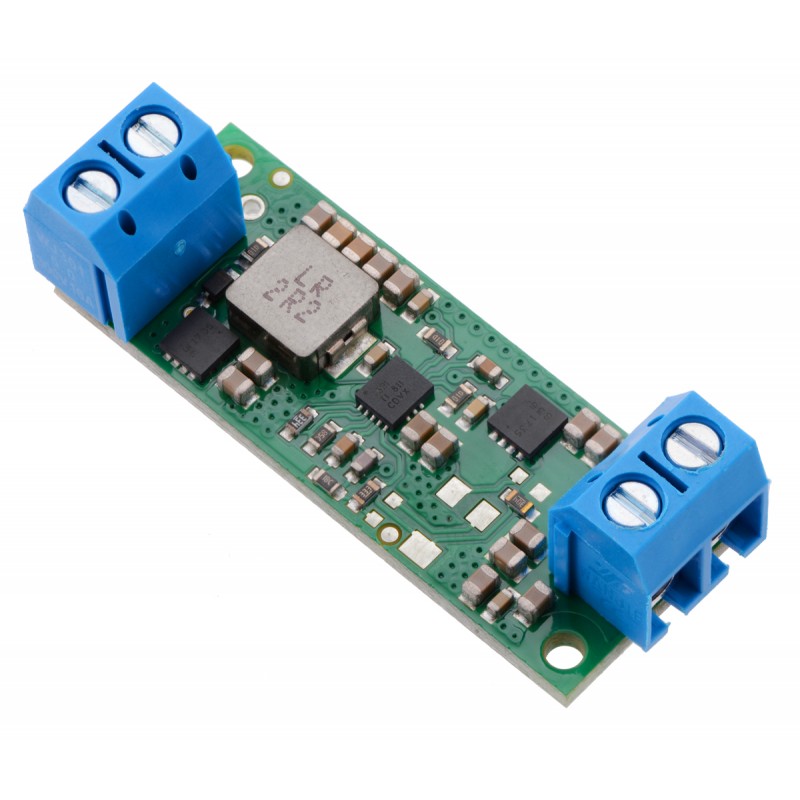

Le Convertisseur de tension 5V Step Up U3V70F5 est livré avec un set de pin mâle 9x1 et deux borniers

Attention : Durant une utilisation normal ce produit peut chauffer suffisamment pour vous bruler.

Caractéristiques techniques :

• Tension d’entrée : 2.9 V à 5 V
• Tension de sortie : 5 V avec précision 4%
• Vraie option de coupure qui coupe le courant à la charge
• Efficacité entre 80 et 95% en fonction de la charge et de la tension d’entrée

• Faible courant de repos
• Protection native :
     o   Protection contre les tensions inverses
     o   Protection anti court-circuit
     o   Arrêt en cas de surchauffe
     o   Verrouillage en cas de sous-tension (seuil typique : 2.4 V descendant, 2.8 V montant)
     o   Limitation du courant d'entrée à 10 A

• Dimension : 40.6 × 15.2 × 4.6 mm
• Poids : 3.5 g
• Deux trous de fixation M2
• Set de trou 2.54mm pour pins et 4 trous plus large pour bornier
