Capteur de présence 5cm

Description :

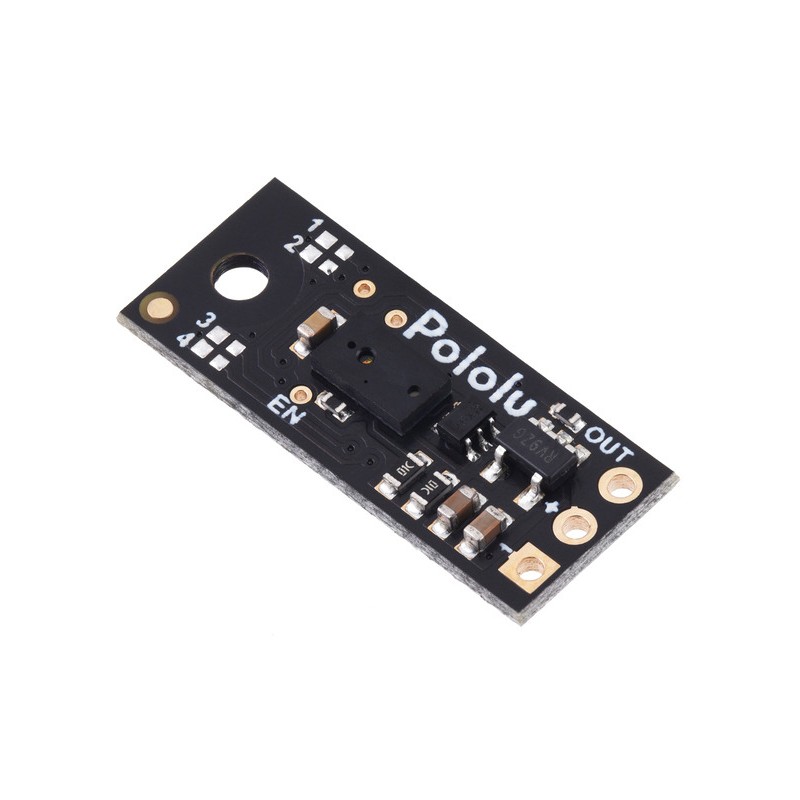

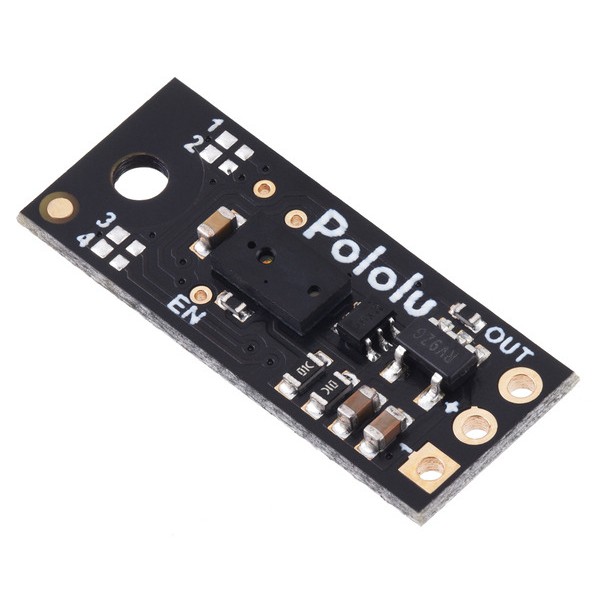

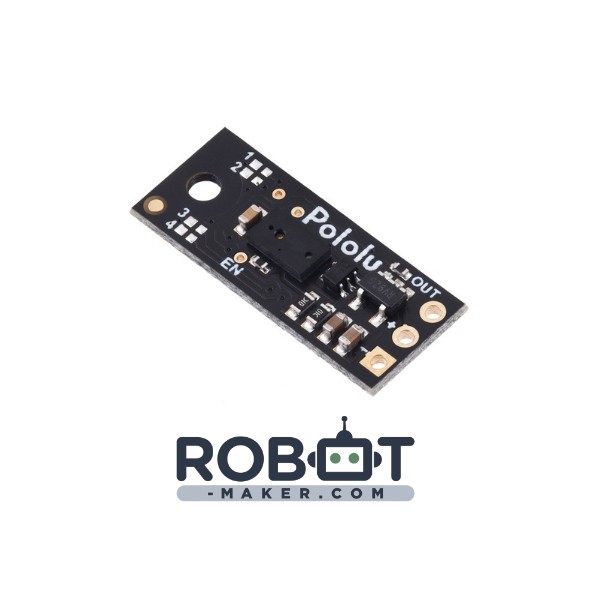

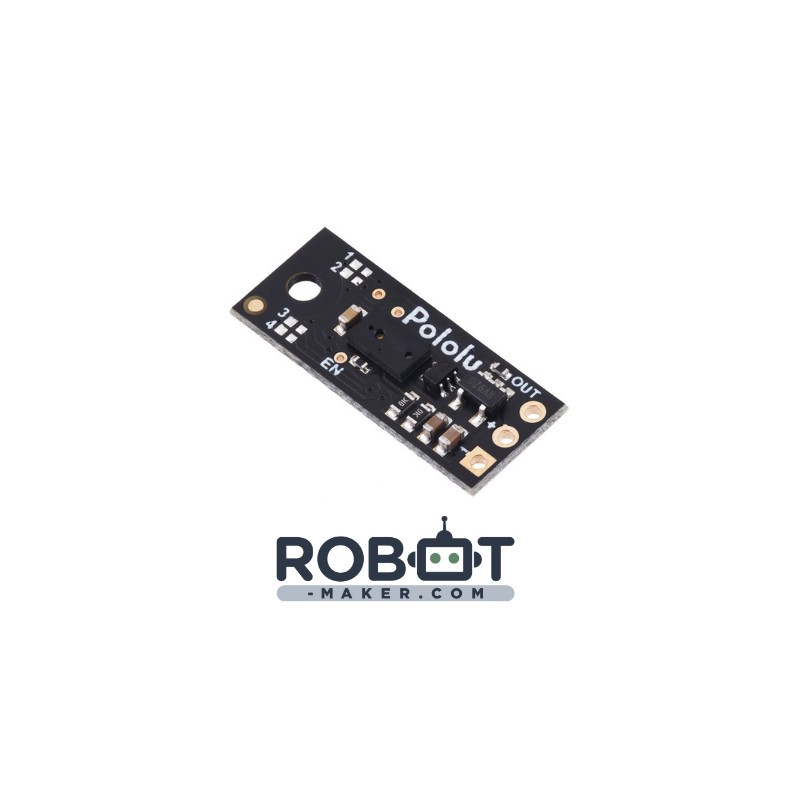

Ce petit capteur de distance basé sur un lidar détecte la présence d'objets dans un rayon de 5 cm. Il dispose d'une sortie numérique unique qui passe au niveau LOW lorsqu'un objet est détecté et dans le cas contraire, elle passe au niveau HIGH. Tant que le capteur est activé, il mesure la distance en continu et utilise une sortie numérique unique pour indiquer s'il détecte un objet dans sa zone de détection. La sortie est désactivée lorsque le capteur détecte un objet et dans le cas contraire, la sortie est activée.

Veuillez noter que ce capteur ne vous indiquera que la présence d'un objet dans la zone de détection le long de sa ligne de visée, et non la distance à laquelle il se trouve. Le capteur peut détecter des objets à environ 5 mm de sa face.

Contrairement aux capteurs optiques plus simples qui utilisent l'intensité de la lumière réfléchie pour détecter les objets, ce capteur utilise un module lidar à courte portée pour mesurer précisément le temps nécessaire aux impulsions émises de lumière laser infrarouge, sans danger pour les yeux, pour atteindre l'objet le plus proche et être renvoyées. Les performances du capteur sont ainsi largement indépendantes de la réflectivité de l'objet et des conditions d'éclairage ambiant (bien que la portée puisse être réduite pour les objets à très faible réflectivité).

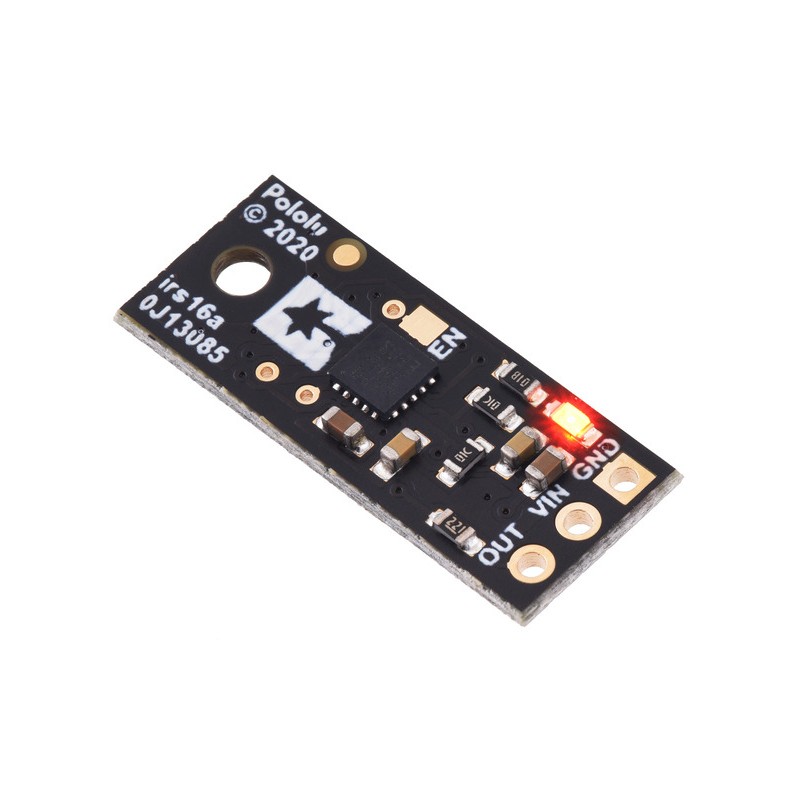

Une LED rouge située à l'arrière de la carte s'allume également lorsqu'un objet est détecté.

Caractéristiques techniques:

• Tension d'alimentation : 3-5.5V
• Rayon de détection : 5cm
• Consommation de courant : 30mA (actif) / 0.4mA (inactif)
• Fréquence de mise à jour minimum : 145 Hz (soit une période de 6.9ms)
• Cône de vision : 15° (peut varier en fonction de la réflexion de l'objet et les conditions ambiantes)
• Type de sortie : signal numérique (LOW : objet détecté / HIGH : pas d'objet détecté)
• 1 trou de montage pour vis M2
• Dimensions : 21.6*8.9*3.1mm
• Poids : 0.4g

Exemple d'utilisation :

Peut être utilisé avec un capteur à faisceau brisé comme le IR Break Beam Sensors with Premium Wire header Ends - 3mm LEDs

Liens utiles :

Vous avez besoin d’aide ? Des questions ?  Venez nous poser des questions via le forum associé !

Lien du fabricant : https://www.pololu.com/product/4050
