64x32 RGB LED Matrix - 2.5mm

Description:

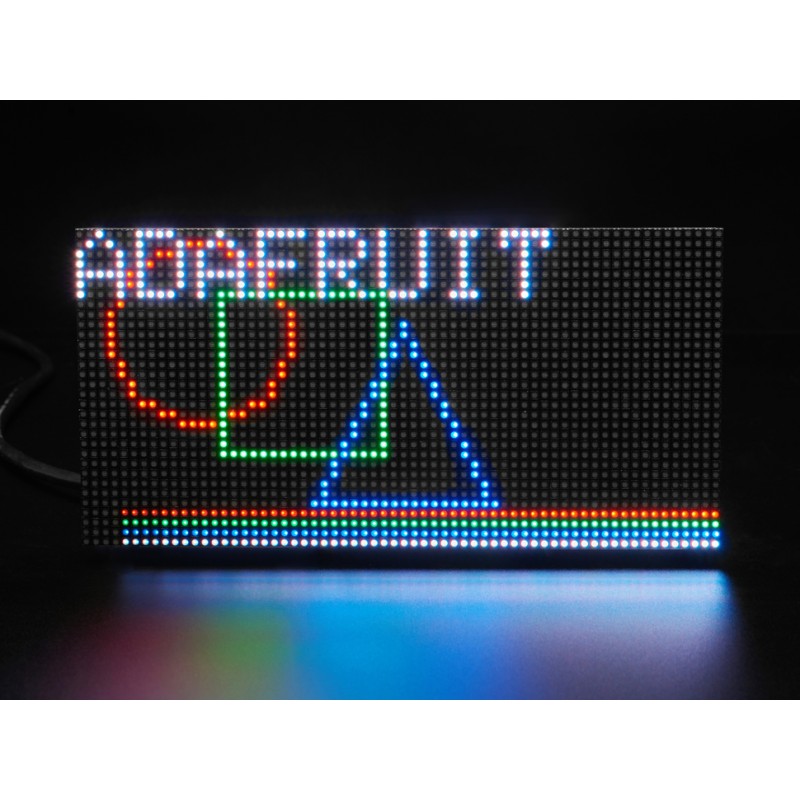

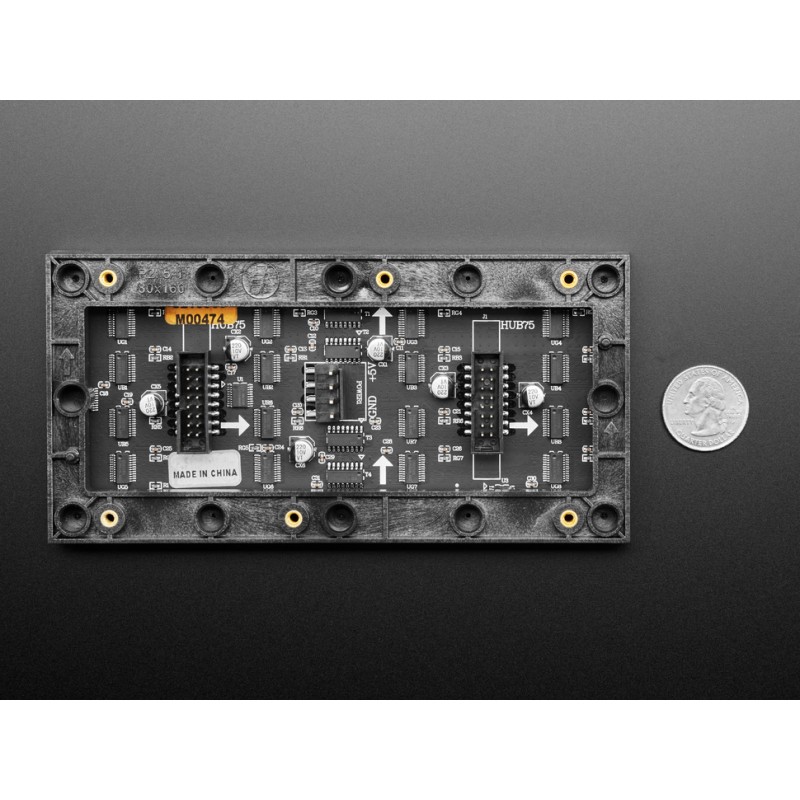

Ce panneau de 64x32 LEDs RVB (Rouge-Vert-Bleu) avec un pas de 2.5mm, va vous permettre d'embellir votre mur ! Composé de 2048 LEDs RVB lumineuses à l'avant, le dos est donc constitué d'un PCB avec deux connecteurs IDC (une entrée et une sortie). Il est donc possible de mettre en série ces panneaux, mais pour cela il faudra utiliser un processeur à grande vitesse possédant beaucoup de mémoire vive (une Arduino ne sera pas suffisante pour cela). De plus, le circuit est composé de 12 latches (verrous), chacun étant capable de sauvegarder 16 bits d'information. Ces latches facilitent l'affichage à un taux de balayage de 1:16.

Ce panneau de LED se contrôle avec une Arduino MEGA, un Rasberry Pi, un BBB ou bien un autre appareil capable d'afficher des matrices RVB et disposant de beaucoup de RAM. Il nécessite aussi 13 pins digitales GPIO (6 bits de données et 7 bits de contrôle).

Le panneau étant conçu pour être piloté par des FPGA ou d'autres processeurs à grande vitesse, il vous faudra donc 1600 octets de RAM pour mettre en mémoire tampon l'image en couleur de 12 bits. C'est pour cela qu'une Arduino UNO n'est pas suffisante. Il fonctionnera mieux avec un microcontrôleur à grande vitesse et à grande mémoire vive tels que le Matrix Portal ESP32-S3 ou bien le Matrix Portal M4.

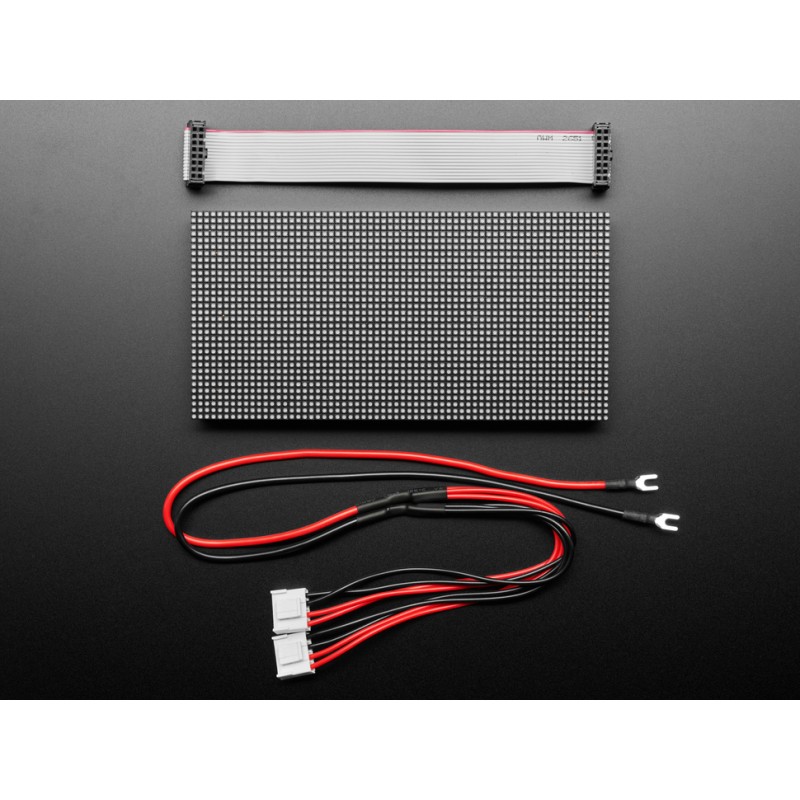

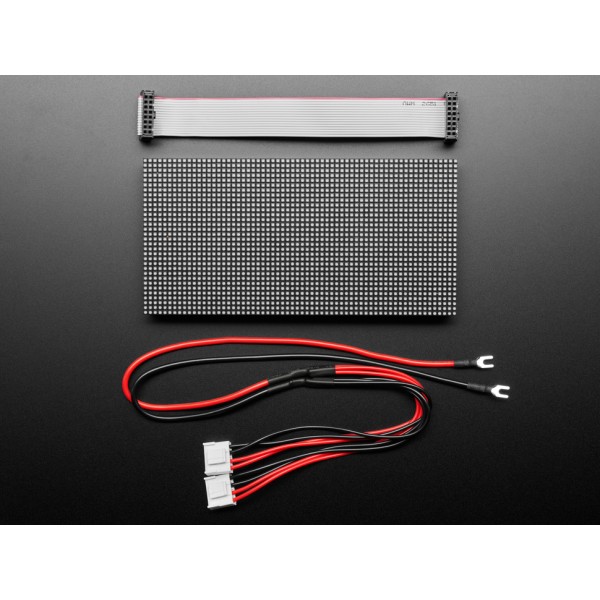

Le pack est composé d'un panneau RVB 64x32, d'un câble IDC et d'un câble d'alimentation.

Caractéristiques techniques:

• Tension d'alimentation : 5V
• Courant d'alimentation : 4A par panneau
• Sauvegarde : 12 latches de 16 bits chacun
• Taux de balayage : 1:16
• Dimensions du panneau : 160*80*14.5mm
• Dimensions du câble IDC : 170*25*7.5mm
• Dimensions du cable d'alimentation : 510*16*8.5mm

Liens utiles :

Pour tout savoir sur votre panneau de LEDs, nous vous proposons ce Tutoriel pour installer la bibliothèque Protomatter sur Arduino IDE et utiliser votre panneau de LEDs (en anglais). Cependant, ce panneaux présente une légère particularité : les canaux vert et bleu sont intervertis par rapport au brochage standard. Ainsi, lors de l'utilisation des bibliothèques, il suffira d'échanger les numéros de broches pour G1 et G2, avec ceux de B1 et B2, dans le logiciel.
