Matrix Portal M4

Description:

Pour utiliser un écran LED coloré, tel que le 64x32 RGB LED Matrix - 2.5mm, il faut un RVProtomatterB Shields et une carte mère. Il faudrait donc ajouter de la soudure et du câblage... Mais grâce au Matrix Portal M4, plus besoin de tout ça car tout est compris dedans !

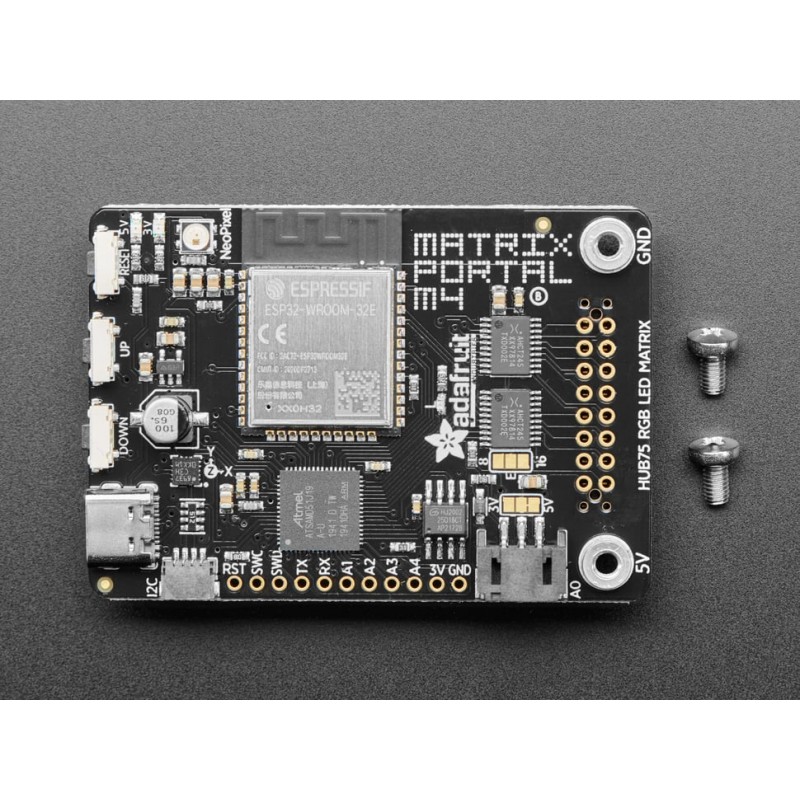

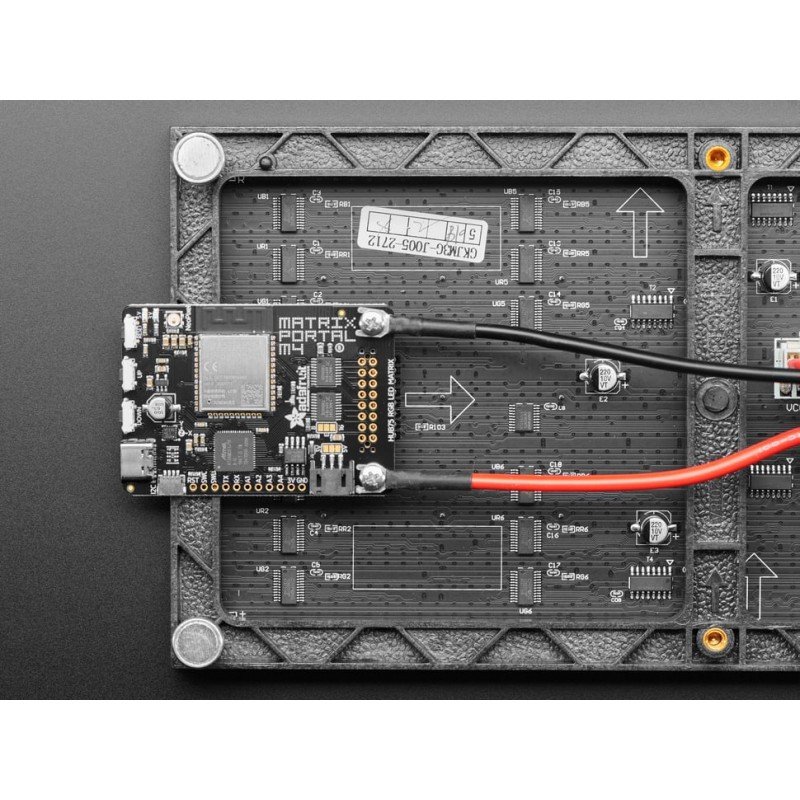

Il se branche directement à l'arrière de n'importe quel écran compatible HUB-75 de 16x32 à 64x64. Des vis sont notamment incluses dans le pack, vous permettant de fixer le câble d'alimentation aux fiches d'alimentation. Ensuite, alimentez la avec n'importe quelle alimentation USB-C.

Cette carte pourra vous permettre de coder votre projet dans CircuitPython ou Arduino, en utilisant la bibliothèque matricielle Protomatter.

Caractéristiques techniques:

• Tension d'alimentation : 5V
• Processeur : ATSAMD51J19 Cortex M4, 512Ko flash, 162Ko de SRAM
• Co-processeur Wifi : ESP32 avec support TLS/SSL et interface SPI
• Connecteur : USB-C ; I2C STEMMA QT ; JST à 3 broches avec entrée/sortie analogique (si veut ajouter une lecture audio aux projets par exemple)
• Accéléromètre : LIS3DH
• Bande de connexion GPIO : 4 entrées analogiques avec support PWM et SPI
• Boutons : RESET, BOOT et DEBUG
• LEDs : rouge et verte (indication de puissance pour les alimentation 3V et 5V
• Dimensions : 64*44.5*16mm

Liens utiles :

Pour tout savoir sur votre carte, nous vous proposons ce Tutoriel pour utiliser votre microcontrôleur Matrix Portal M4 (en anglais).

Vous avez besoin d’aide ? Des questions ?  Venez nous poser des questions via le forum associé !
