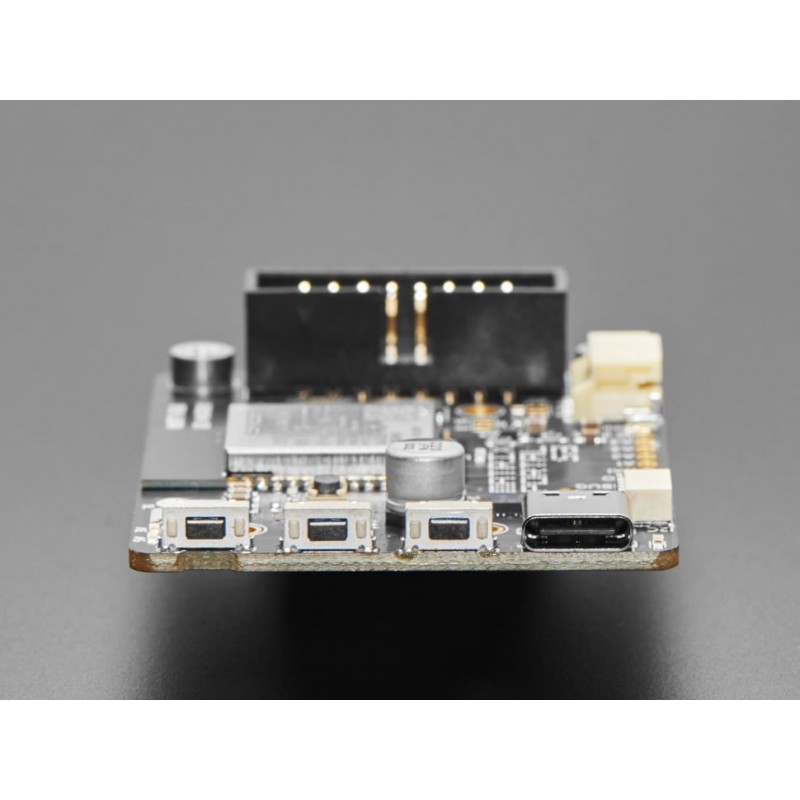

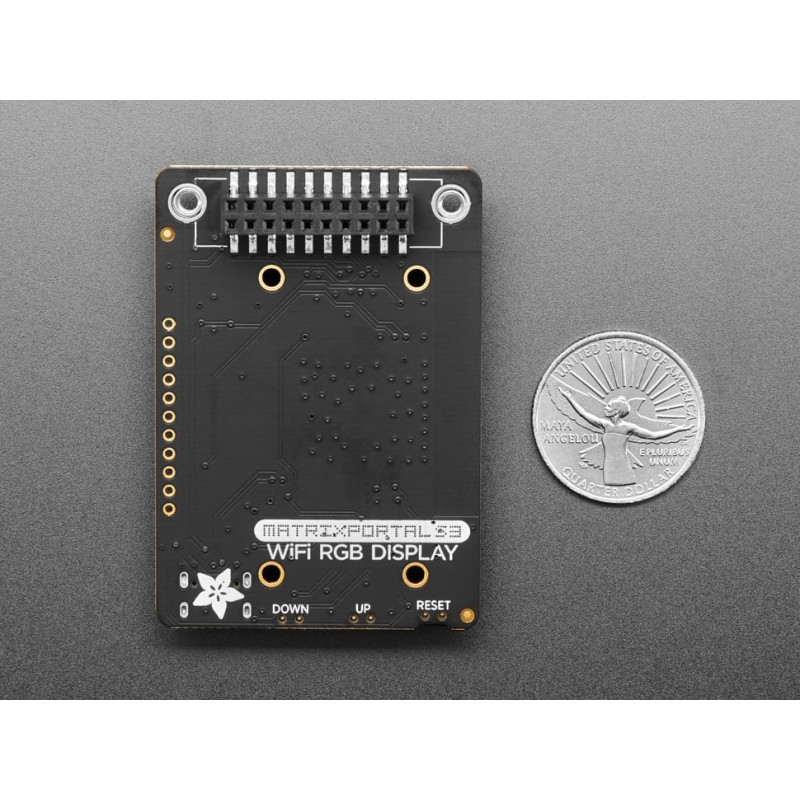

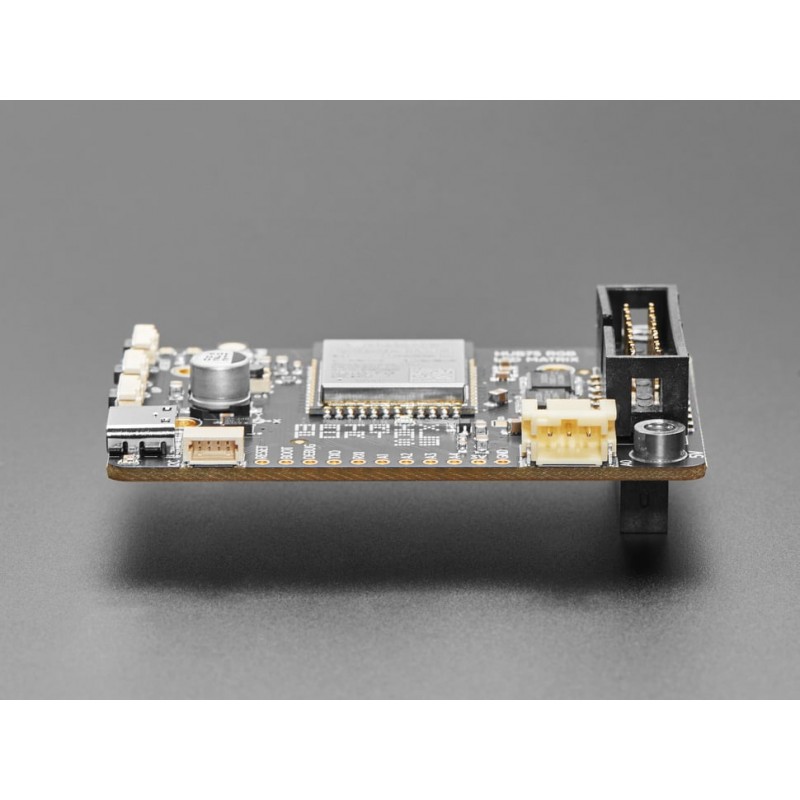

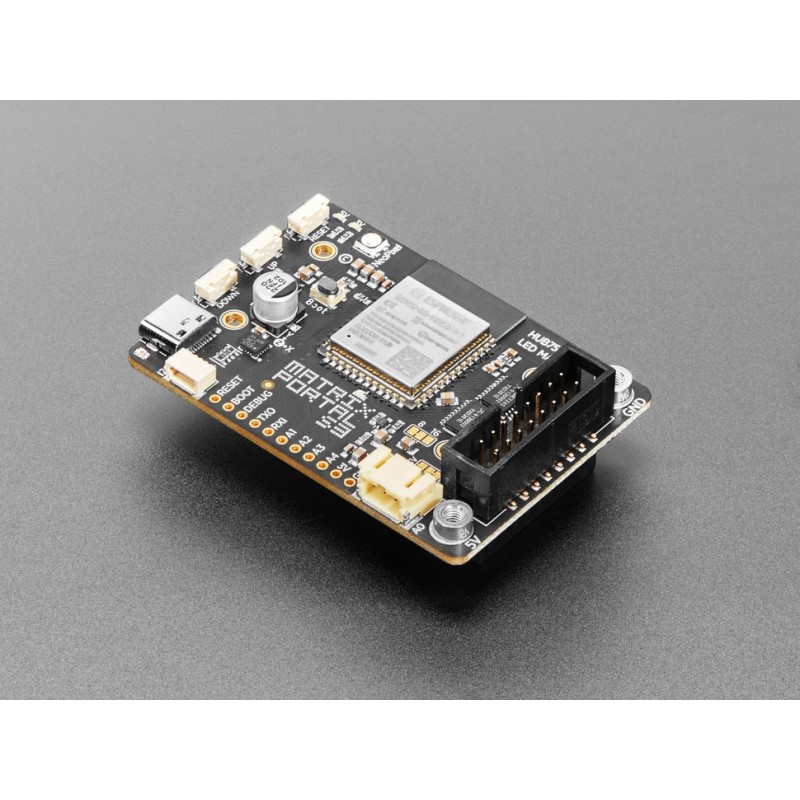

Matrix Portal S3 CircuitPython Powered Internet Display

Description:

Pour utiliser un écran LED coloré, tel que le 64x32 RGB LED Matrix - 2.5mm, il faut un RVProtomatterB Shields et une carte mère. Il faudrait donc ajouter de la soudure et du câblage... Mais grâce au Matrix Portal S3, plus besoin de tout ça car tout est compris dedans !

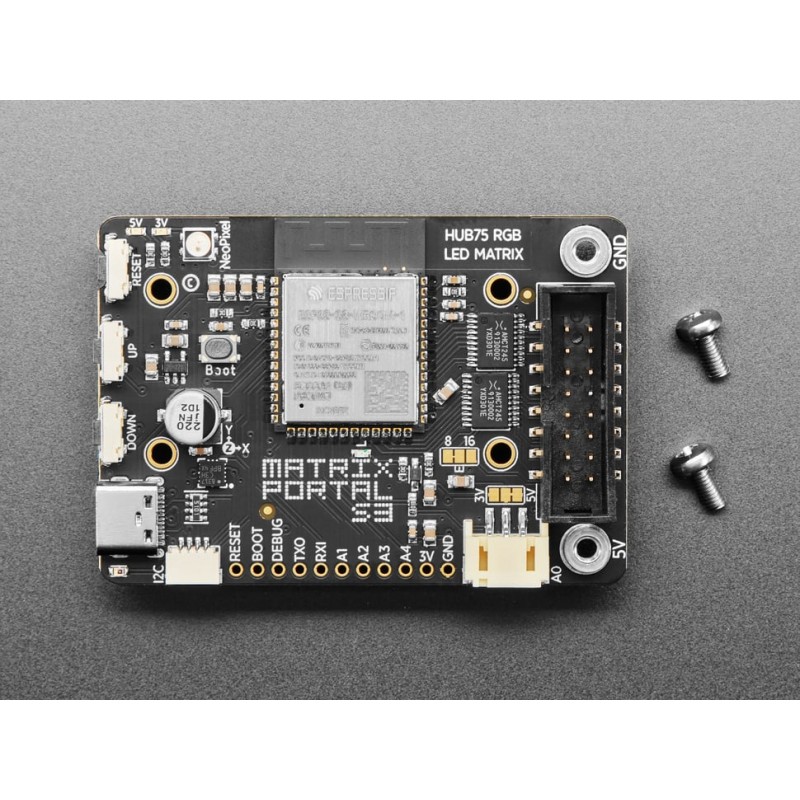

Il se branche directement à l'arrière de n'importe quel écran compatible HUB-75 de 16x32 à 64x64, ou alors utiliser des câbles 2x8 pour vous brancher à l'avant. Des vis sont notamment incluses dans le pack, vous permettant de fixer le câble d'alimentation aux fiches d'alimentation. Ensuite, alimentez la avec n'importe quelle alimentation USB-C.

Cette carte pourra vous permettre de coder votre projet dans CircuitPython ou Arduino, en utilisant la bibliothèque matricielle Protomatter.

Caractéristiques techniques:

• Tension d'alimentation : 5V
• Processeur : ESP32-S3 Wi-Fi + BLE, 8Mo flash, 2Mo de SRAM
• Wifi : intégré
• Bluetooth LE : intégré
• Connecteur : USB-C ; I2C STEMMA QT ; JST à 3 broches avec entrée analogique de pas de 2.0mm
• Accéléromètre : LIS3DH
• Bande de connexion GPIO : réinitialisation, sélection de démarrage, sortie TX, 6 GPIO (dont 4 entrées analogiques avec support PWM, SPI ou I2S)
• Boutons : RESET, BOOT et DEBUG
• LEDs : rouge et verte (indication de puissance pour les alimentation 3V et 5V
• Dimensions : 64*44.5*20.5mm

Liens utiles :

Pour tout savoir sur votre carte, nous vous proposons ce Tutoriel pour utiliser votre microcontrôleur Matrix Portal S3 (en anglais).

Vous avez besoin d’aide ? Des questions ?  Venez nous poser des questions via le forum associé !
