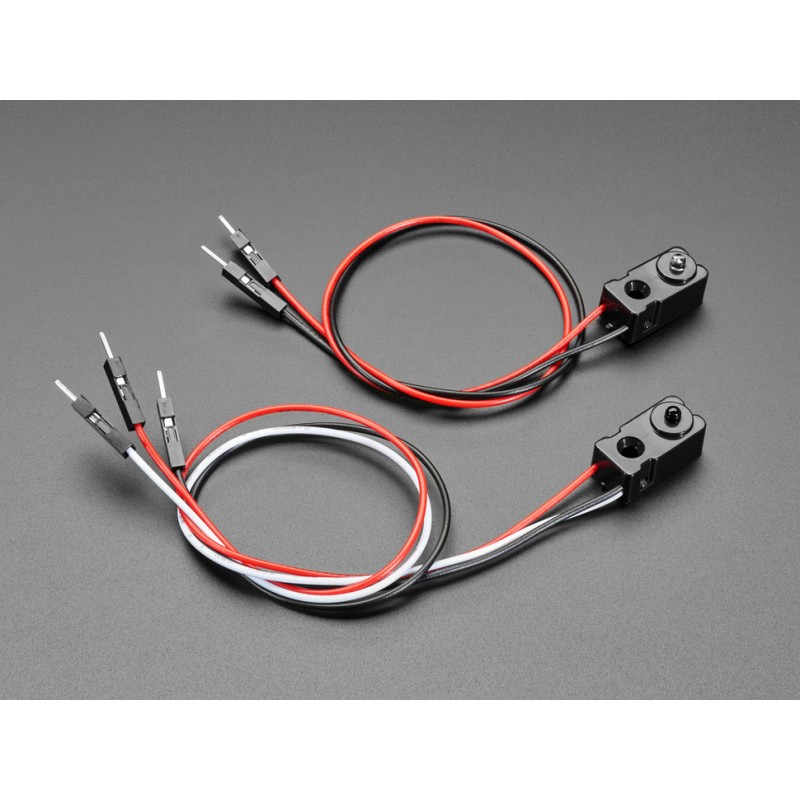

Capteur IR avec led 3mm

Description:

Les capteurs infrarouges (IR) à faisceau brisé sont un moyen simple pour détecter les mouvements. Ils fonctionnent avec un émetteur qui envoie un faisceau de lumière infrarouge invisible pour l'homme, et un récepteur qui est sensible à cette même lumière. Lorsque quelque chose passe entre les deux et qu'il n'est pas transparent à l'IR, le "faisceau est rompu" et le récepteur vous le signale.

La distance maximale entre l'émetteur et le récepteur est de 25cm. En utilisant une tension d'alimentation de 5V, vous aurez alors une meilleure portée.

Le récepteur étant une sortie de transistor à collecteur ouvert, cela signifie donc que vous aurez besoin d'une résistance pull-up si vous voulez lire un signal numérique sur le câble de signalisation. La plupart des microcontrôleurs ont la possibilité d'activer une résistance pull-up qui est déjà intégrée à l'intérieur. Si ce n'est pas le cas, connectez une résistance de 10K entre le fil blanc du récepteur et le fil rouge. Si vous voulez contrôler un relais, une LED ou autre, le récepteur peut envoyer jusqu'à 100mA à la terre.

Caractéristiques techniques:

• Tension d'alimentation : 3.3-5V
• Distance maximale entre l'émetteur et le récepteur : 25cm
• Courant envoyé par le récepteur à la terre : 100mA
• Compatible avec une breadboard
• Dimensions : 10*270*11.5mm

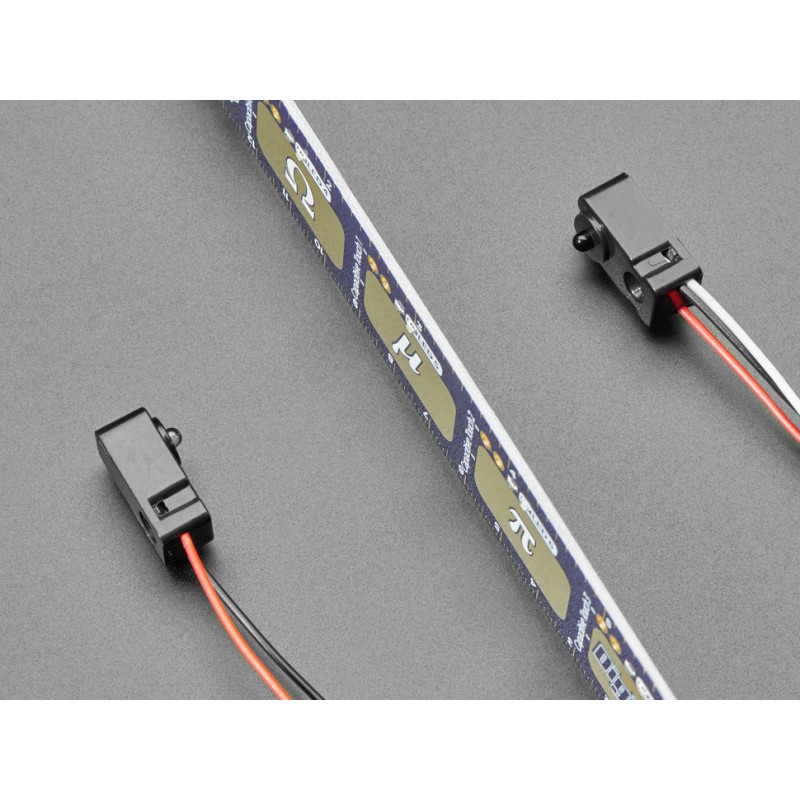

Exemple d'utilisation :

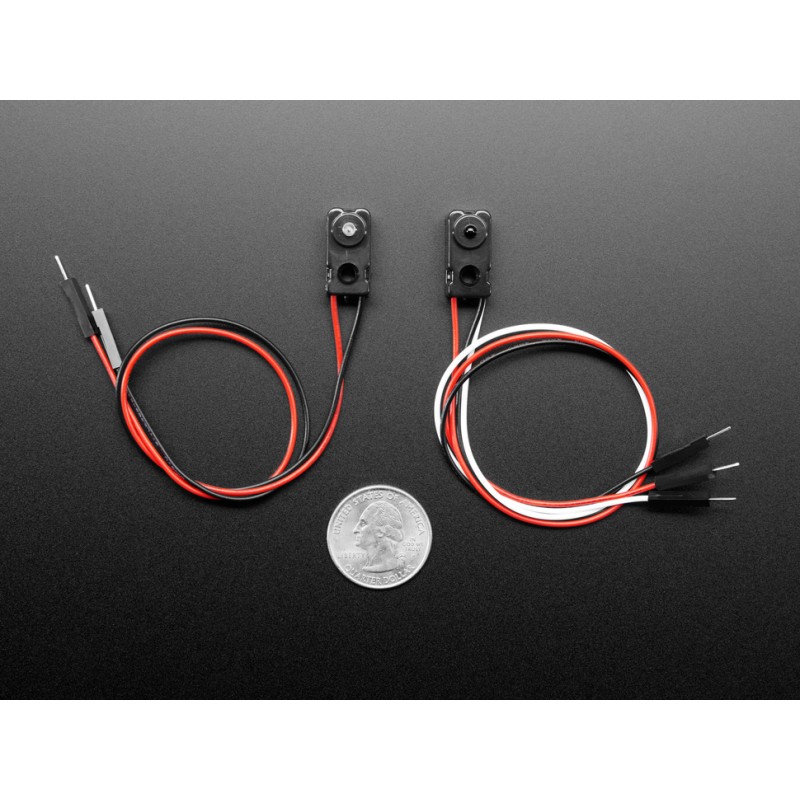

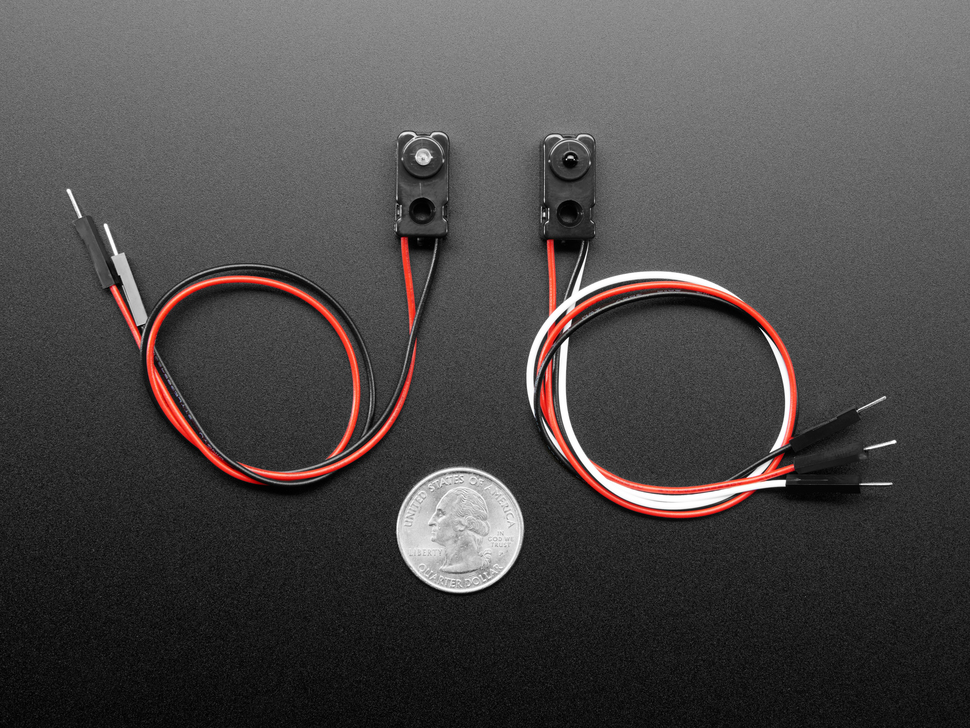

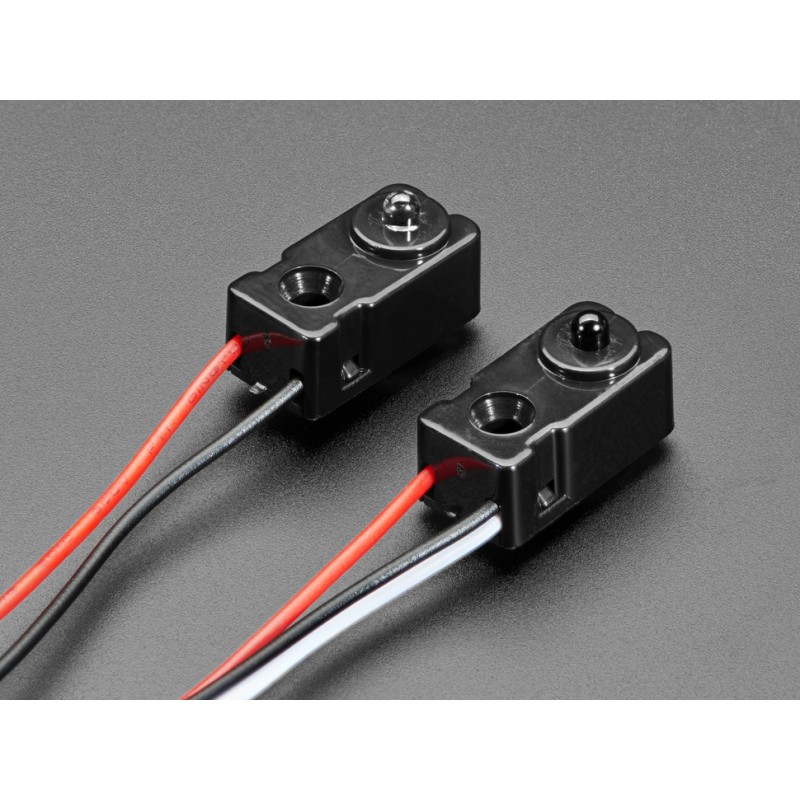

A gauche se trouve le l'émetteur et à droite se trouve le récepteur (il a trois fils).

Liens utiles :

Pour tout savoir sur votre capteur IR, nous vous proposons ce Tutoriel capteur IR avec une carte Arduino (en anglais).

Vous avez besoin d’aide ? Des questions ?  Venez nous poser des questions via le forum associé !
