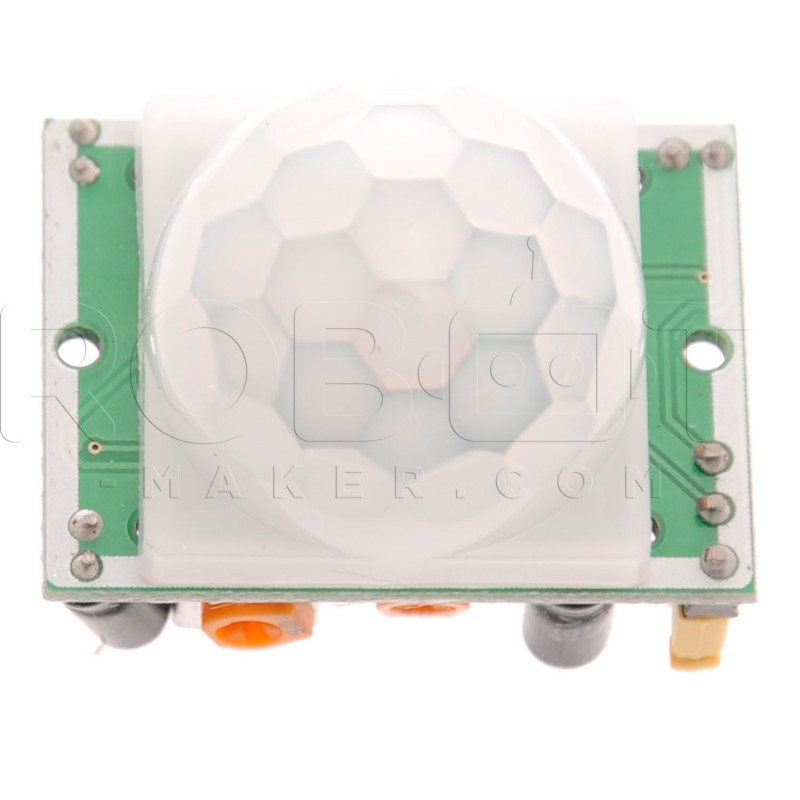

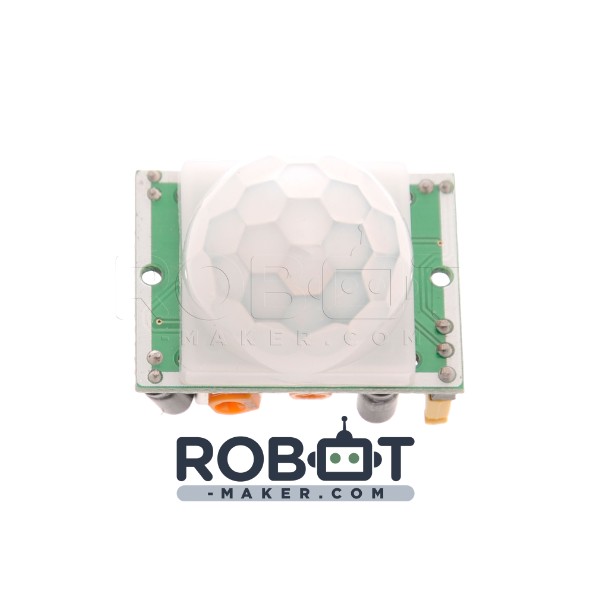

Capteur infrarouge HC-SR501

Capteur PIR, détecteur de mouvement.

Plus de détails

3,00 €

En savoir plus

Description :

Un capteur PIR (Passive Infrared  Sensor) est un capteur électronique qui mesure la lumière infrarouge (IR) émise par des corps présents dans son champ de vision, tels que les animaux par exemple. Ce qui en fait un capteur idéal pour détecter un mouvement ou une présence.
Ils sont très souvent utilisés dans les systèmes d’alarmes ou de détection de présence pour leur
efficacité et leur faible coût.

Avec ce capteur vous pouvez vous créer votre propre système d'alarme et plein d'autres choses encore comme une chatière automatique !

La broche signal est à l'état bas par défaut et passe à l'état haut pendant une durée variable réglable, lorsqu'une présence sera détectée .

Il y a deux potentiomètres sur le capteur qui servent à le régler .

L'un permet de régler la sensibilité du capteur, qui sera comprise entre 3 et 7m.
L'autre permet de régler la durée du signal à l'état haut lors d'une détection , durée qui sera comprise entre 5 secondes et 2 minutes environs.

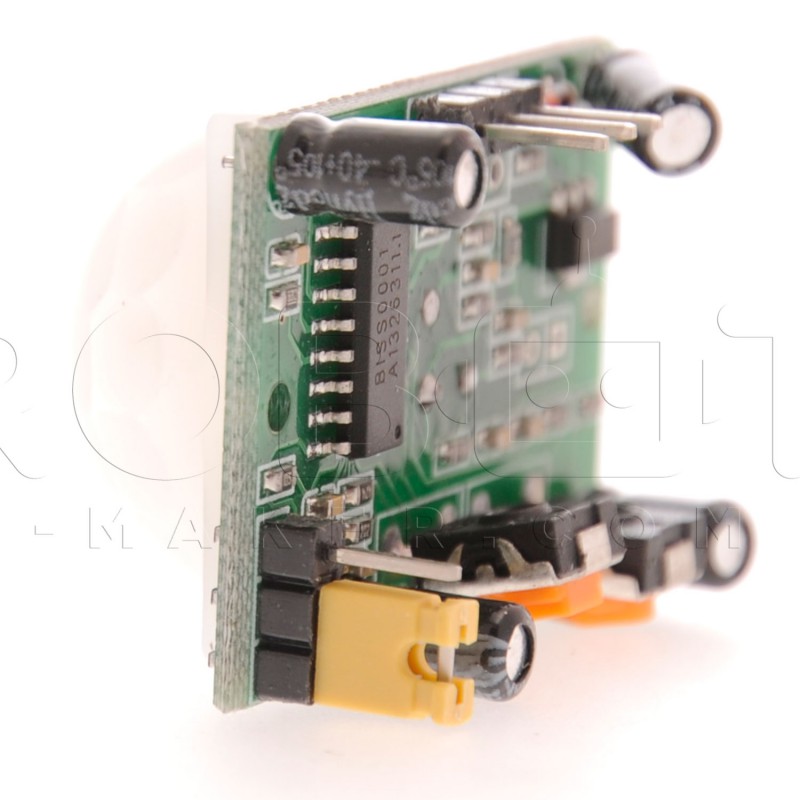

Ce capteur se base sur un circuit-integré BISS001, un CI spécialisé pour cette application qui opère entre 3 et 5V et qui consomme très peu de courant, quelques mA, ce qui rend ce capteur idéal pour une utilisation avec des piles.

Caractéristiques technique :

  • possède 3 pins : Vcc ( entre 3 et 5V ) , GND  et Signal

Exemple d’utilisation :

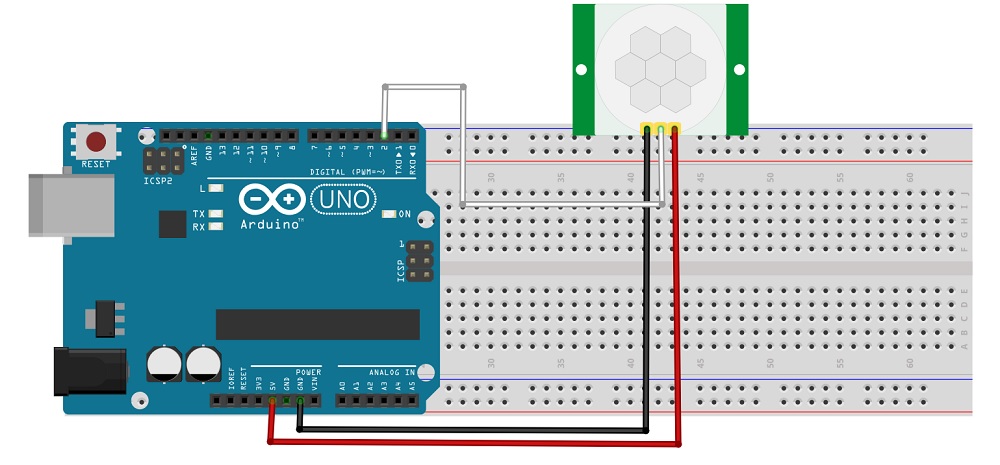

Schémas :

Voici un programme d'exemple pour faire fonctionner ce capteur avec une carte Arduino.

Liens utiles

Modèle 3D :


Un tutoriel sur le capteur HC-SR501 est disponible pour apprendre à s'en servir.


Vous avez besoin d’aide ? Des questions ?
Venez nous poser des questions via le forum associé !
