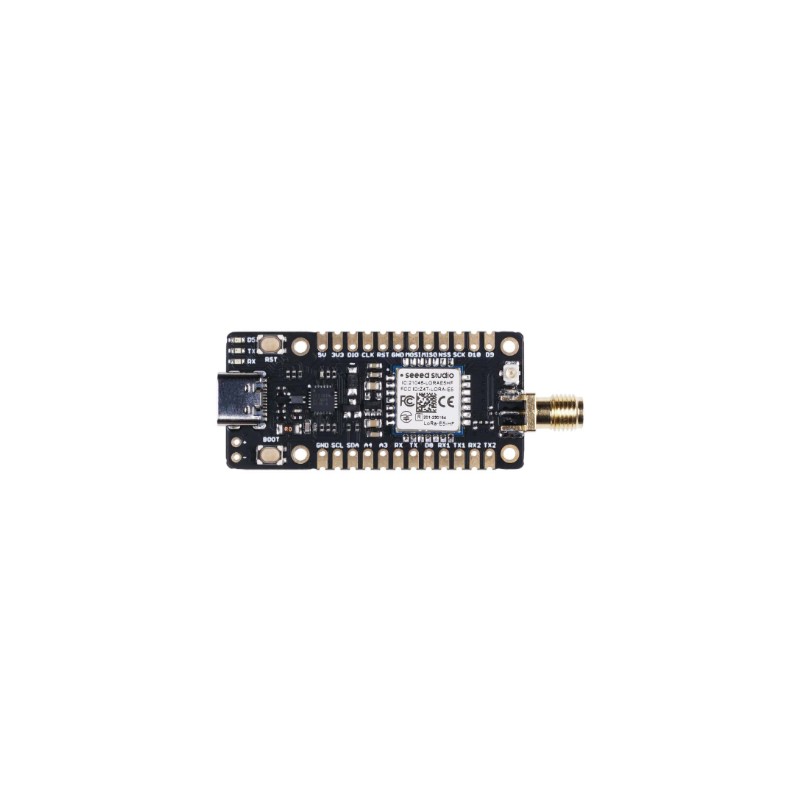

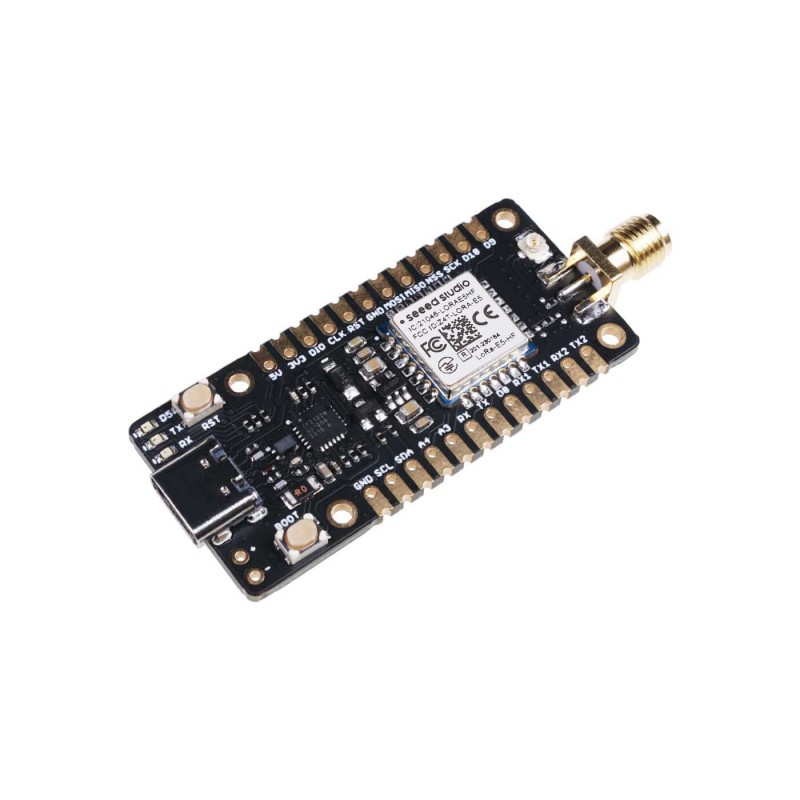

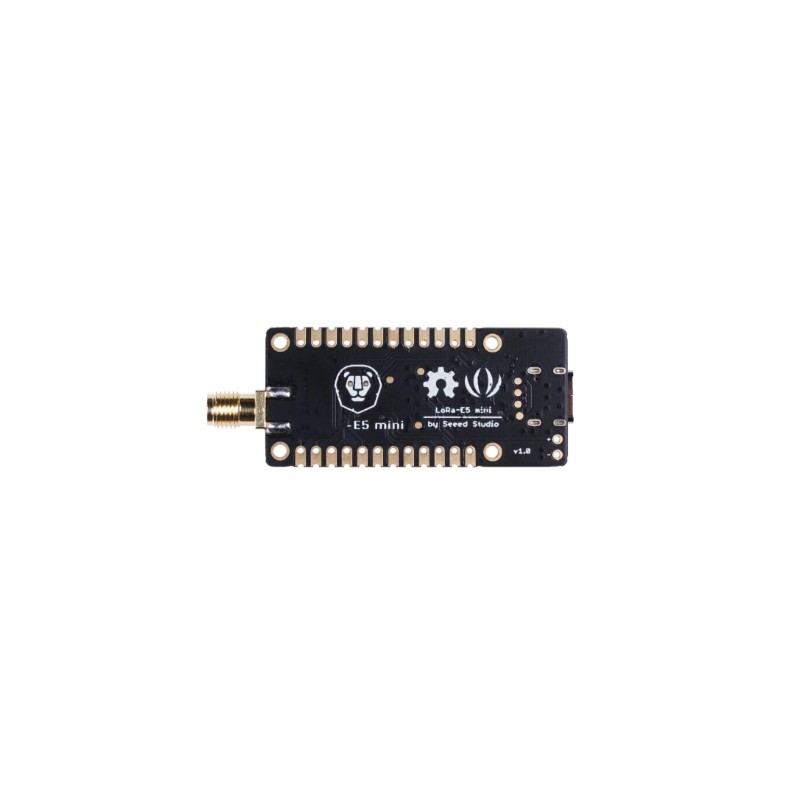

Wio-E5 mini (STM32WLE5JC) Dev Board
Carte microcontrôleur se connectant au module de communication LoRa.
Sur commande
En savoir plus
Description:
La carte Wio-E5 mini est un microcontrôleur, adaptée au test et à l'élaboration rapide de prototypes de petite taille. Le plus, c'est qu'il peut se connecter au module de communication LoRa. Ainsi, cela vous aidera à concevoir votre appareil IoT sans fil LoRaWAN® idéal, avec une portée de transmission longue distance allant jusqu'à 10km dans les zones ouvertes.
Le Wio-E5 mini est équipé du module Wio-E5 STM32WLE5JC, qui combine une puce LoRa® RF et une puce MCU en une seule puce minuscule, le tout étant certifié FCC et CE. Il est alimenté par le cœur ARM Cortex-M4 et la puce LoRa® Semtech SX126X et prend en charge le protocole LoRaWAN® sur la fréquence mondiale et les modulations (G)FSK, BPSK, (G)MSK et LoRa®.

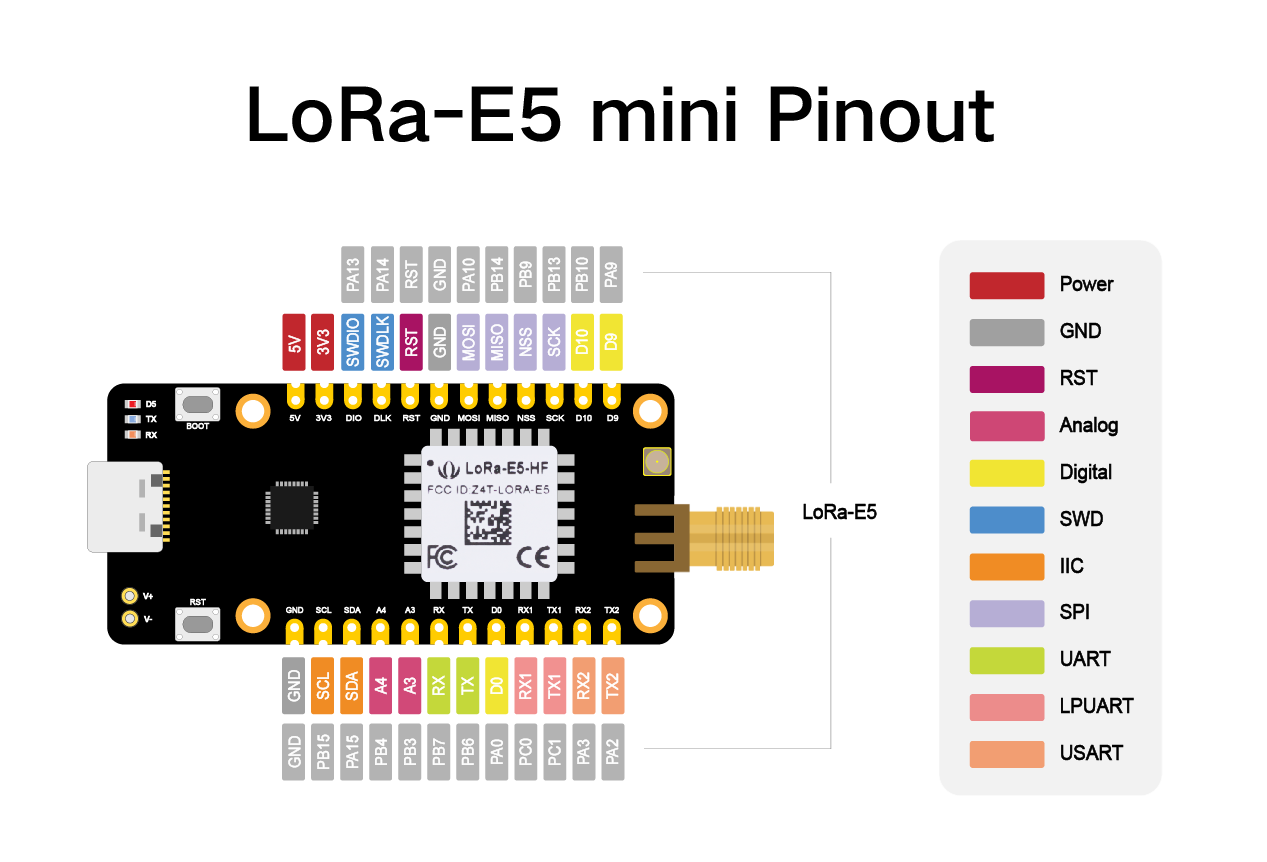

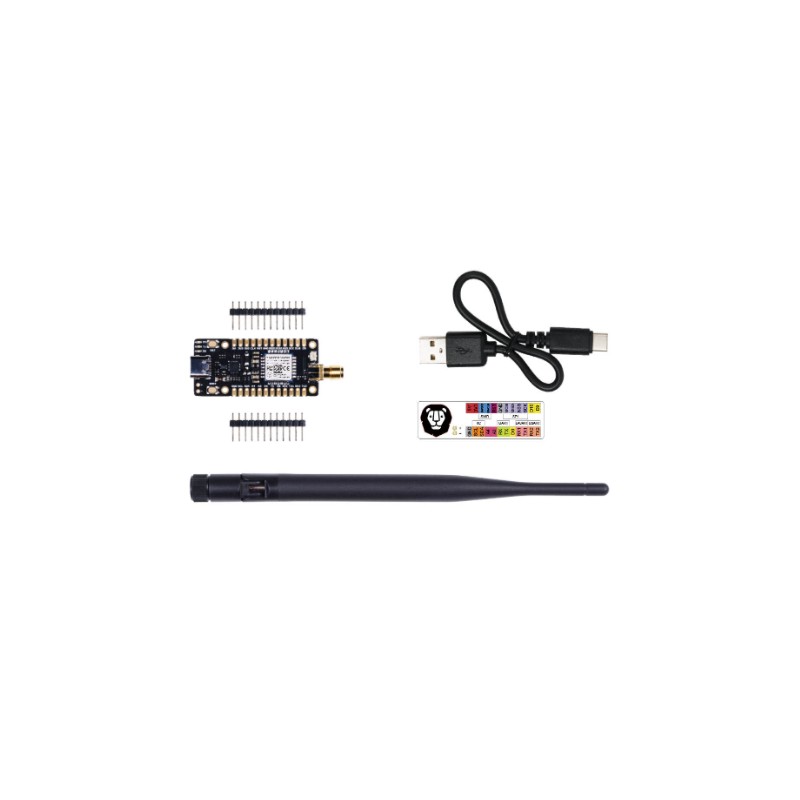

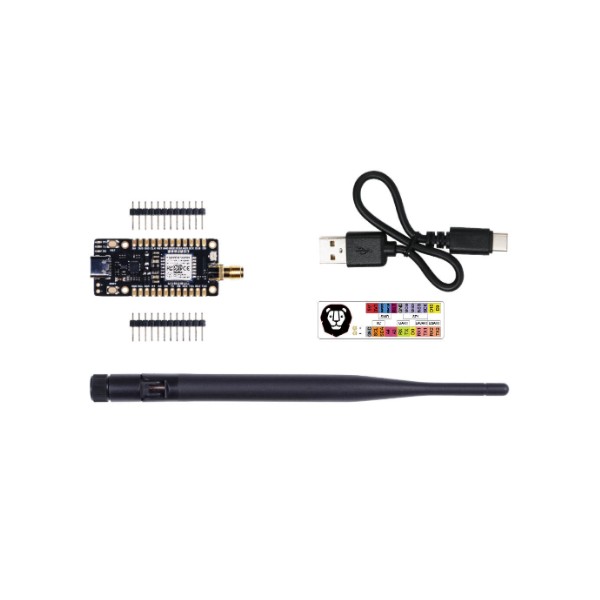

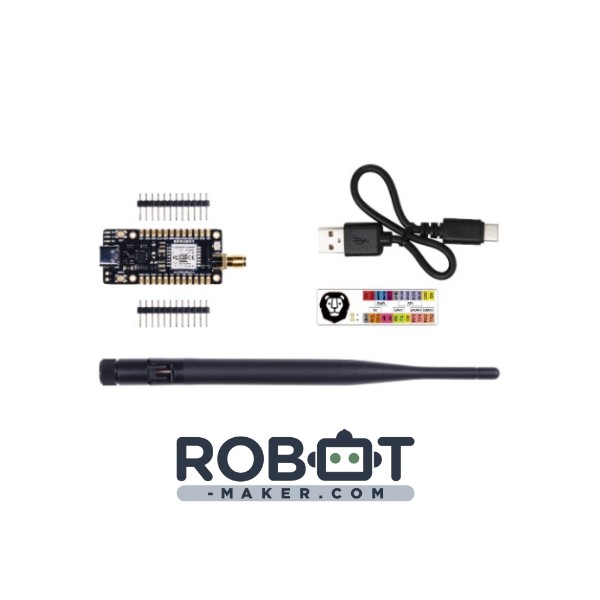

Le pack est composé de la Wio-E5 mini, d'une antenne (EU868/US915), d'un câble USB-C, d'un sticker indiquant l'emplacement des pins, et de deux broches header 1x12pin mâle.
Les broches ne sont pas soudées. Si besoin, demander une prestation client pour le soudage des broches.
Caractéristiques techniques:
- Tension d'alimentation : 3.7-5V
- Processeur : 32-bit Arm Cortex-M4, jusqu'à 48MHz
- Puce : LoRa® Semtech SX126X
- Protocole : LoRaWAN®
- Modulations : (G)FSK, BPSK, (G)MSK et LoRa®
- Portée de transmission : jusqu'à 10km
- Fréquence de travail : 868 MHz (EU) / 915 MHz (US)
- Température de travail : -40°C à 85°C
- Sensibilité : -116.5 à -136 dBm
- Puissance de sortie : +20.8dBm (pour 3.3V)
- Courant de veille du module : 2.1uA (mode WOR)

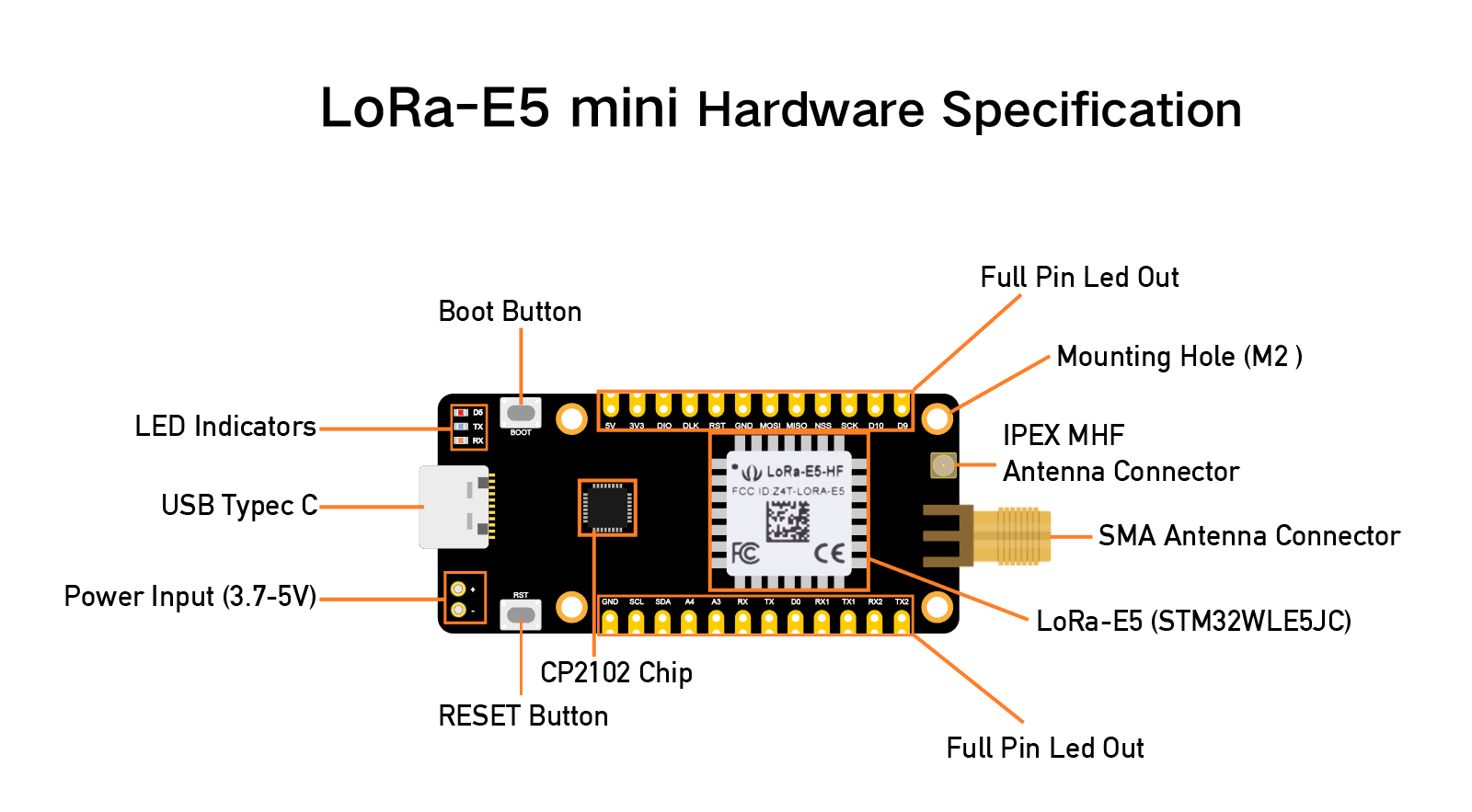

- Boutons : RESET et BOOT
- Dimensions : 50*23*7mmm
Exemple d'utilisation :
Connecter le Wio-E5 mini à un PC et contrôler par commande AT
Vous pouvez connecter le Wio-E5 mini à votre PC à l'aide d'un câble USB de type C. Puis utiliser un logiciel de communication série pour envoyer des commandes AT et lire les données de la carte.
Connecter le Wio-E5 mini à une autre carte mère, via UART et contrôler par commandes AT
Développer sa propre carte de développement à l'aide du SDK
Développez votre propre carte de développement LoRa® avec la fonction MCU en utilisant le programmeur STM32Cube, qui est le SDK officiellement fourni par STMicroelectronics. Pour télécharger cette ressource SDK,
Liens utiles :
Pour tout savoir sur votre carte, nous vous proposons ce Tutoriel pour manipuler votre Wio-E5 mini (en anglais).
Vous avez besoin d’aide ? Des questions ? Venez nous poser des questions via le forum associé !
