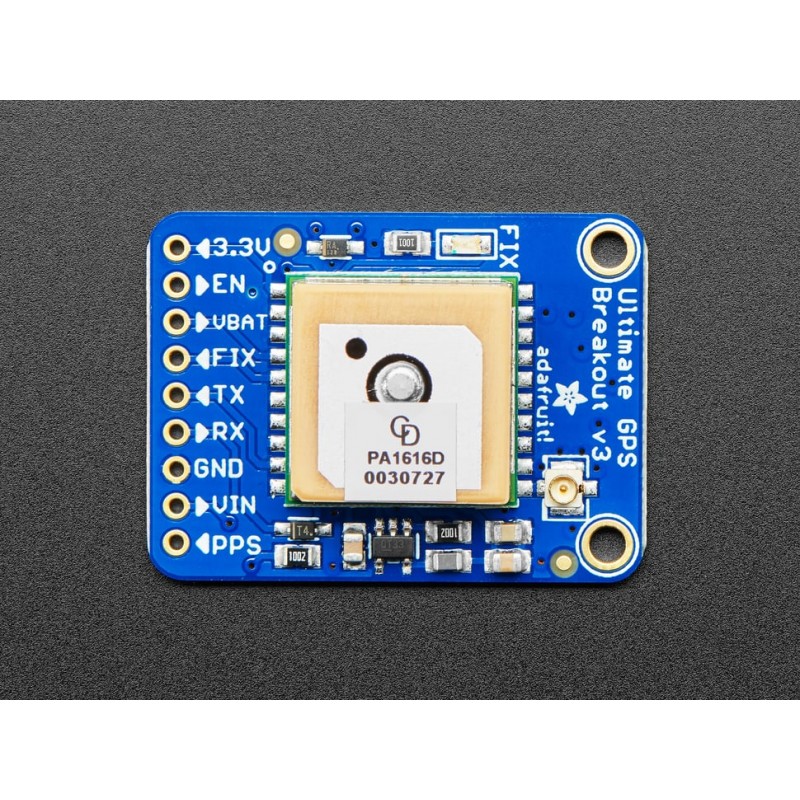

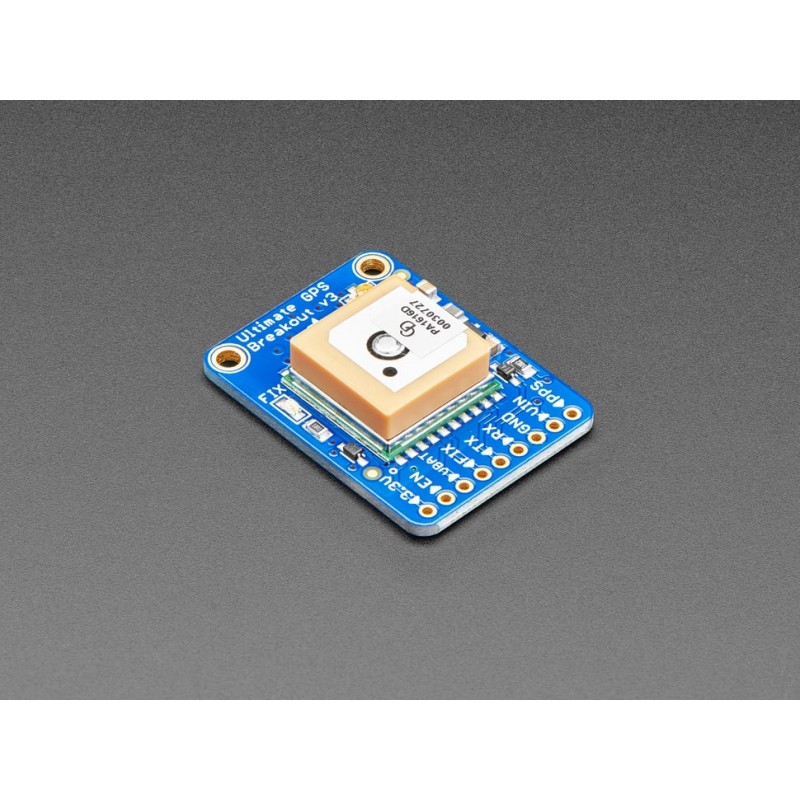

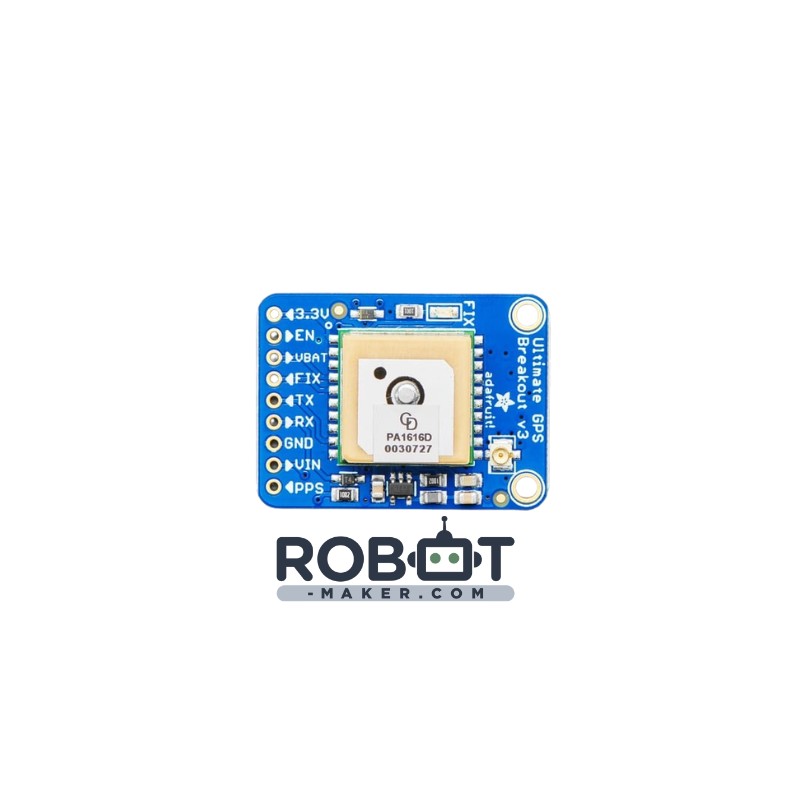

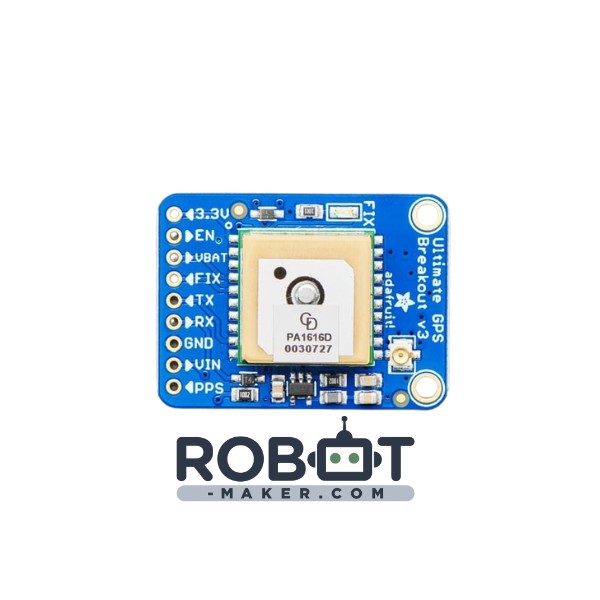

Ultimate GPS Breakout with GLONASS + GPS - PA1616D

Description:

On ne présente plus le module Ultimate GPS Breakout with GLONASS - PA1616D, c'est le module GPS révolutionnaire permettant de se repérer dans l'espace, tout en récupérant les coordonnées de notre position !

Cette nouvelle version du module GPS permet la prise en charge de nouveaux systèmes de positionnement par satellites tel que GPS et GLONASS, permettant ainsi une couverture encore plus large dans le monde entier. Le récepteur GPS est conçu pour recevoir la constellation GPS uniquement, avec 24 satellites. Tandis que le récepteur GLONASS réceptionne les données de 24 satellites aussi mais possédant une inclinaison orbitale élevée, cela permet une meilleure couverture des régions polaires.

Ce module GPS est composé d'une chipset MTK3333. C'est un module GNSS de haute qualité qui peut suivre jusqu'à 33 satellites sur 99 canaux. Le module GNSS peut utiliser les satellites de navigation d'autres réseaux, ainsi il peut très bien utiliser le réseau GPS et le réseau GLONASS. Cette chipset a un excellent récepteur à haute sensibilité et une antenne intégrée. Il est aussi possible de rajouter une plus grande antenne, n'importe quelle antenne GPS active de 3V, via le connecteur uFL. La chipset peut effectuer jusqu'à 10 mises à jour de localisation par seconde, pour un enregistrement ou un suivi à grande vitesse et à haute sensibilité. De plus, l'utilisation d'énergie est incroyablement faible, seulement ~29 mA pendant la navigation.

Plusieurs accessoires ont été ajouté dans cette nouvelle version :

• Un régulateur 3.3V à très faible chute permettant de l'alimenter avec une entrée 3.3-5V DC
• Des entrées 5V sécurisées
• Une broche ENABLE permettant d'éteindre le module à l'aide d'une broche de microcontrôleur ou d'un interrupteur
• Une empreinte pour une pile à monnaie CR1220 optionnelle pour maintenir le RTC en fonctionnement et permettre des démarrages à chaud
• Une petite LED rouge brillante. La LED clignote à environ 1Hz pendant la recherche de satellites et clignote une fois toutes les 15 secondes lorsqu'une position est trouvée pour économiser de l'énergie.

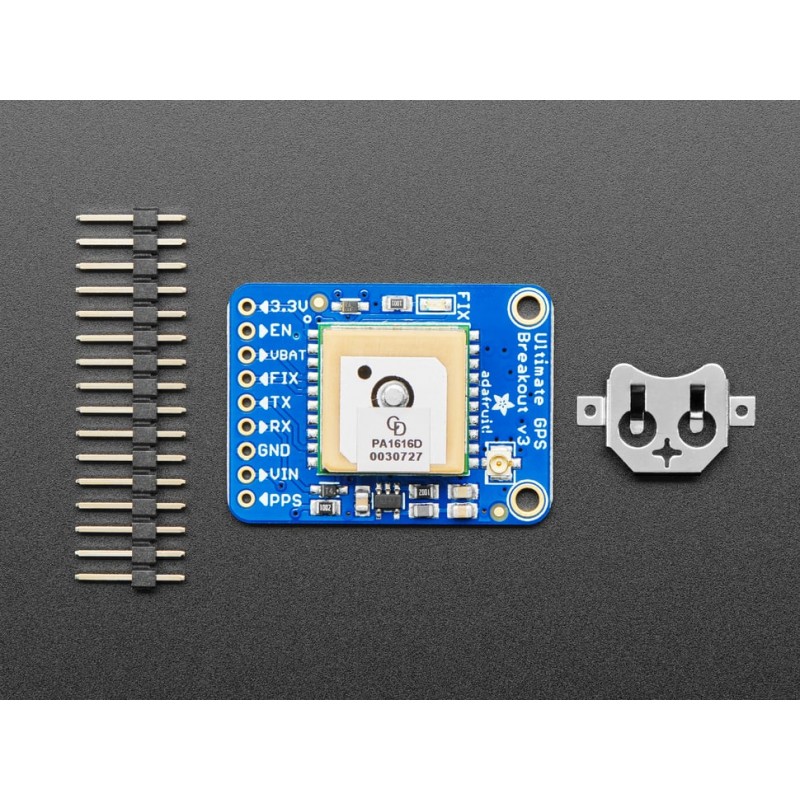

Le pack est composé d'un module GPS, d'un support de pile CR1220 et d'une broche header 1x16pin mâle. La pile CR1220 n'est pas incluse.

Les broches ne sont pas soudées. Si besoin, demander une prestation client pour le soudage des broches.

Bref le module Ultimate GPS Breakout avec GLONASS + GPS PA1616D est un vrai couteau suisse de la localisation, pour un prix ultra-réduit !

Caractéristiques techniques:

• Tension d'alimentation: 3.3-5V DC
• Sensibilité : -165 dBm
• Fréquence de mise à jour : 10 Hz
• Nombre de canaux disponibles : 99
• Système de positionnement par satellites : GPS et GLONASS
• Antennes : antenne interne patch intégrée + connecteur u.FL pour une antenne externe active
• LED : LED de statut
• Compatible avec les piles RTC (support fournis mais non soudé)
• Consommation de courant : 30mA
• Sortie : pulse par seconde (PPS)
• Compatible avec une breadboard
• 2 trous de fixation
• Dimension: 35*25*8mm

Liens utiles :

Pour tout savoir sur votre module GPS, nous vous proposons ce Tutoriel Ultimate GPS (en anglais). Cependant ce tutoriel est adapté pour le module avec la chipset MTK3339, mais le câblage, l'alimentation, le branchage de l'antenne, la connexion avec une Arduino UNO... restent les mêmes.
