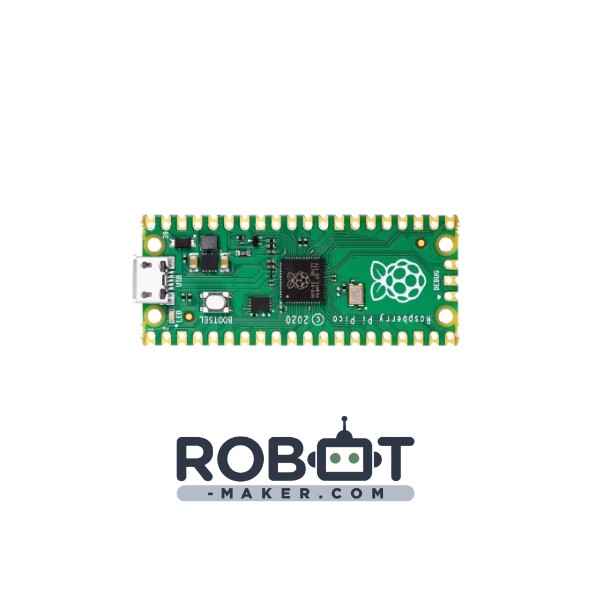

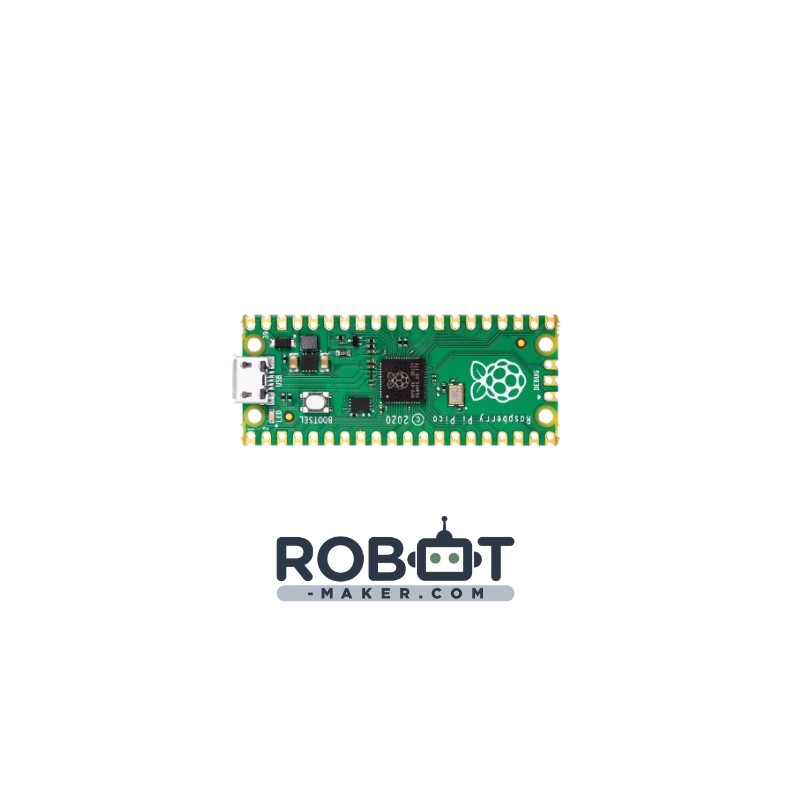

Raspberry Pi Pico

Description :

Raspberry Pi Pico est la première carte de classe microcontrôleur de Raspberry Pi.
Construite autour du microcontrôleur RP2040, le raspberry pi Pico est une carte microcontrôleur de haute performance à faible coût et très facile d'utilisation.
Elle possède  une grande mémoire sur puce,  un  processeur symétrique à double cœur, ainsi qu'un riche ensemble de périphériques sur ses 26 gpio dont entre autre 2 SPI, 2 I2C, 2 UART 16 PWM, 8 PIO haute vitesse, 3 entrées analogiques.
Le raspberry pi pico accepte des tensions d'entrées comprises entre 1,8 et 5,5V.

(les dimensions sont indiquées en mm)

Le Pico peut être équipé de têtes de broches ou soudé directement sur un PCB via les cosses à souder.

Ce produit est livré sans les barrettes.

Caractéristiques technique :

• Taille du module : 51mm   x 21 mm  x 3,9 mm
• Microcontrôleur RP2-B1 avec Flash de 2 Mo
• Port Micro-USB B pour l'alimentation et le transfert de données
• 26  Broches GPIO ( General Programmable Input Output) de 3,3 V.
• Port ARM Serial Wire Debug (SWD) à 3 broches
• Bus de communications: 2 UART ; 2  SPI controllers ; 2  I2C controller ;
• 16  sortie  PWM
• une  Interface hôte et périphérique de stockage USB 1.1 via le port micro-USB
• 8 Broches  PIO( Programmable Input Output) haute vitesse
• Une tension d'entrée : 1,8-5,5V DC
• Température de fonctionnement : -20°C à +85°C

Liens utiles :

Datasheet : https://www.robot-maker.com/shop/img/cms/521 raspberry pico/Raspberry-Pi_Pico_Datasheet.pdf

Vidéo présentant les broches PIO
