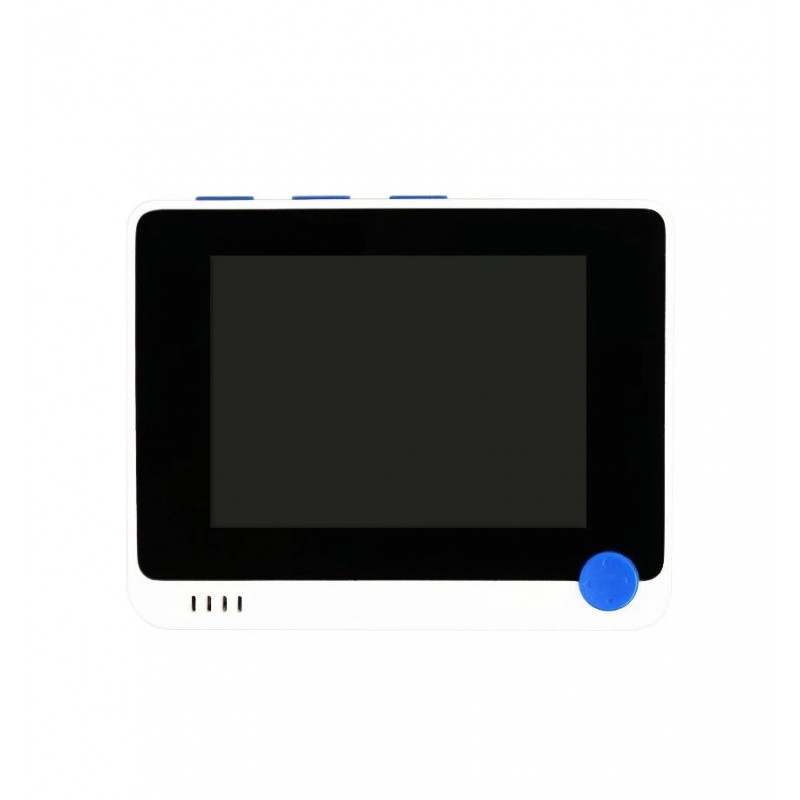

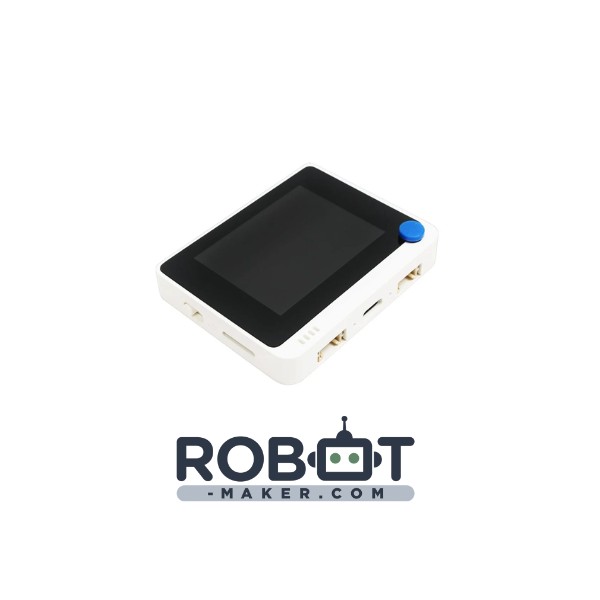

Wio Terminal

Description :

Le Wio Terminal est un microcontrôleur basé sur le SAMD51 avec connectivité sans fil alimenté par un Realtek RTL8720DN qui est compatible avec Arduino et MicroPython. Il est équipé d’un écran LCD de 2,4 pouce, d’un IMU (LIS3DHTR), d’un microphone, d’un buzzer, d’une fente pour carte microSD, d’un capteur de lumière et d’un émetteur infrarouge (IR 940nm). Il possède également deux ports multifonctionnels Grove pour compatibles avec le Grove Ecosystem et un connecteur 40 broches compatible Raspberry pi pour plus de fonctionnalités.

Le Wio Terminal dispose de connectivités sans fils à la fois Bluetooth et Wi-Fi, fournissant ainsi une base très intéressante pour les projets IoT. (Notez cependant que pour le moment, les ressources en terme de code pour faire fonctionner la connectivité sans fil sont uniquement disponible avec Arduino)

Niveau vitesse du CPU, on a là un microcontrôleur qui surpasse de loin les Arduino classiques grâce à son processeur cadencé à 120MHz ( et pouvant être Boosté jusqu’à 200MHz), de quoi faire tourner de beaux projets sans soucis.

Caractéristiques techniques:

Puce principale :

• Référence du fabricant : ATSAMD51P19
• Processeur central : ARM® Cortex®-M4F
• Vitesse du CPU : 120MHz (Boost jusqu’à 200MHz)
• Taille de la mémoire du programme : 512KB
• Taille mémoire : 192KB
• Température de fonctionnement : -40°C ~ 85°C

Ecran LCD :

• Résolution : 320*240
• Taille d'affichage : 2,4 pouce
• Circuit intégré de commande : ILI9341

Connectivité sans fil :

• Référence du fabricant: RTL8720DN
• KM4 CPU : ARM® Cortex®-M4F
• KM0 CPU : ARM® Cortex®-M0
• Wi-Fi : 802.11 a/b/g/n 1x1, 2.4GHz & 5GHz
• Bluetooth : Support BLE5.0
• Moteur matériel : AES/DES/SHA

Modules intégrés :

• Accéléromètre : LIS3DHTR
• Microphone : 1.0V-10V -42dB
• haut-parleur : ≥78dB @10cm 4000Hz
• capteur de lumière : 400-1050nm
• émetteur infrarouge : 940nm

Interfaces :

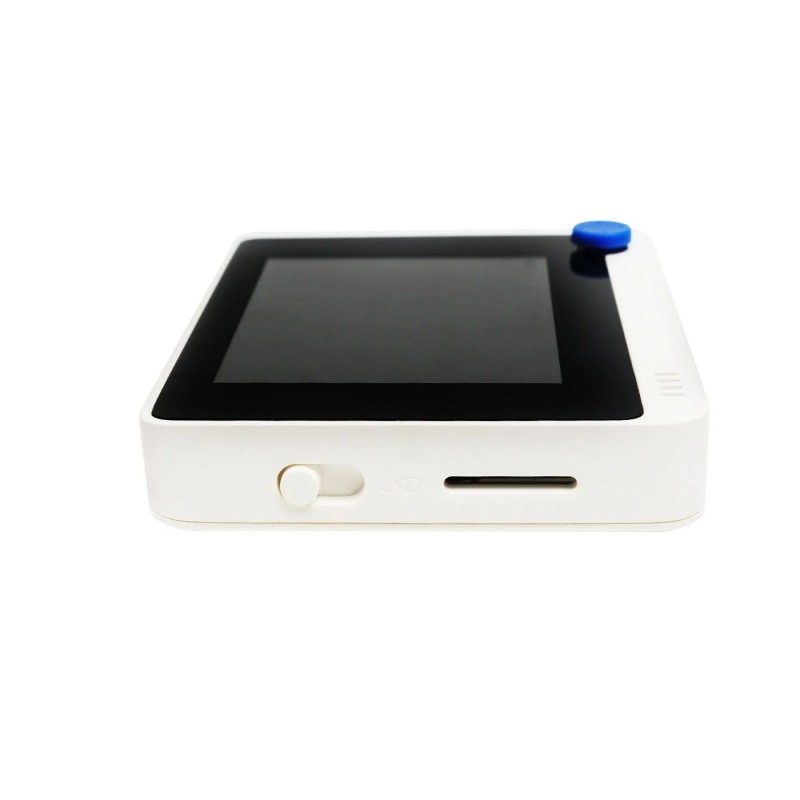

• slot pour carte microSD : Maximum de 16 Go

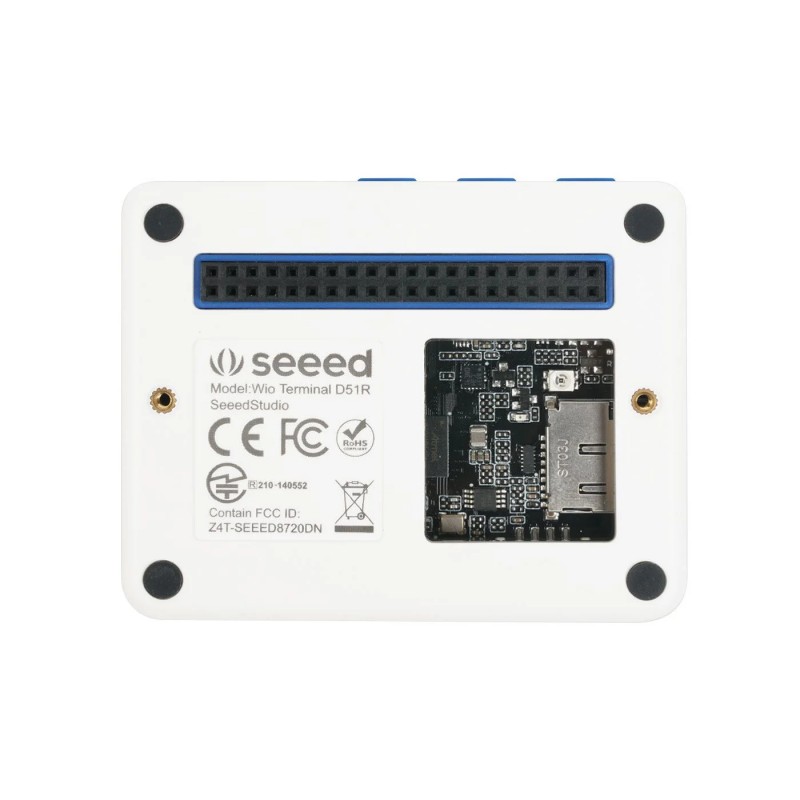

• GPIO : 40-PIN (compatible Raspberry Pi)
• Grove : 2 (multifonction)
• FPC : 20-PIN

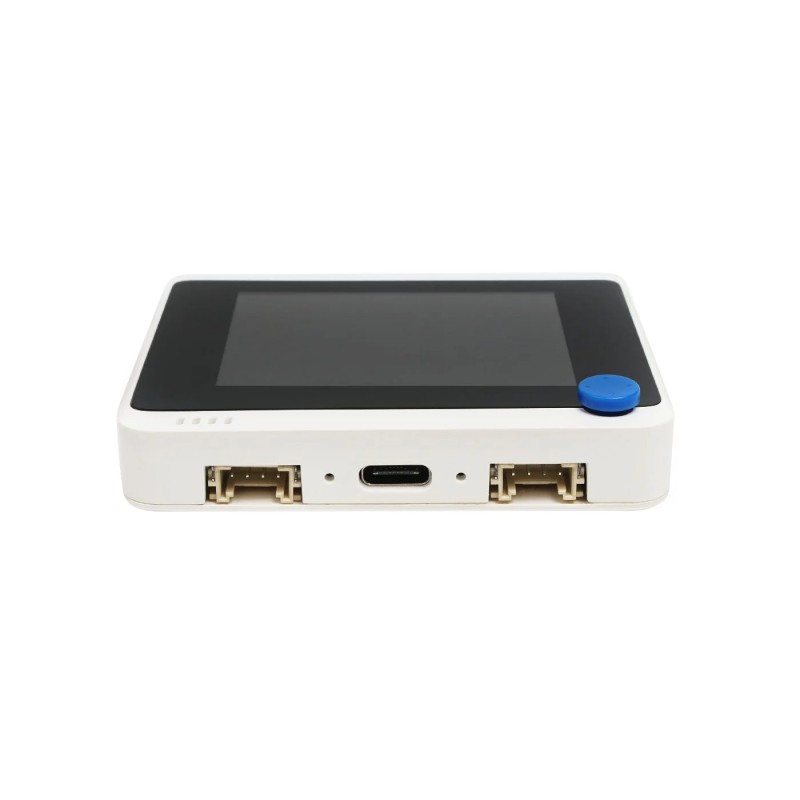

• USB Type-C : Alimentation et USB-OTG

Interfaces d'opération :

• Interrupteur à 5 voies
• Interrupteur d’alimentation/réinitialisation

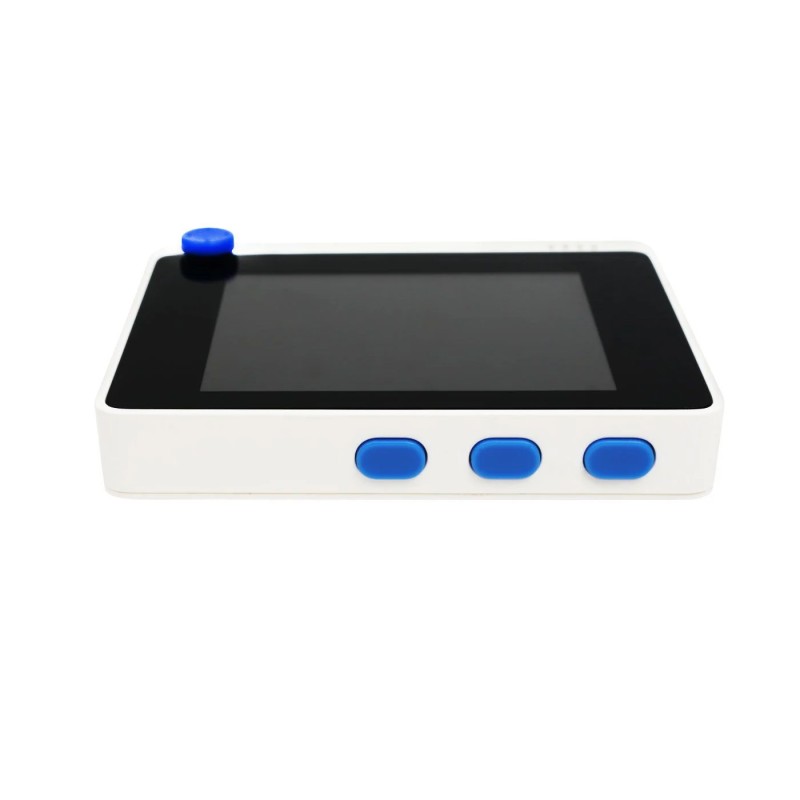

• Bouton défini par l’utilisateur * 3

Boîtier :

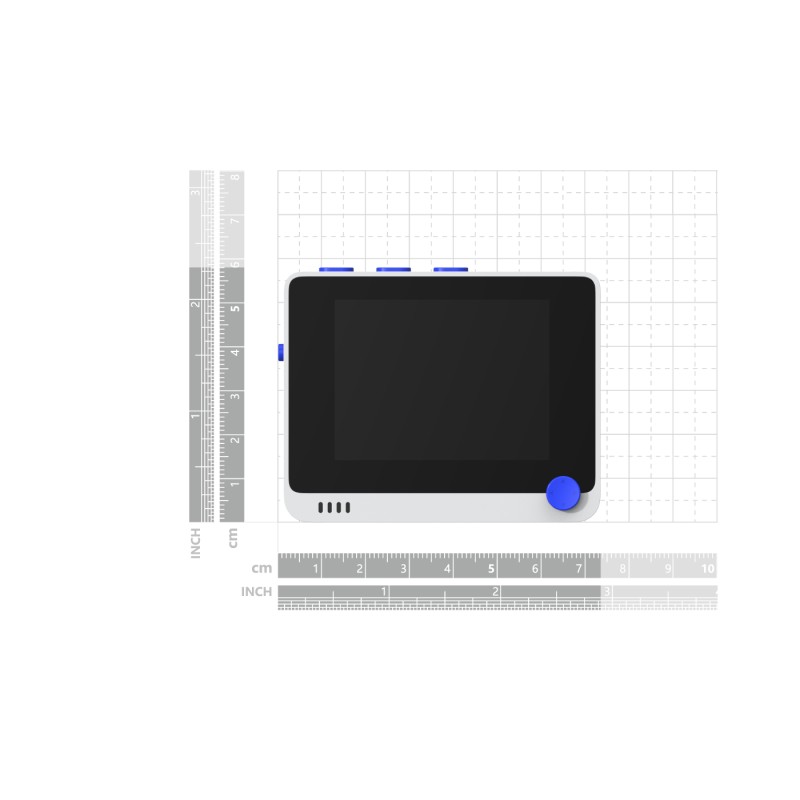

• Dimension : 72mm*57mm*12mm
• Matériaux : ABS+PC

Liens utiles:

Test du Wio Terminal réalisé par TheDarkRainibow

Vous voulez plus d’informations au sujet du Wio Terminal ? voici la ressource qu’il vous faut !

Quelques Vidéos :

Code pour réaliser le jeu Tetris sur le Wio Terminal

Vous avez besoin d’aide ? Des questions ?  Venez nous poser des questions via le forum associé !
