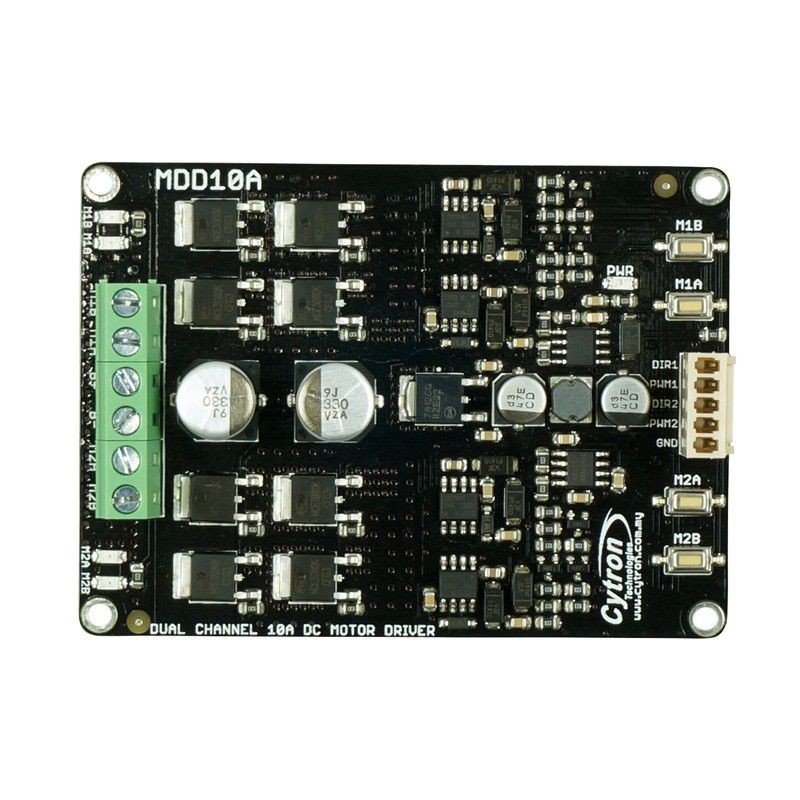

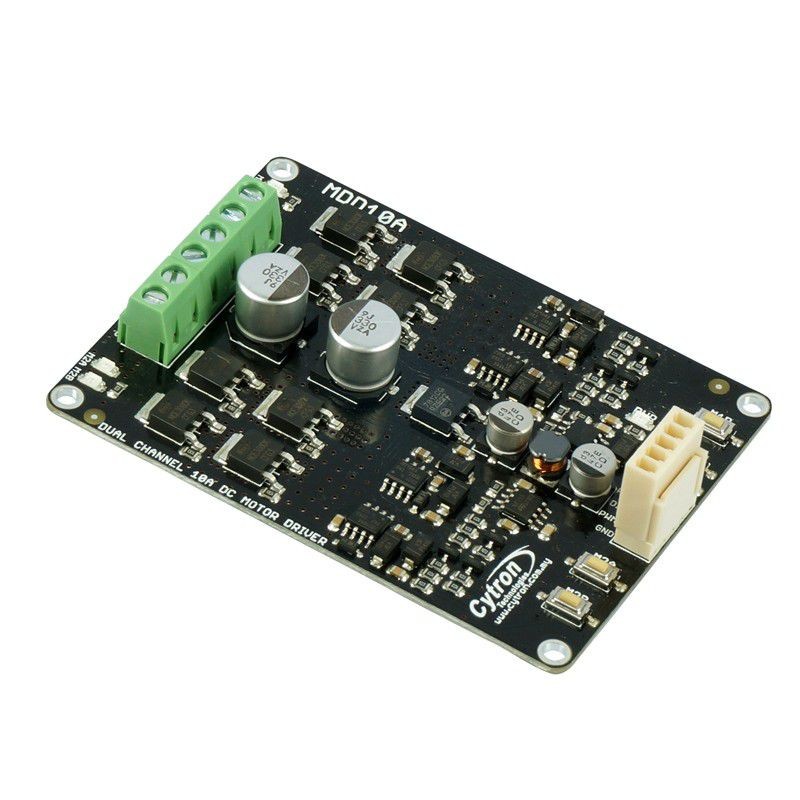

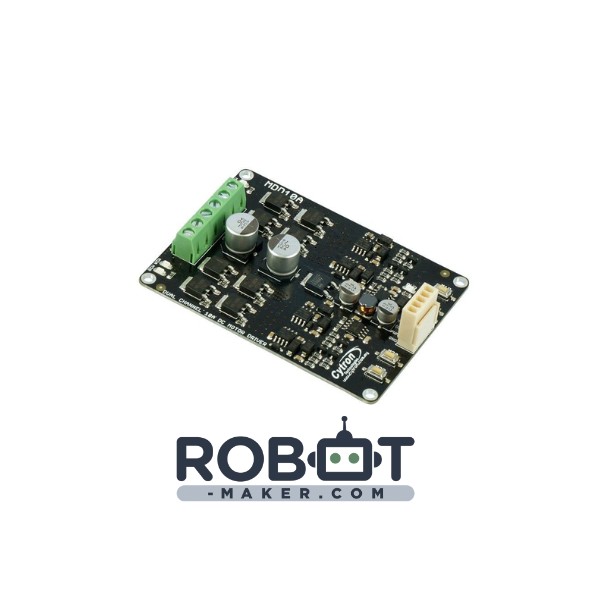

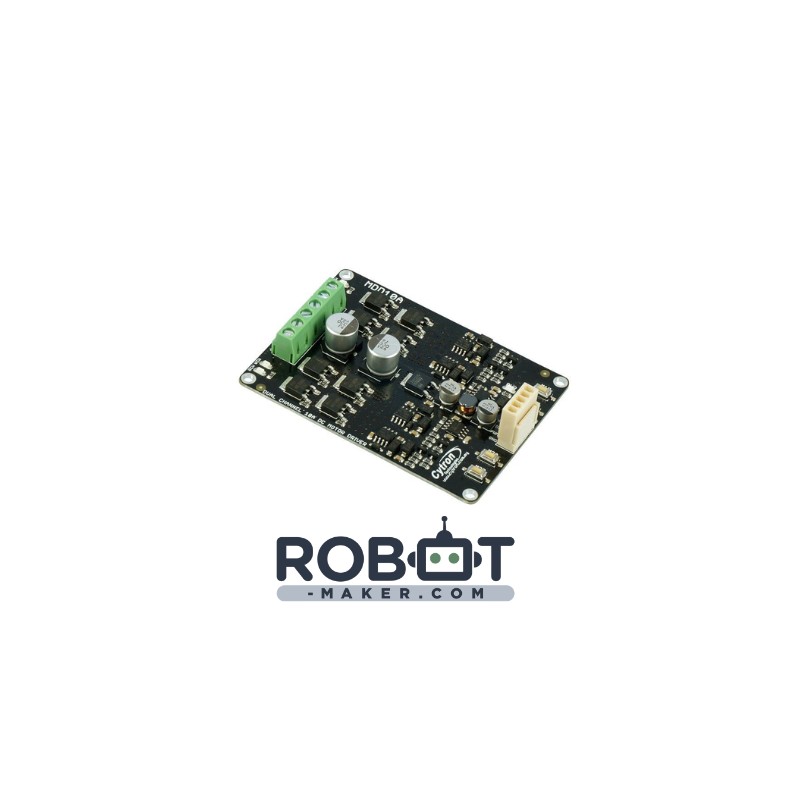

Driver pour 2 moteurs CC 10A 5V-30V Cytron MDD10A

Description :

Ce driver permet de piloter 2 moteurs CC, le tout avec un courant élevé pouvant atteindre 10A. Il supporte également les signaux PWM à anti phase verrouillée et à magnitude de signe (principe du pont en H). Il utilise des composants à semi-conducteurs qui offrent un temps de réponse plus rapide et éliminent l'usure des relais mécaniques. De plus, il permet un contrôle bidirectionnel pour les deux moteurs CC.

Il peut supporter des moteurs de 5V à 30V DC. Et il est compatible avec des cartes Arduino ou tout autres microcontrôleurs pouvant émettre un signal logique de 3.3V ou 5V, ainsi, il est possible d'utiliser une Arduino Zero, une Arduino Micro (anciennement Arduino Nano) ou une Rasberry Pi.

Les types de moteurs pouvant être pilotés par ce driver doivent :

• être un moteur à courant continu, avec deux terminaux
• avoir une tension de fonctionnement entre 5V et 30V
• avoir un courant nominal (Rated Current) ≤ 10A
• avoir un courant de crête (Peak Current) ≤ 30A

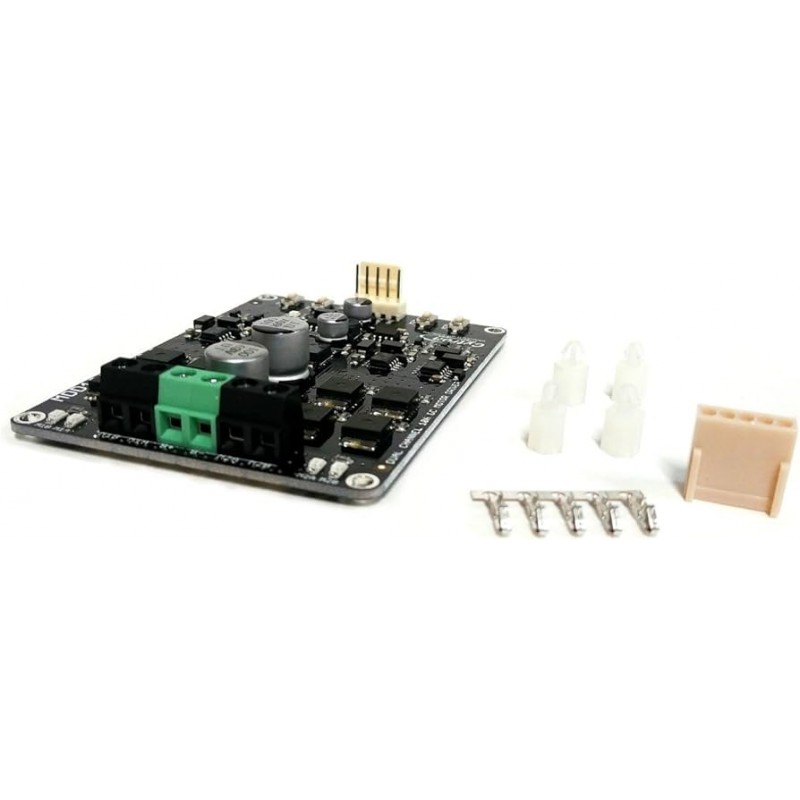

Le pack est composé d'un driver de moteur DC 10A 5V-30V (2 canaux), de quatre entretoises à clipser, d'un boîtier de connecteur PCB de cinq pins pour 2510 et de cinq embouts à sertir pour 2510.

Caractéristiques techniques :

• Courant max : 10A (en continu) / 30A (en crête pendant 10 secondes)
• Fréquence PWM de contrôle de la vitesse : jusqu'à 20kHz
• 2 boutons d'activation pour une activation manuelle ou pour le test rapide sur chaque canal
• Dimensions : 84.5*62*13mm

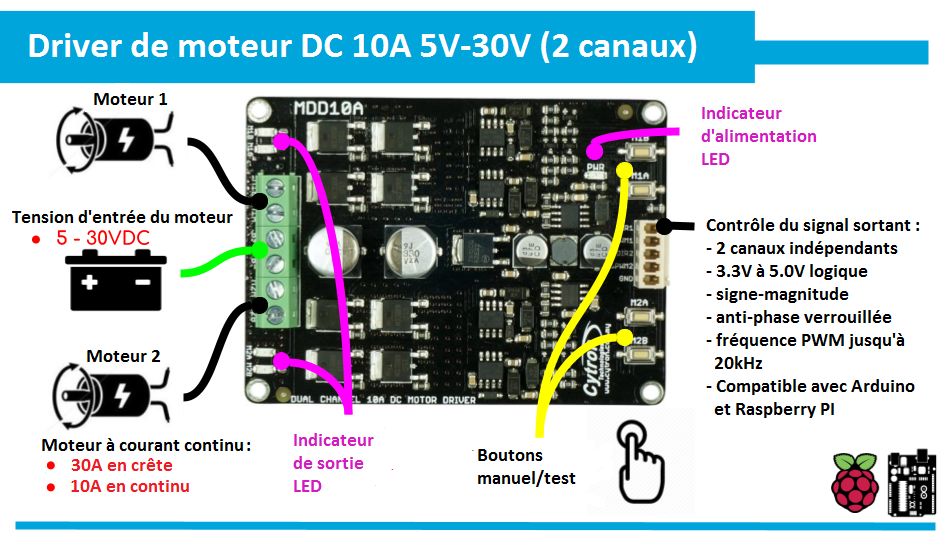

Exemple d'utilisation :
