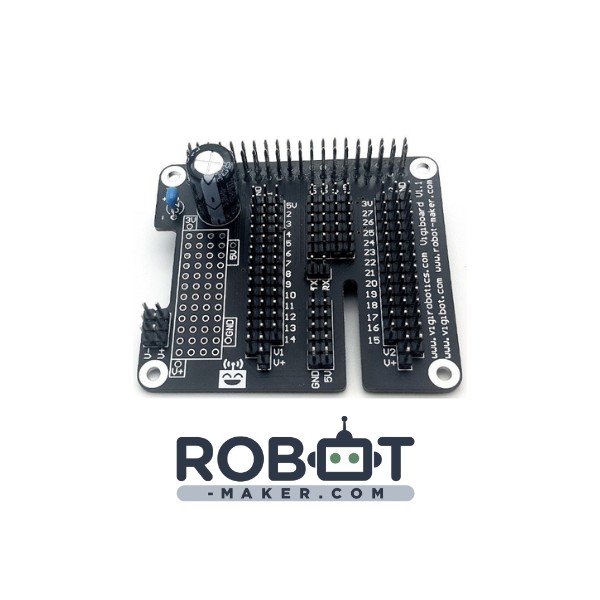

Vigiboard hat V1.1
Sélectionner la déclinaison souhaitée :

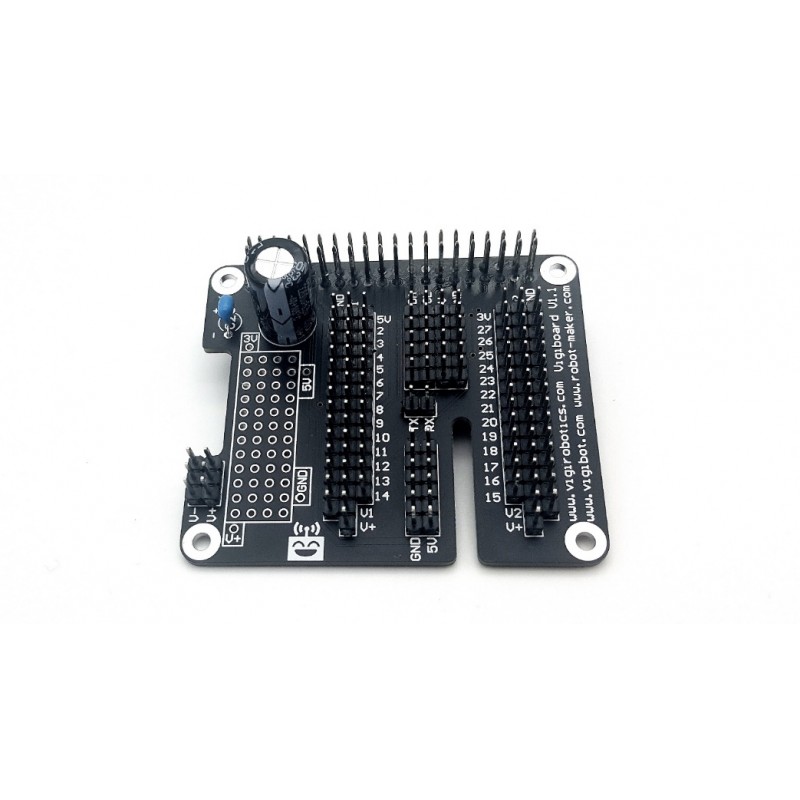

Vigiboard hat V1.1. Un hat pour Raspberry Pi vous permettant de facilement connecter différents éléments à votre Rasperry Pi.
En savoir plus
Description :

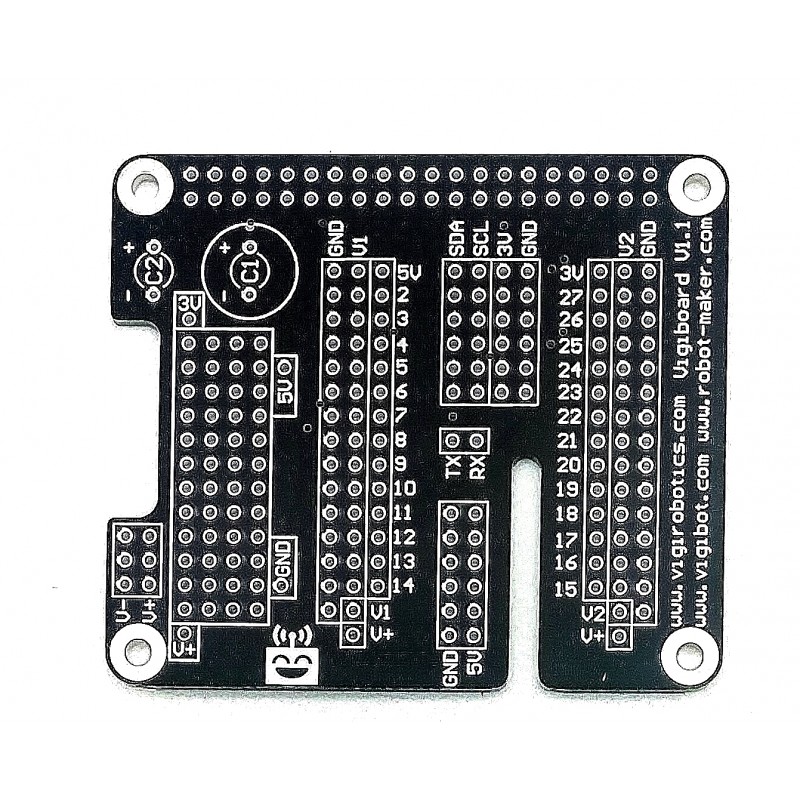

Le Vigiboard hat est un hat Raspberry Pi qui se positionne directement sur le Raspberry Pi et permet un raccordement aisé d’éléments extérieurs (tel que capteurs, servomoteurs, alimentations…) aux GPIO d’un Raspberry Pi.
Il est livré en kit à souder soi-même (sur demande il est possible d'obtenir le hat complètement soudé, choisir l'option "pins soudés" ).

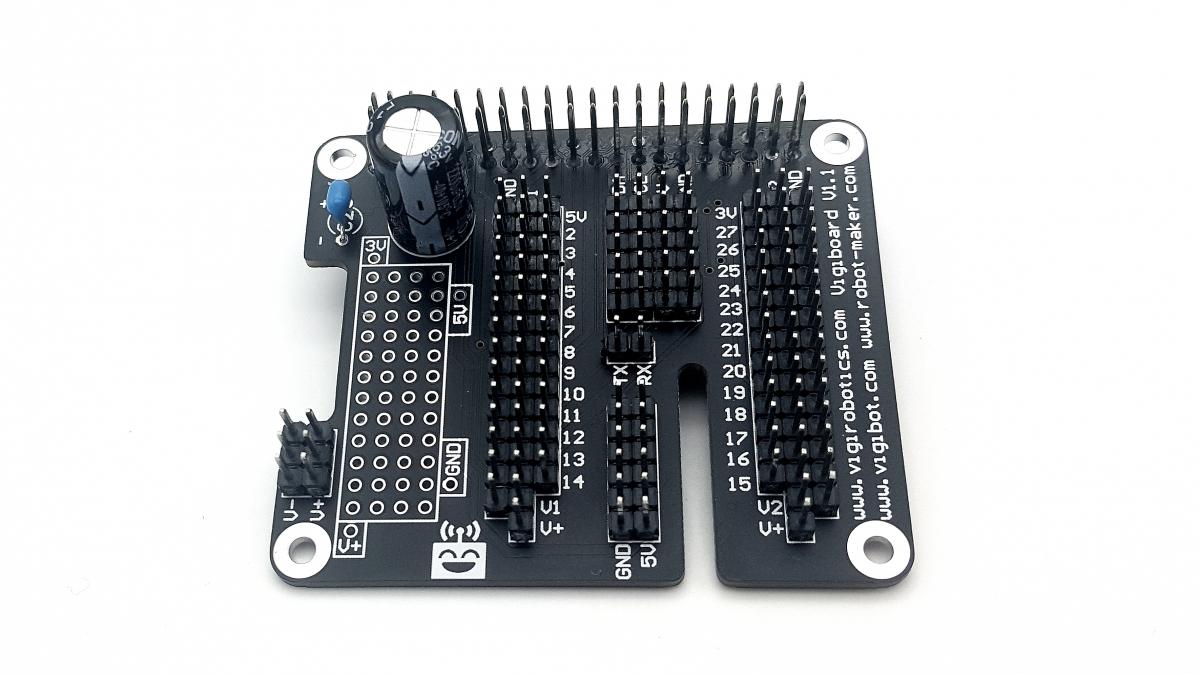

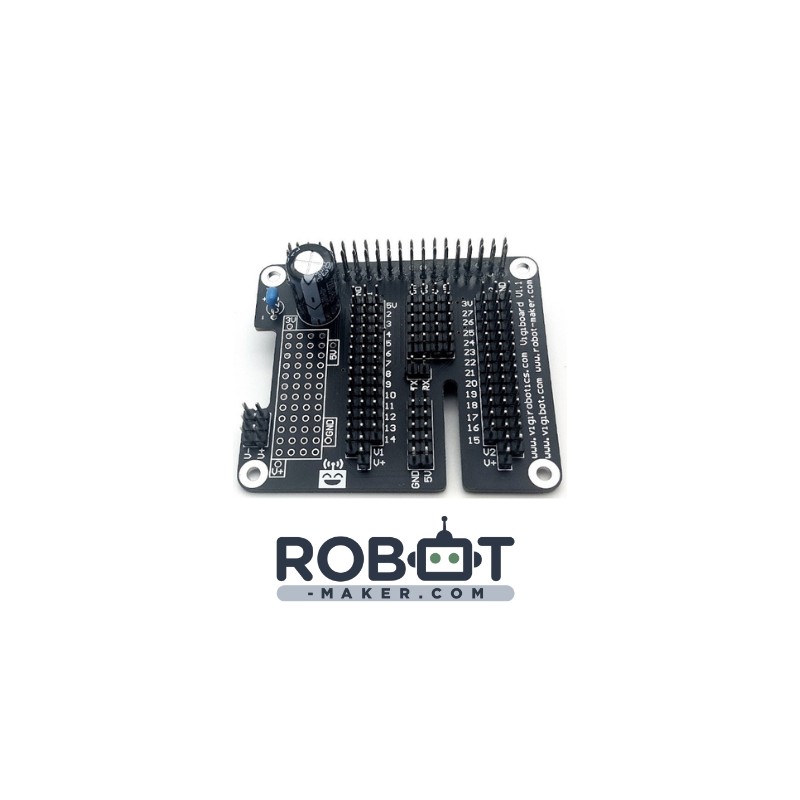

Vigiboard hat soudée avec uniquement des barettes noires :
Vous pouvez brancher votre source d'alimentation sur les rails d'alimentation V1 et V2 qui sont par défaut indépendants.
Attention certains GPIO sont spécifiques à certaines fonctions, si vous utilisez celles-ci, les GPIO concernés ne seront plus disponibles pour un autre usage.

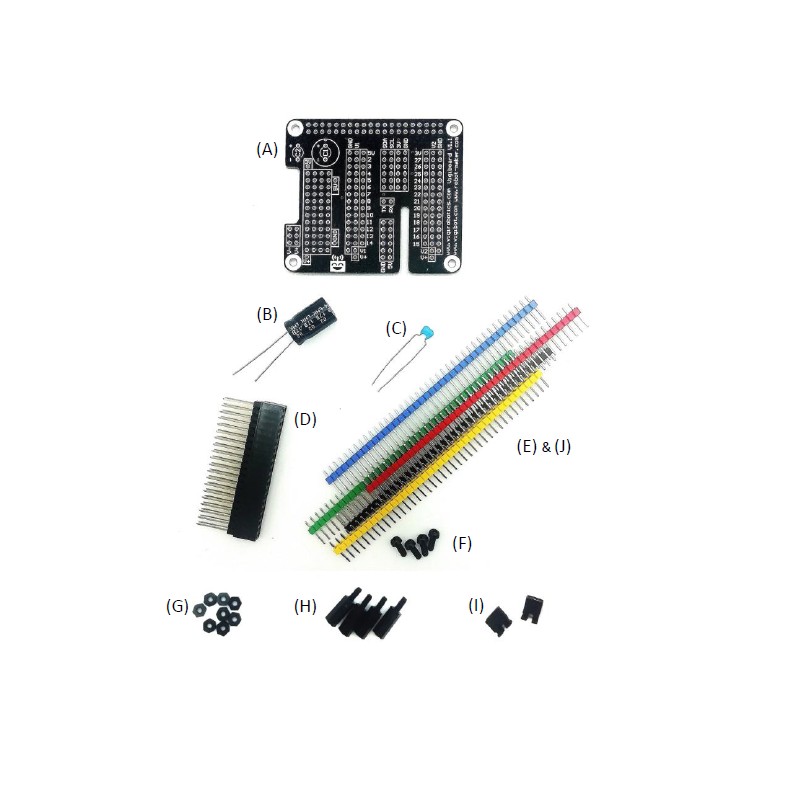

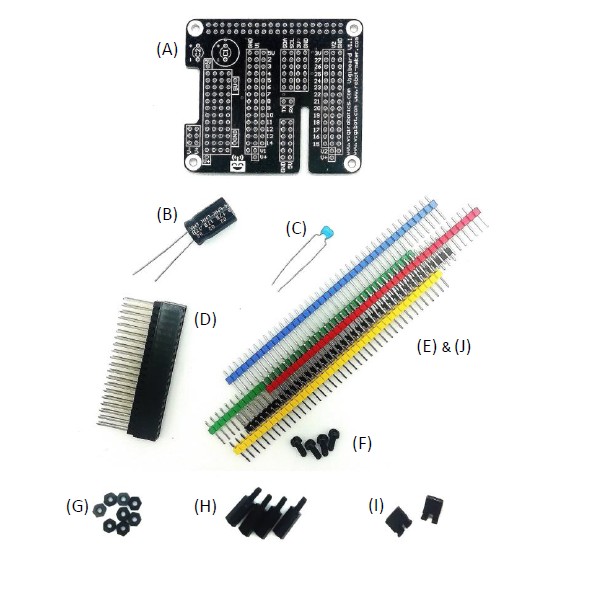

Contenu du kit:
- Le PCB
- 4 barrettes mâle de 40 pins sécables noires
- 1 condensateur chimique 2200 μF

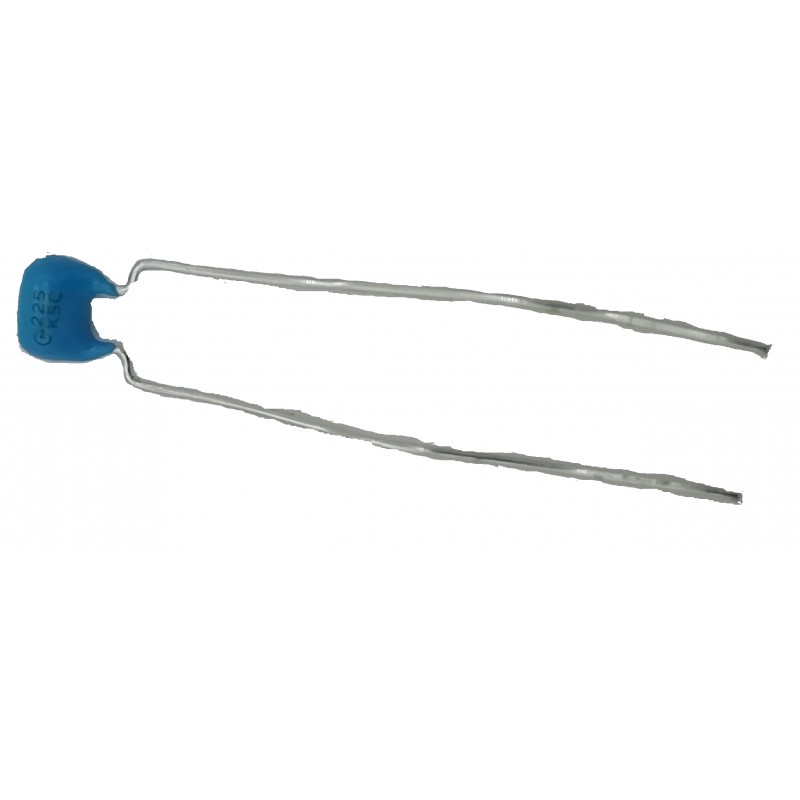

- 1 condensateur céramique 2.2μF
- 1 connecteur mâle femelle 2*20 pour hat raspberry pi
- 2 jumpers
- 4 Entretoise M2.5 mâle femelle L12
- 4 Visserie nylon M2.5 L6
- 8 Ecrou M2.5
Bonus kit à souder soi-même :
- 4 barrettes 40 pins sécables jaune
- 2 barrettes 40 pins sécables rouge
- 2 barrettes 40 pins sécables vert
- 2 barrettes 40 pins sécables bleu
- 2 barrettes 40 pins sécables blanc

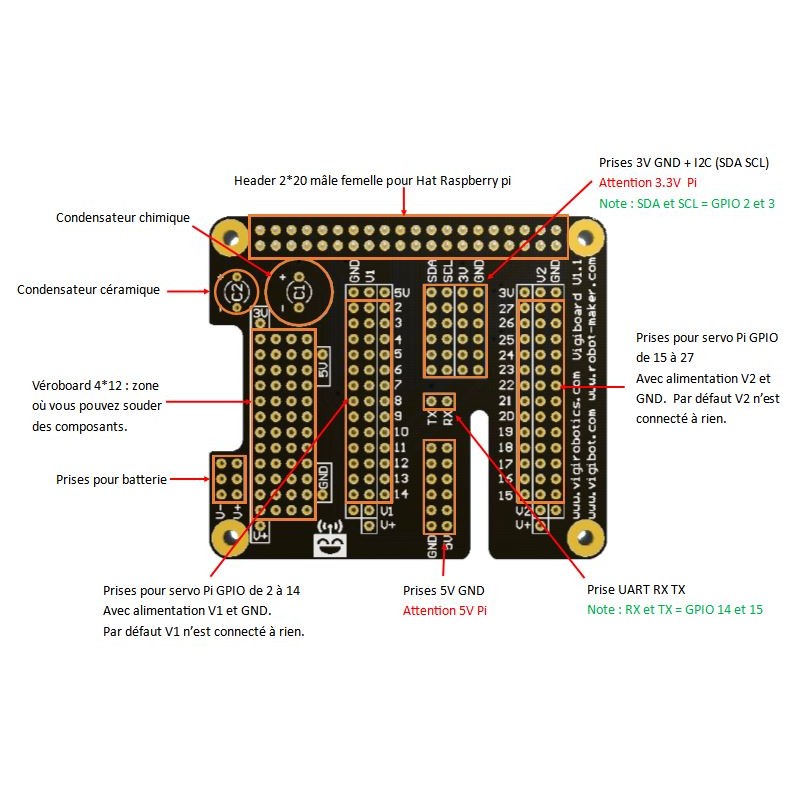

Caractéristiques techniques :
- Une mini véroboard 4 * 12 pour souder vos propre composant.
- 3 prises pour batterie (V+ V-)

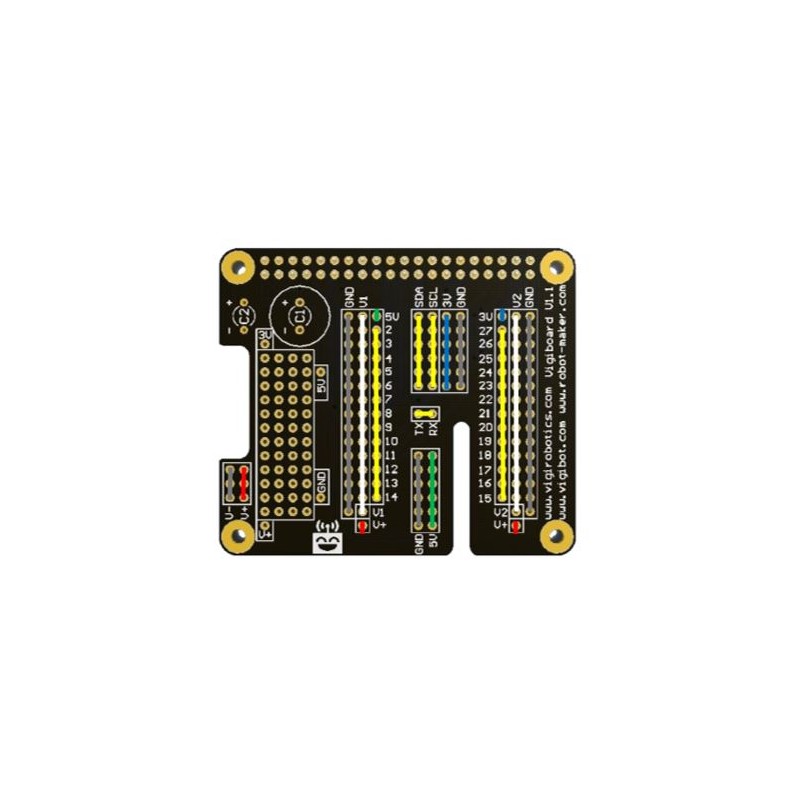

- 2 rails d'alimentations séparé V1 et V2 compatibles servomoteur

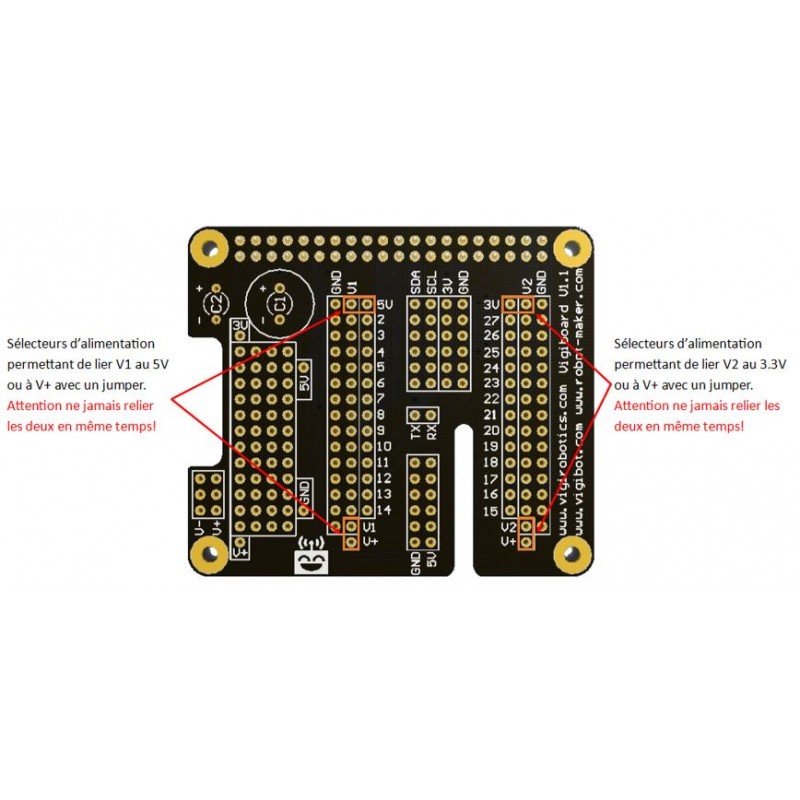

- 2 zones de sélecteur pour choisir de relier V1 et ou V2 à V+ ou au 5V et 3.3V de votre Raspberry Pi
- 1 rail de 6 prises 5V GND
- 1 zone 6 prise I2C GND 3.3V SDA SCL
Liens utiles :
Lien vers le tutoriel du Vigiboard hat kit
Vous avez besoin d’aide ? Des questions ? Venez nous poser des questions via le forum associé !
