17 réponses à ce sujet

[Black Templar]

Bonjour à tous,

J'ai du réalisé mon premier circuit imprimé il n'y a pas longtemps pour le projet d'électronique que je donne à mes étudiants.
Du coup, je me suis formé au logiciel Kicad qui, je trouve, est simple et complet.

Je suis prêt à rédiger un petit tuto pour montrer, pas par pas, comment faire.
C'était juste pour savoir si ça vous intéresse ou non !

++
Black Templar

EDIT : Voici l'adresse du tuto fini : http://www.ferdinandpiette.com/blog/les-dossiers/dossier-concevez-vos-pcb-avec-kicad/

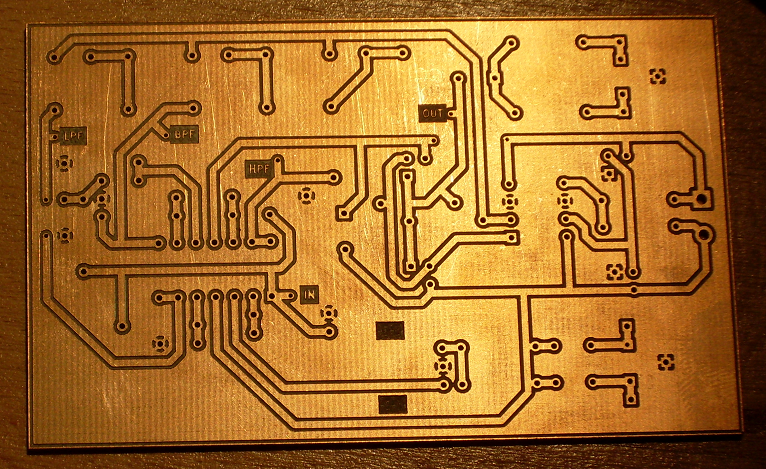

P.S. : Voila ma première réalisation ! le pcb est conçu avec Kicad et gravé à l'aide d'une fraiseuse numérique.
(Il y a une petite erreur dans la conception, mais ce n'est que le prototype ^^)

Image(s) jointe(s)

•

[Francky]

Bonjour,

C'était juste pour savoir si ça vous intéresse ou non !

Déjà merci de la proposition Et je pense parler au nom de tous en disant que ça nous intéresse ! (je pense notamment à swolf qui, il me semble, en demandait un voir ici post 31 ^^)

[Black Templar]

Oki oki.

Et bien je me lance alors !
Voila le plan du tuto. Si vous avez des remarques, n'hésitez pas à les faire !


Partie 1 : Les bases de la création d'un PCB

• Débuter avec Kicad
• Dessiner le schéma
• Associer les empreintes aux composants
• Concevez votre PCB
• Générer les fichiers pour la gravure

Partie 2 : Les techniques avancés

• Comprendre les bibliothèques sous Kicad
• Créer un composant
• Créer une empreinte de composant
• Placer des vias sur le PCB

++
Black Templar

[Black Templar]

Et voila !

Je viens de finir la première partie du Tuto !
Avec ça, vous devriez être capable de concevoir vos PCB et de générer les typons associés

http://www.ferdinandpiette.com/blog/les-dossiers/dossier-concevez-vos-pcb-avec-kicad/


Faites moi des retours s'il y a des parties obscures ! (J'ai écris tout ça rapidement, donc il se peut que j'ai omis certains détails...)

++
Black Templar

[Francky]

Merci !

[seb03000]

Merci Black Templar , pour nous proposé un tuto sur les circuits imprimé ,je suis bien sur intéressé.

Donc en attente de ton TUTO professeur.

[Black Templar]

Donc en attente de ton TUTO professeur.

Le tuto est déjà en ligne
http://www.ferdinandpiette.com/blog/les-dossiers/dossier-concevez-vos-pcb-avec-kicad/

[seb03000]

Oui je le c'est Black Templar , je suis dessus en se moment , j'ai un petit souci avec le logiciel , je le mes en français

dans les option , mes il reste en anglais bizarre.

[Black Templar]

dans les option , mes il reste en anglais bizarre.

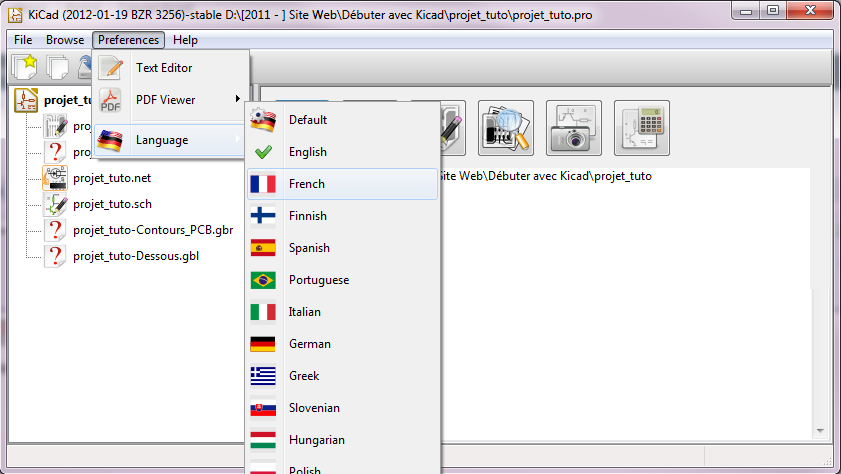

Je suppose que tu as fait comme ça ?


Il faut que tu fermes les logiciels de la suites Kicad et que tu les ré-ouvre pour que la modification prenne effet.

[seb03000]

C'est se que j'ai fait mes ça ne donne rien.

Au cas ou , si tu me le demande , Je suis sur visa Professionnel 32 bits.

PS: j'ai trouvait c'est mon par-feu qui bloquer les fonctions du logiciel.

[swolf]

je suis limite choqué par ton efficacité!

Posté Hier, 11:00: C'était juste pour savoir si ça vous intéresse ou non !

Posté Aujourd'hui, 03:32: Je viens de finir la première partie du Tuto !

Utilises-tu des substances illicites?

[Black Templar]

je suis limite choqué par ton efficacité!


Utilises-tu des substances illicites?

Bah il faut bien que je sois efficace ! Je n'ai déjà pas le temps de faire tout ce que je voudrais faire ... !

Et puis si tu retires toutes les images et que tu gardes que le texte, ça ne te fait qu'une demi douzaine de pages word... et avec une narration pas très évolué non plus !
Donc 3 heures de rédaction et 2 autres heures de mise en page + corrections sont suffisant.

[Black Templar]

Fiou ! Voila, j'ai fini la rédaction de la seconde partie et par la même occasion le tuto complet.

J'ai supprimé un point de la seconde partie qui finalement n'avait pas vraiment lieu d'être.


++
Black Templar

[Roboteer]

Merci Black Templar. Excellent tuto.

Peut-être pourrais-tu le mettre à dispo sur robot-maker dans la rubrique Tutoriels". Ce serait sympa.


Roboteer

[ChristianR]

Existe t'il une astuce pour forcer Kikad à rester en mode simple couche (sans mettre l'ensemble des pistes "GND" automatiquement sur la couche de dessus, même si on les route à la main) ?

Pourquoi l'outil "Ajouter pistes et vias" ne permet pas de rajouter une piste une fois le routage du "chevelu" retracé ?

[Mike118]

Je ressort ce sujet pour poser une petite question : Est il possible de générer des placement de Via avec kicad en utilisant un script python et une liste de coordonnée dans la console qui est disponible?

Si oui comment ? J'ai fais quelques recherches et quelques essais mais cela n'a pas été fructueux pour le moment ...

[Melmet]

J'ai laisser tomber Kicad depuis trop longtemps.

Le mieux serais de voir sur leur forum ou leur blog.

[Mike118]

Pour générer une BOM ( liste des composants du PCB ) : https://forum.kicad....rials-bom/12346
