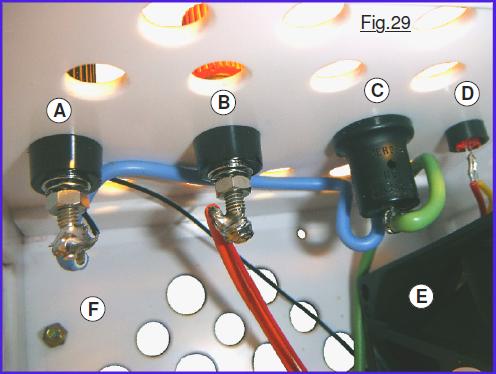

Techniquement, si l’on ne désire pas dégrader l’intensité qui traversera R il importe d’éviter les pertes en ligne. Il faut donc utiliser des fils électriques de section respectables et soigner les soudures. La Fig.29 illustre ce propos. Prise en macrophotographie, les liaisons ressemblent à des barreaux de chaise. Ceci étant précisé, les lignes ont été choisies en utilisant les plus gros fils souples de cuivre disponibles dans les stocks. À gauche nous avons en A la douille négative. Le petit fil noir permet de distribuer GND vers le circuit imprimé principal. Le gros fil bleu va au « point froid » du support de fusible C. Bien visible en D est immobilisée la LED 1. En E le ventilateur est en place sur la face avant. On peut observer en F l’écrou qui solidarise le pied en caoutchouc qui est décalé vers « le bas ». De la douille B part le gros fil orange qui va vers les résistances R via le gros bornier dont il est question en fin de ce chapitre. Juste au dessus de cette liaison de forte section se trouve un fil rouge qui amène le +12V de la batterie sur le circuit imprimé 14. Enfin, pour boucler le circuit de puissance, le fil de forte section vert va à l’autre extrémité des résistances R en passant par le bornier de puissance. Le « haut » des trois résistances de 8Ω est relié à un gros fil de couleur rouge terminé à son extrémité par une cosse calibrée en conséquence. Cette dernière sera en liaison avec la cosse située à l’extrémité du fil orange. Enfin le « bas » des trois résistances de 50W est réuni à une ligne bleue terminée également par une cosse de fort calibre. Le fil bleu et le fil rouge étant désolidarisés du bornier, le bloc thermique est indépendant pour sa dépose ou son insertion dans le coffret. (Sans oublier de brancher ou débrancher le petit connecteur HE14 à trois broche du module thermistance CTN).

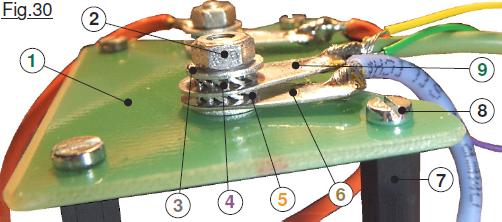

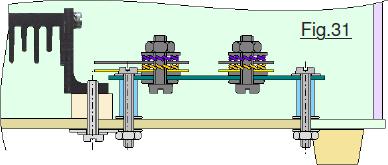

Montré en gros plan sur la Fig.30 le bornier de puissance réunissant les résistances au fusible et aux douilles de branchement de la batterie est constitué d’un morceau de circuit imprimé 1. (Cette plaque n’est pas cuivrée et sert de support isolant rigide.) Chaque borne est constituée d’un boulon ØM4 dont on observe l’écrou 2 qui presse l’assemblage entre des rondelles plates telles que 3. Les deux cosses réunies 6 et 9 sont « mordues » par les dents de la rondelle éventail 5. Cette « agression » diminue considérablement la résistance de conduction de la liaison électrique ainsi établie. La rondelle 4 assure le freinage de l’écrou par élasticité. La rondelle plate 3 autorise toutefois un desserrage relativement aisé pour déposer si utile le bloc thermique. Pour simplifier la vue, sur le dessin de la Fig.27 le bornier de puissance n’est pas représenté. La zone située en bas et à droite est représentés sur la Fig.31 sur laquelle figure le dessin de ce bornier qui se trouve entre les entretoises qui supportent le circuit imprimé principal. Sur ce dessin elles ne sont pas représentées.

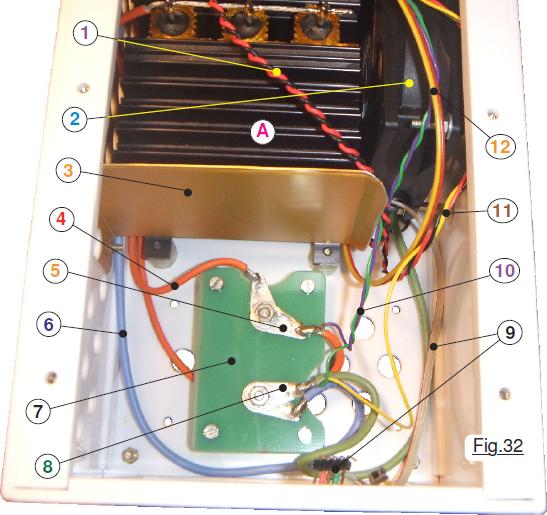

Encore un dernier petit regard indiscret sur la Fig.32 et nous allons pouvoir aborder l’intégration et l’assemblage de l’électronique de pilotage. Le dissipateur A domine avec en haut de l’image la réunion des trois résistances par le gros fil rouge que l’on retrouve en 4. En face des ailettes de refroidissement on voit le ventilateur 2. Rabattus au dessus pour dégager la zone inférieure la ligne 12 va à la LED 1. Guidant le flux d’air réchauffé par A le déflecteur 3 cloisonne le bloc thermique. Issu des trois résistances le gros fil rouge arrive en 4 branché sur le bornier par sa cosse indépendante. Sur la même borne est connectée la cosse 5 sur laquelle est soudé le gros fil orange qui va à la douille B. Sur cette cosse est aussi réuni le petit fil violet qui alimente le positif du ventilateur 2. Les trois résistances de puissance sont soudées entre elles dessous par le gros fil bleu 6 qui va à une cosse indépendante sur le plot recevant 8. De cette cosse 8 part le fil vert qui alimente par la ligne 10 le positif de 2. Arrivant par dessous le ventilateur 2 la ligne torsadée rouge et noir 1 amène GND et +12V vers le circuit imprimé principal. Elle est complétée en 11 par
le fil jaune arrivant du « point chaud » du support de fusible. Enfin en 9 on observe la ligne qui arrive du petit module thermistance avec à son extrémité le petit connecteur HE14 qui sera branché sur la carte Arduino via le circuit SHIELD LCD en gigogne.
