Un disjoncteur unipolaire de 16A...

Pourquoi faire ce disjoncteur de 16A ? Alors que je mets un différentiel de 30mA.

[Forthman]

le différentiel sert à te protéger en cas de défaut d'isolation

le disjoncteur sert à protéger l'installation en cas de court-circuit ou de surcharge

[Oracid]

le disjoncteur sert à protéger l'installation en cas de court-circuit ou de surcharge

Oui, je comprends, mais la ligne qui dessert ma cave est déjà protégé avec un disjoncteur 16A.

[Forthman]

et tu ne peux pas installer le différentiel dans le coffret principal avant le disjoncteur 16A ? (moins de boulot)

[Oracid]

et tu ne peux pas installer le différentiel dans le coffret principal avant le disjoncteur 16A ? (moins de boulot)

Oui, effectivement, je peux faire ça, je l'ai bien fait pour la salle de bain.
Mais c'est parce que je connais que voulais simplifier et faire un petit boitier spécial pour l'imprimante.
Parce que, mon compteur, c'est une vraie usine à gaz et moins j'y touche et mieux je me porte.
Je vais réfléchir.

[Melmet]

Alors demain je vais te donner la liste qu'il te faudra.



Mais, ca va fonctionner quand même sans.

[levend]

Quand j'ai fait l'armoire de ma CNC, l'électricien qui me conseillait de mettre le différentiel au plus près de la machine et donc dans l'armoire électrique de la CNC donc je te conseille de mettre le différentiel et les disjoncteurs dans un boitier au niveau de l'imprimante.

[Oracid]

Quand j'ai fait l'armoire de ma CNC, l'électricien qui me conseillait de mettre le différentiel au plus près de la machine et donc dans l'armoire électrique de la CNC donc je te conseille de mettre le différentiel et les disjoncteurs dans un boitier au niveau de l'imprimante.

Et bien voilà ! Cela conforte mon intuition.

Merci Melmet.
Pour le disjoncteur, je me demande si 16A ce n'est pas beaucoup.
L'idée d'un disjoncteur, n'est-il pas d'être au plus près de la puissance ?

[Melmet]

Bon 16A ca va te faire 3 prises:

   -1 ta machine

   -1 ton PC

   -1 une de reserve



T’inquiète ça va le faire

[Melmet]

Voila ce que tu peux mettre:

-Petit coffret : https://www.leroymer...electric&xtcr=6

-Inter diff 40A 30mA : https://www.leroymer...-40-a-ac-e36897

- Disjoncteur 16A: https://www.leroymer...ic-16-a-e143646

- Prises : ce genre la.

[Forthman]

avec pratiquement 200€ de budget t'es dur avec Oracid :kez_11:



Par contre je me demande s'il n'y a pas une petite confusion...

Le but est de protégé le coté distribution, ou l'imprimante ?



Normalement quand on fabrique une machine, elle comporte dans son armoire électrique

un disjoncteur (ou un fusible) qui est adapté à la puissance max de cette dernière.

Il n'y a pas besoin de disjoncteur différentiel car cette fonction est assurée par le tableau électrique général

(même le disjoncteur principal où arrive le cable EDF est un différentiel de 500mA)



Rajouter un disjoncteur 16A dans un coffret alors que la ligne est elle-même protégée par un tel

disjoncteur ne sert à rien.

Si tu veux te protéger contre un défaut de terre car le châssis de ta machine est conducteur, effectivement

tu dois vérifier la sensibilité de ton différentiel (30mA) ou en ajouter un dans ta cave.



Mais dans tous les cas tu dois avoir une protection sur ta machine, car si tu la branche ailleurs, elle ne sera plus protégée

contre les surtensions ou court-circuits.

Comme tu utilises une alimentation de PC, la protection est intégrée à cette dernière (un fusible normalement)

Après, comme c'est une alimentation "standard" pouvant délivrer pas mal d'Ampères , je te conseillerai de mettre

des fusible entre cette alim et les entrées de chaque carte raspberry

[Melmet]

Ce que je lui donne c'est juste a titre d'exemple.

Le différentiel est un interrupteur et juste cela, le disjoncteur est la pour protéger contre les court-circuits (seul lui a le pouvoir de coupure).



Apres les prises plexo, il peut en mettre juste une ou d'une autre marque.

[Forthman]

Comme je disais, ça dépend de ce qu'il veut protéger.

Mais si c'est pour avoir une machine autonome avec juste une prise 240v à brancher à la première prise venue,

il a juste besoin sur son boîtier :

d'un interrupteur (lumineux car c'est plus zoli)

http://fr.rs-online.com/web/p/interrupteurs-a-bascule/3779759/



et de quelques porte-fusibles (un général et un pour chaque carte après l'alim à découpage) :

http://fr.rs-online.com/web/p/porte-fusibles-a-montage-panneau/0563784/



Par contre il faut apporte un soin particulier à bien relier le châssis au fil de terre.

Et avoir une terre correcte reliée aux prise (sinon le différentiel ne sert à rien)

[Oracid]

Le but est de protégé le coté distribution, ou l'imprimante ?

Les deux !
Merci les garçons.

Du coup, j'ai été voir mon tableau. Il y a une partie ancienne protégée par un différentiel de 300mA et une partie neuve par un différentiel de 30mA.
Si je change le différentiel de la partie ancienne (où se situe ma cave) de 300mA en un de 30mA, le tour est joué. Non ?

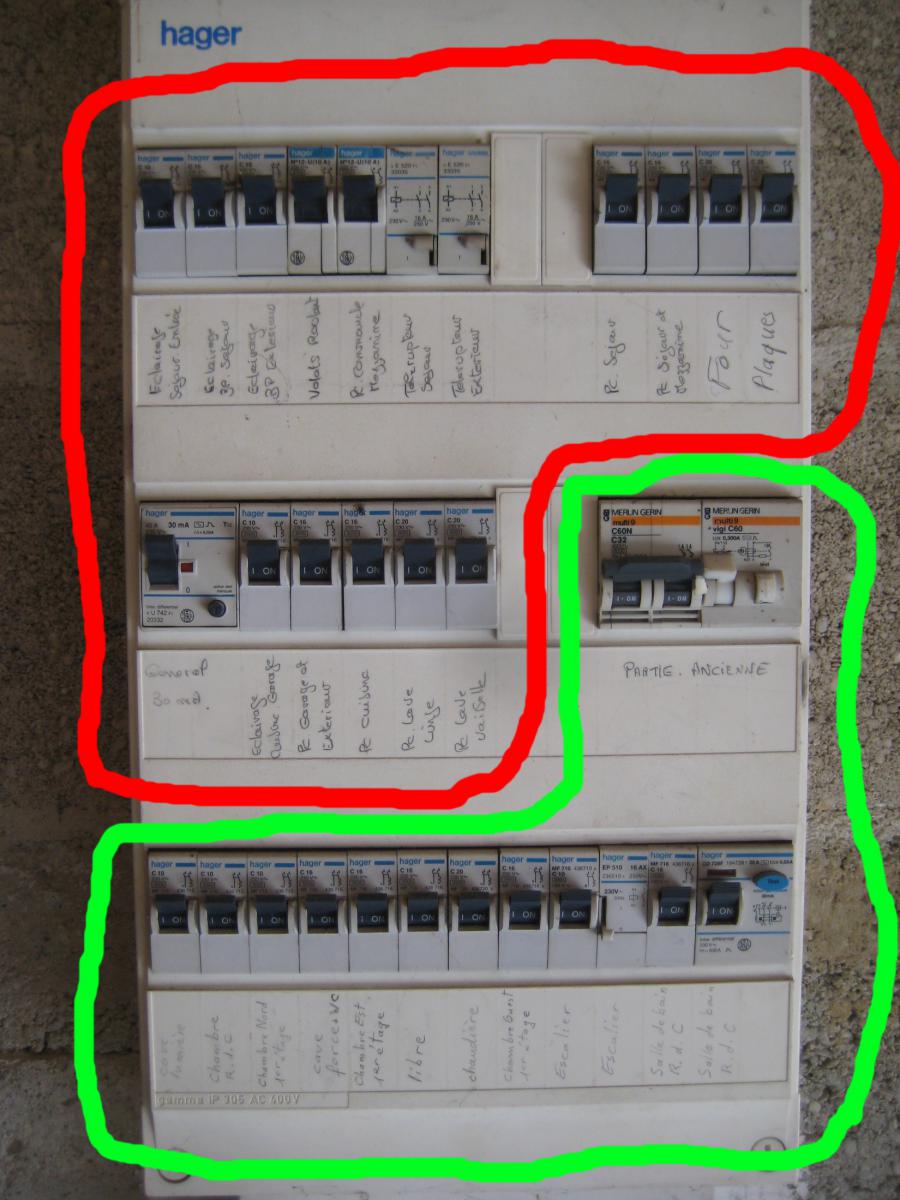

Le différentiel de la partie ancienne se trouve au dessus de là où c'est écrit "Partie ancienne".

Cliquez moi pour une plus grande image:


Oui, pour les fusibles, c'est OK.

J'ai reçu l'alim et les moteurs.

[levend]

Il faut un disjoncteur (ou fusible) pour le lit chauffant qui est en 220/240V.

[Oracid]

Il faut un disjoncteur (ou fusible) pour le lit chauffant qui est en 220/240V.

Oui, je pense aussi.

[Melmet]

Si je change le différentiel de la partie ancienne (où se situe ma cave) de 300mA en un de 30mA, le tour est joué. Non ?


Oui si tu veux

[Oracid]

Il faut un disjoncteur (ou fusible) pour le lit chauffant qui est en 220/240V.

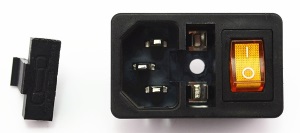

Peut-être que ce genre d'interrupteur avec fusible intégré est une bonne solution ?

https://fr.aliexpres...53-4d606eca77d3

[Melmet]

Alimentation commandée.
97,60 frais compris.

https://www.caseking...t-nese-073.html
Alim pc Seasonic Focus Plus 80.jpg

Ton alim possède déjà ce type d'inter et je pense aussi a une protection électronique.



Tu confirme?

[Oracid]

Le bouton de l'alim n'a pas de fusible : https://seasonic.com...-plus-550-gold/

J'envisageais ce type d'interrupteur général, en série avec celui de l'alim, pour le Heatbed (voir remarque de Levend, plus haut) qui chauffe quand même, avec ses 1500W.
