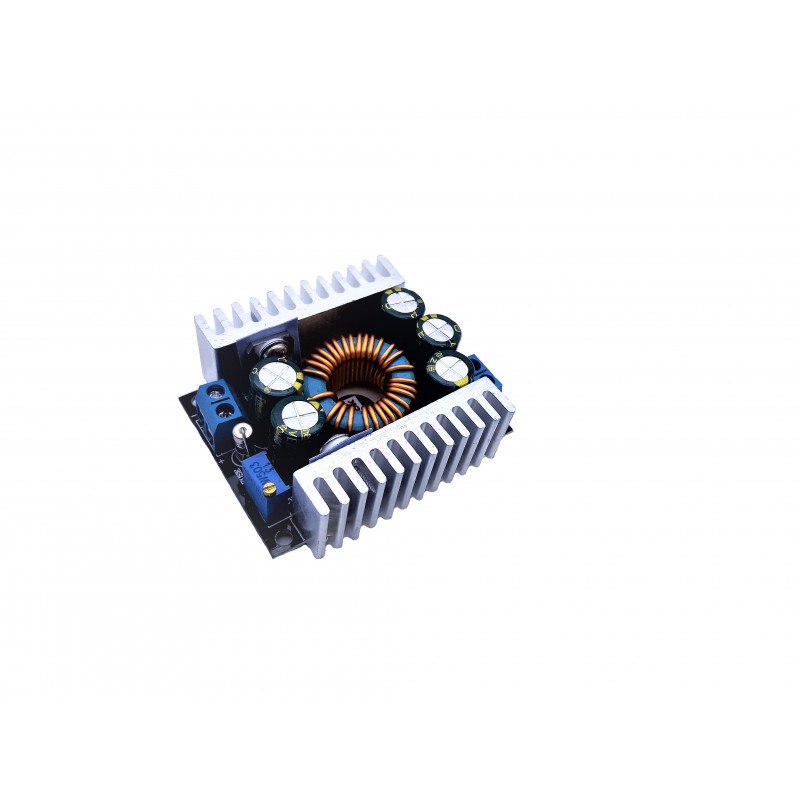

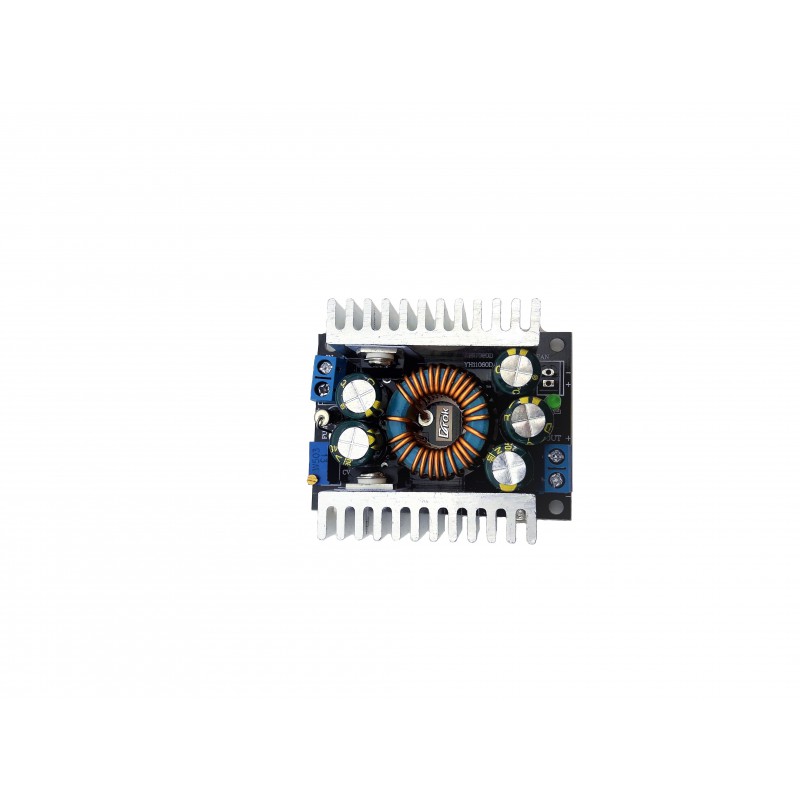

Convertisseur de tension réglable

Description :

Convertisseur de tension réglable step-down pour abaisser la tension de découpage. Ce convertisseur permet de fournir un minimum de 1.25V et un maximum de 36V suivant la batterie utilisée et un maximum de 8A en continu sans ventilation supplémentaire. Il possède également une protection de court-circuit à 14A et une protection contre la surchauffe.

Contrairement aux régulateurs linéaires, qui ont un mauvais rendement, ce régulateur utilise le principe du découpage ce qui permet à ce convertisseur d'obtenir de très bons rendements.
Les essais effectués montrent les résultats suivants :

• Rendement de 81% lorsque l'entrée est une source 12V et que la sortie est une tension 5V consommant 10A.
• Rendement de 86% lorsque l'entrée est une source 12V et que la sortie est une tension 5V consommant 6A.
• Rendement de 91% lorsque l'entrée est une source 24V et que la sortie est une tension 12V consommant 8A.
• Rendement de 94% lorsque l'entrée est une source 24V et que la sortie est une tension 19V consommant 6A.

Une régulation à découpage se base sur le même principe que le hachage de la tension envoyé à un moteur via PWM, le tout combiné avec un filtrage permettant de lisser au mieux la tension de sortie du système.

Malgré le bon rendement de cette carte, au vue des puissances effectives emmagasinées, un radiateur équipe cette carte pour favoriser la dissipation thermique afin de limiter l'échauffement de la carte.

Caractéristiques techniques :

• Dimensions : 60 * 50 * 20mm
• Tension d’entrée : 5V à 40V
• Tension de sortie : ajustable de 1.25V à 36V
• Puissance de sortie : 100W
• Courant de sortie : de 0 à 8A en continu
• Courant max : 12A avec ventilation
• Protection de court-circuit à 14A
• Température de fonctionnement : -40°C à +85°C
• Protection contre la surchauffe
• Rendement : de 80% à 94%
• Poids : 80g
