Capteur de courant INA219

Description :

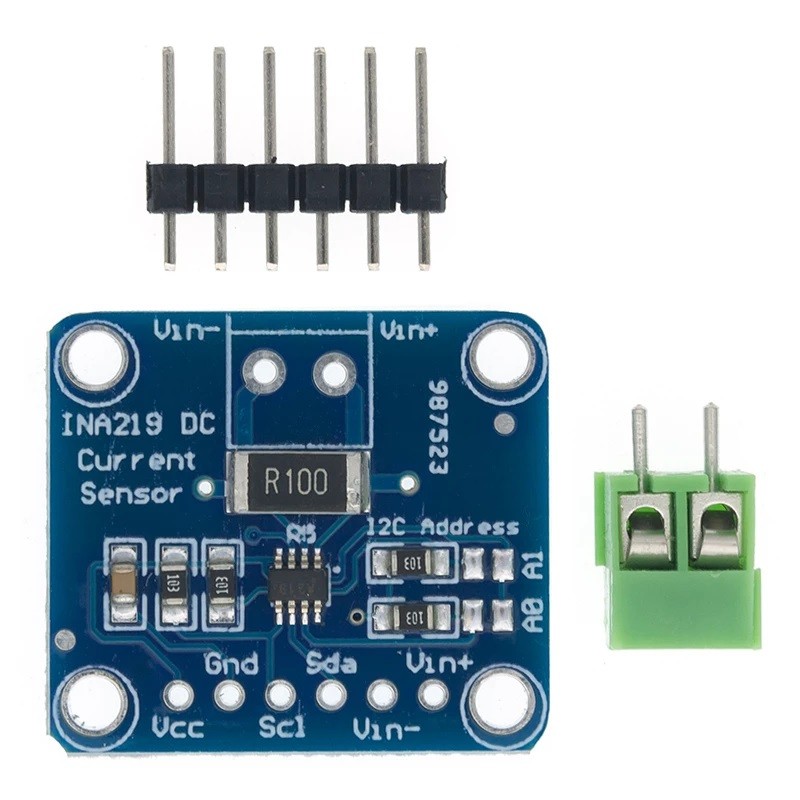

Le capteur INA219 est un capteur de courant et tension communiquant en I2C.
Ce capteur permettra de monitorer la tension et le courant dans vos petits montages électronique et dans vos petits robots.
Ce capteur de précision peut monitorer des tensions comprises entre 0 à 26V et des courants comprise entre -3,2A et 3,2A.
En mesurant la tension et le courant consommé vous pouvez en déduire la puissance consommée ( Puissance = Tension * Courant ).

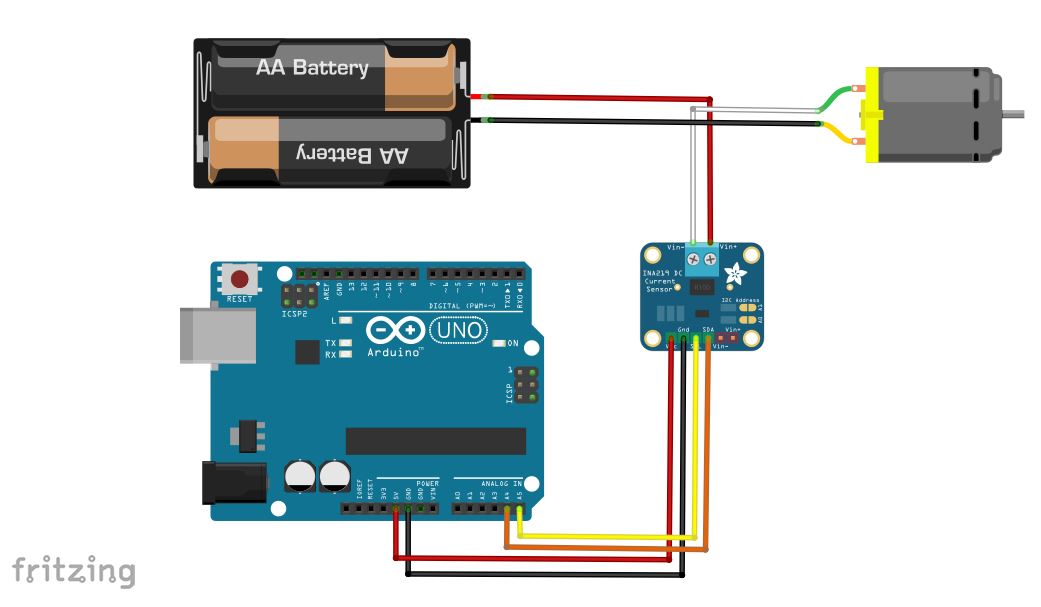

Schéma:

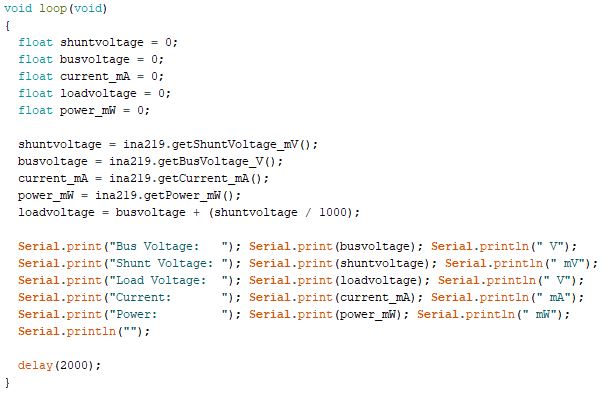

code exemple (proviens de la bibliothèque INA219):

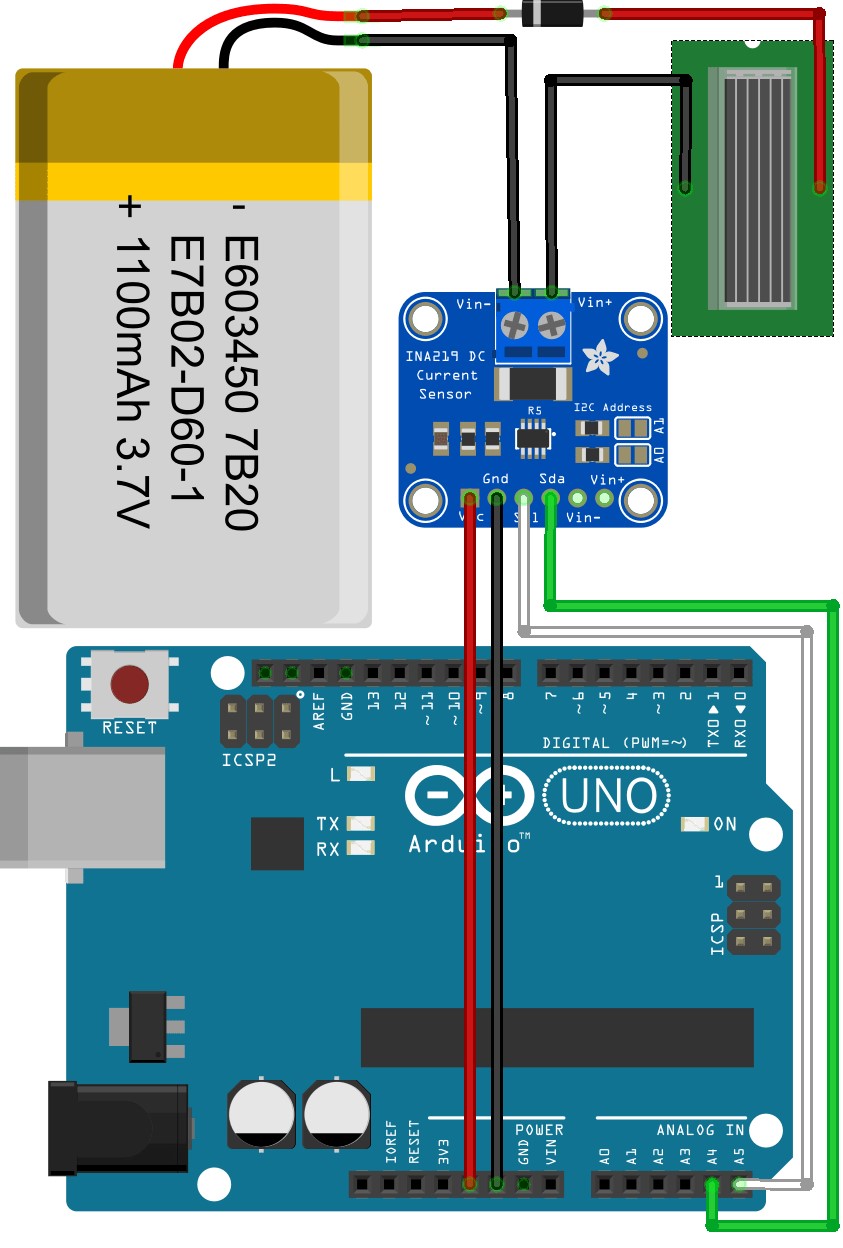

Autre exemple de câblage :

Caractéristiques techniques:

• Tension d'alimentation : 3 à 5,5V
• Plage de mesure du courant : -3,2A à +3,2A
• Plage de mesure de tension de bus : 0 à 26V
• Plage de température : -40 à 85°C
• Erreur max de précision : 1%
• Décalage max : 100uV

Liens utiles :

Vous avez besoin d’aide ? Des questions ?  Venez nous poser des questions via le forum associé !
