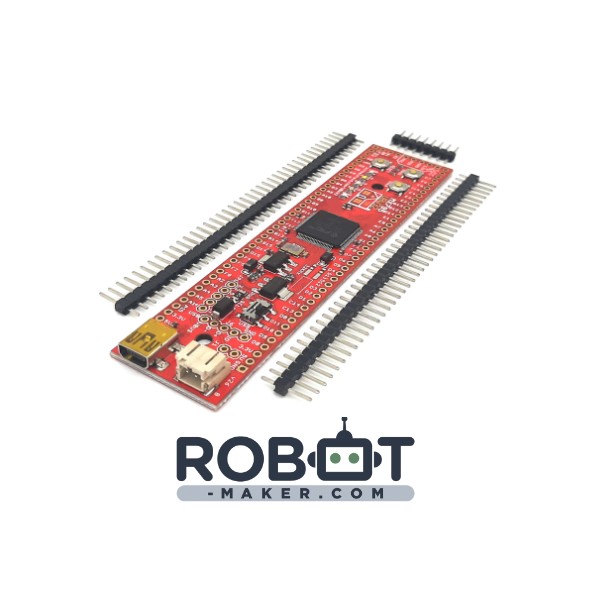

UBW32

Description :

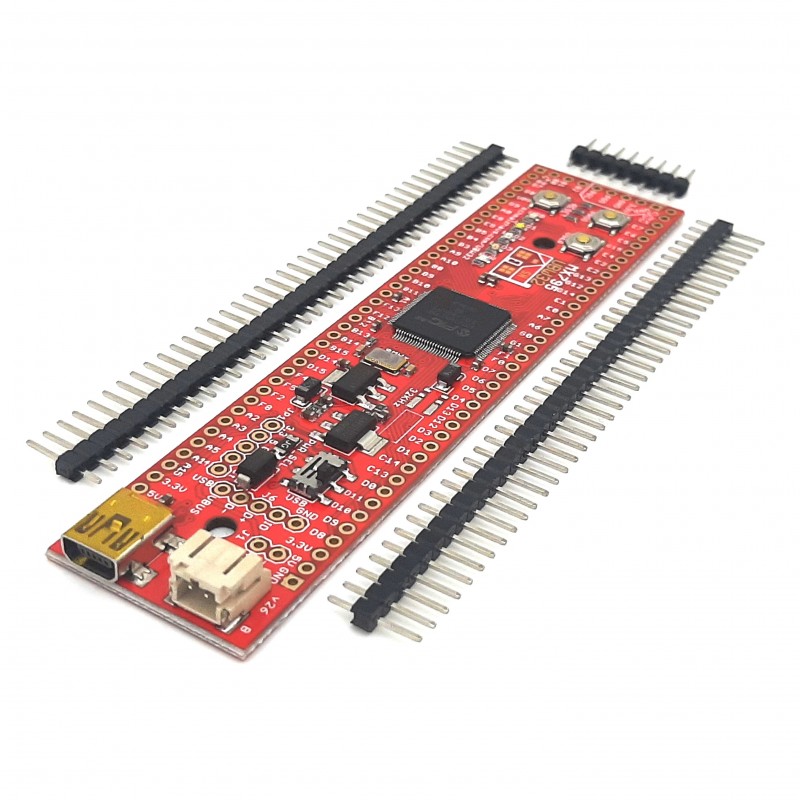

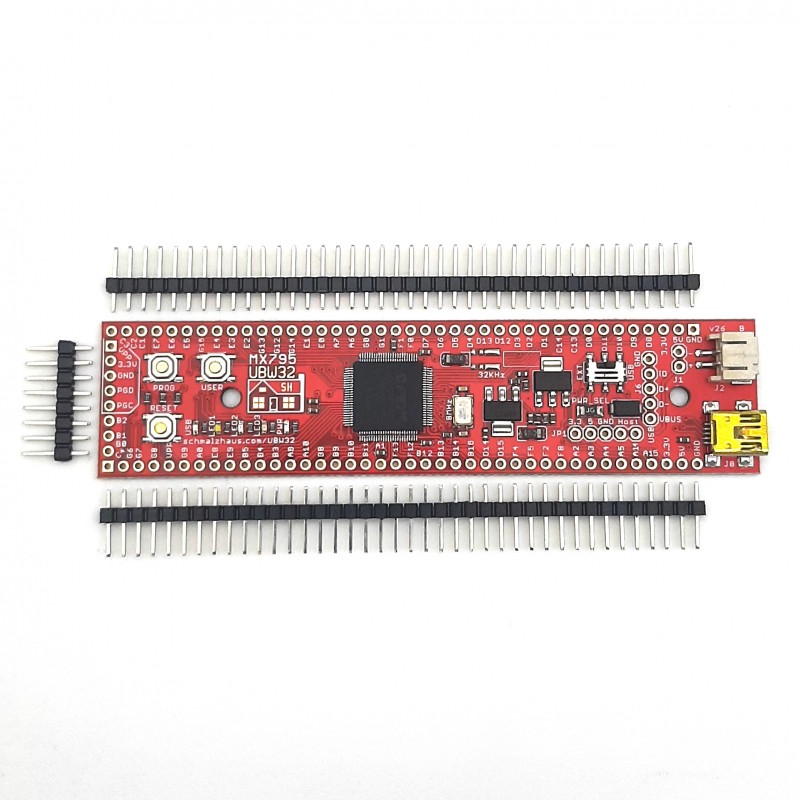

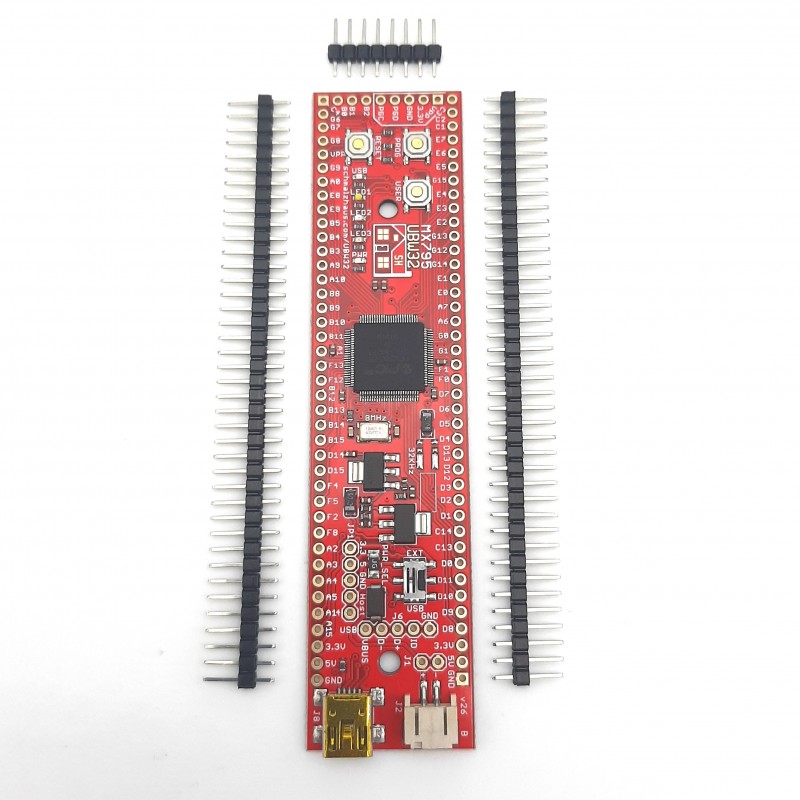

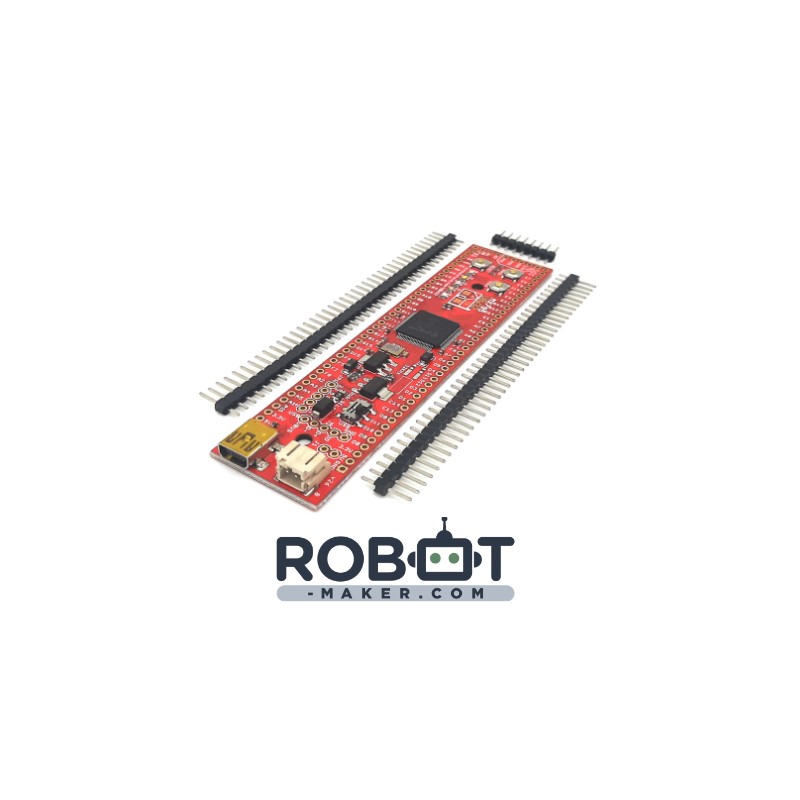

L'UBW32 est une petite carte électronique programmable à base de Pic32MX795 que vous pouvez brancher sur votre ordinateur (sous Windows, MacOS ou Linux).
Nous le fournissons de base avec un bootloader de pré-installé le rendant directement compatible avec l'IDE Arduino afin de facilement pouvoir le programmer.

L'UBW32 peut être branché sur une breadboard de plusieurs manières où vous pouvez brancher des fils directement sur celui-ci. Vous pouvez l'alimenter via la connexion USB ou à partir d'une source de tension externe. Il a 3 boutons-poussoirs (Reset, et 2 boutons définis par l'utilisateur) et 5 LEDs (Alimentation, USB, et 3 LED définies par l'utilisateur). Il éclate toutes les broches d'E/S (Entrée/Sortie) du PIC32 en broches autour de l'extérieur de la carte.

L'UBW32 a 32Ko de RAM et 512Ko de Flash. Il a 78 broches d'E/S utilisables, dont beaucoup peuvent être utilisées comme entrées analogiques. Le processeur fonctionne à 80 MHz et possède des périphériques matériels importants. L'UBW32 fonctionne avec un niveau logique 3.3V I / O, mais toutes les broches numériques seulement sont tolérantes à 5V (comme entrées) (notez que certaines broches qui ont l'air d'être numériques seulement ont des fonctionnalités analogiques - comme RC13 et RC14 qui peuvent se connecter à un cristal secondaire).

L'UBW32 utilise le PIC32MX795F512L CPU 32 bits de Microchip .

Si vous avez déjà utilisé un UBW ou une Arduino et que vous êtes frustré par le manque de puissance du processeur, le manque de mémoire, le manque de broches d'E/S, l'UBW32 est peut-être ce que vous cherchez ! Alors qu'il coûte seulement un peu plus que certains Arduino, il a beaucoup plus de puissance, notamment en termes de puissance du CPU.

Si vous voulez utiliser un débogueur matériel ou un programmeur avec l'UBW32, vous pouvez facilement vous connecter à l'UBW32 en utilisant les 5 broches standards ICSP. Elles sont situées le long du bord supérieur gauche de l'UBW32. Un PICKit3 peut être branché directement sur les broches ICSP de l'UBW32 avec un simple connecteur à 5 broches. Vous pouvez également utiliser ICD2 , ICD3 ou RealIce pour programmer / déboguer si vous voulez. Tout ceci est facultatif et n'est pas nécessaire, sauf si vous devez effectuer le débogage matériel de votre code.

La puce PIC32 est capable de faire des rôles USB OTG, USB Function et USB Host. Il y a une empreinte au bas de la carte pour un connecteur USB qui vous permettra de brancher n'importe quel périphérique USB dans l'UBW32. Il y a un cavalier qui vous permet d'alimenter le câble USB VBUS 5V si vous programmez votre UBW32 comme hôte USB.

Caractéristiques techniques :

• 78 broches d'E / S utilisables - tous les trous d'en-tête sur une grille de 2.54mm standard (grille 0.100" )
• 73 broches d'E / S utilisables disponibles le long des bords, permettent un montage facile sur des longues plaques d'essais de type "DIP" comme la " breadboard maxi "
• Connexion miniUSB - fournit une alimentation et une connexion USB à pleine vitesse au PC (connecteur Mini-B soudé sur le dessus de la carte) via un câble mini usb ( non fournis )
• Régulateur de puissance 3.3V intégré. Le régulateur de puissance 5V permet une tension d'alimentation plus élevée (batterie ou autre)
• Le commutateur Power Select permet de choisir entre l'alimentation USB et l'alimentation externe (agit comme un interrupteur de mise sous tension)
• Broches GND, 3.3V et 5V disponibles sur les deux côtés pour un possible montage vertical de la carte sur une plaque d'essais
• 5 LEDS - 1 pour l'alimentation, 1 pour l'usb, 3 sous le contrôle du logiciel
• 3 boutons-poussoirs - 1 pour la réinitialisation, 2 pour l'utilisation du logiciel.

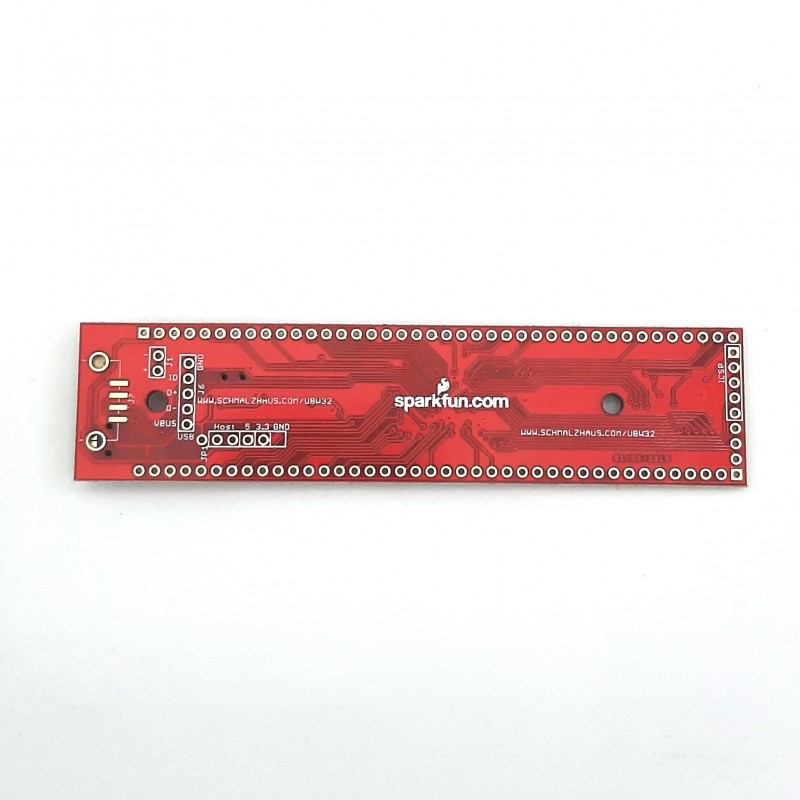

• 100 "En-tête et empreinte (en bas de la carte) pour connecteur USB Host (type A) - avec le bon logiciel, permet la fonctionnalité de l'hôte USB
• Taille de carte ultra réduite : 7,11 mm de haut (.28 ") , 111,76 mm de long (4.4"), 25.4 mm de large ( 1")
• 2 trous de montages
• Utilise le processeur PIC32MX795 - 80MHz, 512K Flash, 128K RAM, noyau CPU MIPS (outils de développement gratuits de Microchip)
• Un fusible de protection d'entrée permet 500mA de l'alimentation d'énergie
• Puissance d'entrée externe protégée par une diode
