69 réponses à ce sujet

[Path]

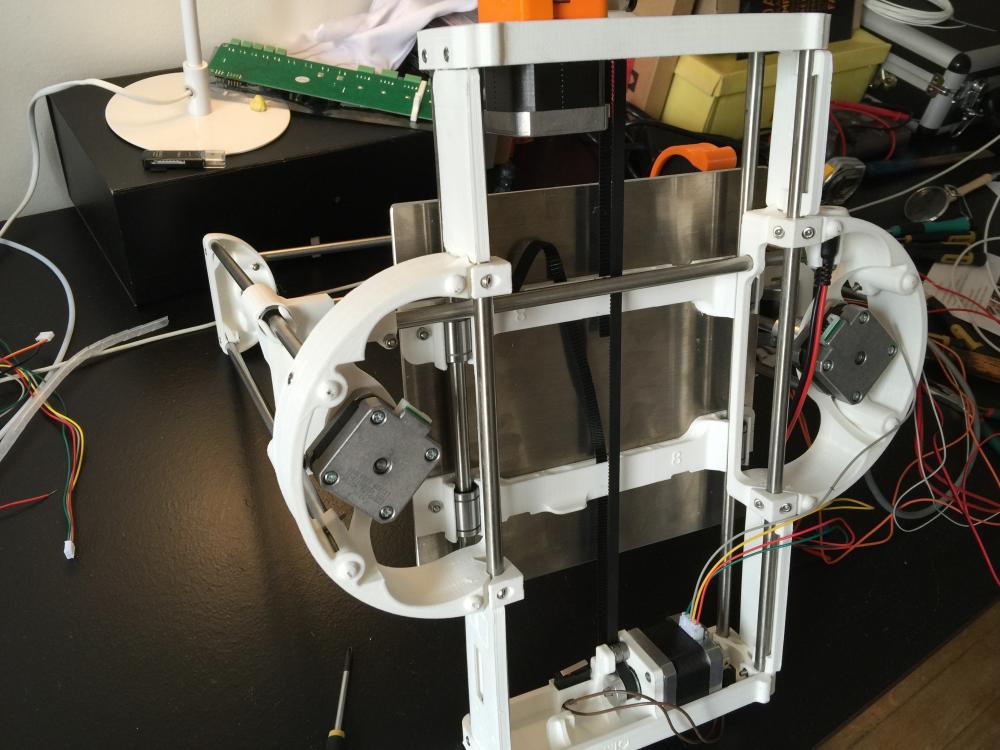

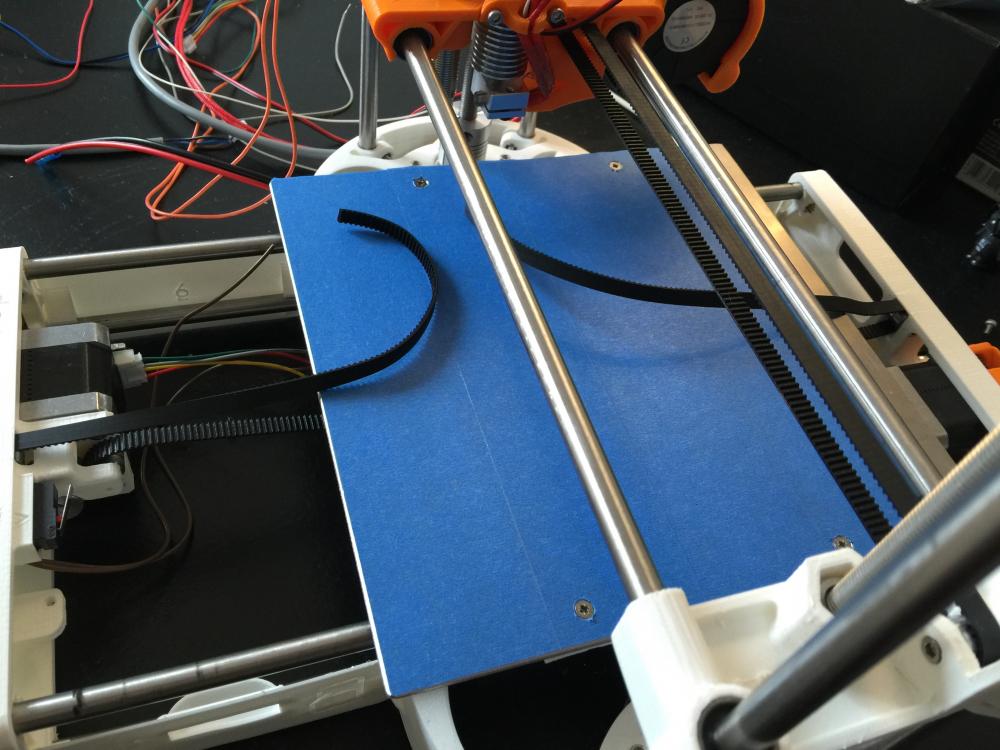

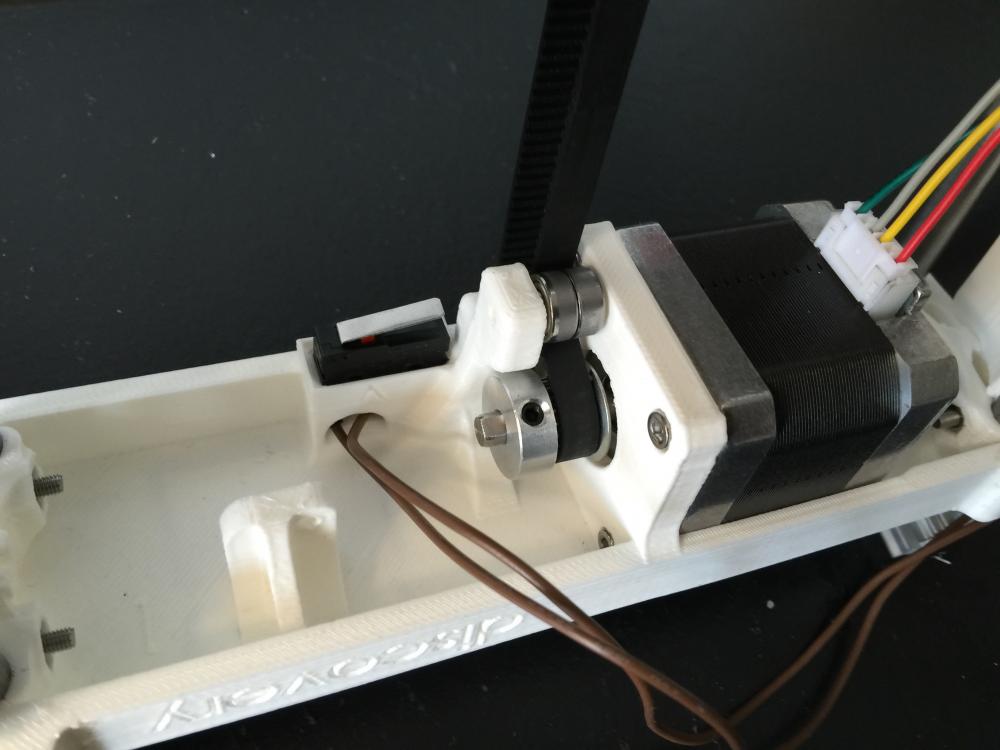

Chapitre 3, étape 3 et 4, le plateau et sa courroie Y.



Pas de pb pour placer le plateau. Par contre, pour placer la courroie, il faut retourner l'imprimante. (Idem pour la carte Melzi à l'étape suivante.) Après 2 min d'observation, on repère le passage de la courroie. Si on arrondie les extrémités de la courroie, elle passe sans problèmes dans les coins carrés . La fixation sous le plateau est similaire à celui de la tête.







[Path]

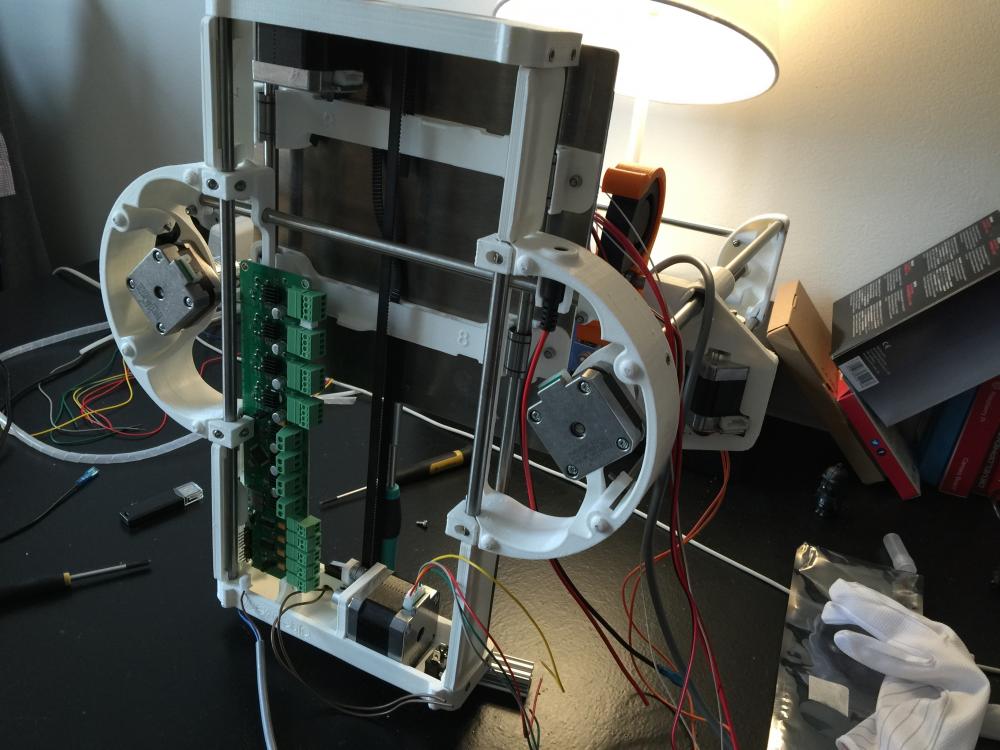

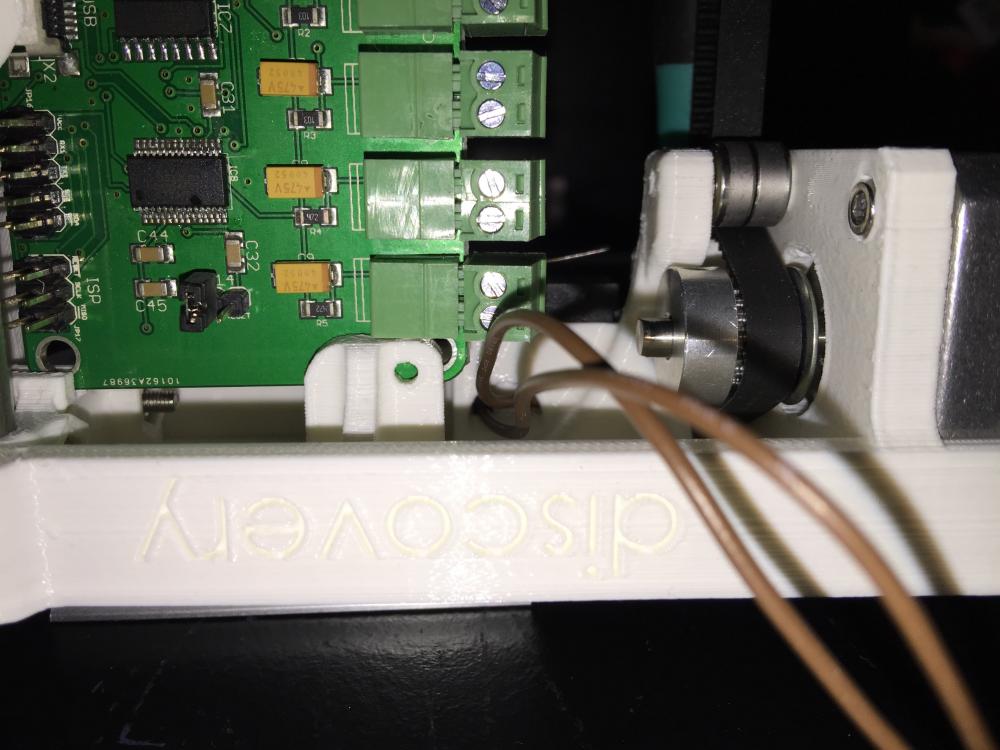

Chapitre 4 étape 1 : installation de la carte

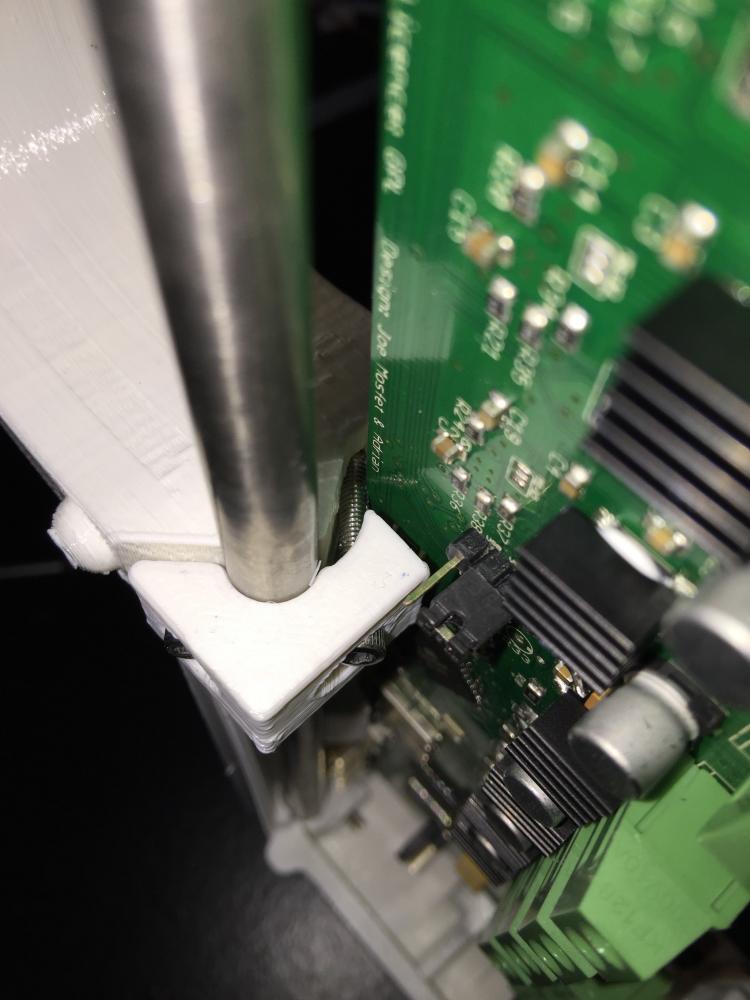

C'est là que les ennuis commencent ... Impossible de faire entrer la carte !





Je m'y suis repris à plusieurs fois et je ne vois pas comment. Les tutos que j'ai vu sur le net n'en parlent pas. Ha le beau mail que je vais leur faire !!



D'un coté,





En bas,

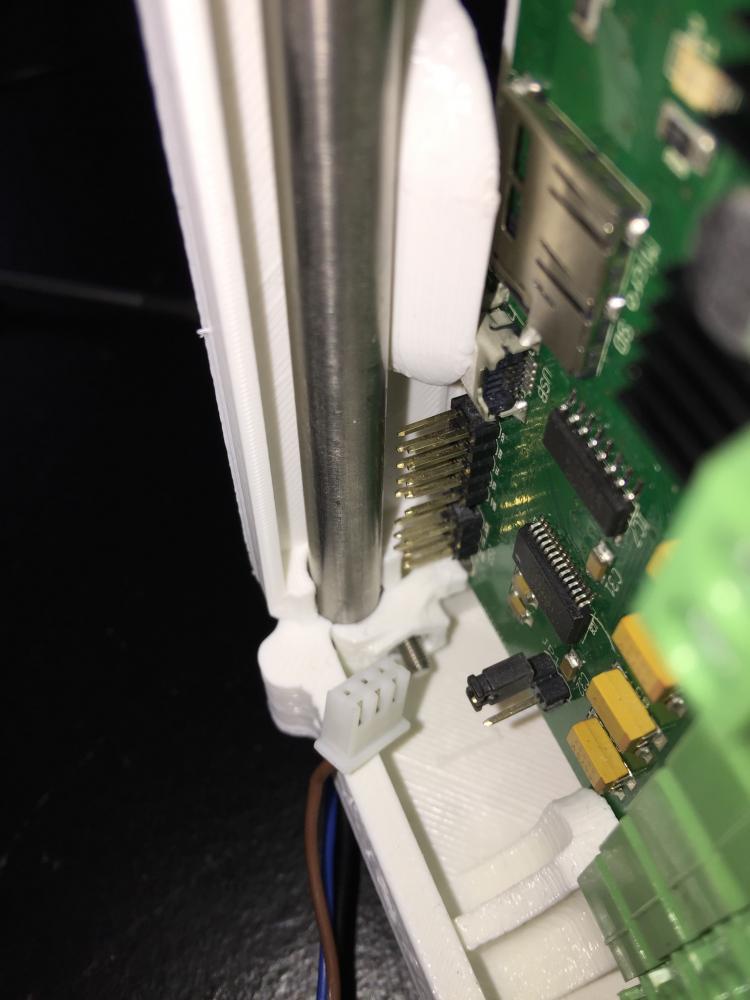

En bas à gauche, il faudrait que je fixe le connecteur du palpeur sous la barre ... Pas la place !! Le manuel indique qu'il faut "plier un peu délicatement" les 3 pins ... J'en ai plié qu'un. J'ai retiré le câble marron de la fiche pour le brancher seul. Et pour protéger le pin adjacent, j'ai placé dessus un jumper inutilisé de la carte.

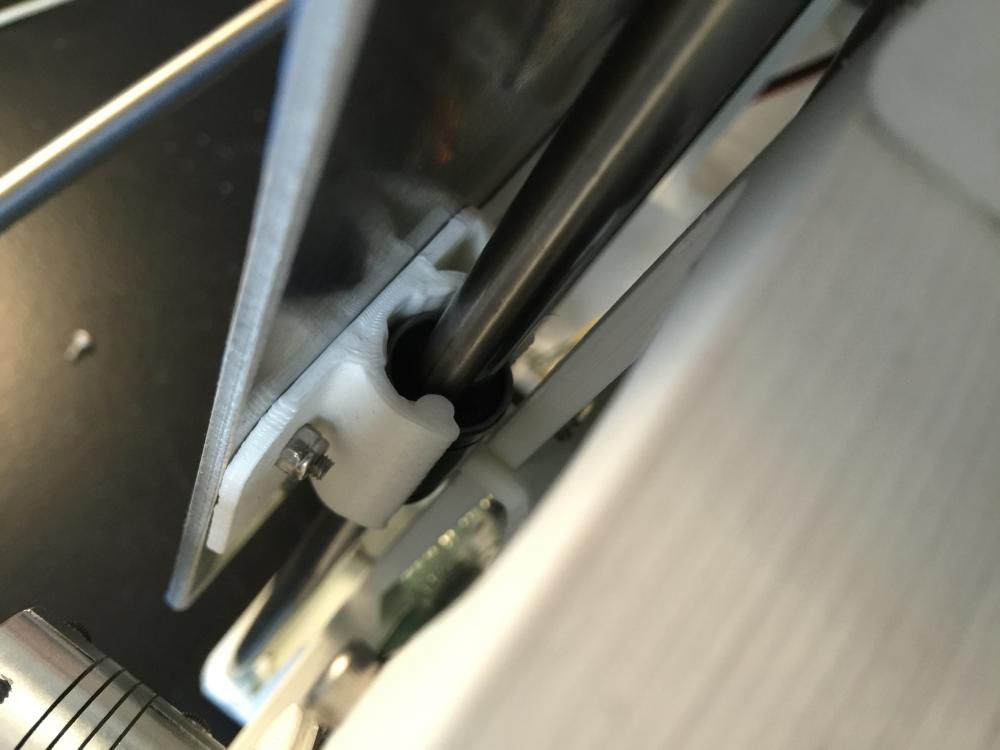

Derrière (sur le dessus, en position normale), le roulement Y passe à 1 mm de la fixation ...





Tout cela représente des compromis que je ne veux pas accepter. J'entreprends de déporter la carte à coté de l'imprimante ...

[Oracid]

J'entreprends de déporter la carte à coté de l'imprimante ...

Moi, j'attendrais la réponse à ton mail.
Courage.

[Path]

J'ai envoyé un mail mais j'ai peu d'espoirs qu'il y ait une solution. Il faudrait prévoir un passage dans sur le circuit imprimé ou bien revoir l'emplacement de la carte dans la chassis.



En attendant, la carte est de travers mais je peux avancer.

[Path]

J'ai reçu une première réponse du support concernant le téléchargement du manuel de montage.







Nous travaillons sur la dernière génération de la notice qui arrive très vite.

[Jan]

Merci pour ce retour, ça permet également de voir comment se comporte le support client de chez Dagoma face aux éventuels problèmes de montage.

[Path]

J'ai eu d'autres échanges par mail aujourd'hui au sujet de la carte. Très réactif. Ils admettent que c'est un pb  Mais ils n'ont pas apporté, pour le moment, de solution à ce pb.



J'ai essayé de placer la carte à coté, mais il faut rallonger beaucoup de câbles.

Pour le moment la carte est à sa place mais de travers. Je lui imprimerai un support à sa mesure

[Path]

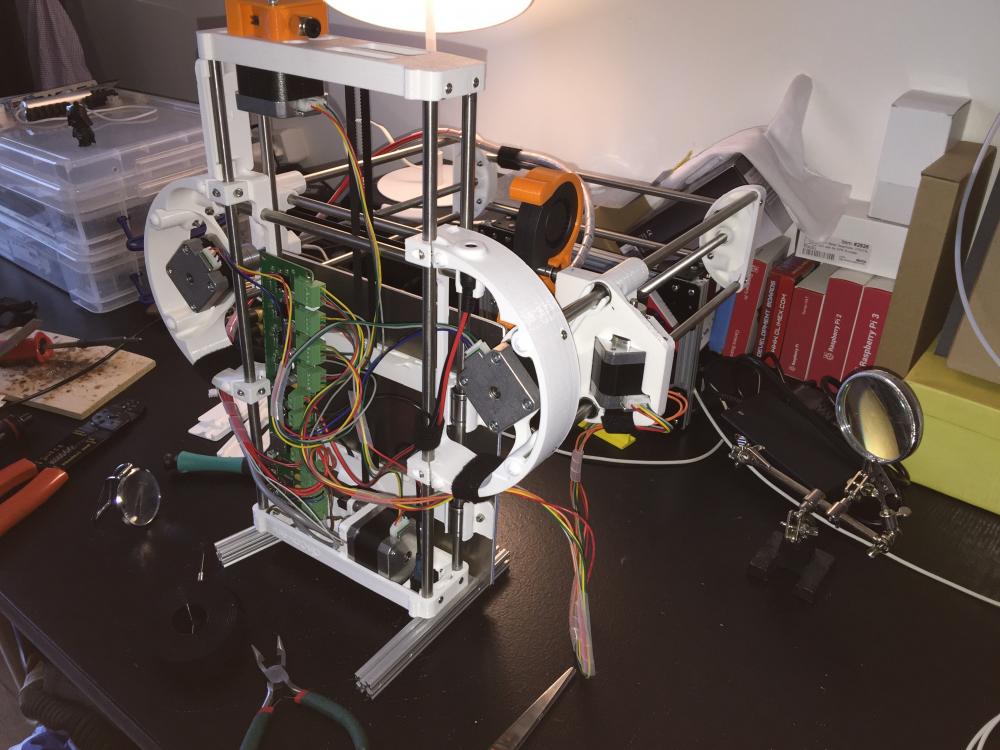

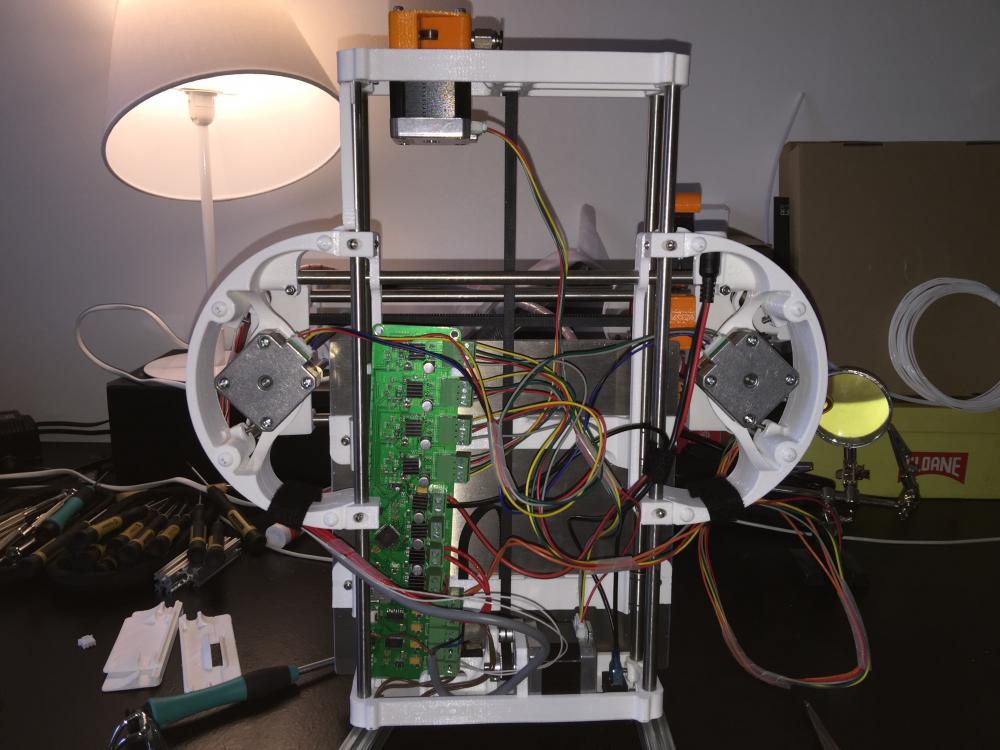

Chapitre 4, Carte ... à moitié et câblage terminé.



C'est quand même un peu rock'n'roll pour passer les câbles et faire ça propre.

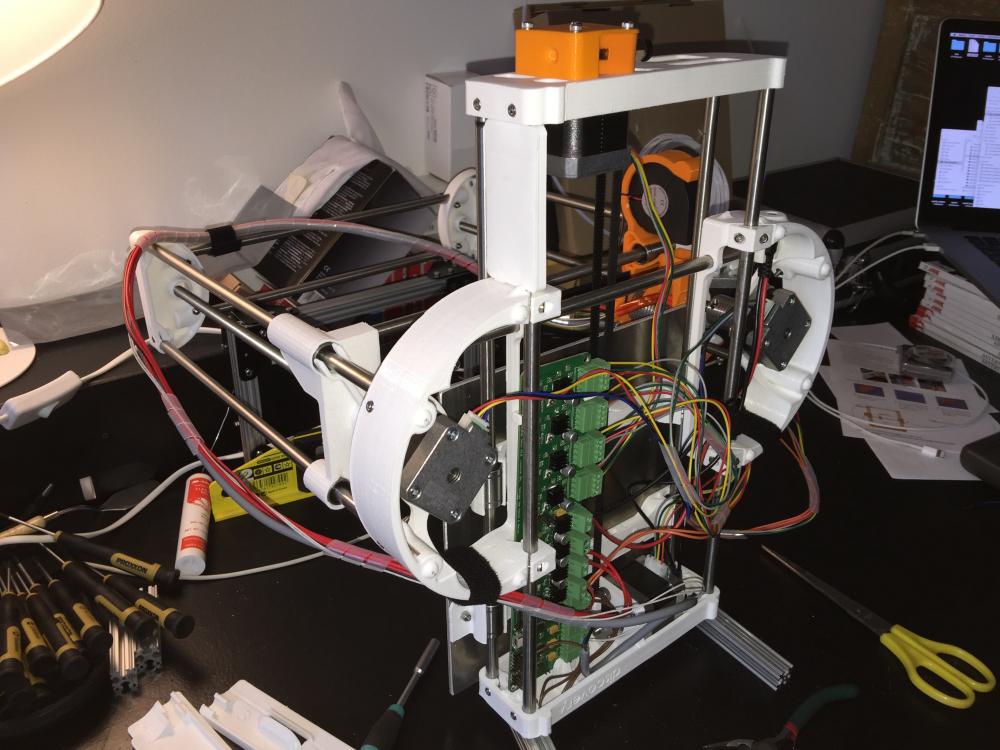

Le montage terminé. Je passe aux vérifications et tests.

[Path]

Faut bien régler le parallélisme, elle calibre le z toute seul sur 4 point du plateau !!

Mettre à jour le logiciel, tout est bien expliqué mais encore pas simple.

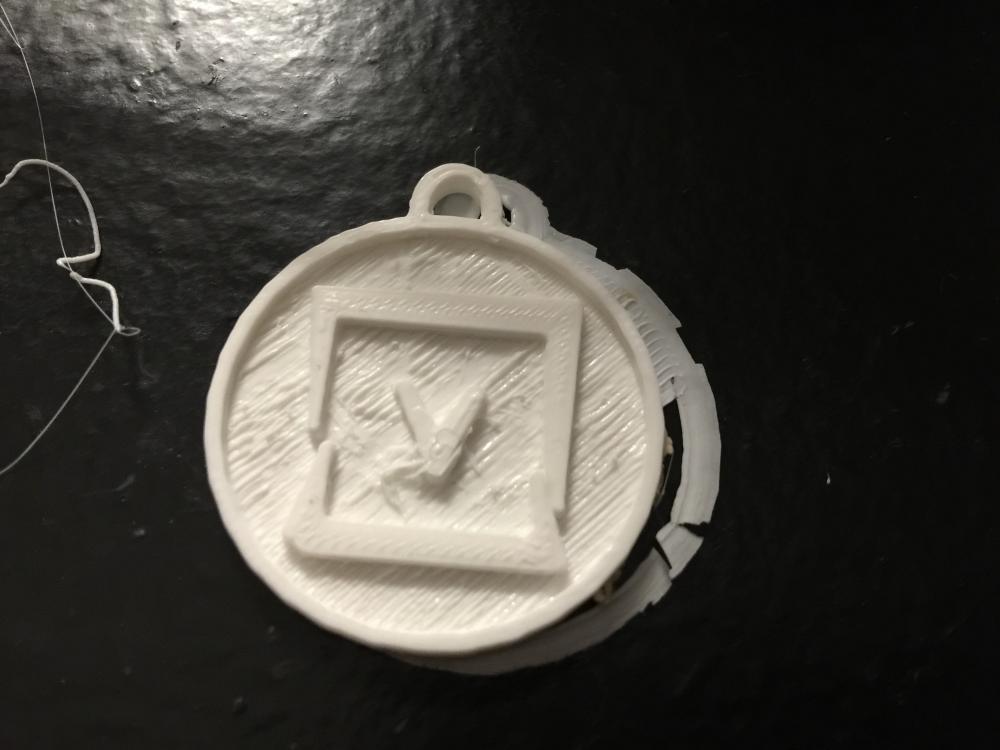

Et tadaaa (petite danse de la joie  ), première impression : le fameux médaillon de test.







J'ai entendu sauter la courroie X quand elle s'est décalée ... je vais check ça !!

[Jan]

Félicitations pour le super boulot !! Donc au final ça t'aura pris combien d'heures ?

[Path]

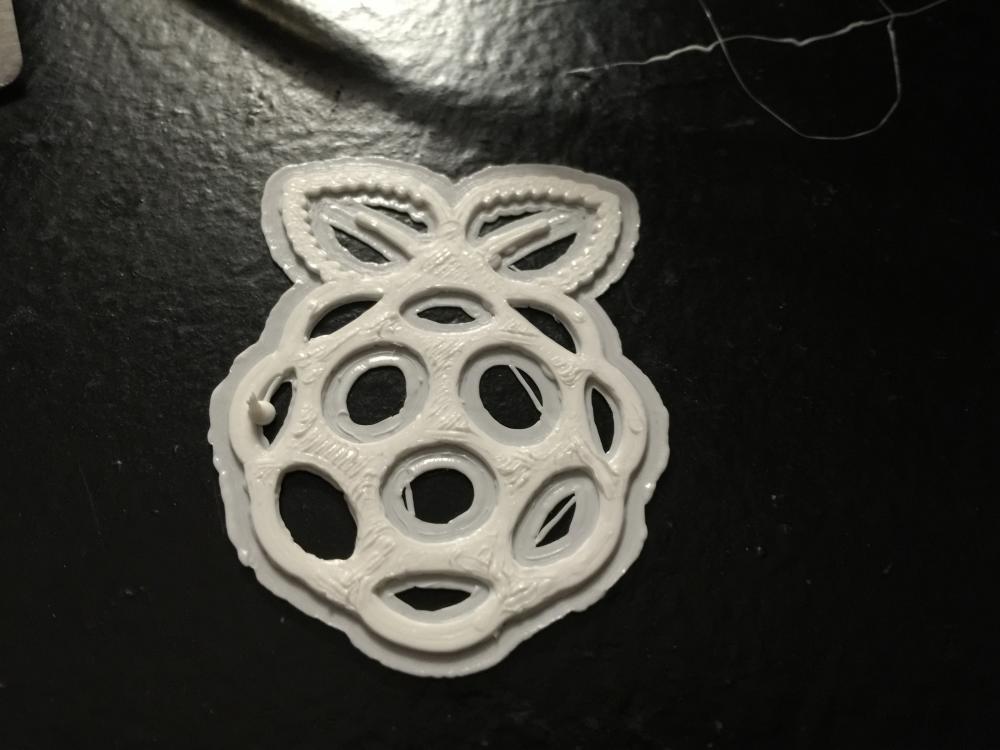

2eme impression sans fausse note. Avec les mêmes paramètres : tout au plus rapide.



Ça doit être comme les crêpes, le première n'est jamais bonne.





Bilan, c'est un peu rock'n'roll mais on y arrive assez facilement. Pour 299 €, un monde nouveau vient de s'ouvrir !!





Donc au final ça t'aura pris combien d'heures ?



Le montage aura duré environ 22 h



Il ne reste qu'à apprendre à me servir des logiciels de conception 3D

[Oracid]

Bravo ! T'es le meilleur !
Ta vidéo est en vitesse réelle ou en accéléré ?
Je ne me rends pas compte du résultat avec ton médaillon. Ça te dirait d'imprimer une poutre LEGO de ma conception ?
Je joints le fichier stl.
Non, ça ne marche pas...
Voici un lien vers mon fichier, mais attention de bien cliquer sur le bouton "Téléchargez" à gauche du bouton "Partagez" et pas sur autre chose :
http://www.4shared.com/file/09TQqdfEce/Poutre_15_X.html

[Jan]

En effet le lien 4shared est plein de pub je n'ai pas réussi à le télécharger au final et me suis retrouvé avec plein de pages ouvertes. Tu peux me l'envoyer par e-mail si tu veux je le mettrai sur notre serveur

[Path]

La video est en vitesse normale.

Le médaillon est raté, la courroie X a sauté sur qq crans après la 2eme couche. J'ai ajouté des cales sous l'imprimante pour le 2eme



Idem Je n'ai rien compris pour télécharger.

[Oracid]

Oui, 4shared, c'est bien pourri !

La vitesse d'impression me parait tout à fait correcte.

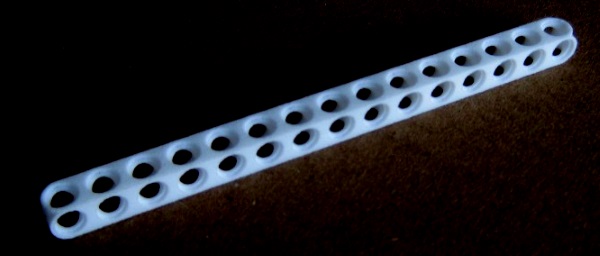

Voici le lien de la poutre LEGO sur Sculpteo en 3D, http://www.sculpteo.com/fr/print/poutre-15-x-3/DxuLzCUa?basket=1&noclickredirect=1

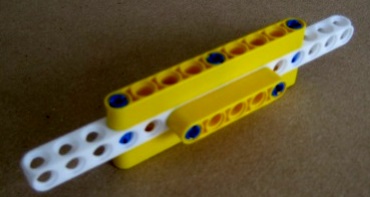

L'intérêt de cette poutre est qu'elle permet un montage perpendiculaire. Voici 2 images:


Le seul intérêt de l'imprimer, c'est de comparer avec ce que fait Sculpteo. Mais c'est pas obligé, bien sûr.
J'ai envoyé le fichier à Jan.

[Jan]

Il est désormais sur le serveur ici :

http://www.robot-maker.com/forum/Poutre-15-X.stl

[Path]

j'ai bien reçu le fichier.

Je lancerai l'impression ce soir en mettant en qualité max. Ce sera mon test en qualité haute

Je vous tiens au courant.

[Path]

Ci-dessous le fichier de mise à jour ou on pourrait dire fichier de paramétrage à jour du logiciel Cura (version Dagoma).

Il liste tous les paramètres à disposition. La version de Cura mise à disposition par Dagoma ne contient pas d'interface pour manipuler ces données.





Ce lien donne une explication en FR de ces paramètres.

 emploi Cura Witbox.pdf   551,28 Ko   328 téléchargement(s)



Ce fichier contient les préréglages qui facilitent l'accès aux débutants : type de filament, remplissage, précision.

On peut ajouter ces propres configurations.



Spoiler

<?xml version="1.0" encoding="utf-8"?>
<Dagoma_XML_Config>
  <Bloc_Initiliastion />
  <Bloc_Filaments>
    <Filament name="PLA Filo3d">
      <print_temperature>215</print_temperature>
      <filament_diameter>1.75</filament_diameter>
      <filament_flow>100</filament_flow>
    </Filament>
    <Filament name="PLA OctoFiber">
      <print_temperature>215</print_temperature>
      <filament_diameter>1.75</filament_diameter>
      <filament_flow>99</filament_flow>
    </Filament>
    <Filament name="PLA ColorFabb">
      <print_temperature>220</print_temperature>
      <filament_diameter>1.73</filament_diameter>
      <filament_flow>94</filament_flow>
    </Filament>
    <Filament name="PLA PolyPlus">
      <print_temperature>210</print_temperature>
      <filament_diameter>1.75</filament_diameter>
      <filament_flow>100</filament_flow>
    </Filament>
    <Filament name="PLA PolyMax">
      <print_temperature>210</print_temperature>
      <filament_diameter>1.75</filament_diameter>
      <filament_flow>95</filament_flow>
    </Filament>
    <Filament name="PLA PolyFex">
      <print_temperature>230</print_temperature>
      <filament_diameter>1.75</filament_diameter>
      <filament_flow>115</filament_flow>
    </Filament>
    <Filament name="Autre PLA">
      <print_temperature>205</print_temperature>
      <filament_diameter>1.75</filament_diameter>
      <filament_flow>100</filament_flow>
    </Filament>
  </Bloc_Filaments>
  <Bloc_Remplissage label="Remplissage :">
    <Remplissage name="Creux (Coque)">
      <fill_density>0</fill_density>
    </Remplissage>
    <Remplissage name="Rempli">
      <fill_density>17</fill_density>
    </Remplissage>
    <Remplissage name="Renforce">
      <fill_density>33</fill_density>
    </Remplissage>
  </Bloc_Remplissage>
  <Bloc_Precision label="Précision :">
    <Precision name="rapide">
      <layer_height>0.2</layer_height>
      <solid_layer_thickness>1</solid_layer_thickness>
      <wall_thickness>0.8</wall_thickness>
      <print_speed>60</print_speed>
      <temp_preci>10</temp_preci>
      <travel_speed>150</travel_speed>
      <bottom_layer_speed>17</bottom_layer_speed>
      <infill_speed>60</infill_speed>
      <inset0_speed>50</inset0_speed>
      <insetx_speed>60</insetx_speed>
    </Precision>
    <Precision name="Standard">
      <layer_height>0.15</layer_height>
      <solid_layer_thickness>1.05</solid_layer_thickness>
      <wall_thickness>1.2</wall_thickness>
      <print_speed>45</print_speed>
      <temp_preci>5</temp_preci>
      <travel_speed>60</travel_speed>
      <bottom_layer_speed>17</bottom_layer_speed>
      <infill_speed>50</infill_speed>
      <inset0_speed>40</inset0_speed>
      <insetx_speed>45</insetx_speed>
    </Precision>
    <Precision name="Fin">
      <layer_height>0.1</layer_height>
      <solid_layer_thickness>1</solid_layer_thickness>
      <wall_thickness>1.2</wall_thickness>
      <print_speed>35</print_speed>
      <temp_preci>0</temp_preci>
      <travel_speed>50</travel_speed>
      <bottom_layer_speed>15</bottom_layer_speed>
      <infill_speed>40</infill_speed>
      <inset0_speed>25</inset0_speed>
      <insetx_speed>35</insetx_speed>
    </Precision>
    <Precision name="Filament Flexible">
      <layer_height>0.1</layer_height>
      <solid_layer_thickness>0.6</solid_layer_thickness>
      <wall_thickness>1.2</wall_thickness>
      <print_speed>20</print_speed>
      <temp_preci>0</temp_preci>
      <travel_speed>50</travel_speed>
      <bottom_layer_speed>12</bottom_layer_speed>
      <infill_speed>12</infill_speed>
      <inset0_speed>16</inset0_speed>
      <insetx_speed>20</insetx_speed>
    </Precision>
  </Bloc_Precision>
  <Bloc_Support label="Renfort pour impression">
    <Support_Enable>
      <support>Touching buildplate</support>
    </Support_Enable>
    <Support_Disable>
      <support>None</support>
    </Support_Disable>
    <Bloc_Brim label="Accroche sur plateau étendu">
      <Brim_Enable>
        <platform_adhesion>Brim</platform_adhesion>
      </Brim_Enable>
      <Brim_Disable>
        <platform_adhesion>None</platform_adhesion>
      </Brim_Disable>
    </Bloc_Brim>
  </Bloc_Support>
  <Discovery200>
    <machine_name>Discovery</machine_name>
    <machine_type>Discovery</machine_type>
    <machine_width>200</machine_width>
    <machine_depth>200</machine_depth>
    <machine_height>200</machine_height>
    <extruder_amount>1</extruder_amount>
    <has_heated_bed>False</has_heated_bed>
    <machine_center_is_zero>False</machine_center_is_zero>
    <machine_shape>Square</machine_shape>
    <nozzle_size>0.4</nozzle_size>
    <extruder_head_size_min_x>15</extruder_head_size_min_x>
    <extruder_head_size_min_y>40</extruder_head_size_min_y>
    <extruder_head_size_max_x>15</extruder_head_size_max_x>
    <extruder_head_size_max_y>115</extruder_head_size_max_y>
    <extruder_head_size_height>35</extruder_head_size_height>
    <gcode_flavor>DiscoGCode</gcode_flavor>
    <retraction_enable>True</retraction_enable>
  </Discovery200>
  <Config_Adv>
    <retraction_speed>50</retraction_speed>
    <retraction_amount>4</retraction_amount>
    <bottom_thickness>0.26</bottom_thickness>
    <layer0_width_factor>100</layer0_width_factor>
    <object_sink>0</object_sink>
    <cool_min_layer_time>8</cool_min_layer_time>
    <fan_enabled>True</fan_enabled>
  </Config_Adv>
  <Config_Expert>
    <retraction_min_travel>1.5</retraction_min_travel>
    <retraction_combing>True</retraction_combing>
    <retraction_minimal_extrusion>0.02</retraction_minimal_extrusion>
    <retraction_hop>0</retraction_hop>
    <skirt_line_count>2</skirt_line_count>
    <skirt_gap>3</skirt_gap>
    <skirt_minimal_length>150</skirt_minimal_length>
    <fan_full_height>0.5</fan_full_height>
    <fan_speed>20</fan_speed>
    <fan_speed_max>100</fan_speed_max>
    <cool_min_feedrate>20</cool_min_feedrate>
    <cool_head_lift>False</cool_head_lift>
    <solid_top>True</solid_top>
    <solid_bottom>True</solid_bottom>
    <fill_overlap>25</fill_overlap>
    <support_type>Lines</support_type>
    <support_angle>50</support_angle>
    <support_fill_rate>20</support_fill_rate>
    <support_xy_distance>0.7</support_xy_distance>
    <support_z_distance>0.15</support_z_distance>
    <spiralize>False</spiralize>
    <simple_mode>False</simple_mode>
    <brim_line_count>5</brim_line_count>
    <raft_margin>5</raft_margin>
    <raft_line_spacing>3</raft_line_spacing>
    <raft_base_thickness>0.3</raft_base_thickness>
    <raft_base_linewidth>1</raft_base_linewidth>
    <raft_interface_thickness>0.27</raft_interface_thickness>
    <raft_interface_linewidth>0.4</raft_interface_linewidth>
    <raft_airgap>0.22</raft_airgap>
    <raft_surface_layers>2</raft_surface_layers>
    <fix_horrible_union_all_type_a>True</fix_horrible_union_all_type_a>
    <fix_horrible_union_all_type_b>False</fix_horrible_union_all_type_b>
    <fix_horrible_use_open_bits>False</fix_horrible_use_open_bits>
    <fix_horrible_extensive_stitching>False</fix_horrible_extensive_stitching>
  </Config_Expert>
  <Config_Preferences>
    <model_colour>#FF9B00</model_colour>
    <filament_physical_density>1270</filament_physical_density>
    <filament_cost_kg>46</filament_cost_kg>
    <filament_cost_meter>0.175</filament_cost_meter>
    <auto_detect_sd>True</auto_detect_sd>
    <check_for_updates>False</check_for_updates>
    <submit_slice_information>False</submit_slice_information>
  </Config_Preferences>
  <GCODE>
    <Gstart>
;Généré par Cura-by-Dagoma pour Discovery200 avec Buse S1
;Basic settings: Layer height: {layer_height} Walls: {wall_thickness} Fill: {fill_density}
;Print time: {print_time}
;Filament used: {filament_amount}m {filament_weight}g
;Filament cost: {filament_cost}
;M190 S{print_bed_temperature} ;Uncomment to add your own bed temperature line
;M109 S{print_temperature} ;Uncomment to add your own temperature line
G91		;relative positioning
G1 Z7
G90		;absolute positioning
G28 X
M109 S{print_temperature}
G28 X
G28 Y
G01 X20 Y100
G28 Z
M104 S{print_temperature}

;Activation palpeur
G29; Detailed Z-Probe

G92 Z3
G91		;relative positioning

;Definition de l offset
G1 Z-0.75 	; OFFSET AVEC PALPEUR + 3M
;G1 Z-0.5 	; OFFSET AVEC PALPEUR + BuildTak
;G1 Z3 	; OFFSET SANS PALPEUR

G90		;relative positioning
G92 Z0
G1 Z3
G1 X100 Y200 F3000
G1 Z0
M106		;start fan full power
M109 S{print_temperature}
M82 ;set extruder to absolute mode
M107 ;start with the fan off
G92 E0 ;zero the extruded length
G1 F200 E3 ;extrude 10mm of feed stock
G92 E0 ;zero the extruded length again
G1 F{travel_speed}
    </Gstart>
    <Gend>
M104 S0		;extruder heater off
M106 S255		;start fan full power
M140 S0		;heated bed heater off (if you have it)
G91		;relative positioning
G1 E-1 F300	;retract the filament a bit before lifting the nozzle, to release some of the pressure
G1 Z+3 E-2 F{travel_speed}	;move Z up a bit and retract filament even more
G28 X0 Y0	;move X/Y to min endstops, so the head is out of the way;
G4 P60000
M908		;stop fan
M84		;shut down motors
;Généré par Cura-by-Dagoma pour Discovery200 avec Buse S1
;{profile_string}
    </Gend>
  </GCODE>
  <Text><FirstInfoPage title="Première Utilisation"><Line1>Bienvenue, merci d'avoir choisi Cura By dagoma !</Line1><Line2>Nous allons maintenant vous accompagner tout au long de la configuration ainsi que la première utilisation de votre imprimante 3D.</Line2></FirstInfoPage><MachineSelectPage title="Votre Machine"><Line1>Quel modèle d'imprimantes 3D possédez-vous ?</Line1></MachineSelectPage><DiscoveryPage title="Configuration de votre Discovery 200"><Line1>Encore une fois, toute l’équipe dagoma vous remercie de votre confiance.</Line1><Line2>Votre logiciel Cura By Dagoma est maintenant prêt à être utilisé avec votre Discovery 200.</Line2><Line3>Si vous avez des questions, des remarques ou des suggestions, nous sommes à votre écoute : www.dagoma.fr</Line3><Line4>À très bientôt sur notre site : www.dagoma.fr</Line4><Line5>Et d'ici là, nous vous souhaitons de très bonnes impressions !</Line5></DiscoveryPage></Text>
</Dagoma_XML_Config>

[Oracid]

Essaye de faire des photos sans flash.
Le flash accentue les défauts.

[Path]

J'ai pas assez d'éclairage chez moi



C'est parti pour 1h24 en haute qualité.





PS. Il semble que l'imprimante ait du mal à atteindre 215°. Là je test à 211°.
