Donc tu pourrais me redonner les dimensions pour la partie basse (électronique) et la partie haute, quelle distance as-tu mis entre les profilés pour ces deux parties ?

Je suis quasiment sûr (à 99%) que tu n'as pas les courses annoncées, tu confonds la course et la place occupée par les éléments, et je tiens compte d'une marge petite marge de sécurité : chaque partie en mouvement ne doit pas aller en butée contre le profilé en fin de course.

Peux-tu me mettre une vue de dessus et une vue de côté (avec le profilé 20x60 à la position la plus basse que tu peux), ce sera plus facile pour expliquer .



J'avais choisi les mêmes galets. pour qu'ils tournent, ils ne doivent pas frotter contre la plaque donc il faut les écarter, c'est le but des entretoises que je propose. Elles permettent aussi de déporter les galets pour que les profilés ne se touchent pas.



Je viens de voir que tu auras du mal à fixer tes profilés de 20x40 pour X sur les montants verticaux de Z, pas infaisable mais difficile...

[Oracid]

Donc tu pourrais me redonner les dimensions pour la partie basse (électronique) et la partie haute, quelle distance as-tu mis entre les profilés pour ces deux parties ?

En fait, je me suis rendu compte que je m'étais réservé une petite marge en hauteur, 710mm au lieu de 800mm.

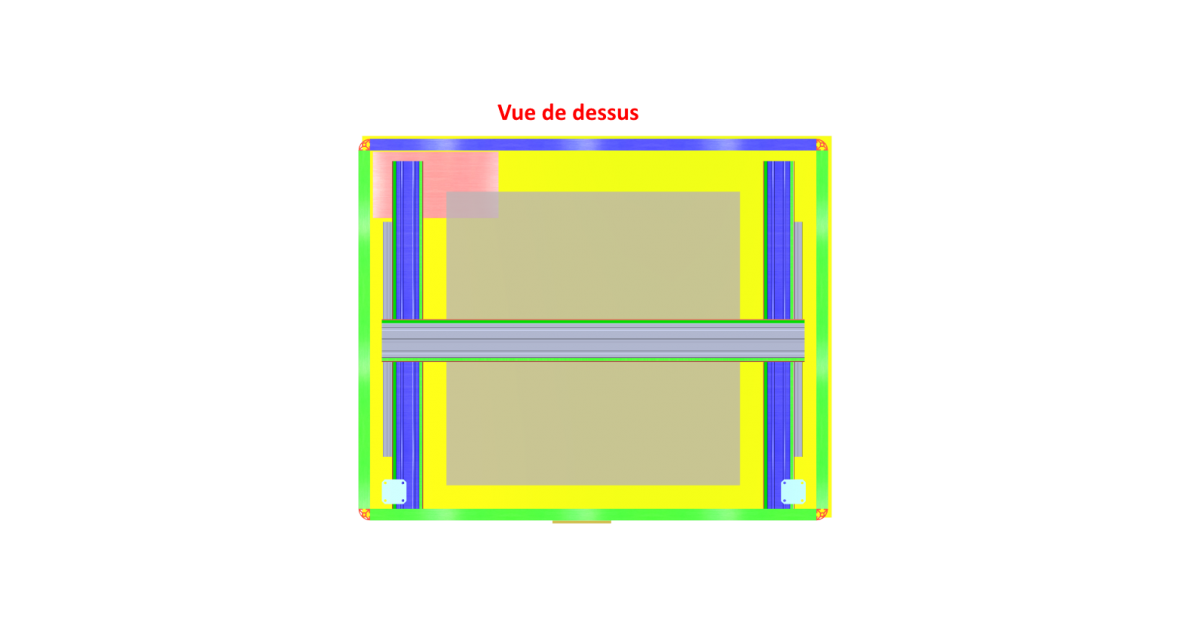

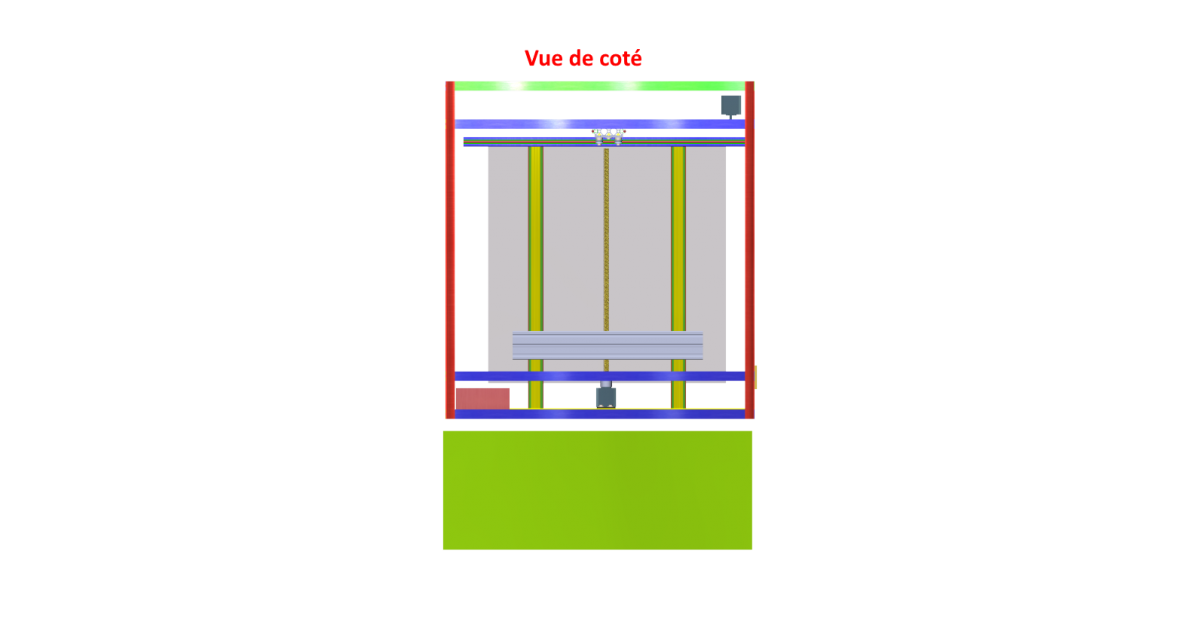

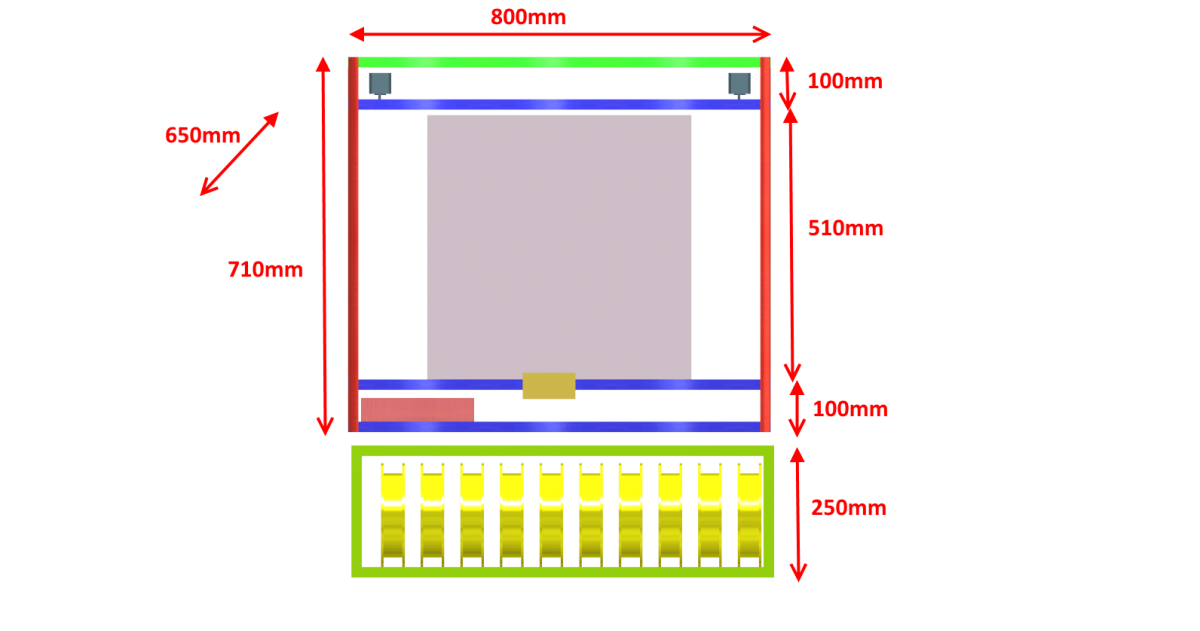

Je ne comprends pas la deuxième partie de ta question, mais peu importe, là je suis dans une phase d'étude. j'ai superposé les 2 modélisations pour répondre à ton inquiétude, mais va falloir modifier tout ça, c'est sûr. Voici les dimensions de ma première modélisation.

Cliquez moi.



Je suis quasiment sûr (à 99%) que tu n'as pas les courses annoncées, tu confonds la course et la place occupée par les éléments, et je tiens compte d'une marge petite marge de sécurité : chaque partie en mouvement ne doit pas aller en butée contre le profilé en fin de course.

Oui, on est d'accord.
J'ai pas eu le temps de modifier la position du profilé 20x60.

Cliquez moi.




J'avais choisi les mêmes galets. pour qu'ils tournent, ils ne doivent pas frotter contre la plaque donc il faut les écarter, c'est le but des entretoises que je propose. Elles permettent aussi de déporter les galets pour que les profilés ne se touchent pas.

C'est ok. J'ai utilisé les rondelles par ce que, c'est ce que fait Bassetti.


Je viens de voir que tu auras du mal à fixer tes profilés de 20x40 pour X sur les montants verticaux de Z, pas infaisable mais difficile...

Là, je ne vois pas ! Tu veux sans doute parler des profilés 20x40 de Y. Il y a plusieurs solution. J'ai centré Z sur Y, si je garde comme çà, je mets des petites équerres de chaque cotés de Z. Sinon, j'aligne Z sur un rail de Y et je mets des grosses équerres dans le plan de chaque T.
Au fait, quand tu parlais de profilé en 20x40, c'était pas pour les montants verticaux de Z ?

Franchement, je ne suis pas inquiet pour ces histoire de dimensions. Le seul impératif, pour moi, c'est de pouvoir passé une porte, pour le reste, on s'adaptera.
Mais là, je suis encore dans les clous.

[Oracid]

Je viens de voir que tu auras du mal à fixer tes profilés de 20x40 pour X sur les montants verticaux de Z, pas infaisable mais difficile...

Oui, effectivement, je me suis planté ! C'est toujours le même problème de symétrie cher aux Legoticiens... c'est pour cette raison que les poutres Lego ont toujours un nombre de trous impairs.
Donc, je dois choisir entre des rails Y de 20x20 ou 20x60. Je pense qu'étant donné que les rails Z font support en T, le 20x20 devrait convenir. Cela nous fera gagner 2x2cm dans la largeur, c'est toujours bon à prendre.

Bon, et bien, j'ai du boulot là !

[levend]

Effectivement, je parlais de Y et non de X .

[Oracid]

Je ne sais pas ce que tu as mis entre les galets et les plaques mais hier soir j'ai trouvé les entretoises que je cherchais.

Ta douille de distance, elle fait 9mm ou 10mm, trop haut, http://www.motedis.fr/shop/Produits-semi-fini/Douille-de-distance/Aluminium-sans-filetage/Douille-de-distance-Aluminium-Extern-D-8mm-intern-d-51mm::999993679.html

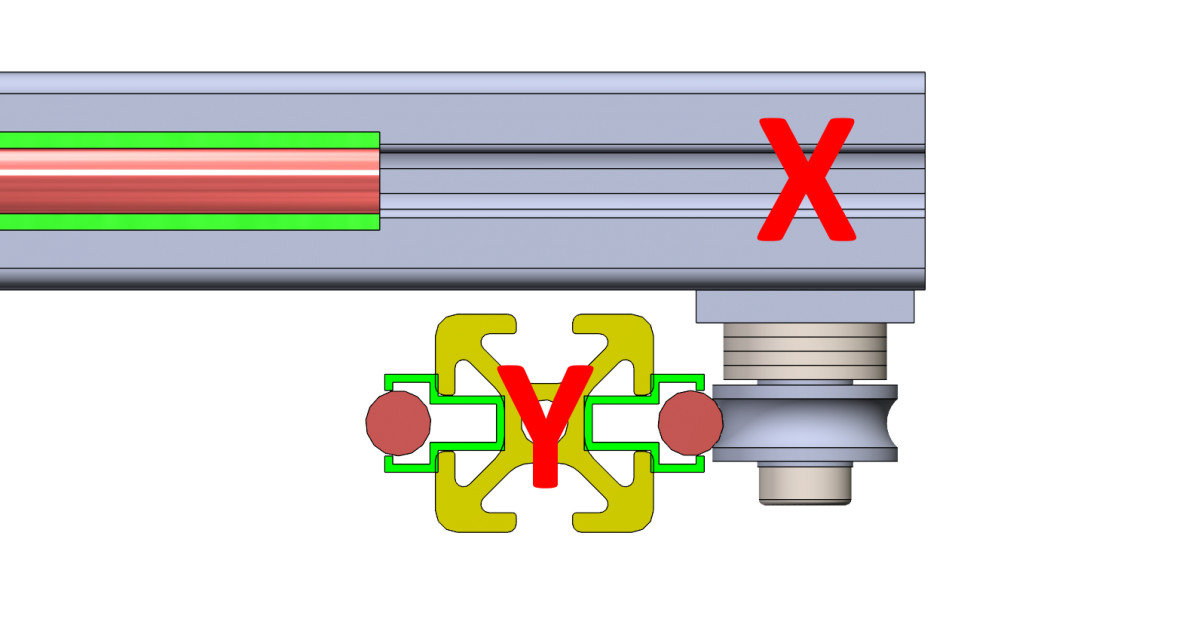

Chez moi, ça passe avec 4 rondelles de 1,3mm. C'est le choix de Bassetti, http://www.motedis.fr/shop/Base-mechaniques/Basic-Basics/DIN-element-normalise/Washer/Rondelle-DIN-9021-for-M3-M4-M5-M6-M8-M10-and-M12::999994541.html
Malheureusement, il n'y a pas de douille de distance de 5mm de haut, dommage.

Cliquez moi.

[levend]

Ah oui, mais comme je n'avais pas modélisé comme toi et pas avec les même plaques alors j'avais des vis entre les deux profilés ce qui m'obligeait à écarter plus, les 9mm convenaient très bien.

Là, je vais modéliser comme toi et je verrai.

[levend]

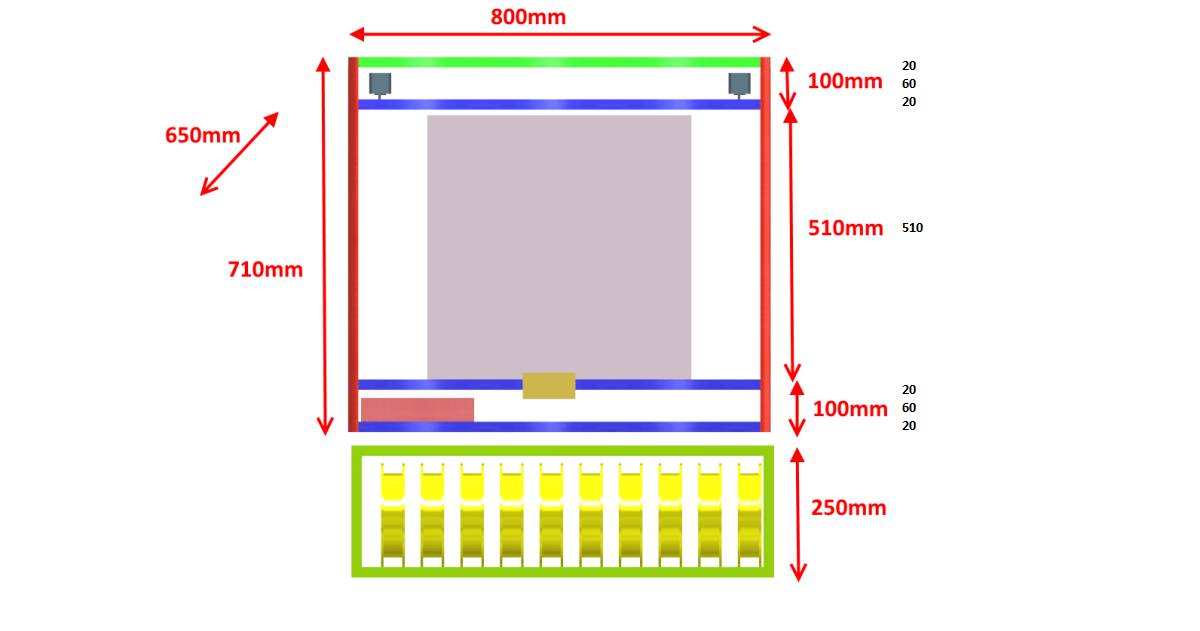

Donc pour les dimensions de l'ensemble c'est ça :



Si j'ai bien suivi les cotes que tu as mis tu n'as que 60mm entre les profilés des deux zones (électronique et core XY), ça fait un peu juste...

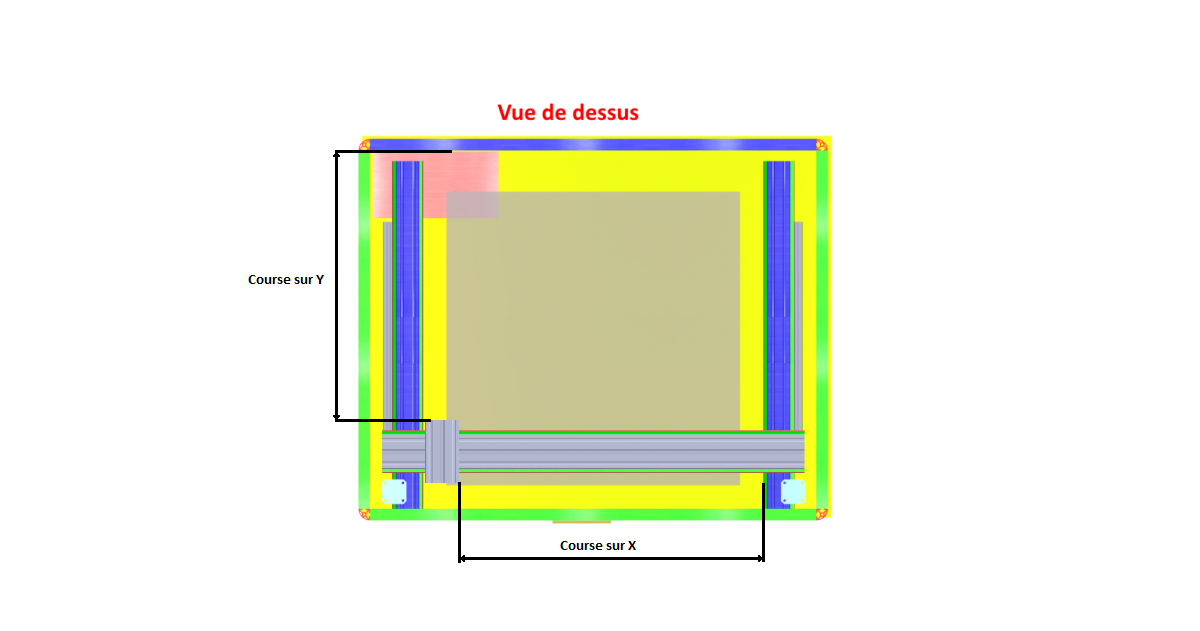

Pour moi les courses réelles c'est ça :

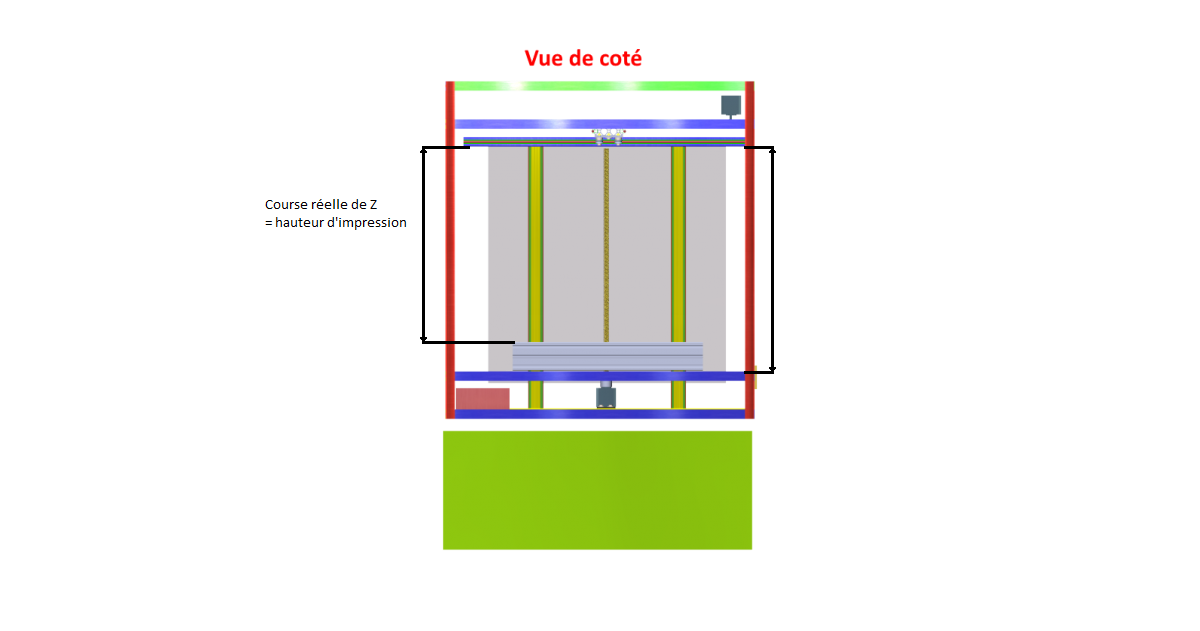

Et donc, comme tu peux le voir, les courses réelles ne correspondent pas forcément à ton volume d'impression, en particulier pour Z (j'ai mis le profilé 20x60 en position basse).



Je vais reprendre la modélisation de mon côté, mais tes priorité sont bien le volume d'impression 50x50x50cm et le passage de porte (65cm maxi) ?

[Oracid]

Je vais reprendre la modélisation de mon côté, mais tes priorité sont bien le volume d'impression 50x50x50cm et le passage de porte (65cm maxi) ?

Pour l'instant, je vise surtout la faisabilité globale, après je ferai sans doute des ajustements.
De plus, j'ai encore quelques idées originales que je dois vous soumettre, on en parlera plus tard.
Sinon, oui, je vise 50x50x50, mais ton projet à 75 m'intéresse beaucoup également.

Je vois cette imprimante comme un vrai plus par rapport à l'existant.
On y arrivera, ou on n'y arrivera pas, peu importe, on apprend.
En tout cas moi, j'apprends beaucoup.

[calagan57]

Hello!



Je vois que ça cogite beaucoup c'est bien!



Vous pouvez faire une petite liste des pièces dispo (lien?) car je comprends les plans mais je ne sais pas d'où proviennent les pièces.



merci à vous!

[levend]

On peut la modéliser et ensuite adapter les longueurs des profilés, d'ailleurs j'avais commencé dans ce sens.



Moi je vois ça comme une préparation pour faire la mienne.

Je n'utiliserai probablement pas les profilés, j'utiliserai de 45x45 et du 45x90 , mais je reste sur l'idée d'un core XY et donc d'un plateau mobile.

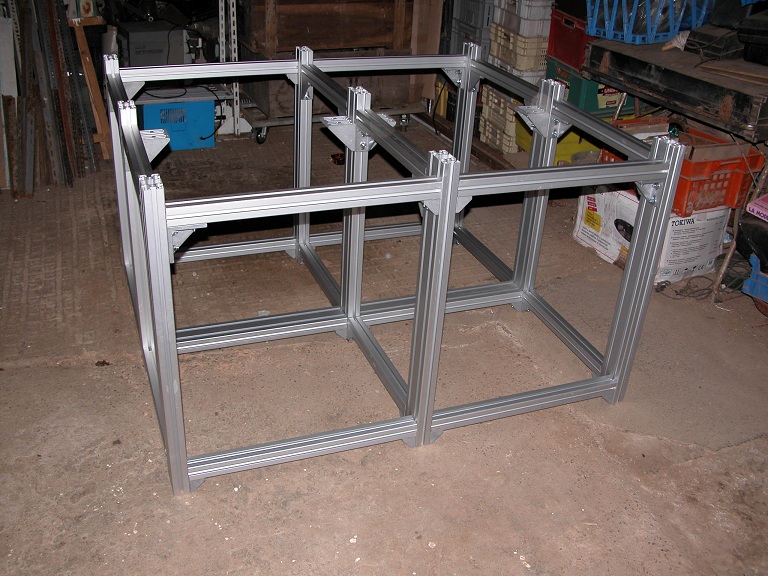

En fait je pense reprendre ça :



En enlevant la partie centrale bien sûr. Dimensions : environs 1,25x1,40x0,80mx



J'ai aussi d'autres profilés en stock ainsi que des axes de 20mm de 1,20m et 1,50m avec les paliers.

En fait je verrai ça l'année prochaine ...

[levend]

on avait commencé une liste mais comme ça change pas mal, la liste ne suit pas . Une très très grosse partie vient de chez Motedis.

[Oracid]

Vous pouvez faire une petite liste des pièces dispo (lien?) car je comprends les plans mais je ne sais pas d'où proviennent les pièces.
merci à vous!

Malheureusement, je suis au taqué sur le sujet et je n'ai pas le temps de faire cette liste.
Par contre, systématiquement, j'enregistre le fichier STEP de chaque pièce sur ce lien, avec le libellé de Motedis, https://drive.google...VmRfNGk3MXN1R1E

Si quelqu'un veut s'occuper de faire ce fichier, ce serait super.

[Oracid]

@Levend. Pourrais-tu m'envoyer les cotes du support moteur ? Merci

[levend]

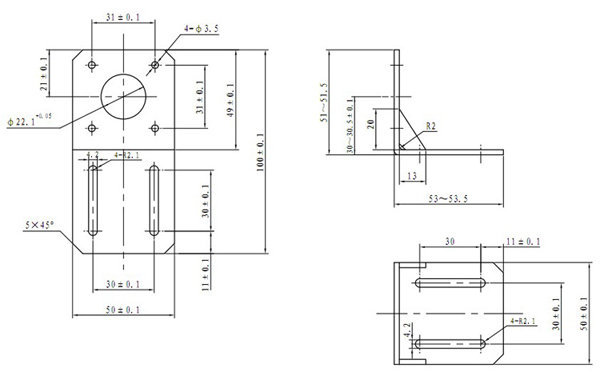

Voici les cotes du support moteur :





J'ai choisi le support moteur chez GoTronic : http://www.gotronic.fr/art-support-pour-moteur-pas-a-pas-nema-17-20688.htm ,

[Norman]

Apparemment tous les scanner nécessitent une certaine distance. Il faudrait donc intégrer à l'imprimante un bras qui sort pour fixer dessus le scanner lorsque l'on vu l'utiliser. Tout en laissant le plateau tournant par dessus le plateau chauffant.

Ambitieux et peut-etre compliquer en meme temps, en tous cas j'y ai pas pensé^^



Merci @Norman pour tes études sur le scanner, continu, c'est intéressant.

De rien . Je fait le max pour le moment



Sinon je vois d'autre personnes ayant fait des imprimantes 3D, c'est répandu comme activité ou c'est comment?





Sa avance beaucoup à en croire les images, c'est peut-etre une question bizarre mais sa en est à où? ^^

[Oracid]

Merci Levend.

sa en est à où? ^^

Et bien ça discute et ça modélise. je fais, je défais et je refais.
Mais ça avance.
Remonte un peu le fil pour ne pas perdre .... le fil.

[Oracid]

J'ai choisi le support moteur chez GoTronic : http://www.gotronic.fr/art-support-pour-moteur-pas-a-pas-nema-17-20688.htm ,

10.25€+5.90€, au secours !
Mike avait proposé de le fournir dans la boutique. A ce prix, il ya de la marge. Je préfère attendre une réponse de Mike.
C'est moins de 2€ sur https://fr.aliexpres...61-77fe7d9ccd3e

[levend]

En ce moment beaucoup de prix me paraissent étranges, y aurait-il une inflation importante ces derniers jours ?

Quand j'ai regardé au moment où j'avais commencé la liste, j'aurais plutôt dit qu'il était à 4 ou 5€ alors quand j'ai vu le prix aujourd'hui j'ai alluciné, la différence avec le support plat de Motedis était d'environs1€. Il faudra voir à quel prix il va être proposé dans la boutique.



Edit : là je cherchais un 4ème et 5ème axes pour une CNC et les prix me paraissent aussi avoir doublé, à moins que ma mémoire soit défaillante...

[Mike118]

10.25€+5.90€, au secours !
Mike avait proposé de le fournir dans la boutique. A ce prix, il ya de la marge. Je préfère attendre une réponse de Mike.






ça tombe bien on va recevoir les échantillons du support de moteur pas à pas dans la semaine qui vient  ( On en aura que 10 en stock par contre ) et on va les vendre 3 € TTC si ils sont de bonne qualité comme attendu =)
C'est le même support que gotronic (mais sans la visserie  )

[Oracid]

Super Mike ! Le prix me parait tout à fait convenable.
