[Oracid]

Et voilà le travail !
Mais bon, comment j'importe le viewer ici ?

 Nema17 L support.stl   99,89 Ko   71 téléchargement(s)

[Mike118]

En attendant qu'on développe une meilleure façon de faire ce tuto devrais pouvoir t'aider  =)

[Oracid]

Merci Mike.
J'ai bien uploadé le fichier, mais j'ai pas noté le nom et maintenant, je ne peux plus l'uploader. Snif !

[Mike118]

comment ça tu ne peux plus l'uploader ?



[Oracid]

Merci Mike.

[Oracid]

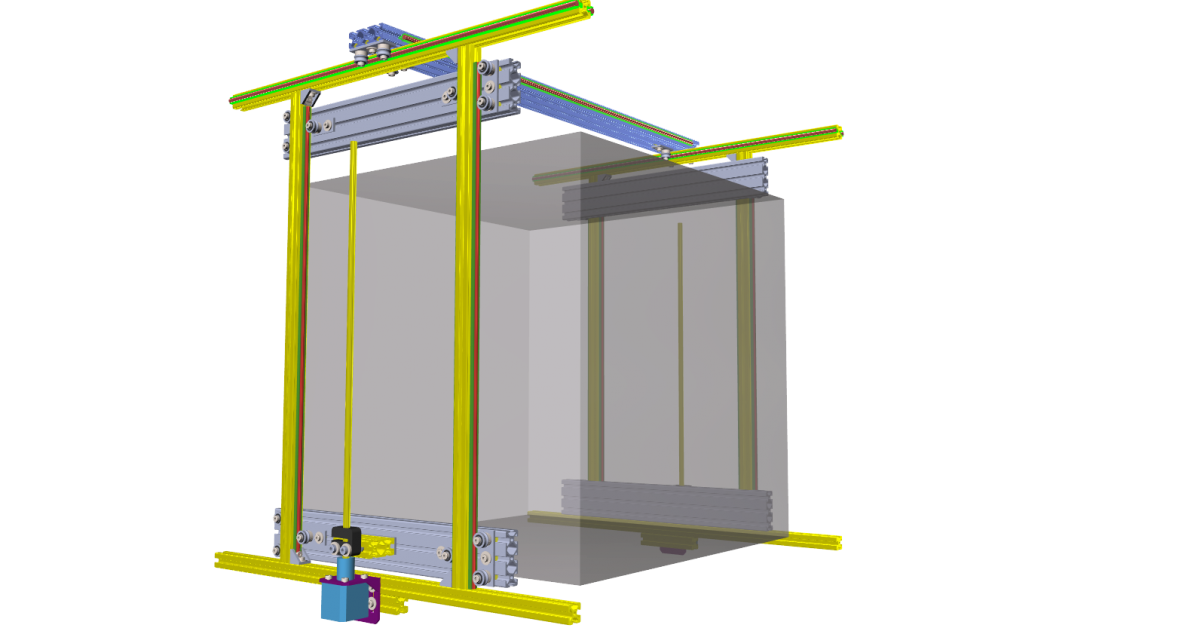

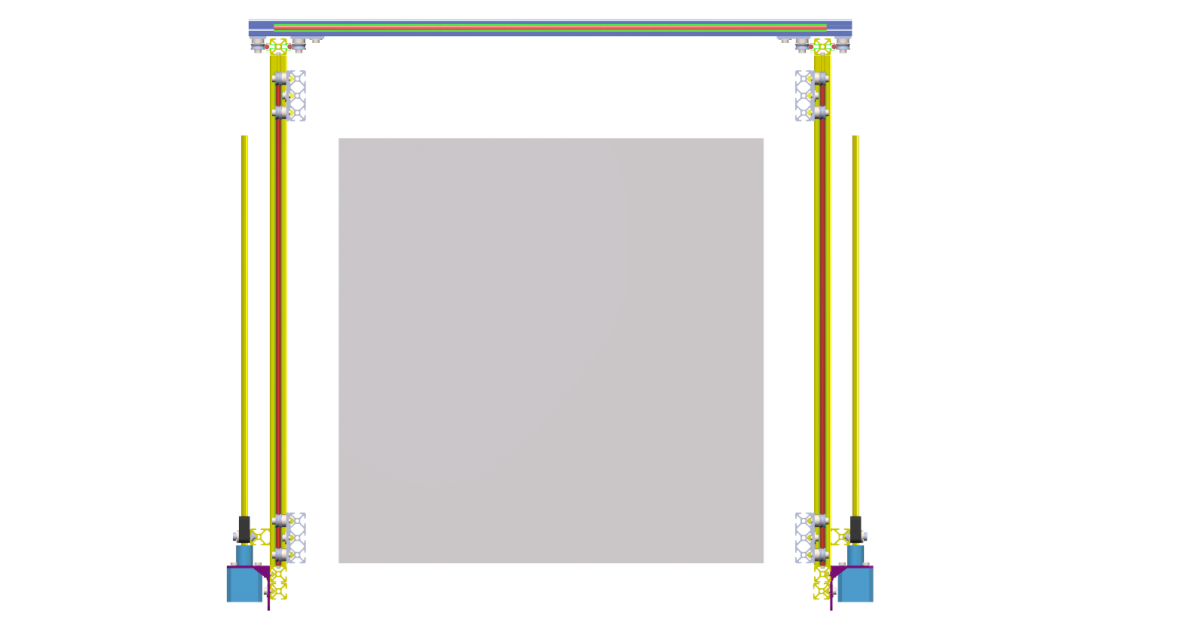

Il y a tellement de pièces que effectivement, c'est très long.

- J'ai augmenter la taille de Z de 5cmm.
- J'ai mis des supports pour Nema17 en équerre.
- J'ai baissé les moteur qui maintenant se trouvent dans la partie basse de l'imprimante.
- Puis, j'ai fait tellement de modifications que je ne me rappelle plus lesquels.

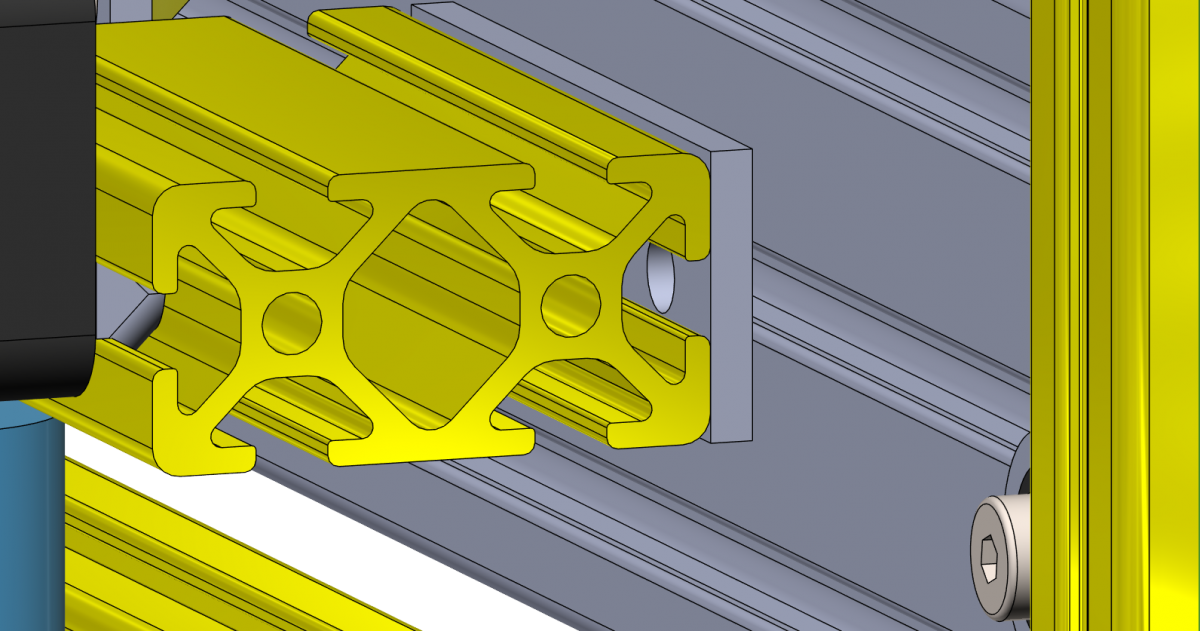

Problème, sur la photo du bas, je ne sais pas relier, le profilé 20x40 + la plaque 20x60 et le profilé 20x60.

Cliquez moi.

[levend]

C'est impossible sans perçage et même là ...

Je suppose que la plaque est là pour que l'écrou de la vis trapézoïdale reste dans l'axe du moteur...



J'ai re-modélisé la partie core XY pour mettre les rails dans le même sens que toi mais j'ai eu un soucis avec le chariot qui se met de travers alors j'ai arrêté (à 4h45 ce matin )



Je vois que tes profilés sont modélisés en détail, tu les as modélisé entièrement ?

[Donovandu88]

Ambitieux et peut-etre compliquer en meme temps, en tous cas j'y ai pas pensé^^







Sinon je vois d'autre personnes ayant fait des imprimantes 3D, c'est répandu comme activité ou c'est comment?





Pas forcément ambitieux, je pensais juste à un système à mettre en place manuellement, pas avec des moteurs



Sinon, oui ça se fait beaucoup de concevoir des imprimantes 3D. Je t'invite à aller visiter un autre forum sur lequel je suis actif si tu veux plus d'infos : https://www.lesimprimantes3d.fr/forum/

[levend]

Oracid, il y a quelques temps tu demandais la capacité des plus grosses bobines de filaments : http://www.makershop.fr/bobine-filament-xl-grand-format/1555-pla-blanc-formfutura-bobine-xl.html#/poids_net-8_kg



Il faudra peut-être revoir ton logement pour les bobines

[levend]

Question pour les pro de l'impression 3D : Pour une impression de gros volumes ne serait-il pas préférable d'avoir un onduleur sur lequel brancher l'imprimante ?

[Donovandu88]

Question pour les pro de l'impression 3D : Pour une impression de gros volumes ne serait-il pas préférable d'avoir un onduleur sur lequel brancher l'imprimante ?



On m'a conseillé d'en mettre un sur la mienne lorsque je présentais mes grosses impressions sur le forum lesimprimantes3d.fr. Après, je ne sais pas si c'est obligatoire. Le réseau électrique français est quand même fiable.

[Oracid]

C'est impossible sans perçage et même là ...
Je suppose que la plaque est là pour que l'écrou de la vis trapézoïdale reste dans l'axe du moteur...
J'ai re-modélisé la partie core XY pour mettre les rails dans le même sens que toi mais j'ai eu un soucis avec le chariot qui se met de travers alors j'ai arrêté (à 4h45 ce matin )
Je vois que tes profilés sont modélisés en détail, tu les as modélisé entièrement ?

- Oui, en effet, la plaque, c'est pour avoir l'alignement avec la vis.
- la modélisation des pièces est superbe, mais elle n'est pas de moi, sauf exception, elle est de Bassetti. A chaque fois que je reprends une pièce que j'extrais de son imprimante (ce qui prend beaucoup de temp), je mets le fichier STEP ici, https://drive.google...VmRfNGk3MXN1R1E, mais je crois que tu ne peux pas récupérer les STEP.
- tu m'as déjà donné le lien pour les grosses bobines, mais merci quand même.
- un onduleur, je crois que c'est fait pour les micros coupures. Mais ça ne remplace une alimentation. L'onduleur est indépendant et extérieur à la machine. Mais, oui, pourquoi pas.

Bon, faut que j'y retourne...

[Oracid]

@Levend. Au vu de ton schéma, le support du Nema17, qu'elle épaisseur a-t il d'après toi ?

Moi, j'ai mis 3 mm, mais peut-être me plante-je...

[levend]

La fiabilité du réseau électrique peut varier, il y a quelques années, au fond de ma campagne les micro-coupures étaient fréquentes, cela s'est amélioré mais le risque est toujours présent et avec des impressions qui peuvent durer plusieurs heures, voire jours, je pense que c'est préférable enfin c'est une option que chacun pourra voir en fonction de ses besoins...



Je modélise tout mais pas aussi détaillé, il me manquait des cotes mais comme ce n'est pas ces détails qui comptent le plus pour ces réalisations...



Le lien pour la bobine était pour des bobines de 3Kg la première fois, là c'est une bobine de 8Kg



Je crois que c'est 2mm d'épaisseur mais je vérifierai ce soir et peut-être que Mike118 pourra confirmer, par rapport à ceux qu'il doit recevoir.

[Oracid]

Le lien pour la bobine était pour des bobines de 3Kg la première fois, là c'est une bobine de 8Kg
Je crois que c'est 2mm d'épaisseur mais je vérifierai ce soir et peut-être que Mike118 pourra confirmer, par rapport à ceux qu'il doit recevoir.

- pour l'onduleur, à chacun de voir.
- pour les bobines, sur le site il y avait bien des bobines de 8kg.
- pour le support en équerre, c'est mort ! C'est toi qui m'a mis la puce à l'oreille. J'ai bien regardé la machine de Bassetti, en fait, pour l'alignement de la vis, on a besoin d'un réglage horizontal et non vertical. On est donc obligé d'en passer par le support plat. Bof, il fait quand même 3mm d'épaisseur, et on trouvera bien un moyen de le consolider.

[levend]

Je regarderai ce soir pour cet histoire d'alignement, je n'ai toujours pas regardé l'écrou pour la vis trapézoïdal.

[Melmet]

Faire un trous traversant et mettre une vi TCHC de la longueur voulu.

[Melmet]

J'ai du mal a voir ou peut passer la vis...

l'image est pas bien centrer

[levend]

C'est une solution mais cela ne va pas avec l'un des objectifs fixés pour cette machine.



Sur la dernière image tu vois la plaque entre le profilé jaune et le profilé gris ? La vis doit passer dans les trous de cette plaque (on en voit un) mais c'est impossible de visser une plaque entre deux profilés avec des rainures de 6mm.

[Melmet]

Ok, je comprend.
Faut trouve une autre solution méca...
Oracid, tu peux partager ton fichier d'assemblage?
