[levend]

Le manuel de la carte :
 3rd_5Axis_Breakout_Board_Set_User_Manual.pdf

Depuis un petit moment je suis en train de regarder le manuel de cette carte et je n'arrive pas à trouver ma réponse pour l'USB :

1. Prise USB utilisable pour l'alimentation de la carte = ok
2. Prise USB utilisable pour une clé USB ?
3. Prise USB utilisable pour la connecté au PC et piloter via Mach 3 ?

Si le 3 était possible, je sais ce que je ferais demain...

[Microrupteurman]

D'après la page 5 et 9,  elle sert que pour le 1. Et le port || pour mach3.

[levend]

C'est ce qu'il me semblait malheureusement.

Quand je l'ai acheté il y avait encore pas mal de PC avec port parallèle et sous XP.

[levend]

Avec un bon coup de pied on peut réaliser des miracles.

[levend]

La CNC a tourné une partie de l'après-midi mais les deux pièces sont ratées :

- la première, c'est de ma faute, j'avais mis une fraise trop courte , j'ai arrêté dès que j'ai été sûr du décalage..

- la seconde, je ne sais pas pourquoi il y a eu un décalage, ça s'est produit quand j'étais parti mangé.



Mais bon la machine tourne, je vais peut-être revoir les fichiers avant de recommencer, surtout que dans les pièces que je voulais faire, j'en ai qui ne sont pas dans le mon sens.

[levend]

Maintenant que le PC fonctionne, c'est la machine qui déconne : j'ai fait 4 essais pour une pièce (je vous laisse imaginer la matière perdue ) et à chaque fois j'ai un décalage pendant l'usinage du contour, je dirais même plusieurs décalages. Il n'y a pas d'obstacle sur le parcours de la fraise, la machine ne va pas en butée non plus et pourtant ça décale. Je manque de matière première pour faire des essais mais la prochaine fois j'essaierai dans du MDF mais avant je vais changer ma machine d'atelier pour la nettoyer entièrement, l'usinage du PEHD ça n'est pas très propre.

Je n'ai pas eu le courage de faire le parcours manuellement sur X et sur Y en entier mais j'en ai fait une partie et je n'ai pas trouvé de point bloquant, je verrai après un bon nettoyage.



Dommage, moi qui pensais usiner les pièces pour le bras dans la semaine...



Question pour les pros : est-ce que l'on peut usiner du PEHD avec des machines à bois, par exemple une raboteuse ?

Pourquoi ? parce que mes pièces ratée sont faites dans du 20mm d'épaisseur mais il me faut du 15mm d'épaisseur pour faire les tenons (15x15x75mm) des chenilles et ce serait mieux que de balancer toute cette matière à la poubelle.

[Microrupteurman]

Tu perds des pas, il y a une modif à faire dans le boitier de commande pour ça.

[levend]

Oui mais pourquoi ? J'ai déjà réalisé cette pièce, il y a quelques mois pour le premier bras set je n'ai rien modifié.

[Microrupteurman]

C'est du chinois.

Vérifie le serrage des axes. D’ailleurs le décalage est sur quel axe ?

[levend]

Pour moi il est sur l'axe X.

[Microrupteurman]

Tu peux essayé de mettre des rondelles au bout de l'axe pour comprimé l’accouplement qui fait ressort. Chez moi ça a fonctionné.

[Forthman]

Le PEHD peut s'usiner avec des outils pour le bois, mais par contre attention ça chauffe et ça fond assez vite.

L'idéal est de réduire la vitesse (si possible) et de balancer de l'air avec  une soufflette sur la zone de coupe

[levend]

J'ai fait un gros nettoyage de la machine, il y avait du PEHD partout : j'ai nettoyé les "tiges filetées" avec une brosse à dents , j'avais prévu de les lubrifier ensuite mais je viens de penser que j'ai oublié ça , ce sera pour un autre jour.

J'en ai même profité pour percer la desserte sur laquelle est posée la machine pour faire passer le câble à travers, comme ça maintenant les copeaux tomberont à l'intérieur, sur le Pc , il me fallait un gros trous pour faire passer la prise mais je vais refermer ça dès je j'aurai trouvé ce que je veux.

Au passage j'ai remis en place le chemin de câble qui va à l'axe Z, il était défait, c'est peut-être lui qui accrochait dans le châssis provoquant un décalage.

Si j'ai le temps demain je refais un essais d'usinage de ma pièce, ce sera dans une chute de contreplaqué de 3mm mais on verra bien si j'arrive à faire la forme que je veux.

(La prochaine sera avec des moteur plus costaud et des vis à billes).

[levend]

J'ai refait une pièce dans du contreplaqué de 5mm (c'était du 5mm et non du 3mm comme je l'avais dit il y a quelques jours) j'ai fait quelques conneries pendant l'usinage en me prenant les pieds dans les fils donc deux arrêts avec une reprise plus ou moins facile donc je ne suis pas sûr des causes du résultat : j'ai encore un décalage. Même si la machine à usiner dans le vide pendant les 3/4 du temps, le fichier était fait pour du 20mm, apparemment j'ai le même décalage que lorsque j'ai usiné le PEHD.

Peut-être que j'avais deux fichiers différents, le premier, qui était sur le disque dur du PC, était mauvais et il y avait le second qui lui était sur la clé USB que j'utilisais il devait être bon mais j'ai effacé la clé USB. C'est peut-être la cause de mon problème donc je vais refaire le fichier de g-code et je referai un essai dans une matière pas chère (chute de contreplaqué ou MDF).

[levend]

Je fais un peu de rangement(je range quand je cherche quelque chose ) et j'ai retrouvé le 4ème axe de ma CNC et je l'ai posé dessus et donc je dis que c'est n'importe quoi un 4ème axe sur cette machine, le portique n'est pas assez haut. Je le laisse avec mais il n'est pas prêt de servir.

[levend]

J'ai besoin de conseils pour éviter l'erreur de l'an dernier : je pense réusiner un peu d'alu sans casser la machine, de préférence. J'ai une pièce à usiner pour mon robot d'exploration dans de l'alu de 1mm d'épaisseur (Forthman du dois voir de quelle pièce il s'agit).

(La pièce en gris foncé)

C'est une pièce rectangulaire d'environs 24x13cm avec 18 trous de 5mm de diamètre et un trou oblongs ou deux trous ronds (pour le passage de la chaine). Il est possible que je ne fasse que le centrage des trous et je les percerai sur la perceuse à colonne pour éviter au maximum l'usinage d'alu sur ma CNC.

Donc si vous avez des conseils pour que l'usinage de l'alu se passe bien cette fois-ci, je les attends.

En ce qui me concerne et de ce que j'ai retenu de la première fois :

• Je resterai à proximité durant tout l'usinage, usiner 1mm d'épaisseur ne devrait pas prendre une journée.
• Je vais installer une soufflette orientée sur la fraise, elle évacuera les copeaux et limitera la chauffe de la fraise (j'espère).
• Je vais peut-être réduire la vitesse d'avance par à l'usinage du PEHD

Voilà, si vous voyez autre choses à faire, dites-le moi.

Pour le moment j'ai seulement des plaque d'alu de 1,7mm d'épaisseur dont je ne connais pas la nuance, alors je pense que je vais attendre encore un peu avant de commander de l'alu ou je la ferai découper au laser si le prix est intéressant.

[Microrupteurman]





 de l'alu de 1mm d'épaisseur

des conseils pour que l'usinage de l'alu se passe bien

Ne pas usiner du 1mm. Oui c'est pas très constructif, mais moi j'ai arrêté en dessous de 3mm, trop mou.

Tu peut pas la faire en impression 3D ?

[Forthman]

si tu n'as que des perçages, pourquoi ne pas juste faire les points de centre ?

Si tu dois découper un oblong, il est préférable d'usiner toute la surface plutôt que de faire le contour, c'est plus long mais ça évite que la chute au centre

ne se barre et foute le bordel

[levend]

Je ne peux pas faire plus de 1mm et mon imprimante 3D ne fait pas l'alu , tout le robot doit être en alu, c'est plus sûr de me résister.



si tu n'as que des perçages, pourquoi ne pas juste faire les points de centre ?

C'est une solution que j'ai envisagé et le plus gros usinage sera le contour de la pièce.

[levend]

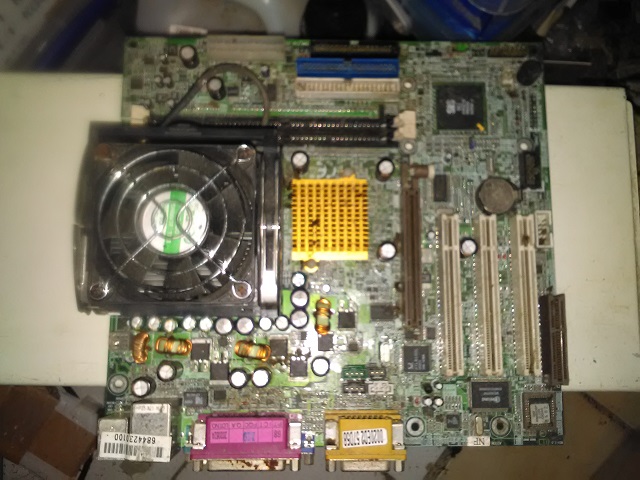

Après avoir passé du temps à chercher une solution pour remettre en service un PC sous Windows XP pour ma CNC, je suis passé en "mode archéologue", et lors de mes fouilles je suis tombé sur des cartes mères avec port parallèle dont une équipé d'un PIV 1,5GHz, suffisant pour Mach 3.



Dans peu de temps je devrais vider tout mon stock de vieilles pièces informatiques (il y en a vraiment beaucoup) pour plusieurs raisons :

- je veux me remonter mes anciennes configs pour du rétro-computing/rétro-gaming

- me débarrasser de choses qui ne me servent/serviront pas

- permettre à d'autres amateur de rétro-computing d'avoir des élément qu'ils cherchent peut-être (en m'apportant quelques euros )

- réparer l'armoire où une grosses partie de ce matériel est rangé (avec le poids les étagères sont tombés et les montant se sont déformé)

- et ce qui n'était pas prévu : remonter une ou deux configs pour CNC.

J'espère pouvoir remonter d'autre PC (2 ce serait bien).

Donc même si j'envisage l'achat de breakout board USB pour remplacer celle sur port parallèle, au cas où je n'aurais plus de PC (j'ai déjà connu ), un PC avec port parallèle c'est toujours utile.
