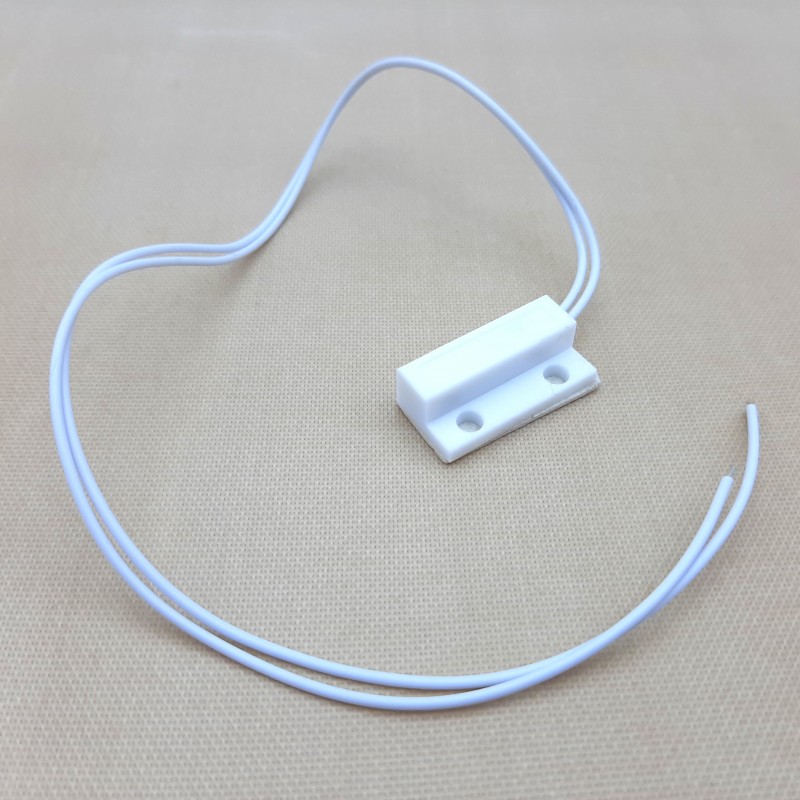

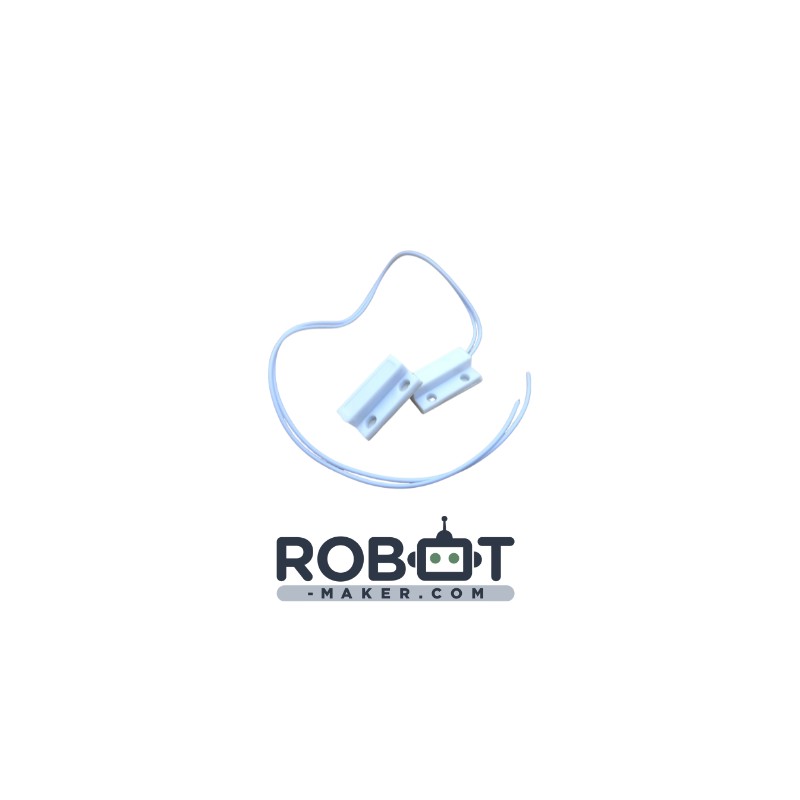

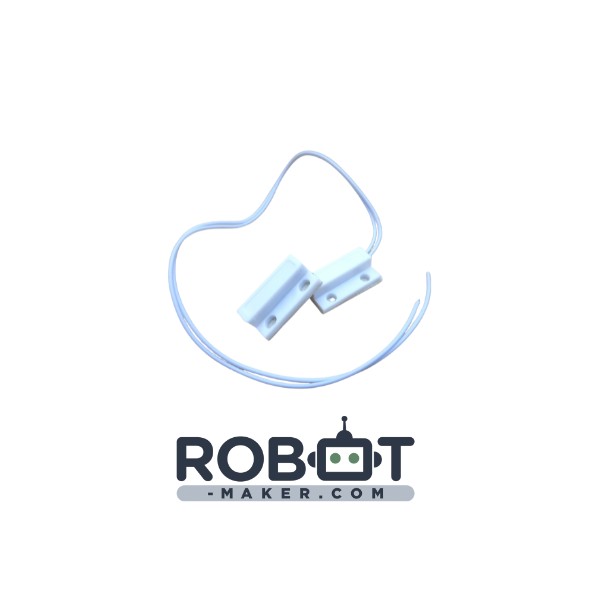

Capteur de proximité ILS

Description :

Ce capteur ILS (Interrupteur à Lames Souples) est un capteur passif de type SPST-NO (Single Pole Single Throw - Normally Open) qui se ferme à proximité d’un aimant.

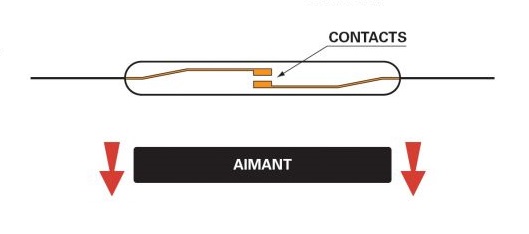

Il est composé de deux lames souples espacées qui à l’approche d’un aimant vont entrer en contact et laisser passer un courant.

Ce type de capteur magnétique est souvent utilisé pour des dispositifs de sécurité, par exemple pour vérifier la bonne fermeture d’une porte ou d'une fenêtre.

Ce capteur à l’avantage de ne pas nécessiter de contact direct avec une surface pour effectuer une détection ce qui sur le long terme limite l’usure des mécanismes. De plus étant de conception très simple il est très facile à remplacer en cas de panne.

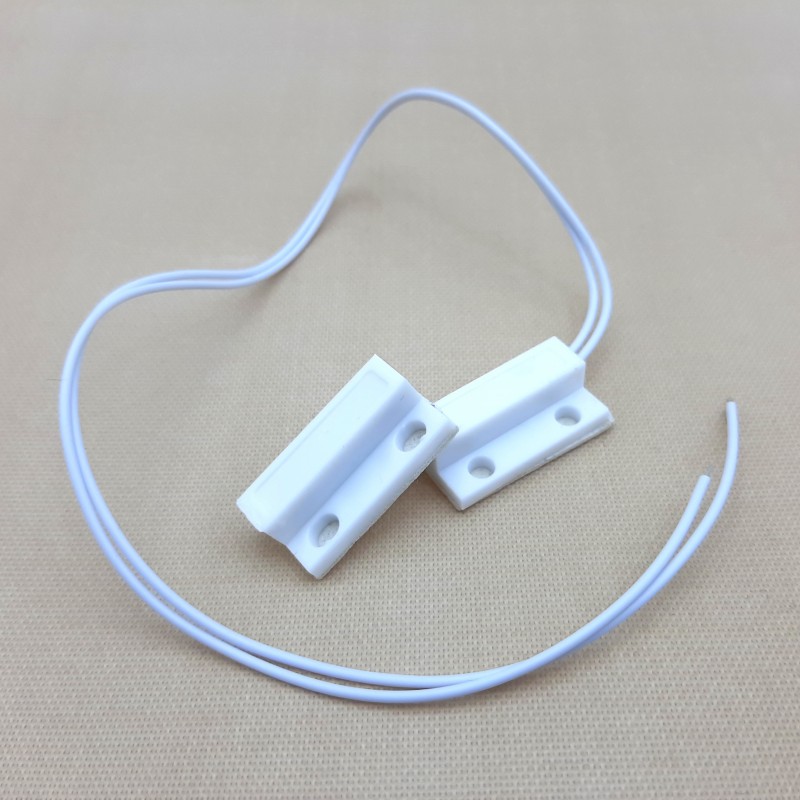

Ce capteur possède une bande auto-collante qui vous permettra de la coller sur la surface de votre choix. Il possède également deux trous de fixation M4 sur chaque partie ( capteur et aimant ).

Caractéristiques techniques :

• Distance de détection : environ 5mm
• Courant max admissible : 5A
• Câbles : 30cm de longueur en 24AWG (0.5mm diamètre conducteur)
• Dimensions : 27 * 13 * 8.5mm ( même dimensions capteur et aimant )
• Poids : 4g capteur  /  4g aimant
• Diamètre des trous de fixation : 4mm
• Entraxe : 16mm
