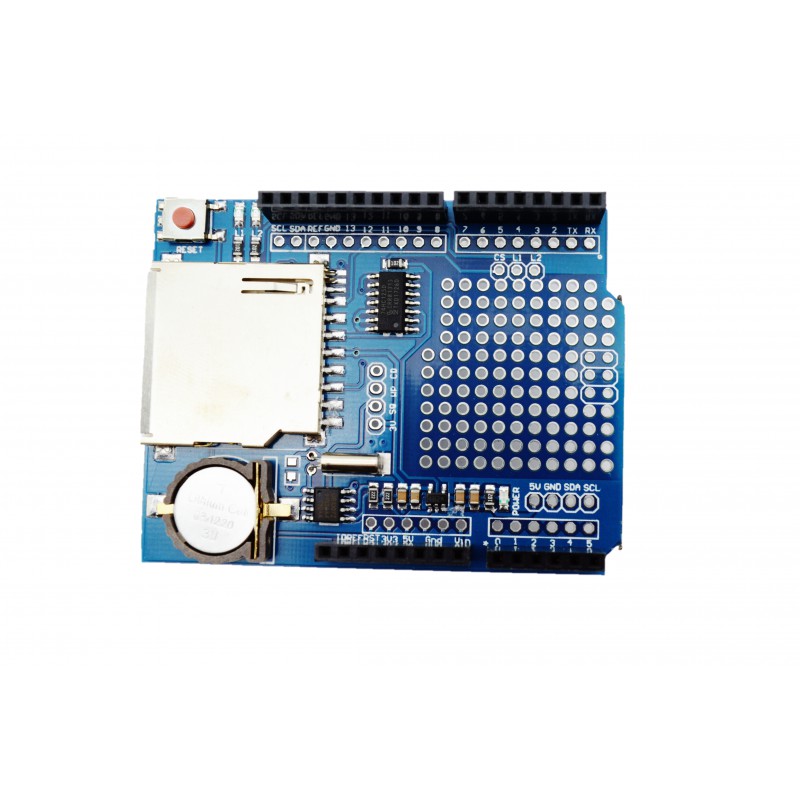

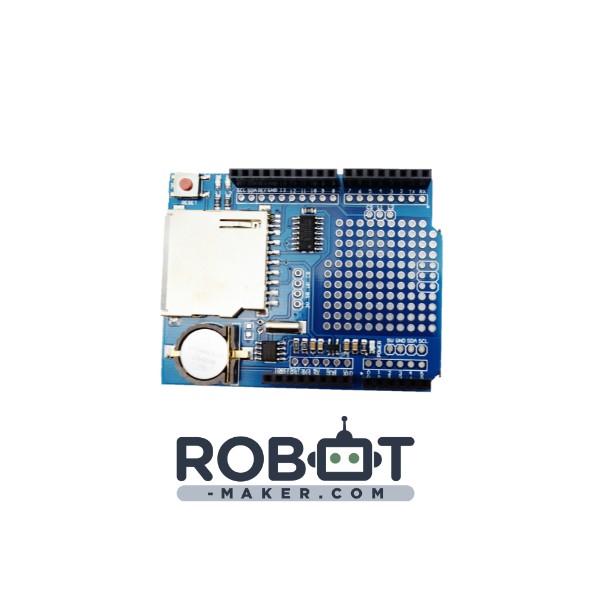

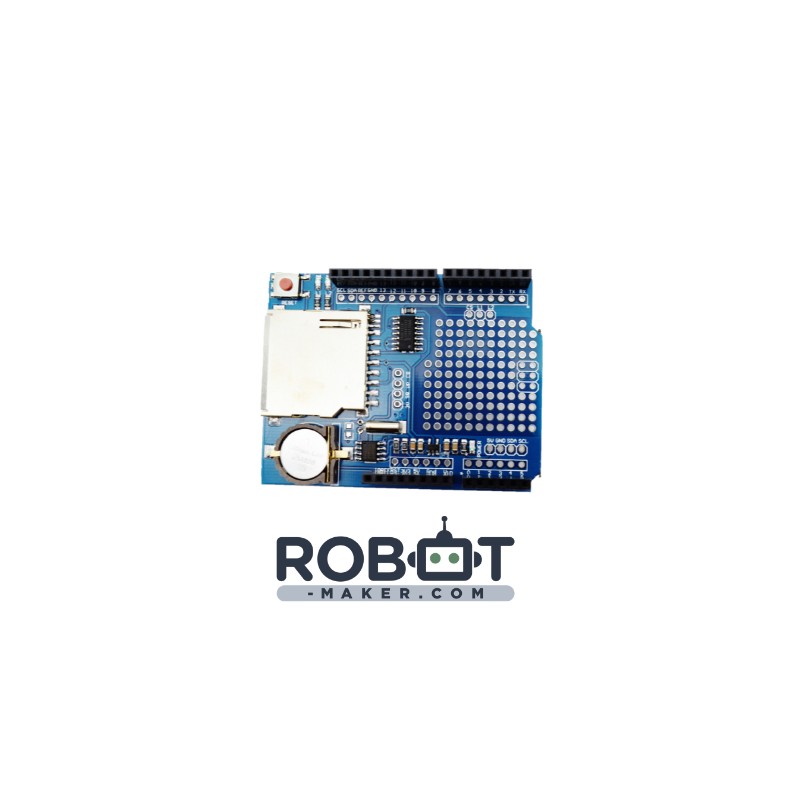

Shield arduino SD et RTC

Description :

Ce shield vous permet d'ajouter un emplacement pour une carte SD et est équipé d'une horloge temps réel (RTC) pour vos Arduino.

Ce shield est compatible avec les shields Arduino Uno. Il est donc utilisable sur n'importe quelle Arduino ou compatible utilisant le même format, comme l'Arduino Mega.

Le RTC (real time clock) est un composant permettant de compter le temps passé de façon très précise (pouvant aller jusqu'à la nanoseconde) pour un système électronique. Son fonctionnement est indépendant de l’état d’alimentation de votre carte Arduino grâce à une pile bouton.

Le but de cette horloge est de pouvoir dater ou de pouvoir déclencher une action selon l’heure.

Ce shield possède également la possibilité d’écrire et de lire une carte SD.

Il est intéressant de pouvoir écrire sur un périphérique, par exemple pour avoir un relevé des valeurs d’un capteur. Il est également possible de coupler cette capacité avec le fait que le shield possède un RTC. Ce qui vous permettra de pouvoir faire un relevé de valeurs de façon précise dans le temps.

Pour l'utilisation d’une carte SD, il est important de l’avoir au préalable formaté au format FAT16 ou FAT32 afin de pouvoir être lue par n’importe quel programme d’analyse, de tableur ou de traçage.

Un circuit de décalage en 3.3V est présent afin d’éviter d’endommager votre carte SD.

Le shield possède aussi une zone de prototypage pour vos connecteurs ou capteurs à souder.

Caractéristiques techniques :

• Shield est compatible « R3 » et est donc utilisable sur une majorité de carte arduino.
• Lecteur de carte SD
• Lorsque la carte est inséré, elle dépasse de 10 mm
• Horloge temps réel (RTC) via un I2C avec une adresse de 7 bits 0x68
• Zone de prototypage
• Dimensions : 70 * 53 * 17 mm
• Poids : 22 g
