Modification d'un téléphone à cadran pour en faire un "livre d'or audio"


19 réponses à ce sujet

#1 Sp4mmeR

Sp4mmeR

    Nouveau membre

  • Membres
  • 11 messages
  • Gender:Male

Posté 25 mars 2025 - 02:41

Bonjour !

Me mariant en octobre de cette année, j'ai pour projet de créer un livre d'or audio en partant d'un vieux téléphone à cadran qu'on avait dans nos maisons jadis !

En gros, les convives décrochent le téléphone, entendent un message vocal crée par mes soins les invitant à déposer leur message après le "bip". Le "bip" arrive, lançant l'enregistrement. Les convives racontent ce qu'ils souhaitent et lorsqu'ils raccrochent, l'enregistrement se clôture

Je suis tombé sur ce tutoriel:



Il semble remplir le job concernant l'enregistrement des messages vocaux mais cela ne me suffit pas puisque je souhaiterai ajouter une fonctionnalité: Implanter des messages vocaux "cachés" accessibles seulement en composant un numéro spécifique avec le cadran (message spécifique destiné à un proche ou bien pouvoir créer une chasse au trésor avec le téléphone en élément central)

Je suis tombé sur ce tutoriel: https://hackaday.io/...60MAIbtH21iPvXw



Il n'enregistre pas de messages vocaux mais donne la possibilité de créer des combinaisons avec le cadran donnant accès à des fonctionnalités spécifiques (prévision météo, mettre une alarme, etc.). La plupart des fonctionnalités ne m’intéressent pas (peut-être juste à la limite le fait de pouvoir faire sonner le téléphone), mais le fait de pouvoir créer les combinaisons c'est ce que je cherche.

Du coup, j'ai plusieurs questions étant totalement débutant dans le domaine et je comptais sur vos lumières pour m'aiguiller/éclairer:
1) Est-il possible de "fusionner" les deux tutoriels ? Si oui, ai-je besoin de l'ensemble des composants des deux tutoriels ? Ou bien il y a certains doublons (je me demandais si l'élément "Wemos D1mini" et le "Teensy" de l'autre tutoriel, ne sont pas deux fois le même composant (genre deux microprocesseurs, or j'en ai besoin que d'un seul). Si c'est le cas, lequel correspondrait le plus à mon projet ? (Je n'ai pas encore commandé les pièces puisque j'attends de confirmer la faisabilité du projet)

2) Est-ce que l'alimentation recommandée dans le second tutoriel ("Power adapter 5V 3000mmA") sera suffisante pour ce que je souhaite faire ? Même chose avec les résistances ?

3) Si fusionner les deux tutos est possible, je suppose qu'il y a un risque assez élevé que les schémas de montage proposés dans l'un ou l'autre ne correspondent plus. Si tel est le cas, quelqu'un peut me dire comment faire ? :help:

Je pense que c'est déjà pas mal pour un premier message et suivant les retours, je me lancerai dans le projet (ou non. mais faudrait vraiment que des "mauvais" retours). En tout cas, même si j'ai absolument zéro connaissances/compétences dans le domaine, ça me tient énormément à cœur de pouvoir le créer de mes propres mains et je pense que ça épatera un peu madame en passant (ce qui n'est jamais de trop ! :) )

Merci par avance à ceux qui ont pris le temps de lire et ceux qui prendront le temps de répondre/m'aider !

A bientôt !




#2 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 10 231 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 27 mars 2025 - 12:09

Salut, les deux projets utilisent deux microcontrôleurs différents avec différents accessoires ...

La vidéo youtube utilise un teensy 4.0 avec son shield audio pour teensy 4.0

Le hackaday utilise un esp8266 wemos D1 mini avec un lecteur mp3

Dans ton cas vu que tu veux enregistrer les messages il faut plutôt que tu choisisse le tutoriel youtube, puis une fois que ça marche il va falloir modifier ton système de sorte à prendre en compte le cadran.

On pourra t'aider sur cette seconde partie le moment venu ;)
Par contre tu vas avoir plein de trucs à découvrir, apprendre et comprendre, mais c'est super d'avoir ce genre de projets pour apprendre ! =)




Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !
Si vous souhaitez un robot pilotable par internet n'hésitez pas à visiter www.vigibot.com et à lire le sous forum dédié à vigibot!



Les réalisations de Mike118








#3 Sp4mmeR

Sp4mmeR

    Nouveau membre

  • Membres
  • 11 messages
  • Gender:Male

Posté 27 mars 2025 - 03:18

Salut, les deux projets utilisent deux microcontrôleurs différents avec différents accessoires ...

La vidéo youtube utilise un teensy 4.0 avec son shield audio pour teensy 4.0

Le hackaday utilise un esp8266 wemos D1 mini avec un lecteur mp3

Dans ton cas vu que tu veux enregistrer les messages il faut plutôt que tu choisisse le tutoriel youtube, puis une fois que ça marche il va falloir modifier ton système de sorte à prendre en compte le cadran.

On pourra t'aider sur cette seconde partie le moment venu ;)
Par contre tu vas avoir plein de trucs à découvrir, apprendre et comprendre, mais c'est super d'avoir ce genre de projets pour apprendre ! =)



Salut et merci pour ta réponse !

Déjà ça me fait un bien fou d'avoir un retour, et ça me motive pour poursuivre ! Je peux donc définitivement me lancer dans l'achat des composants et du téléphone et pour le moment, mon but est d'arriver au rendu du tuto youtube via les breadboard (?) seulement. C'est une fois cette étape achevée que je pourrais "redemander" de l'aide pour la partie sans tuto quoi :D

Du coup, merci encore et si je ne me suis pas trompé avec ce que j'ai dit au-dessus, je vais faire un tour sur votre boutique :)



#4 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 10 231 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 27 mars 2025 - 06:24

Si jamais tu as un soucis en suivant le tuto youtube tu peux toujours venir reposer des questions ;)

Et n'hésite pas à poster des images et ou vidéo au fur et à mesure de tes avancées ;)


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !
Si vous souhaitez un robot pilotable par internet n'hésitez pas à visiter www.vigibot.com et à lire le sous forum dédié à vigibot!



Les réalisations de Mike118








#5 Sp4mmeR

Sp4mmeR

    Nouveau membre

  • Membres
  • 11 messages
  • Gender:Male

Posté 05 avril 2025 - 11:05

Bonjour !

Alors ayant enfin du temps pour me poser et reprendre le tuto youtube afin d'ENFIN passer ma commande de pièces et de me lancer, je pense avoir établi ma liste de courses, mais serait-il possible d'avoir une confirmation qu'il ne me manque rien ? (histoire d'éviter de perdre du temps avec une nouvelle commande et de doubler les frais de ports pour 1 ou 2 composants :/)

Je précise avant toute chose que je démarre à zéro et ne possède donc aucun composant électronique ou autre appareil.

https://www.robot-ma...sy-4-0-435.html ainsi que https://www.robot-ma...nsy-40-449.html
- A 9min42 de la vidéo, il montre comment il lie les deux composants, mais explique qu'il a du faire une modification pour avoir accès à certaines parties.. et lorsque je vois les photos des composants sur la boutique, j'ai l'impression que j'aurai besoin de https://www.robot-ma...e-254mm-93.htmlet de d'une partie femelle (mais je n'ai pas trouvé sur la boutique)
- Des fils mâle-mâle: https://www.robot-ma...1-longueur-20cm(je pars sur 20 cm, 10 me semblant court)
https://www.robot-ma...=jack&results=7pour le câble jack-jack
- https://www.robot-ma...metre&results=6(n'ayant ni multimètre, ni fer à souder... je pense que je suis obligé d'avoir ces indispensables car la soudure sera obligatoire pour le montage final, et le multimètre utile également)


Et ces composants que je n'ai pas trouvé chez vous:
https://tinyurl.com/5fs97rwa
https://www.leroymer...ent-displaycomp
- Un téléphone a cadran evidemment !

Je pense avoir fait le tour... est-ce que j'ai fait un oubli ? Je me fourvoie sur quelque chose ?

Egalement dans le tuto youtube:
- L'alimentation se fait via une batterie et j'aurai aimé que celui-ci se fasse sur secteur directement. (ça évitera que des invités pensent que le téléphone peut être déplacé n'importe où). Le second tuto avait une alimentation secteur. Du coup est-ce que cette partie là est à voir maintenant ? Dans le tuto youtube, je ne le vois jamais connecter une batterie donc j'avoue ne pas savoir comment alimenter le téléphone... serait-ce en connectant "simplement" un cable micro-USB au Teensy et ensuite alimentation secteur classique ?
- Il parle de mettre l'ensemble de la connectique à l'extérieur (à partir de 12:00), or j'aurai préféré que tout soit en interne. Si je ne met pas de batterie, pensez-vous que tout pourra rentrer ou bien des modifications seront à prévoir (si oui, lesquelles ?)
- Et enfin, j'ai remarqué des petits embouts qui ont l'air de servir de connecteur entre les fils et les composants.. (cf: image jointe) Qu'est-ce que c'est ? Je pense que je dois ajouter ça également à ma commande ?

Merci d'avance pour les retours (et désolé si ça parait redondant comme questions... :/)

Image(s) jointe(s)

  • connecteurs.jpg


#6 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 10 231 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 07 avril 2025 - 06:23

plutôt que d'utiliser des fils male male, je te recommande d'utiliser au maximum des fils avec des connecteurs femelle qui s'insère sur des broches "males " soudé sur tes cartes. Les broches males soudées sont beaucoup plus résistantes que les fils avec connecteur mâle ...

Du coup tu peux prendre des les barrettes longues pour remplacer le connecteur femelle.
Ps : Si jamais tu as vraiment besoin de fils avec connecteurs males, un fil avec connecteur femelle + une barrette longue, ça te fait un connecteur mâle beaucoup plus solide ...

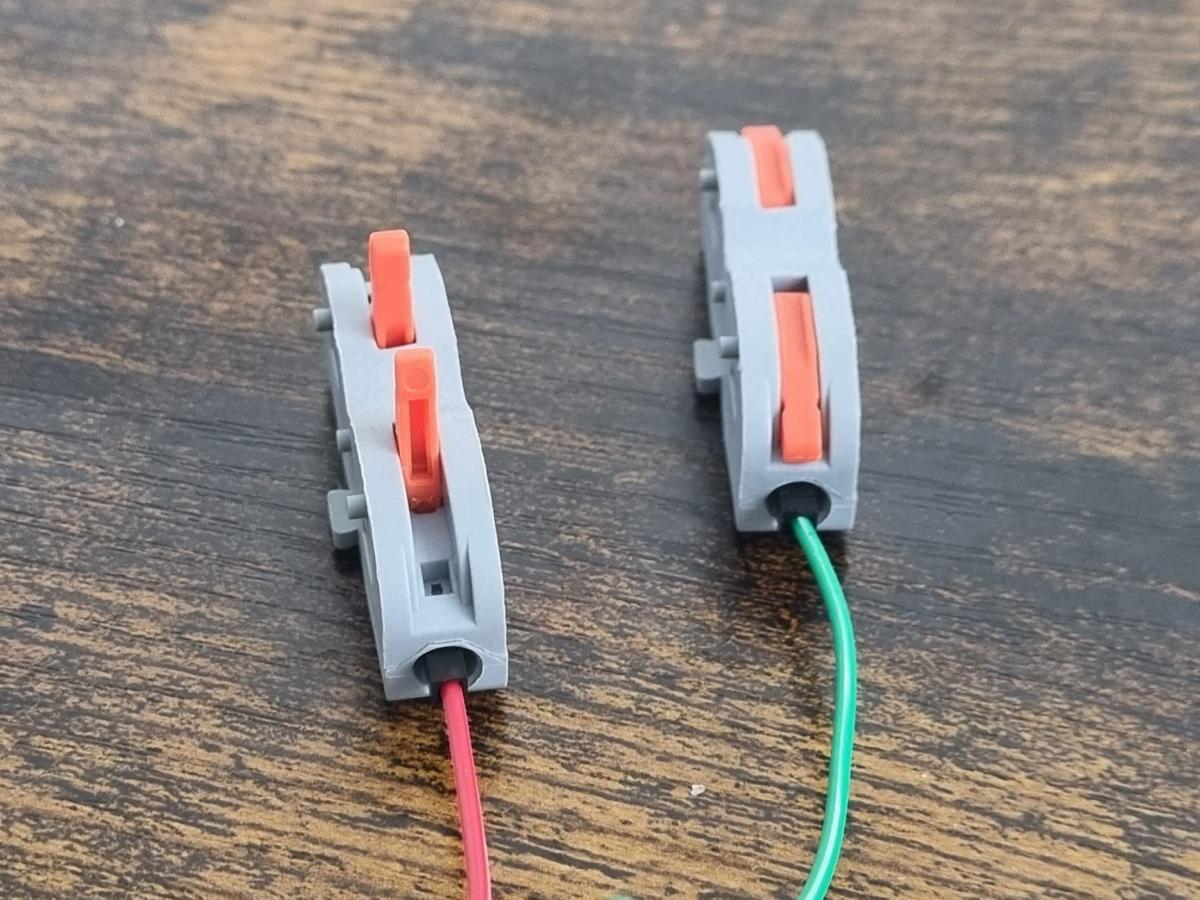

Au lieu des domino je te recommande des wago

Le boitiers que tu as identifié c'est ça : Boitier de connecteur 2.54mm
Il en existe de plusieurs tailles, mais si tu en prends un " trop grand " tu peux facilement le couper au cutter pour le mettre proprement à la bonne taille





Et ces composants que je n'ai pas trouvé chez vous:
https://tinyurl.com/5fs97rwa


Ce lien ne marche pas pour moi donc je ne sais pas de quel produit il s'agit.





- L'alimentation se fait via une batterie et j'aurai aimé que celui-ci se fasse sur secteur directement. (ça évitera que des invités pensent que le téléphone peut être déplacé n'importe où). Le second tuto avait une alimentation secteur. Du coup est-ce que cette partie là est à voir maintenant ? Dans le tuto youtube, je ne le vois jamais connecter une batterie donc j'avoue ne pas savoir comment alimenter le téléphone... serait-ce en connectant "simplement" un cable micro-USB au Teensy et ensuite alimentation secteur classique ?


Il est possible d'alimenter l'ensemble avec une alimentation secteur type téléphone avec une prise micro usb et alimenter par la prise usb oui


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !
Si vous souhaitez un robot pilotable par internet n'hésitez pas à visiter www.vigibot.com et à lire le sous forum dédié à vigibot!



Les réalisations de Mike118








#7 Sp4mmeR

Sp4mmeR

    Nouveau membre

  • Membres
  • 11 messages
  • Gender:Male

Posté 09 avril 2025 - 12:34



Sp4mmeR, (le) 05 Avr 2025 - 12:05 PM, a écrit :


Et ces composants que je n'ai pas trouvé chez vous:
https://tinyurl.com/5fs97rwa


Ce lien ne marche pas pour moi donc je ne sais pas de quel produit il s'agit.

C'est ce composant https://www.amazon.c...,aps,491&sr=8-1

Pour le reste, je suis tes conseils et ai revu la composition de ma commande (qui est désormais entre les mains des Robot-Makers) !  J'ai quelques interrogations du coup mais je vais attendre la réception de l'ensemble des composants, je comprendrai peut-être mieux en ayant tout en main...





Sp4mmeR, (le) 05 Avr 2025 - 12:05 PM, a écrit :


- L'alimentation se fait via une batterie et j'aurai aimé que celui-ci se fasse sur secteur directement. (ça évitera que des invités pensent que le téléphone peut être déplacé n'importe où). Le second tuto avait une alimentation secteur. Du coup est-ce que cette partie là est à voir maintenant ? Dans le tuto youtube, je ne le vois jamais connecter une batterie donc j'avoue ne pas savoir comment alimenter le téléphone... serait-ce en connectant "simplement" un cable micro-USB au Teensy et ensuite alimentation secteur classique ?


Il est possible d'alimenter l'ensemble avec une alimentation secteur type téléphone avec une prise micro usb et alimenter par la prise usb oui

Ca roule c'est ce que j'avais compris et c'est plutôt une bonne nouvelle !

Merci beaucoup pour les réponses et indications :)

Rdv probablement dans quelques jours !



#8 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 10 231 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 10 avril 2025 - 03:32

La commande est partie ce jour ;)


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !
Si vous souhaitez un robot pilotable par internet n'hésitez pas à visiter www.vigibot.com et à lire le sous forum dédié à vigibot!



Les réalisations de Mike118








#9 Sp4mmeR

Sp4mmeR

    Nouveau membre

  • Membres
  • 11 messages
  • Gender:Male

Posté 29 juin 2025 - 02:21

Bonjour bonjour !

Après quelques mois, et malheureusement peu de temps de libre, j'ai quand même pu faire quelques essais (et pas très concluants à mon grand désarroi).

J'ai bien réceptionné la commande (et merci beaucoup !) et ai essayé de commencer le tuto.

Je pense avoir trouvé les bonnes vis concernant la fonction de décrochage/raccrochage du combiné (en cherchant sur internet et tombant sur un autre tuto avec un téléphone identique) mais quelques soucis avec les valeurs affichées avec le multimètre:
Non connecté, j'ai bien un "1" qui s'affiche. Ensuite en posant mes deux pointes sur les vis normalement concernées par le mécanisme de raccrochage, je passe à 015.
J'appuie sur l'interrupteur de raccrochage et repasse à 1. Puis je décroche et la valeur passe à 052 (valeur fluctuante).
Pourtant les câbles sont bien branchés, le téléphone est en dehors de toute alimentation, multimètre réglé sur 2kOhm.

J'ai tenté le test "sonore" avec l'icône radar et j'ai bien un bip et un affichage à 000. Puis en activant l'interrupteur pour raccrocher, le bip s'arrête et j'obtiens une valeur qui augmente au fur et à mesure jusque 1.
Du coup, y'a-t-il un soucis avec le multimètre ? Est-ce normal ? Quelque chose dans le téléphone qui fait que je n'arrive pas exactement aux valeurs attendues ?


Un second point que je ne comprend pas forcément. Dans la vidéo, le processeur ressemble à ça:

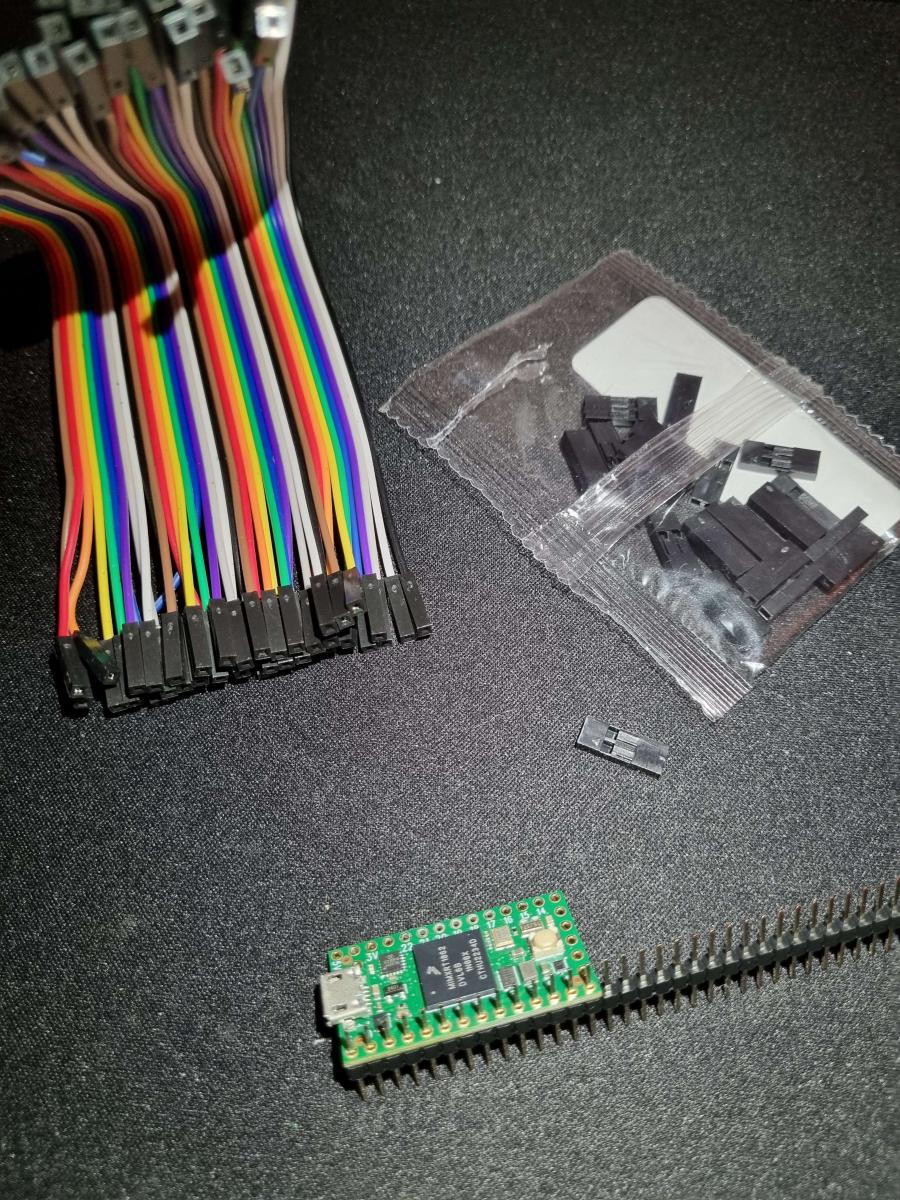

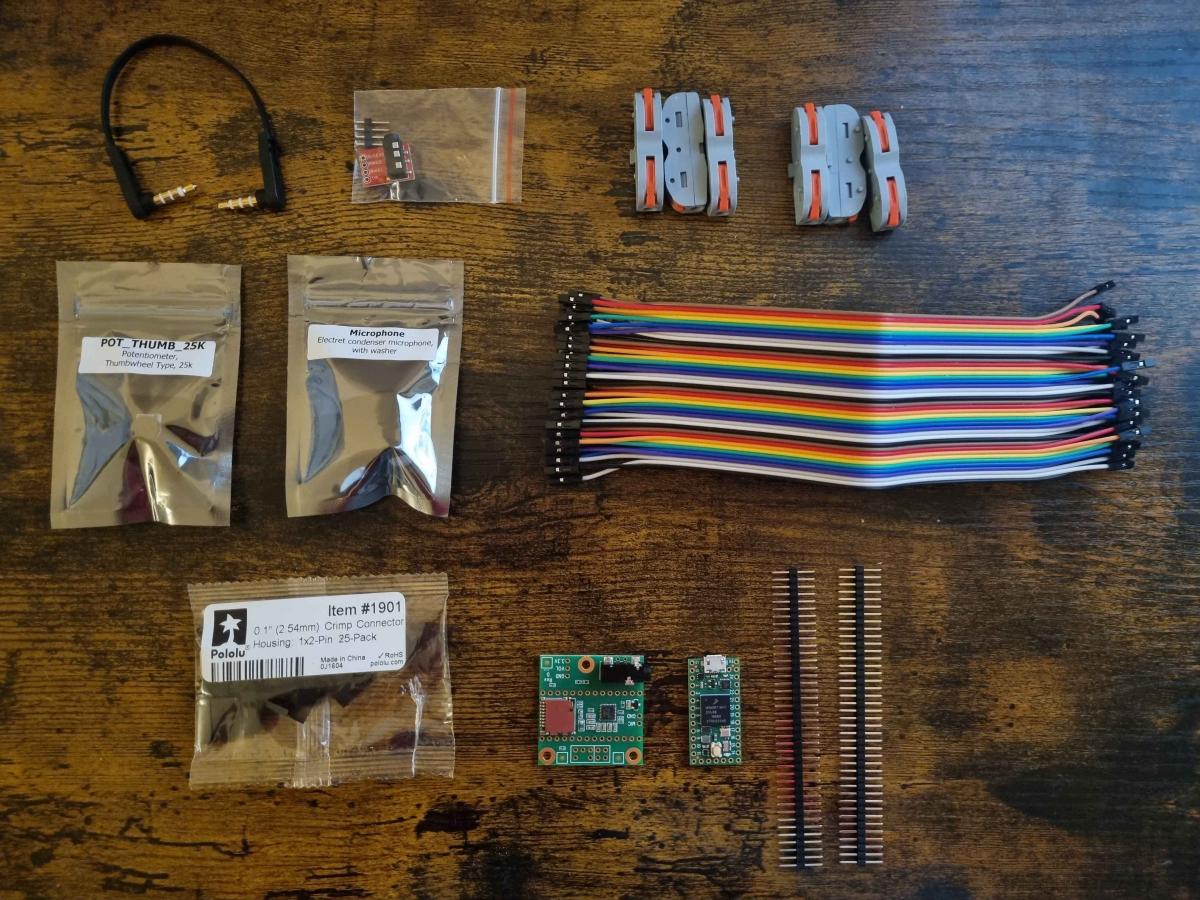

Les pièces que je possède sont celles-ci:

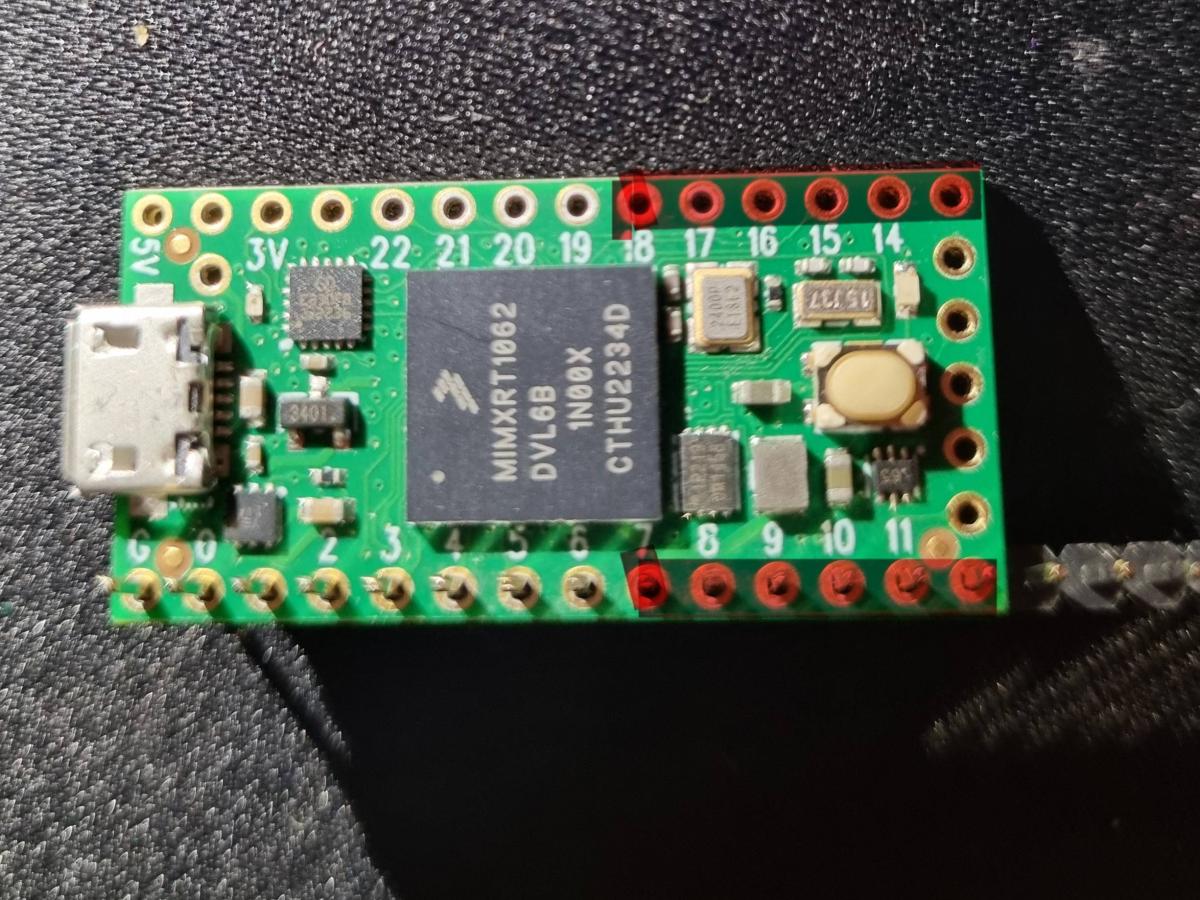

J'en déduis que je dois effectivement mettre ma barrette de picots comme disposée et souder les points sur les lignes en rouge:

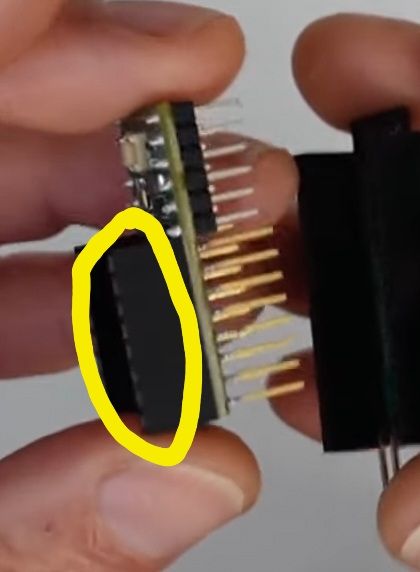

Par contre, quid de cette partie ?

Les tiges qui dépassent sont plus longues que celles que je vais devoir souder. Est-ce une barrette sécable différente ? D'où vient la partie en plastique noire entourée de jaune ? Est-ce que ça correspond aux "Crimp connector housing 1x2 pin" que je possède ? Comment les lier et les faire tenir fermement comme sur la vidéo ? (J'ai fait un test en clippant naturellement mais ça ne semble pas très bien accroché).

Etant un peu bloqué sur la partie électronique, j'ai voulu tenter la partie programmation pour avoir une petite réussite avant mon post. Mais sans surprise j'ai des messages d'erreurs. J'en déduis donc que programmer le teensy ne peut pas marcher si l'ensemble du montage électronique n'est pas effectué avant...

Peu d'avancées mais plein de questions... désolé pour celui/ceux qui prendront le temps de répondre. Et probablement des questions un peu "bête" mais c'est le jeu d'être néophyte absolu je crois !



#10 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 10 231 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 30 juin 2025 - 02:27

Un second point que je ne comprend pas forcément. Dans la vidéo, le processeur ressemble à ça:

attachicon.gif Screenshot_20250603_021033_YouTube.jpg

Les pièces que je possède sont celles-ci:
attachicon.gif 20250603_021203.jpg

J'en déduis que je dois effectivement mettre ma barrette de picots comme disposée et souder les points sur les lignes en rouge:
attachicon.gif 20250603_021244.jpg

Par contre, quid de cette partie ?
attachicon.gif Screenshot_20250603_021034_YouTube.jpg

Les tiges qui dépassent sont plus longues que celles que je vais devoir souder. Est-ce une barrette sécable différente ? D'où vient la partie en plastique noire entourée de jaune ? Est-ce que ça correspond aux "Crimp connector housing 1x2 pin" que je possède ? Comment les lier et les faire tenir fermement comme sur la vidéo ? (J'ai fait un test en clippant naturellement mais ça ne semble pas très bien accroché).






Tu n'as pas exactement le même matériel que sur la vidéo. Tu dois faire un montage qui au final sera équivalent mais qui est différent.

Dans la vidéo il y a des barrettes femelle avec pins longs. Et il branche des fils mâles dans la partie femelle de la barrette.

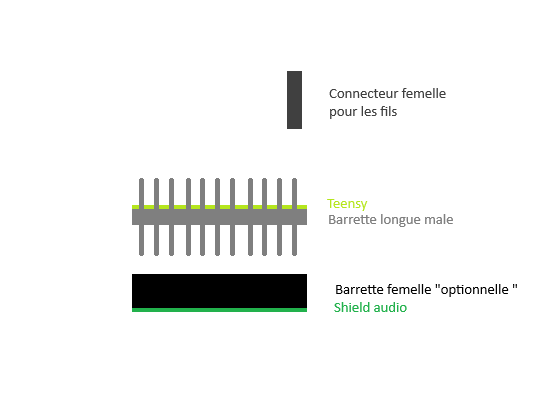

Dans ton cas tu as des barrettes mâles longues et des fils femelles. Tu va brancher tes fils femelles dans la partie mâle.








Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !
Si vous souhaitez un robot pilotable par internet n'hésitez pas à visiter www.vigibot.com et à lire le sous forum dédié à vigibot!



Les réalisations de Mike118








#11 Sp4mmeR

Sp4mmeR

    Nouveau membre

  • Membres
  • 11 messages
  • Gender:Male

Posté 29 août 2025 - 12:17

Bonsoir/bonjour !

Je reviens ici pour lancer à nouveau une batterie de questions car, je vais être honnête je n'y arrive pas. J'ai eu du mal à trouver du temps pour me poser dessus ce qui fait que ça n'a pas bougé d'un iota depuis mes dernières questions

Le jour J arrivant désormais très vite, je me force désormais à trouver du temps pour faire avancer le projet et ça démarre ce soir. Je me suis repris la vidéo, re-regardé à nouveau nos échanges et d'autres que j'avais pu avoir mais ça reste toujours très flou pour moi et ne sais pas par quel bout le prendre pour commencer... donc à part en envoyant beaucoup de questions pour faire limite un pas-à-pas pour enfant de 5 ans...

Malgré tes explications (et merci beaucoup d'avoir pris du temps pour m'en donner) et en regardant la vidéo, comme je n'ai pas exactement le même matériel, j'ai du mal à savoir où démarrer, que dois-je souder et avec quoi, est-ce que je dois couper des parties/choses, etc.

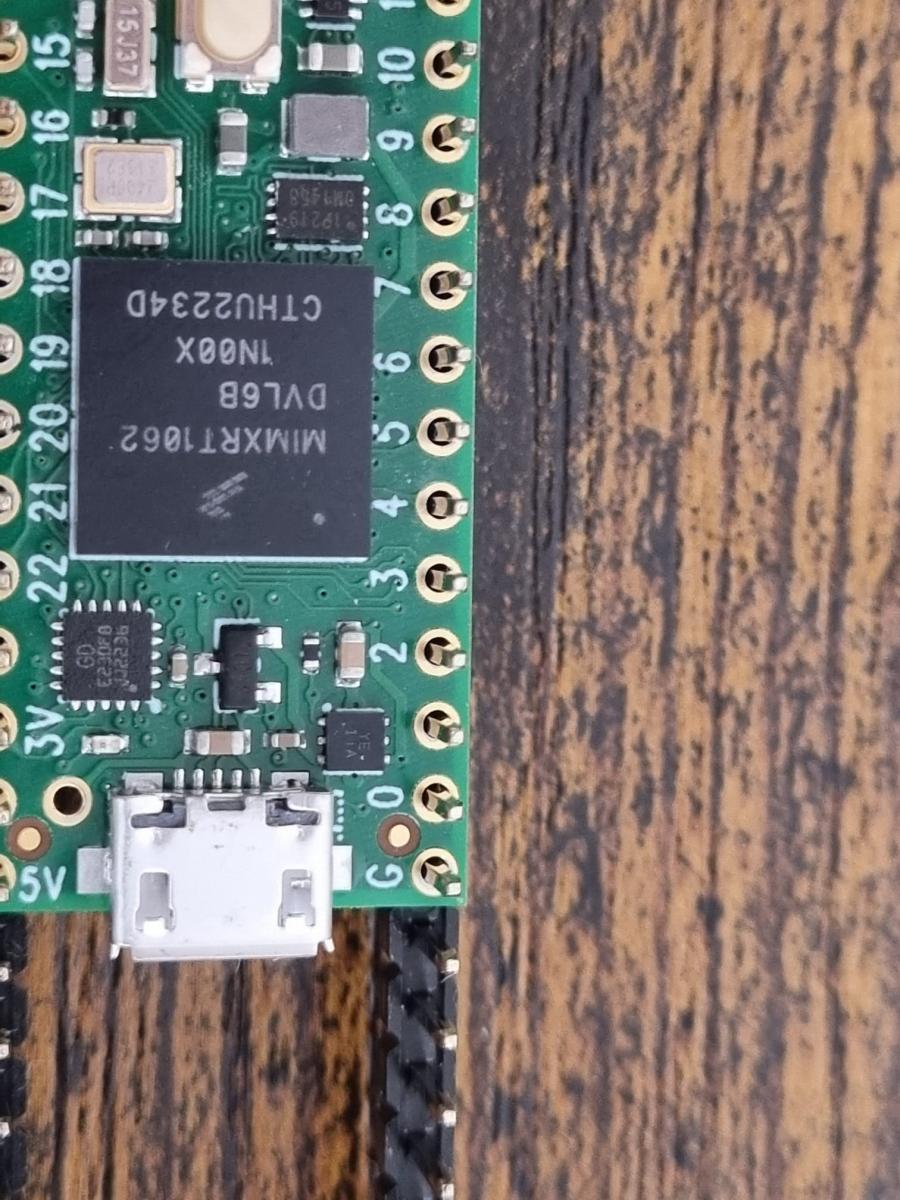

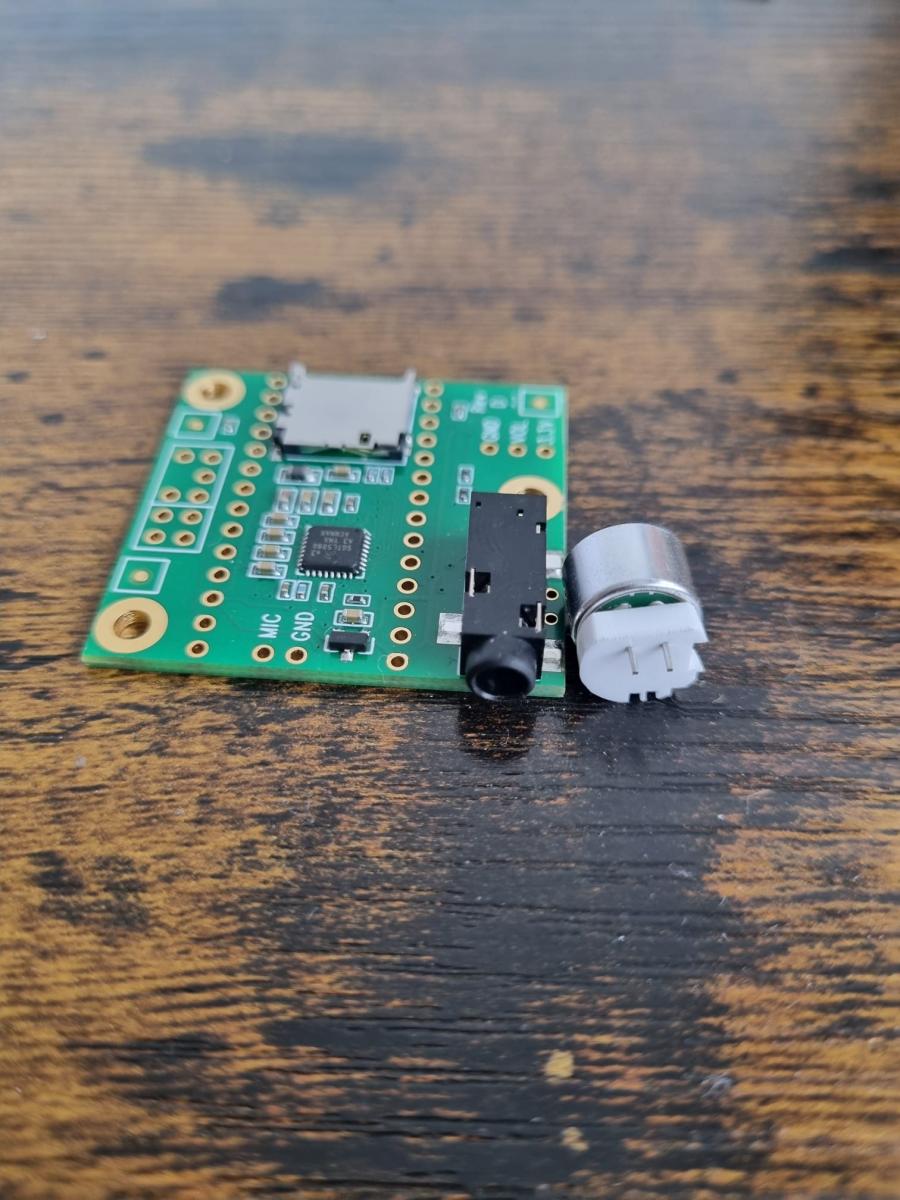

Je pensais commencer en essayant de lier le Teensy avec l'Audio Shield (si déjà j'ai les bonnes appellations) en faisant de cette manière

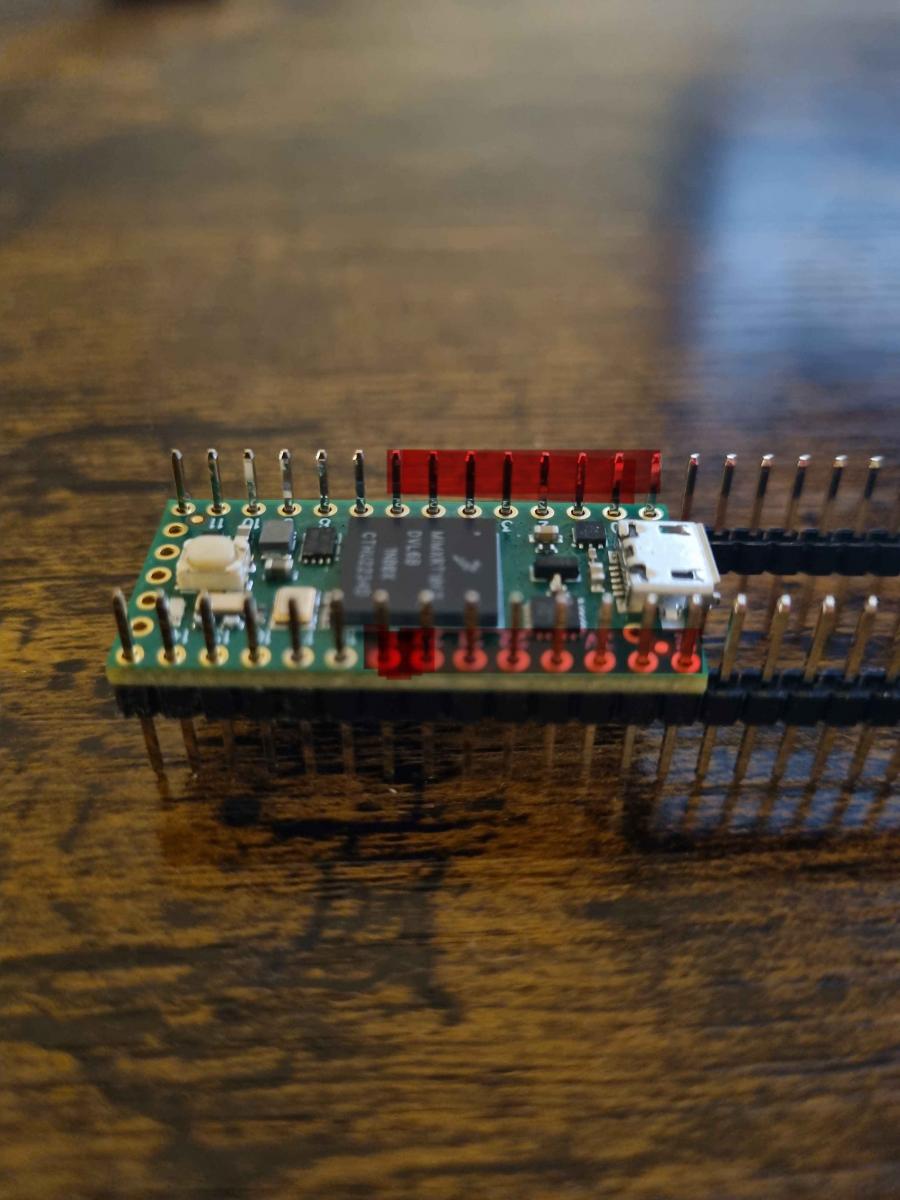

Souder les broches sur la partie supérieure du circuit imprimé, et garder uniquement les tiges en rouge. Celles qui sont au-dessus du circuit, sur le côté gauche, je les coupe/taille pour ne pas que ça dépasse.

Et c'est après ça où je ne sais pas quoi faire et comment relier ce circuit à l'autre circuit imprimé.

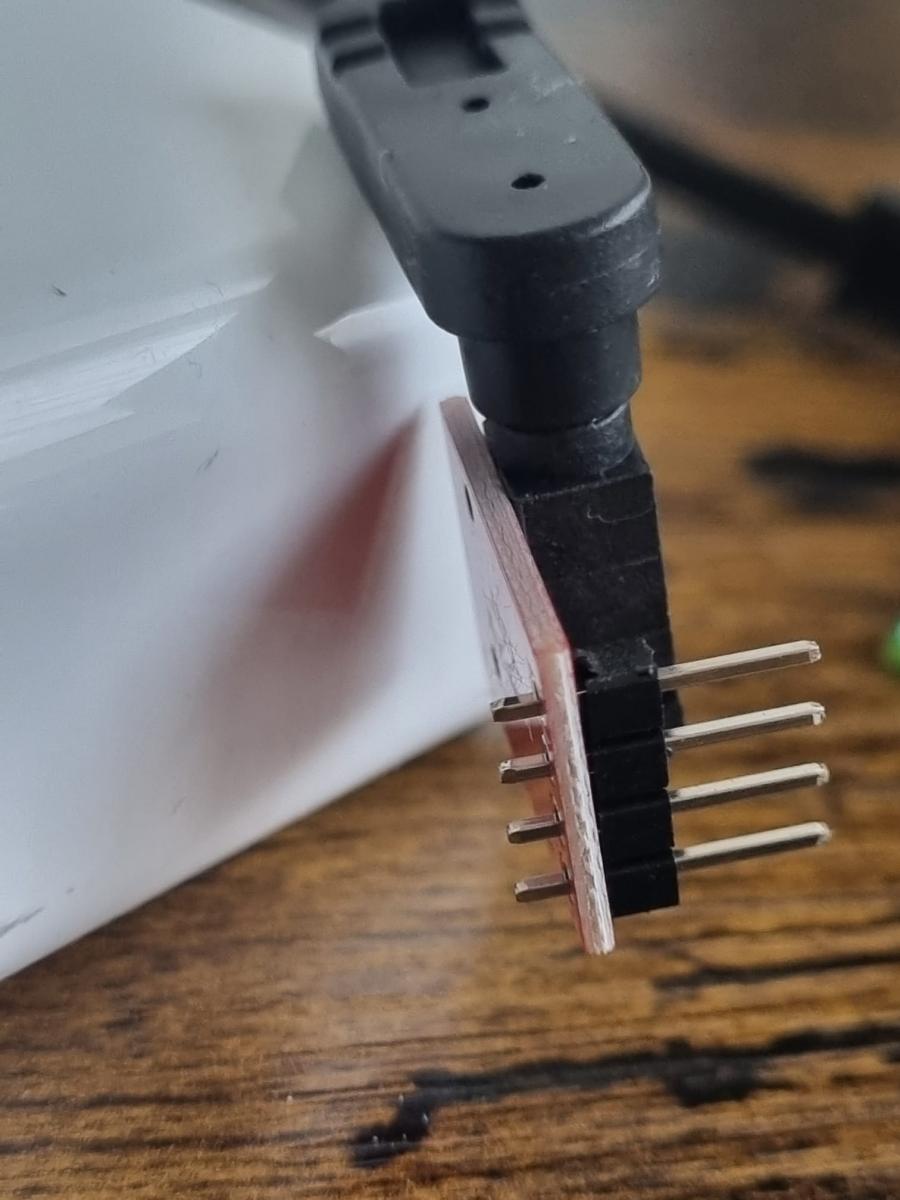

Je soude juste de cette manière ?

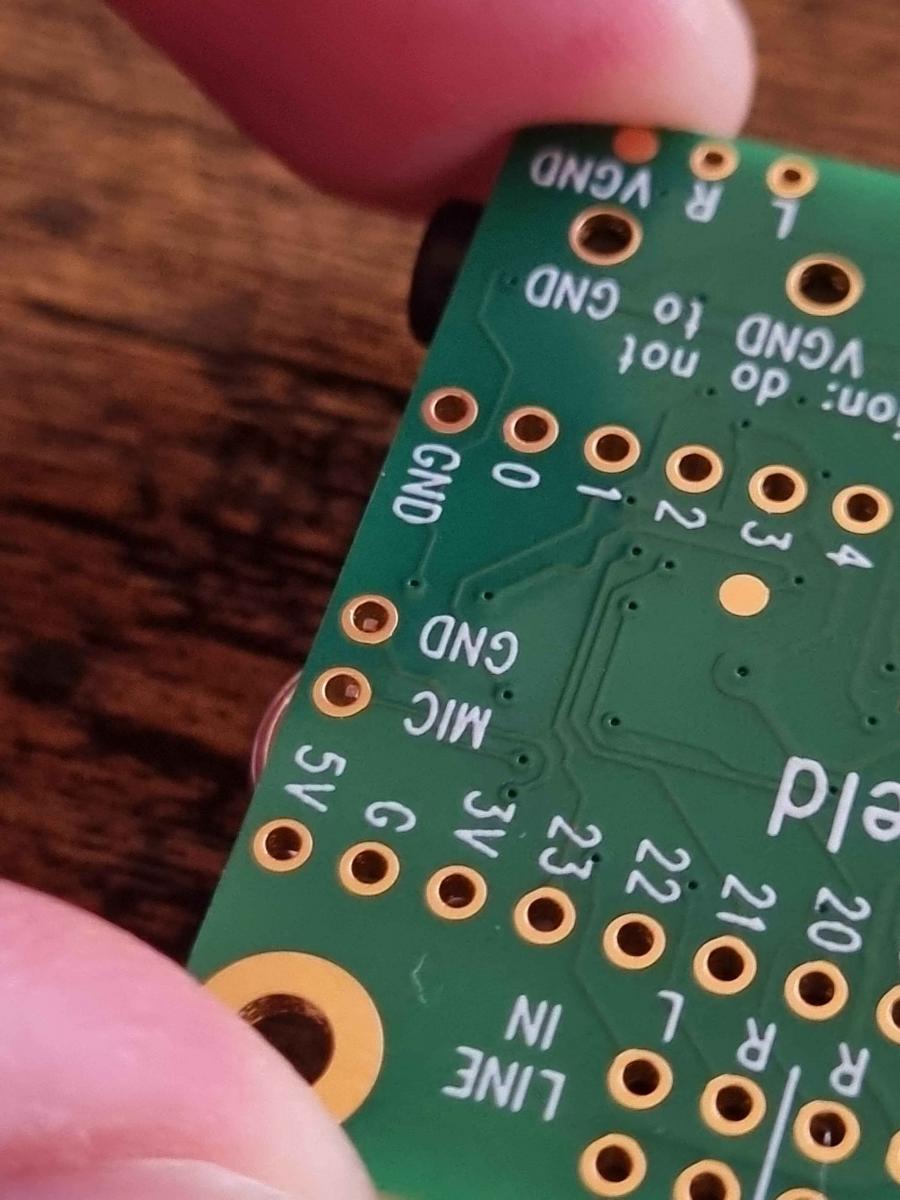

En plaçant les points de soudure sur la partie inférieure du circuit imprimé du bas ?
Il y a aussi quelque chose je ne comprends pas, sur la page où j'ai acheté le Shield Audio, un Microphone+washer et un potentiomètre sont fournis avec le circuit du shield audio
Sauf que dans la vidéo, je ne vois jamais le potentiomètre branché et concernant le microphone je n'ai pas vraiment le même rendu que lui visuellement si je soude ça simplement
20250829_002121.jpg 20250829_002154.jpg

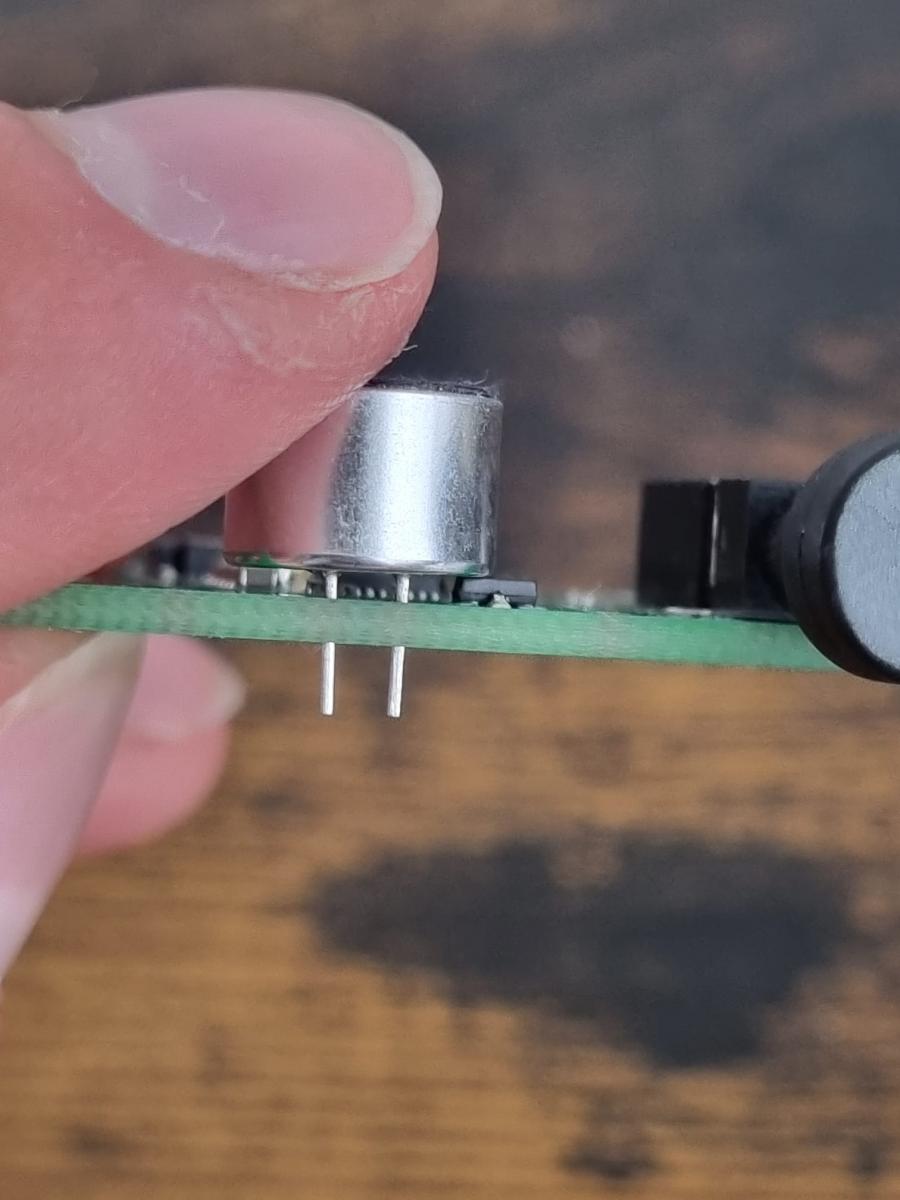

Ca donne ça pour ma part si je le branche avec son washer comme conseillé. Mais je ne vois pas comment ensuite assurer les connectiques de la vidéo...
bref, si déjà tu as du temps à perdre, et me l'offrir en me répondant pour que je puisse avancer, ça serait superbe !
Et si ce n'est pas le cas, merci d'avoir pris du temps à me lire et désolé d'avoir d'être redondant !

P.S: Si un membre est en région parisienne, je serai pas forcément contre une rencontre physique pour avoir de l'aide (oui j'en suis à ce point là :/ )





#12 Gédé

Gédé

    Membre

  • Membres
  • 91 messages

Posté 29 août 2025 - 04:59

Bonjour,

je ne connais pas du tout les cartes que tu utilises mais je peux t'aider pour la connectique.

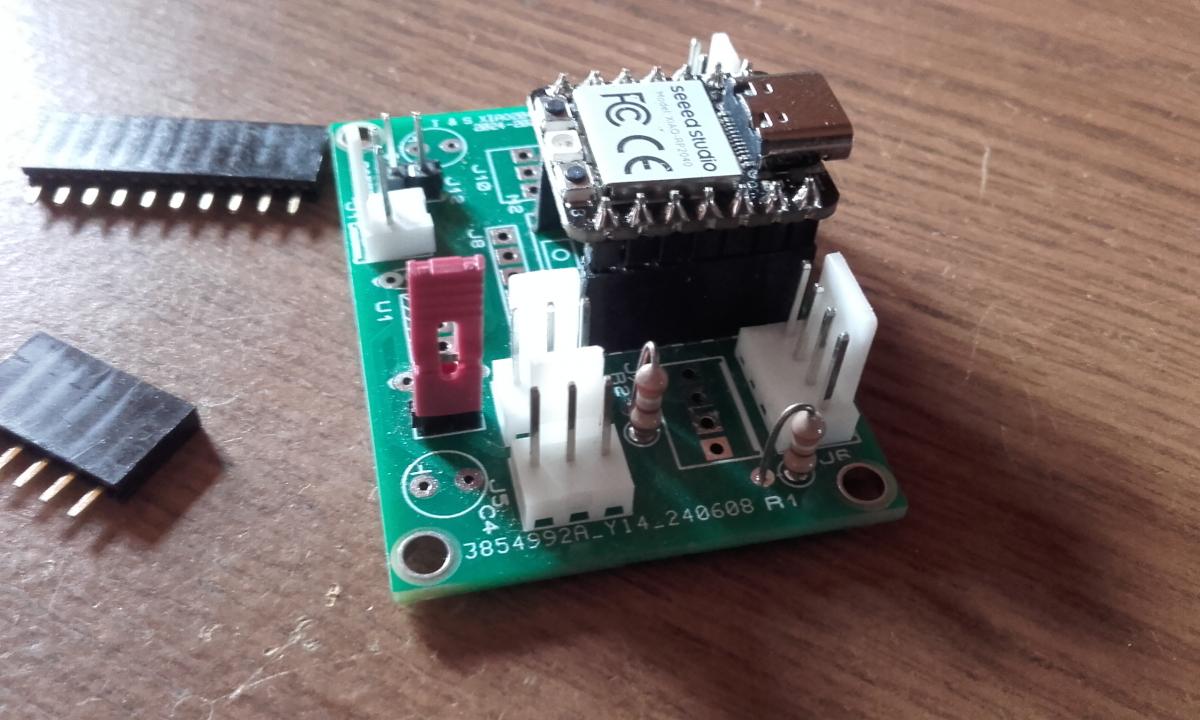

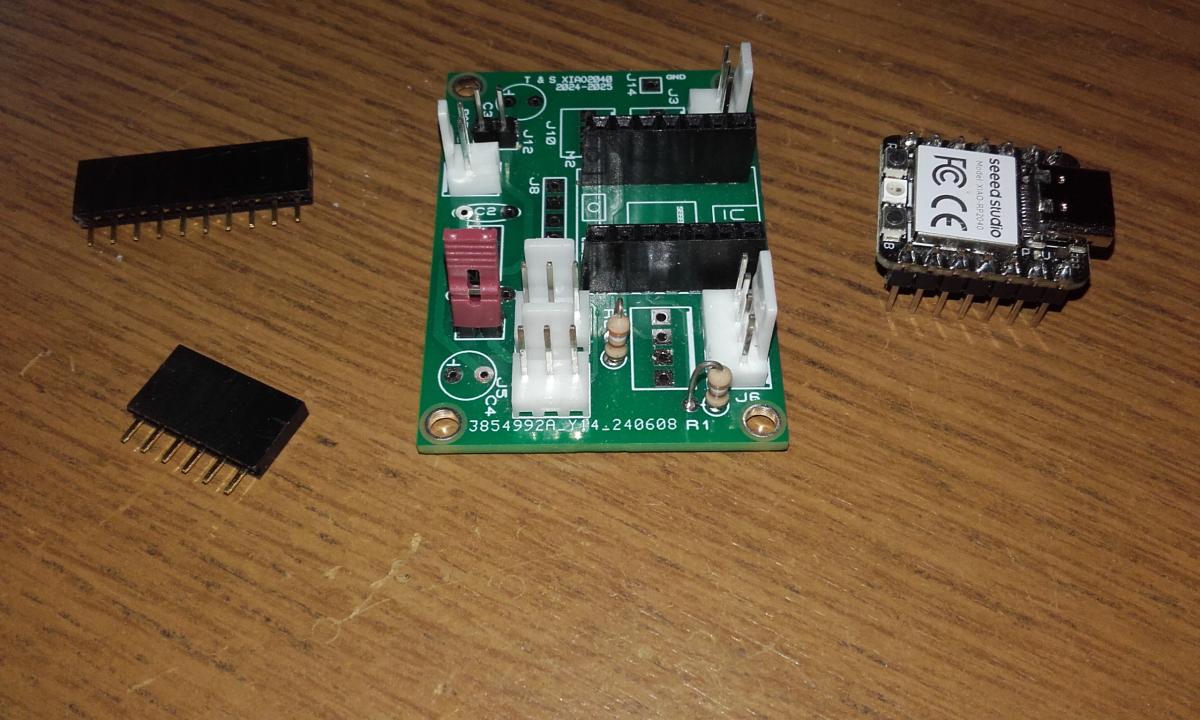

Sur cette photo j'utilise une carte différente de la tienne mais le principe est le même:

une carte va "s'embrocher" sur un circuit imprimé. La carte embrochable est équipée comme tu projettes de le faire pour la Teensy. Sur le circuit imprimé il y a des barrettes femelles au pas de 2,54mm. Il y en a 2 sur le circuit imprimé et 2 autres à côté. On en trouve de grandes qu'il est possible de couper.




Sur la 2ème photo on voit le module "embrochable" qui a pris sa place définitive. L'intérêt est qu'on peut le changer facilement en cas de problème.




Bon courage!



#13 Sp4mmeR

Sp4mmeR

    Nouveau membre

  • Membres
  • 11 messages
  • Gender:Male

Posté 29 août 2025 - 09:41

Bonsoir Gede !

Merci pour ta réponse ! Ta connexion semble sensiblement identique à ce qui est utilisé dans la vidéo. Et c'est du coup une de mes grandes interrogations actuellement: Tu possèdes des barrettes femelles dans lesquelles tu vas insérer une barrette mâle qui a été soudée sur le module "embrochable". Or, je possède des barrettes mâles et ceci https://www.robot-ma...angee&results=1

Et je ne sais pas si ce sont ces fameux connecteurs qui doivent faire office de "réceptacle" pour les barrettes mâles ou tout simplement qu'il me manque cette pièce pour pouvoir lier les deux circuits. Parce qu'avec mon inventaire de pièces que tu peux observer: 20250828_235923.jpg

J'ai l'impression qu'il me manque une/des pièces ou bien je ne comprends tout simplement pas comment lier les deux circuits imprimés..




#14 Gédé

Gédé

    Membre

  • Membres
  • 91 messages

Posté 30 août 2025 - 10:27

Manifestement tu n'as pas les connecteurs en question, ceux du lien que tu donnes ne sont pas faits pour être implantés sur un circuit imprimé. Je viens de chercher sur la boutique Robot Maker, je n'en ai pas trouvé. Ce serait intéressant que @Mike118 en propose c'est très utilisé!



Tu peux faire une recherche avec les mots:

connecteur femelle 1 rangée 2,54mm



Tu en trouveras à tous les prix, dans diverses longueurs. Certains sont dorés, d'autres pas, pour ton application j'estime que ça n'a pas une grande importance.

Tu peux prendre exactement le nombre de points de connexion qu'il te faut ou prendre des 40 broches que tu recouperas avec une simple pince coupante. C'est ce que j'ai fait pour ceux de ma photo.



#15 Sp4mmeR

Sp4mmeR

    Nouveau membre

  • Membres
  • 11 messages
  • Gender:Male

Posté 30 août 2025 - 11:46

D'accord... ça explique donc peut être en partie pourquoi je bute sur le montage des circuits !

J'ai trouvé ces deux composants:
https://www.amazon.f...89179011&sr=8-3

https://www.amazon.f...9179011&sr=8-23

Y-a-t-il l'un à privilégier plus que l'autre ? Ou c'est la même chose avec des designs différents ?



#16 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 10 231 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 31 août 2025 - 03:21

Hello,

Normalement tu as tout ce qu'il te faut pour faire un montage équivalent à ta vidéo mais " plus solide " ( comme je te l'avais indiqué les fils males dans les prises femelles comme dans ta vidéo c'est plus fragile / ça tient moins bien qu'un fil avec un connecteur femelle dans une broche male.

Regarde cette image qui est un " schémas en vue de côté " dans le cas où tu voudrais quelque chose de démontable.

assemblage teensy.png

Et sur tes photo je ne vois pas la barrette femelle que j'ai indiquée "optionnelle"  : https://www.robot-maker.com/shop/composants/94-barrette-secable-femelle-254mm-94.html

Si tu n'as pas la barrette femelle tu peux ne pas la mettre en soudant directement la barrette longue sur le shield audio.

Tu peux faire " un assemblage sans souder "  et prendre une photo pour que je te confirme le montage avant de souder si tu veux =)




Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !
Si vous souhaitez un robot pilotable par internet n'hésitez pas à visiter www.vigibot.com et à lire le sous forum dédié à vigibot!



Les réalisations de Mike118








#17 Sp4mmeR

Sp4mmeR

    Nouveau membre

  • Membres
  • 11 messages
  • Gender:Male

Posté 31 août 2025 - 11:05

Ca marche, je vais tenter mon pas-à-pas ici d'assemblage sans souder ! (Il est très probable que mon ordre ne soit pas le plus logique donc j'écoute sans problème les commentaires/critiques). Et pour des raisons de compréhension, face dessus: vers le ciel/ face dessous: vers le sol

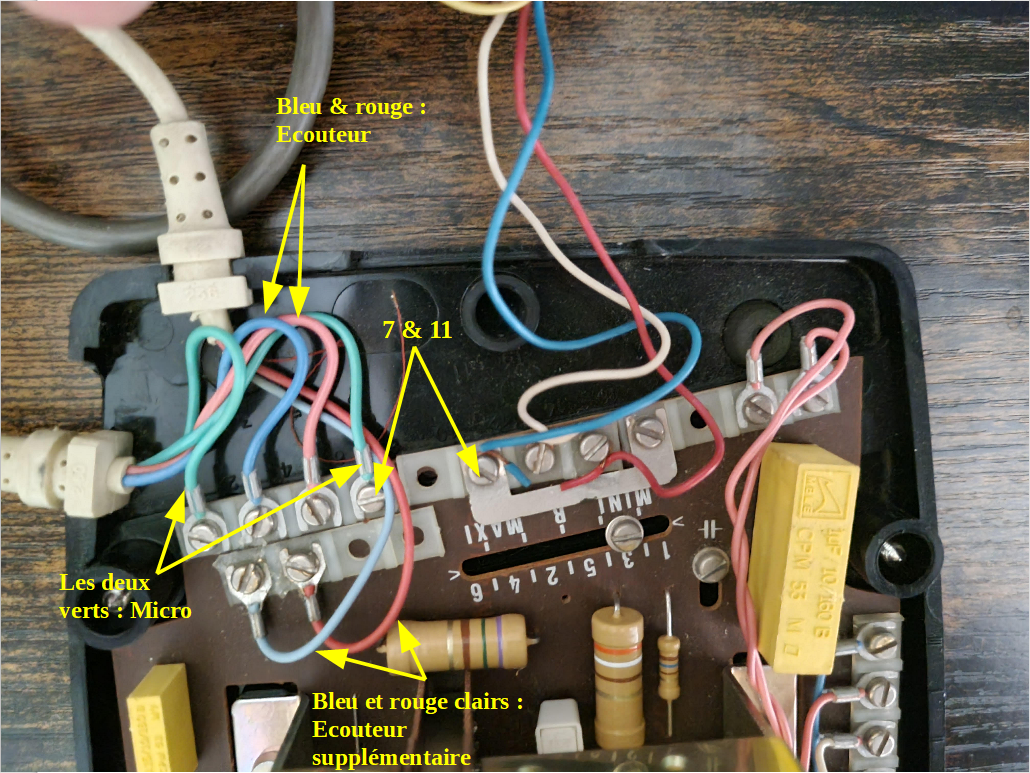

D'abord une vision interne du câblage du téléphone:

Circuit telephone legende fr.PNG

Les ports 7 et 11 correspondraient à la fonction décrochage/raccrochage du téléphone (le fameux "Hook Switch")
Mon téléphone possède un combiné classique et à l'arrière un écouteur supplémentaire. Je souhaiterai qu'il soit aussi utilisable donc j'aurai des questions plus tard là-dessus...

Du coup, étape 1:

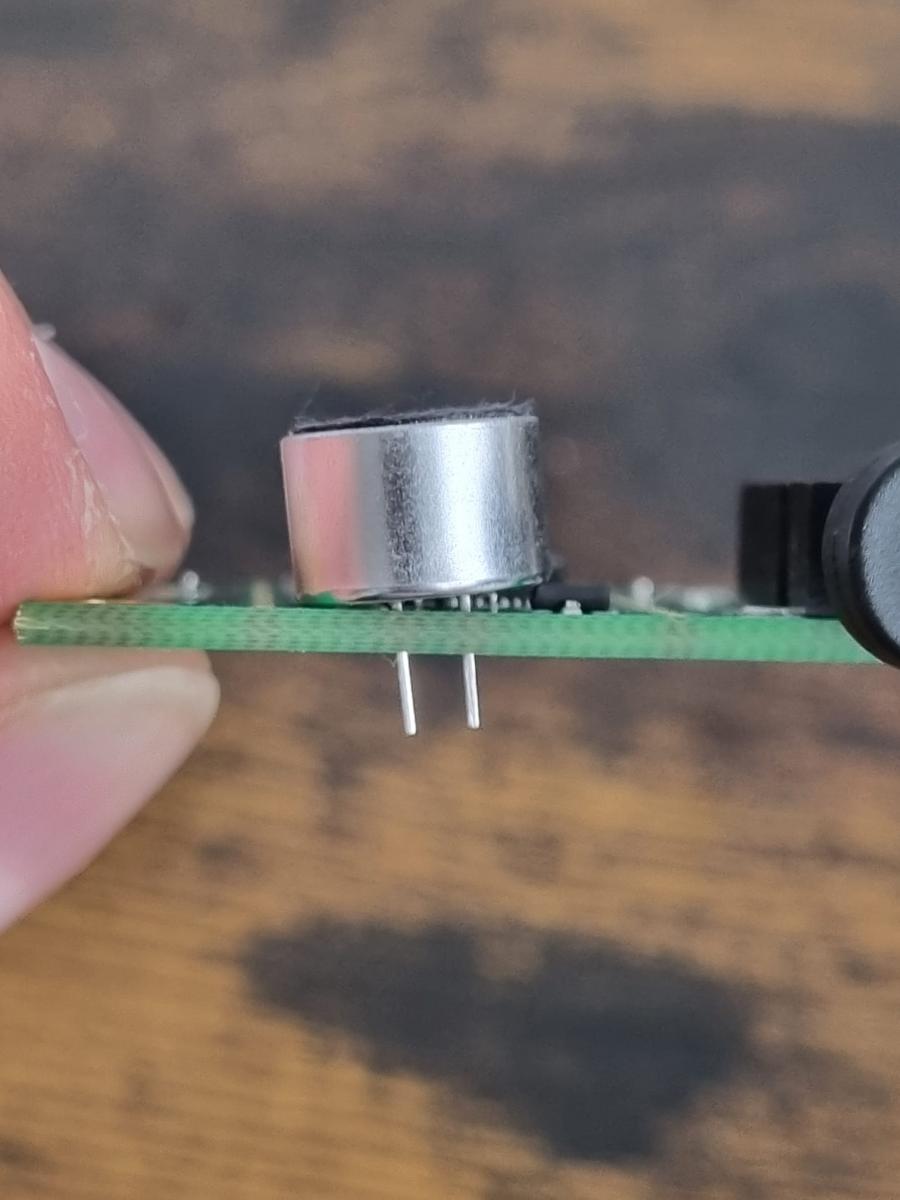

etape 1.jpeg
Je prends l'Audio Shield ainsi que le microphone (il l'utilise dans sa vidéo. Le potentiomètre, je n'en vois aucune trace par contre.). Je place le microphone à l'aide du washer fourni et soude les deux tiges sortantes (de pas grand chose) sur la face dessous de l'audio shield, dans les ports "MIC" et "GND".

Etape 2:
etape 2.jpeg
Je prends mes barrettes mâles, les place et les soude, sur la face dessus de l'Audio Shield.

Etape 3:

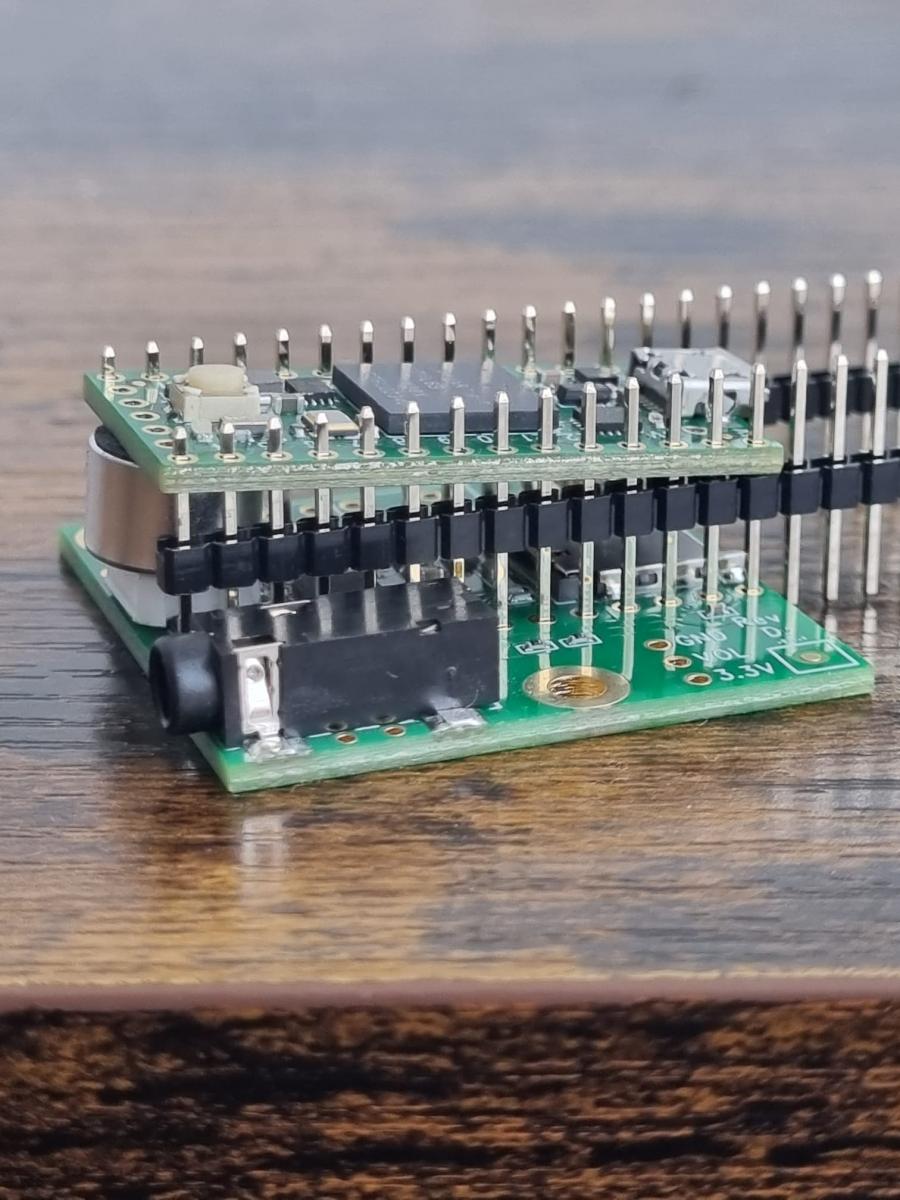

etape 3.jpeg
Je place le Teensy sur les fiches mâles. Sauf que petit soucis, le microphone me gène.
Une photo en mettant le Teensy bien droit: etape 3 bis.jpeg
Je pense qu'il y a un soucis ici et que les fiches mâles devraient être bien plus proéminentes afin de fixer correctement les fils avec port femelle. Du coup dois-je souder sans le washer ? Dois-je souder le microphone sur la face dessous de l'Audio Shield ? (j'aurai une question plus tard à ce sujet, en Etape 9)

Etape 4:
etape 4.jpeg

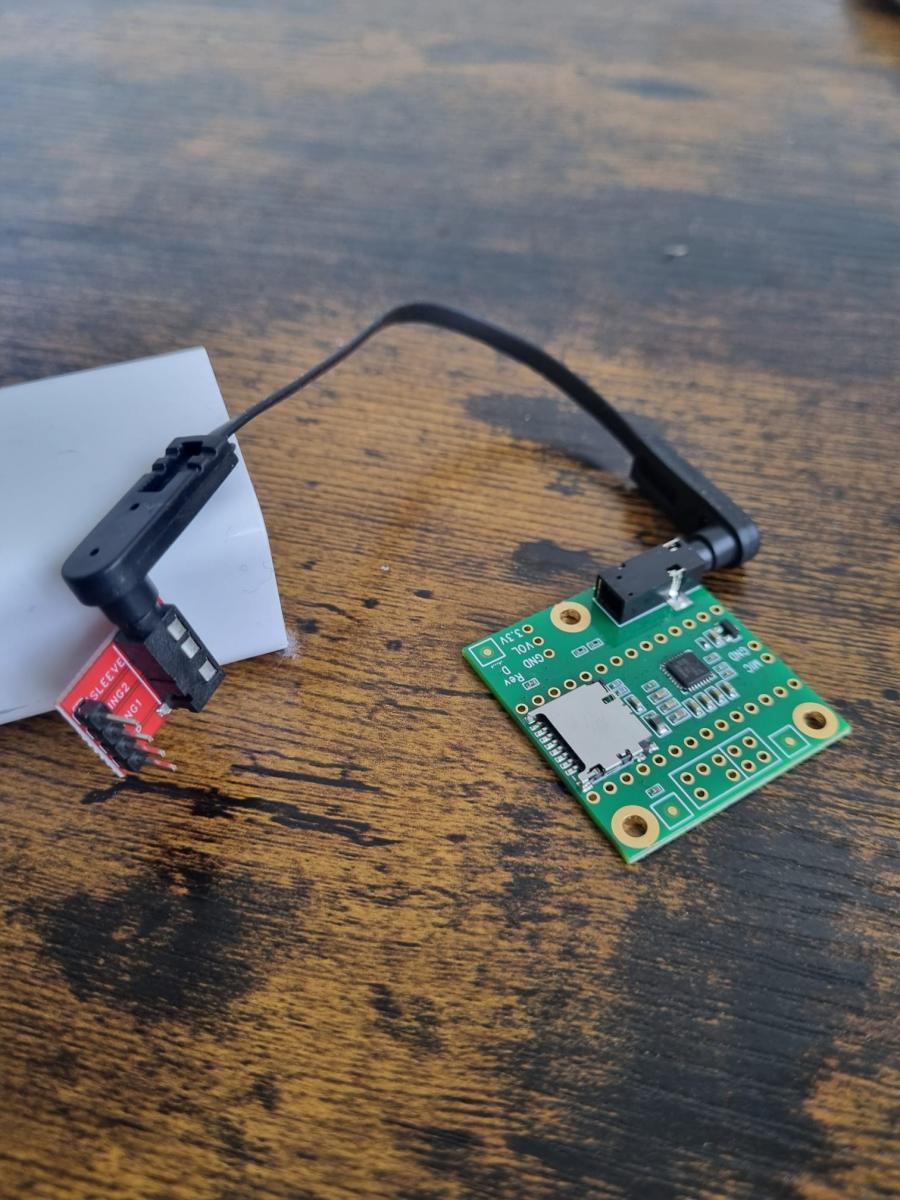

Je relie le TRRS (Je ne sais pas si c'est bien son nom) à l'Audio Shield via le cable jack-jack. Au préalable, j'aurai bien évidemment soudé les petites fiches livrées avec sur la face dessousetape 5.jpeg

Etape 5:
etape 6.jpeg
Je clip deux fils femelle sur les port "Sleeve" et "Tip" que je fais partir en direction des wago...

Etape 6:
etape 7.jpeg
Je ne fais pas comme sur la photo évidemment, je dénude l'autre partie femelle de mes câbles, les insère dans les wago avec languettes oranges levées, puis je referme les languette pour bien pincer les fils et les accrocher (comme un domino je suppose).

Etape 7:

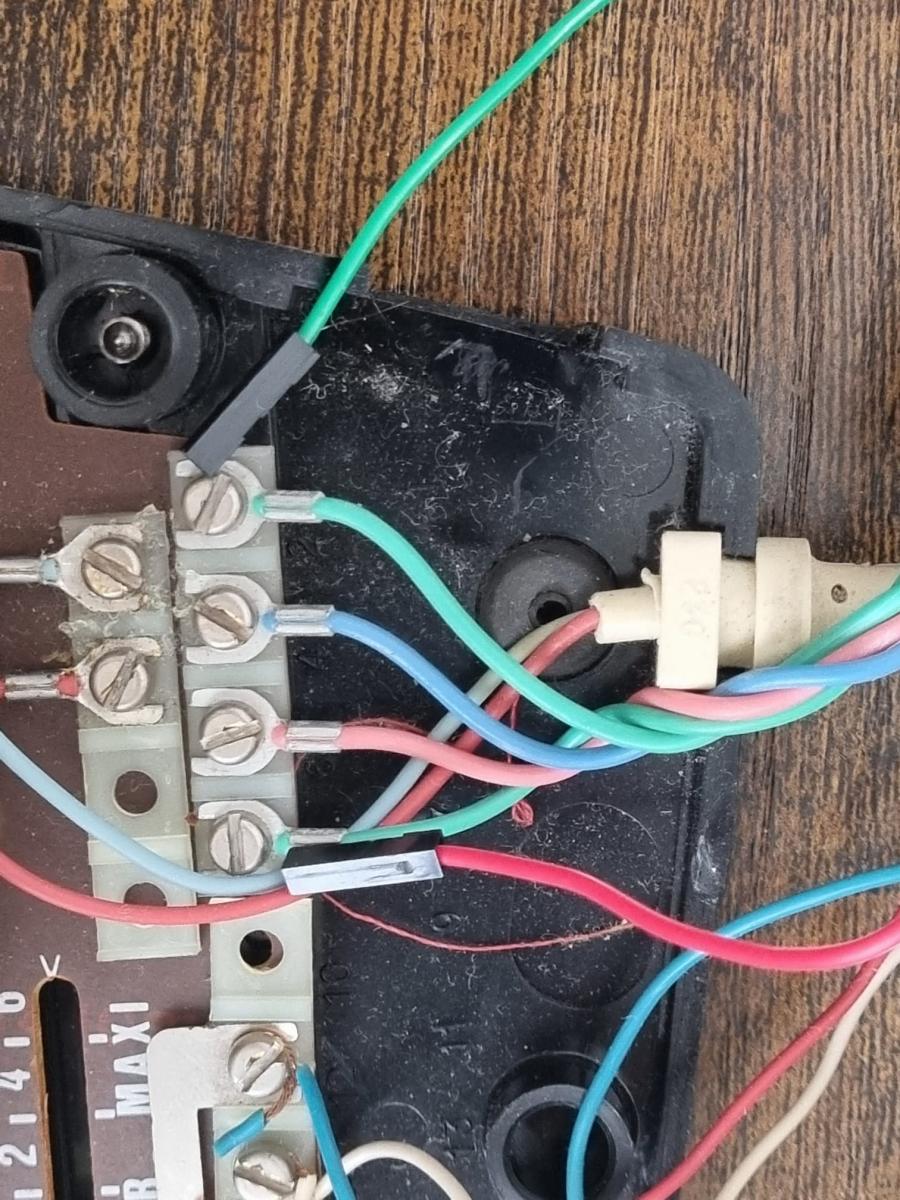

etape 8.jpeg
J'ai fait la même chose avec deux autres câbles (de la même couleur histoire de bien les suivre). Il me reste donc le bout avec port femelle. Je vais le dénuder également et le souder sur les connections des écouteurs. (me suis trompé sur la photo, je pensais que c'était les deux verts et donc le microphone.).
Deux questions ici:
1) Le fil doit-il être soudé sur la partie métallique plate qui encercle la vis ? Ou sur la vis ?
2) Ayant deux écouteurs et donc 4 ports à connecter mais deux fils uniquement, comment dois-je procéder ? A moins qu'en connectant uniquement sur l'écouteur principal, la connexion avec l'écouteur secondaire se fasse automatiquement, les deux écouteurs étant "connectés" via le circuit du téléphone ?

Etape 8:
etape 9.jpeg
Je clip deux nouveaux fils femelle sur le fiche "G" et la fiche "0" de la Teensy, que je dénude également à l'autre extrémité pour les souder ensuite sur les ports 7 et 11 du téléphone, correspondant à la fonction décrochage/raccrochage. Si je suis trop court en terme de fil, je peux rallonger avec les wago comme j'ai fait plus haut. (et d'ailleurs en ai-je forcément besoin ? c'est surtout pour du confort de manipulation que l'on fait ce montage ?)

Etape 9: C'est normalement les dernières connections, celles entre les ports du microphone du téléphone et je suppose du microphone de l'Audio Shield. C'est là où je ne vois pas comment faire non plus puisque dans la vidéo, les broches sortantes au niveau de l'Audio Shield semblent avoir été tordues à 90°. Et dessus il branche ses fils femelles pour les relier ensuite au téléphone. En mettant le washer, les fiches du microphone ressortent à peine de 0.5mm de l'Audio Shield. Je ne comprends pas comment fait-il pour avoir autant de longueur quand je vois la longueur des fiches que j'ai sur le microphone. Là je veux bien un tuyau. Je pense que je dois faire sans washer (qui de toute manière ne m'aide pas à avoir assez de longueur sur les fiches mâles de la Teensy). Mais alors, comment souder le microphone pour pourvoir clipper les fils femelle dessus ?
Deux photos pour voir ce que ça donne, le microphone étant placé sur le dessus de l'Audio Shield.
etape 10.jpeg
etape 10 bis.jpeg


Après tout ça, normalement la partie soudure/montage électronique me semble terminée. Il y a juste un composant que je n'ai pas utilisé les "Crimp connector housing 1x2pin", je ne vois pas quand le faire...
Je suis donc à votre écoute et ai hâte de lire vos retours (pour déjà savoir si j'ai bien compris ou si je suis hors-sujet..)

Merci pour la lecture du pavé et l'aide donnée !

Image(s) jointe(s)

  • etape 9.jpeg


#18 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 10 231 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 01 septembre 2025 - 12:00

Hello, en effet j'ai oublié que le micro était si haut mais dans ton cas tu ne dois pas souder le micro, puisque tu vas connecter le micro de ton téléphone.

En lieu et place du microphone tu peux tout simplement prendre 2 pins longue et les plier de sorte à avoir les même connecteurs à 90° que lui dans sa vidéo. Tu pourras ensuite connecter le micro de ton téléphone à ton shield audio via ces pins et des fils femelles. ( Et plutôt que d'avoir deux prises solitaires pour faire la connexion tu peux remplacer les deux bouts solitaires noir par un seul double "Crimp connector housing 1x2pin" car ça tient beaucoup mieux 1 double que 2 simples ... )

Par contre attention au sens de soudure de la teensy, l'usb de la teensy est censé être du côté de la prise jack.

Pour ce qui est de la connexion de fils sur la partie avec les vis, tu peux simplement dénuder ton fil voir même aller jusqu'à faire une boucle avec le fil dénuder et le coincer sous la vis quand tu la serres.


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !
Si vous souhaitez un robot pilotable par internet n'hésitez pas à visiter www.vigibot.com et à lire le sous forum dédié à vigibot!



Les réalisations de Mike118








#19 Sp4mmeR

Sp4mmeR

    Nouveau membre

  • Membres
  • 11 messages
  • Gender:Male

Posté 01 septembre 2025 - 10:10

Hello !

Merci pour ton retour !







mais dans ton cas tu ne dois pas souder le micro, puisque tu vas connecter le micro de ton téléphone.

D'accord, donc je soude sur la partie dessous mes pins long, et plie la partie dessus pour pouvoir effectuer mon branchement avec le microphone du téléphone.
Concernant le double noir que je vais utiliser pour solidifer le montage, comment ça s'utilise ? Je dois "juste" dénuder le fil et l'insérer dedans ? Aucune manipulation spécifique pour le "souder" à son nouveau port en plastique ?







Par contre attention au sens de soudure de la teensy, l'usb de la teensy est censé être du côté de la prise jack.

Merci en effet, je suis allé un peu vite pour assembler tout ça !







Pour ce qui est de la connexion de fils sur la partie avec les vis, tu peux simplement dénuder ton fil voir même aller jusqu'à faire une boucle avec le fil dénuder et le coincer sous la vis quand tu la serres.

Ok je ferai comme ça je pense... je suis pas super confiant sur les soudures, la dernière fois c'était en cours de technologie en 3ème... il y a 23 ans haha

J'ai du coup deux questions qui me viennent:
1°) Sur mon Etape 2, les soudures concernant l'Audio Shield, doivent-elles être faites sur le dessus ou le dessous du circuit ? Y'a-t-il une incidence de le faire plus d'un côté que l'autre ?

2°) En Etape 7: Ayant deux écouteurs et donc 4 ports à connecter mais deux fils uniquement, comment dois-je procéder ? A moins qu'en connectant uniquement sur l'écouteur principal, la connexion avec l'écouteur secondaire se fasse automatiquement, les deux écouteurs étant "connectés" via le circuit du téléphone ? (je l'avais posée mais je ne sais toujours pas si ça implique des changements à prévoir où s'il faut tout simplement "tester" pour savoir


Du coup, je commence le tout demain soir ! Pressé de m'y mettre mais un peu stressé de mal faire.. on verra bien !



#20 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 10 231 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté hier, 15:10

Pour le double connecteur noir, il faut retirer le simple connecteur noir de ton câble femelle d'abord, ( il y a une petite languette plastique qu'il faut soulever avant de pouvoir retirer le bout de plastique que tu souhaites remplacer ) ensuite tu peux juste insérer l'embout métallique dans le double connecteur noir.

Pour ce qui est des soudures, tu est censé plaquer le plastique noir du connecteur long contre le pcb. et donc souder de l'autre côté...
Tu dois donc souder sur le dessus de la teensy et sur le dessous du shield audio.

Pour ce qui est des tes deux écouteurs je ne sais pas. Je dirais de connecter uniquement l'écouteur principal.


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !
Si vous souhaitez un robot pilotable par internet n'hésitez pas à visiter www.vigibot.com et à lire le sous forum dédié à vigibot!



Les réalisations de Mike118










Répondre à ce sujet






1 utilisateur(s) li(sen)t ce sujet

0 members, 1 guests, 0 anonymous users
