ESP8266 WeMos dev board D1 MINI CH340
Sélectionner la déclinaison souhaitée :
Module ESP8266 Wemos D1 Mini compatible avec L'IDE Arduino permettant de faire des mini-projets disposant d'une connexion wifi.
En savoir plus
Description :

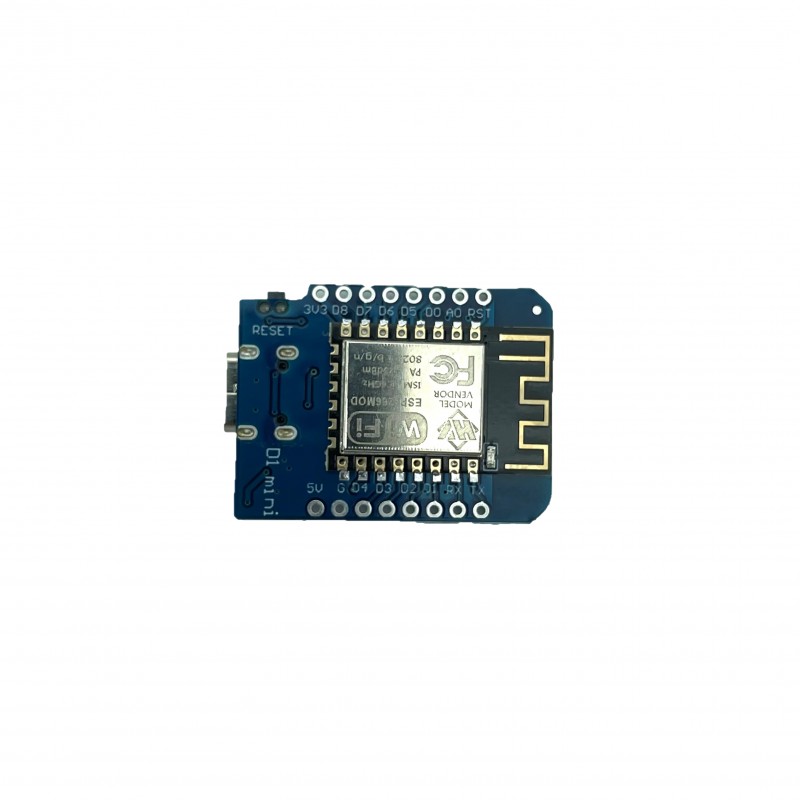

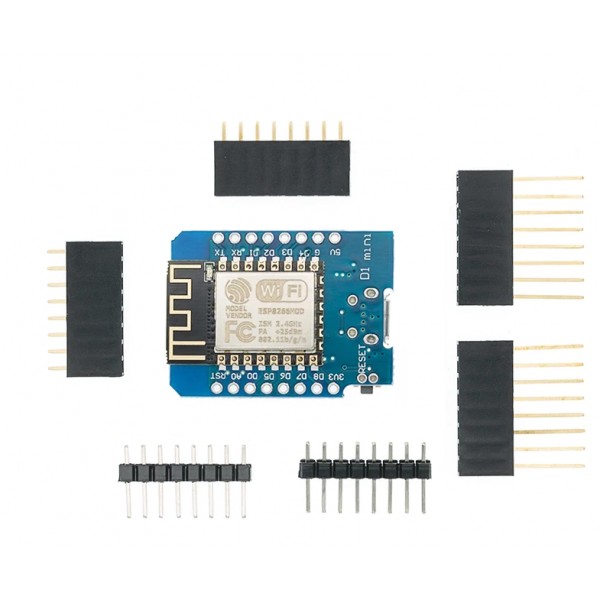

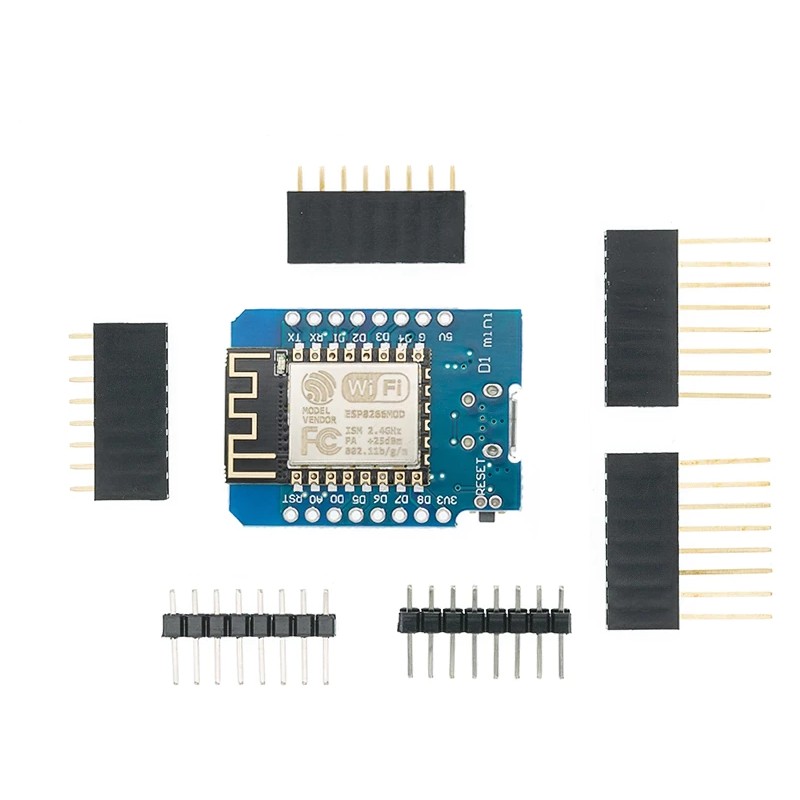

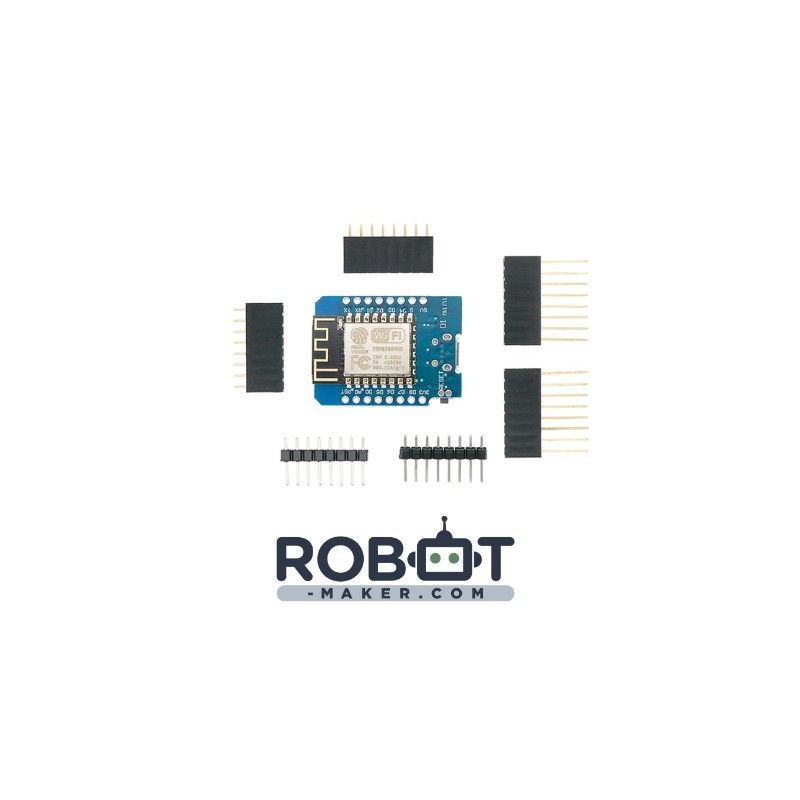

Le module ESP8266 WeMos dev board D1 MINI CH340 est module équipé d’une micro-contrôleur ESP8266MOD intégrant une connectivité wifi. Ce module est idéal pour faire de petits objets connectés à faible coût.

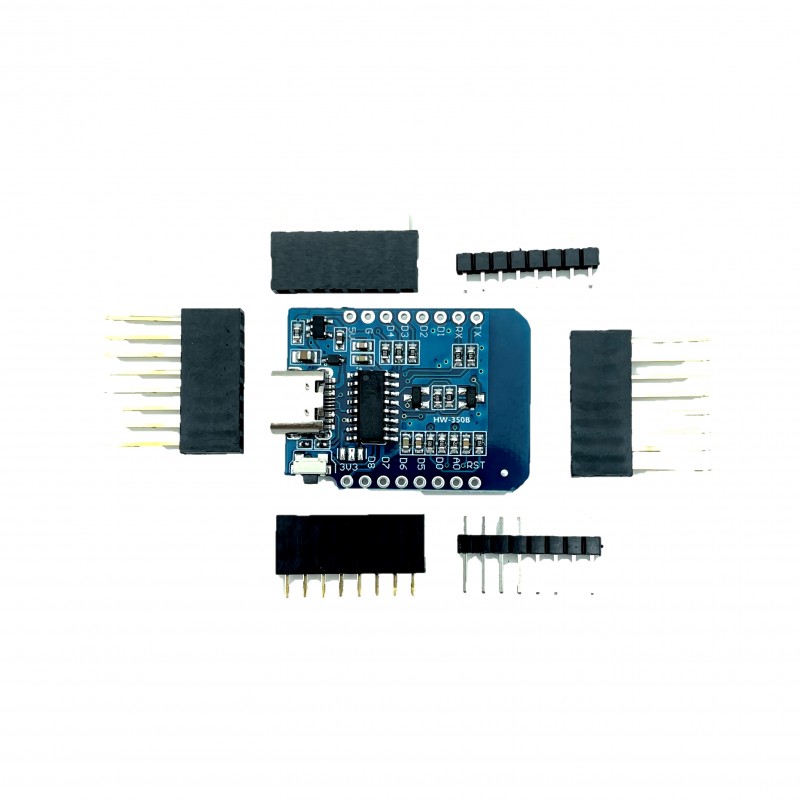

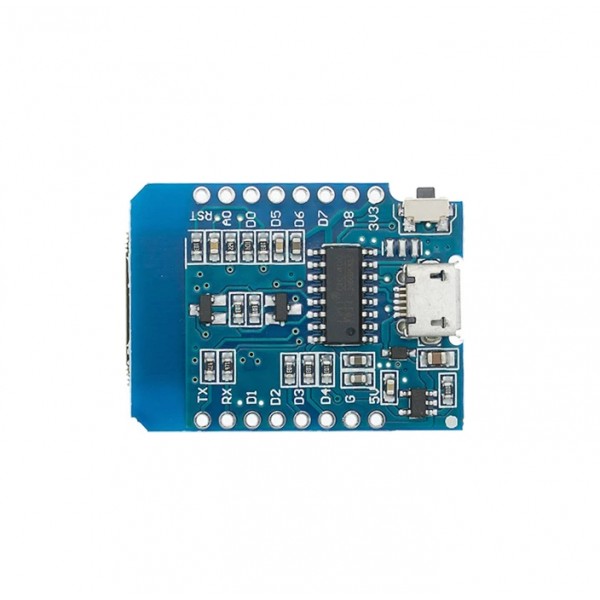

Le module est équipé d’une puce CH340 permettant la programmation de l’ESP8266.
L'esp8266 peut facilement être programmé avec l'IDE arduino, il vous faudra simplement ajouter le type de carte ESP8266.
Caractéristiques techniques:
- Tension d'alimentation : 5V
- 11 broche E/S numérique avec Interruption, PWM, I2C, un fil pris en charge (sauf D0)
- 1 broche d’entrée analogique (max 3,3V)
Broche | GPIO | Fonctions possibles | Contraintes et remarques |
---|---|---|---|
D0 | GPIO16 | GPIO, Wake-up from Deep Sleep | ⛔ Pas d'interruptions ⛔ Pas de PWM ou I2C |
D1 | GPIO5 | GPIO, I2C (SCL), SPI (SCK) | ✅ Bonne broche pour I2C ou SPI |
D2 | GPIO4 | GPIO, I2C (SDA), SPI (MISO) | ✅ Bonne broche pour I2C ou SPI |
D3 | GPIO0 | GPIO, Flash Button | ⚠️ Doit rester HIGH au boot ! ✅ Bouton poussoir en pull-up possible, mais uniquement si non pressé au boot |
D4 | GPIO2 | GPIO, LED intégrée, TX1 | ⚠️ Doit rester HIGH au boot ! ✅ Bouton poussoir en pull-up possible, mais uniquement si non pressé au boot |
D5 | GPIO14 | GPIO, SPI (SCK) | ✅ Bonne broche SPI |
D6 | GPIO12 | GPIO, SPI (MISO) | ✅ Bonne broche SPI |
D7 | GPIO13 | GPIO, SPI (MOSI) | ✅ Bonne broche SPI |
D8 | GPIO15 | GPIO, SPI (CS) | ⚠️ Doit rester LOW au boot ⛔ Éviter pour un bouton poussoir |
RX | GPIO3 | RX (UART), GPIO | ⚠️ Utilisé pour la communication série ⛔ Évite si USB Serial est utilisé |
TX | GPIO1 | TX (UART), GPIO | ⚠️ Utilisé pour la communication série ⛔ Évite si USB Serial est utilisé |
A0 | A0 (ADC0) | Entrée analogique (0-3.3V) | ⛔ 0 - 1V en natif, 3.3V avec diviseur interne |
Liens utiles :
Pour pouvoir programmer votre ESP8266, vous aurez besoin de configurer votre Arduino IDE. Voici un tutoriel pour le configurer simplement : Configuration de l'Arduino IDE pour ESP8266.
Vous aurez peut-être besoin de télécharger le driver du CH340 : Windows, Mac ou Linux
Vous avez besoin d’aide ? Des questions ? Venez nous poser des questions via le forum associé !
