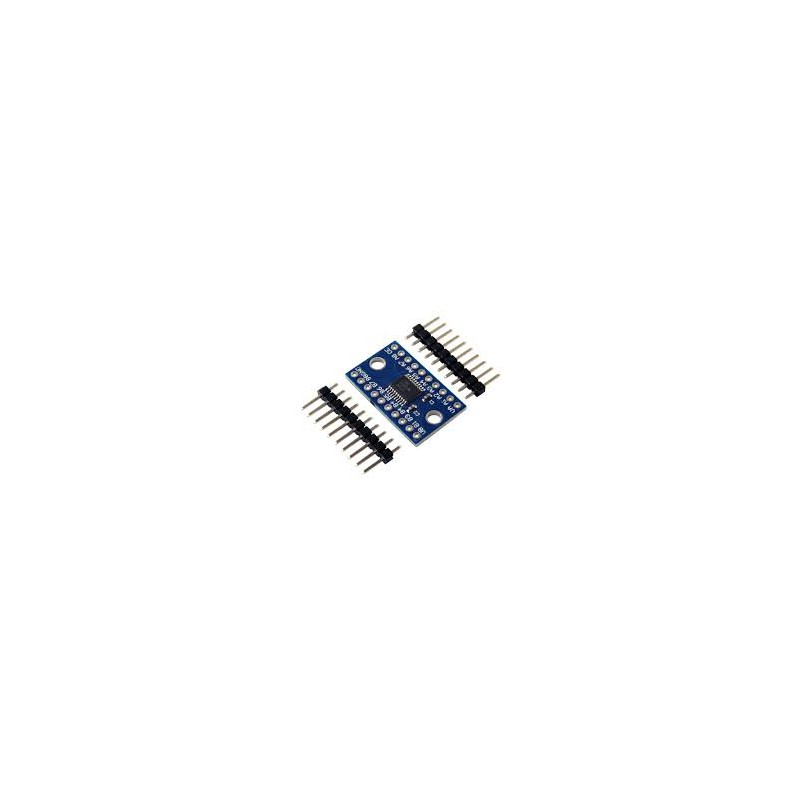

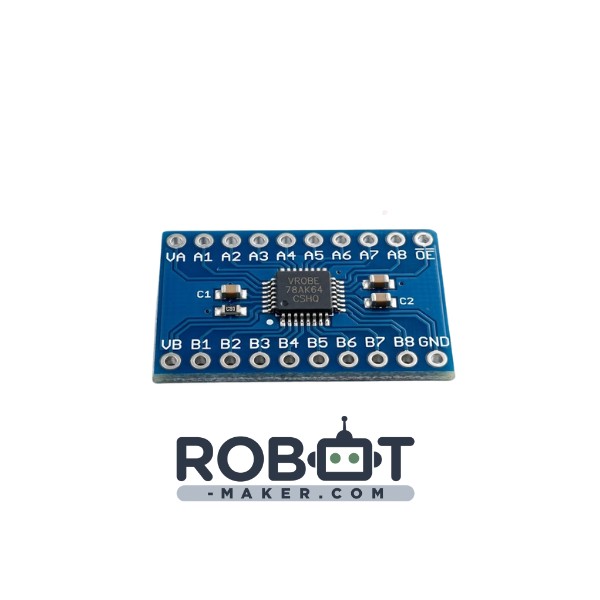

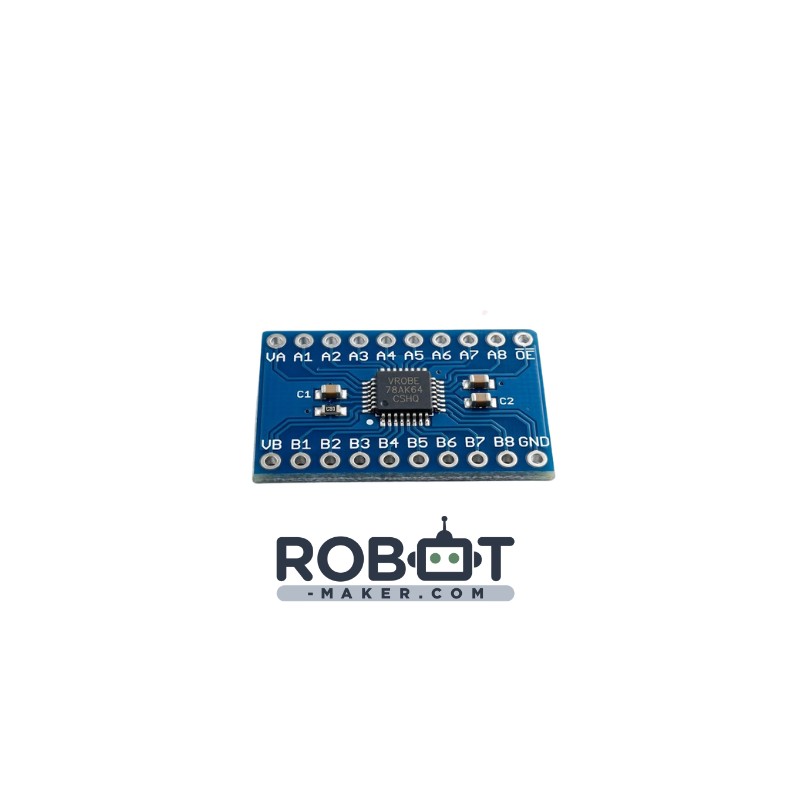

Convertisseur de niveau logique TXS0108E

Description :

Ce convertisseur de niveau logique permet de raccorder ensemble des cartes électroniques qui fonctionnent avec des niveaux logiques différents.
En effet lorsque vous utilisez plusieurs cartes électroniques ou capteurs ensemble, il se peut que certains éléments fonctionnent avec des niveaux logiques différents des autres.

Exemples :

• Les Arduino Uno et Arduino Mega fonctionnent en 5V,
• La Raspberry Pi et le Pic32 UBW fonctionnent en 3.3V
• L'odroid xu4 fonctionne en 1.8V
• Et beaucoup de capteurs "industriels" fonctionnent en 12V

Le problème c'est que si vous reliez ensemble sans prendre de précautions des cartes qui fonctionnent avec des niveaux logiques différents cela peut ne pas fonctionner, voire même provoquer la destruction du composant travaillant avec le niveau logique le plus faible.

Pour éviter cela, il existe le convertisseur de niveau logique bidirectionnel qui va permettre d'adapter un niveau logique à un autre, aussi bien du niveau logique le plus haut vers le niveau logique plus bas, que du niveau logique le plus bas vers le niveau logique le plus haut.

Attention :
Un convertisseur de niveau logique n'est pas adapté pour convertir les signaux analogiques.

Caractéristiques techniques :

• 1 conversion de niveau LV <=> HV
• 8 canaux de conversion bidirectionnel
• VA : de 1.2V à 3.6V
• VB : de 1.65V à 5.5V

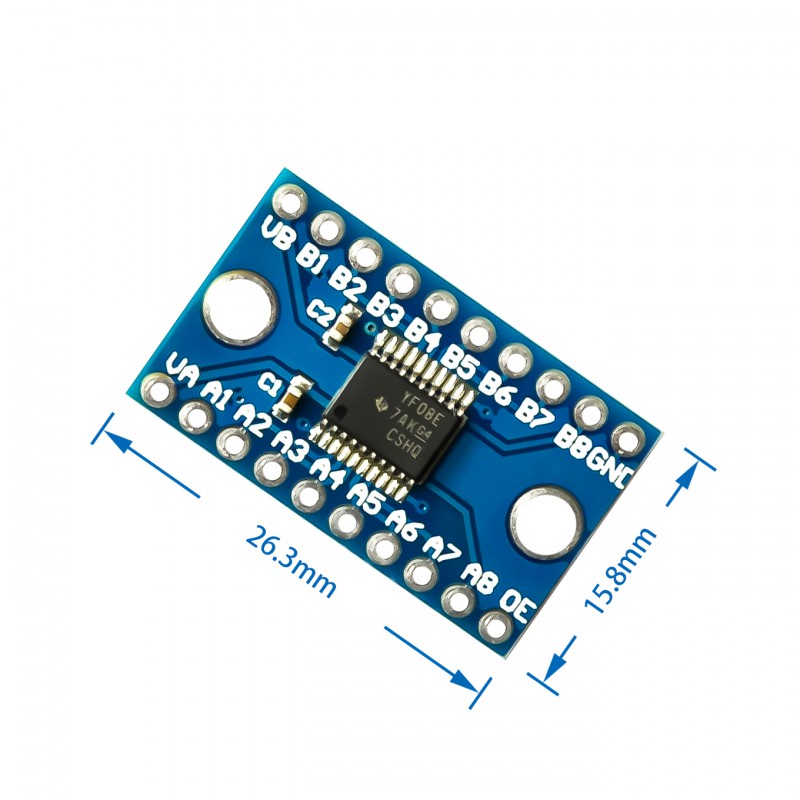

• Dimensions: 26.3 x 15.8 mm
• Compatible : Bus de communication Digital, TTL, UART, SPI, I2C, one wire, et plus encore ...
• Compatible pour tout type de conversion de niveau logique.

• HV          LV

5V    <=> 3.3V
3.3V <=> 1.8V
etc ...

Exemple d'utilisation :

Si vous souhaitez par exemple faire communiquer votre Arduino qui fonctionne en 5V avec votre Raspberry Pi qui fonctionne en 3.3V vous pourrez le faire en utilisant le convertisseur de niveau logique qui va s'intercaler entre les deux.

Pour cela rien de plus simple :

1. Il faut repérer le côté "High" qui se situe du côté des pins B et le côté "Low" qui se situe du côté des pins A.
2. Il faut brancher le niveau le plus élevé que vous souhaitez convertir sur la pin VB et le niveau le plus faible sur la pin VA. ( Exemple : 5V sur la pin VB et 3.3V sur la pin VA dans le cadre d'une Raspberry Pi et d'une Arduino Uno. )


3. Il faut brancher les masses (GND) des deux cartes sur le GND du convertisseur de niveau logique.
4. Il faut ensuite brancher les fils que vous souhaitiez brancher ensemble et qui n'avaient pas le même niveau logique en les branchant sur un canal du convertisseur. Toujours en veillant à brancher la carte du niveau logique le plus haut du côté de VB et la carte du niveau logique le plus bas du côté de VA.


5. Cette carte dispose en plus d'une entrée Output Enable (OE) qui permet d'activer ou non les sorties. Il faut alors la mettre à la tension du côté "low" (par exemple 3.3V) pour activer les sorties.

Ainsi, on pourra avoir : lorsque Ax sera une entrée TTL 3.3V et que OE sera aussi à 3.3V, la sortie Bx sera à 5V. Et inversement, si Bx est une entrée TTL à 5V et que OE est aussi à 5V, alors Ax vaudra 3.3V.

Cette carte permet de relier ensemble jusqu'à 8 canaux et peut être utilisée pour plusieurs cartes tant qu'il n'y a qu'une seule adaptation de niveau logique à faire. (Exemple : uniquement entre 3.3V et 5V ou uniquement entre 1.8V et 3.3V). Si plusieurs conversions différentes sont nécessaires il faudra autant de cartes que d'adaptations différentes (Exemple conversion 1 : 5V et 3.3V  + conversion 2 : 3.3V et 1.8V  => 2 convertisseurs).
