Mon premier robot à deux roues
Débuté par
Guest_thekiller242_*
, août 21 2006 04:49
141 réponses à ce sujet
#83
Guest_thekiller242_*
Guest_thekiller242_*
-
- Guests
Posté 21 octobre 2006 - 05:25
J'ai soudé tous les composants que j'avais ET que je pouvais soudé.
J'ai soudé R1, R2, R3, le support tulipe, et le condensateur.
Mais j'ai un problème. Le circuit integré que j'utilise est LM 2931.
Mais, ceui-ci a quatres pattes alors que le circuit qu'il utilise dans le montage est 78L05 et que celui n'en a que 3.
De plus, les 5 pattes ne rentrent pas dans les trou de la plaque pastillée.
Avait-vous des solutions?
PS : Je vous envoit des photos dès que je peut
PS2 : le montage :
montage
Merci de votre aide
@+
J'ai soudé R1, R2, R3, le support tulipe, et le condensateur.
Mais j'ai un problème. Le circuit integré que j'utilise est LM 2931.
Mais, ceui-ci a quatres pattes alors que le circuit qu'il utilise dans le montage est 78L05 et que celui n'en a que 3.
De plus, les 5 pattes ne rentrent pas dans les trou de la plaque pastillée.
Avait-vous des solutions?
PS : Je vous envoit des photos dès que je peut
PS2 : le montage :
montage
Merci de votre aide
@+
Modifié par thekiller242, 21 octobre 2006 - 06:06 .
#84
JEF
-
- Membres
-
- 819 messages
Membre passionné
- Gender:Male
- Location:St Cannat (13)
Posté 21 octobre 2006 - 05:44
comment ça "ça rentre pas"? les trous sont trop petit? si c'est ça, il suffit de repercé, sinon, a pars ça, si il a 4 pattes, forcement que 2 pattes sont relié ensemble. il y a sur les regulateurs 1 masse, 1 entrée et 1 sortie. tu as peu etre 2 pattes relié a la masse? tu as regardé si c'etait bien un regulateur ton composant? si ça se trouve, c'est peu etre une erreur du doc pdf que tu nous a refilé? parce que normalement, si c'est un composant equivalent au 78l05, l'empreinte du composant doit etre identique.
@+
@+
Chaque jour est le premier du reste de ta vie.
#85
Guest_thekiller242_*
Guest_thekiller242_*
-
- Guests
Posté 21 octobre 2006 - 05:59
Je vais vous faire une photo du composant.
Il y a 5 pattes qui sont très sérrés dans elle ne correspondent pas aux trous. Je l'ai acheter sur conrad :
http://www.conrad.fr/webapp/wcs/stores/ser...09296&from_fh=1
EDIT : Je me suis trompé, il y a 5 pattes, c'est un LM 2931 CT, et les pattes ne sont pas reliée ensemble (du moin, ca ne se voit pas)
Il y a 5 pattes qui sont très sérrés dans elle ne correspondent pas aux trous. Je l'ai acheter sur conrad :
http://www.conrad.fr/webapp/wcs/stores/ser...09296&from_fh=1
EDIT : Je me suis trompé, il y a 5 pattes, c'est un LM 2931 CT, et les pattes ne sont pas reliée ensemble (du moin, ca ne se voit pas)
#86
JEF
-
- Membres
-
- 819 messages
Membre passionné
- Gender:Male
- Location:St Cannat (13)
Posté 21 octobre 2006 - 06:13
bon, deja, c'est bien un regulateur. te fatigue pas pour la photo, on s'en sortira en cherchant le datasheet.
bon, mon ordi traine un peu, beaucoup, passionnement...c'est la folie!!!
bon, attend encore un peu dès que j'ai le datasheet, je repasse.
sinon, si tu taquine ebay, regarde un peu, des fois il y a des prix interressant pour des lots de composant.
****************************************************************************************
bon, ben, j'ai vu le datasheet mais ton composant a 3 pattes si il n'est pas ajustable, sinon il en a 5, j'ai pas vu un regulateur a 4 patte. sinon, si tu as un ohmetre, mesure l'impedance (la resistance) entre chaque patte. si il y a entre 2 pattes très peu de resistance comme 1 ohm par exemple, c'est quelle sont relié.
@+
bon, mon ordi traine un peu, beaucoup, passionnement...c'est la folie!!!
bon, attend encore un peu dès que j'ai le datasheet, je repasse.
sinon, si tu taquine ebay, regarde un peu, des fois il y a des prix interressant pour des lots de composant.
****************************************************************************************
bon, ben, j'ai vu le datasheet mais ton composant a 3 pattes si il n'est pas ajustable, sinon il en a 5, j'ai pas vu un regulateur a 4 patte. sinon, si tu as un ohmetre, mesure l'impedance (la resistance) entre chaque patte. si il y a entre 2 pattes très peu de resistance comme 1 ohm par exemple, c'est quelle sont relié.
@+
Chaque jour est le premier du reste de ta vie.
#89
JEF
-
- Membres
-
- 819 messages
Membre passionné
- Gender:Male
- Location:St Cannat (13)
Posté 22 octobre 2006 - 07:42
bon, de toute façon il convient pas a l'empreinte du 78l05 donc ouai, en effet, il faudrai que t'en achete un. ça coute pas cher normalement.
@+
@+
Chaque jour est le premier du reste de ta vie.
#93
Sugi
-
- Membres
-
- 235 messages
Membre occasionnel
- Location:Vers Dunkerque
Posté 19 novembre 2006 - 03:58
bonour,
Je n'est pas lu tout le topic, mais dans tes derniers post tu parlais de messages d'erreur "privileged instruction".
Je pense que tu parle du logiciel icprog ? Si c'est le cas, se message d'erreur viens du fait que tu n'a pas
installer le driver NT (ou un truc du genre). Va sur le site d'icprog, il est en telechargement. Il faut ensuite
le mettre compatible avec windows 2000 je crois. Enfin bref, voici un site qui t'expliquera comment faire: >ici<
Si tu suit bien leur instruction, il ne devrais plus y avoir de problême.
Apparament, j'ai oubliée la masse dans mon circuit
C'est le genre d'erreur que l'on fait au debut
Je n'est pas lu tout le topic, mais dans tes derniers post tu parlais de messages d'erreur "privileged instruction".
Je pense que tu parle du logiciel icprog ? Si c'est le cas, se message d'erreur viens du fait que tu n'a pas
installer le driver NT (ou un truc du genre). Va sur le site d'icprog, il est en telechargement. Il faut ensuite
le mettre compatible avec windows 2000 je crois. Enfin bref, voici un site qui t'expliquera comment faire: >ici<
Si tu suit bien leur instruction, il ne devrais plus y avoir de problême.
Apparament, j'ai oubliée la masse dans mon circuit
C'est le genre d'erreur que l'on fait au debut
#95
Sugi
-
- Membres
-
- 235 messages
Membre occasionnel
- Location:Vers Dunkerque
Posté 19 novembre 2006 - 04:03
Oui, tu suit simplement les instructions du site que je t'ai donner et sa irra.
Mais il y a d'abord un driver à installé. Je me repette peut être, mais il faut suivre
à la lettre se que le site te dit. Et tu verra que sa fonctionnera très bien.
Mais il y a d'abord un driver à installé. Je me repette peut être, mais il faut suivre
à la lettre se que le site te dit. Et tu verra que sa fonctionnera très bien.
#97
Sugi
-
- Membres
-
- 235 messages
Membre occasionnel
- Location:Vers Dunkerque
Posté 19 novembre 2006 - 06:33
Tu parle de quoi ? ton programmateur ? Si c'est le cas, je pense que la LED devrais être allumé
en permanence. Mais je ne sait pas du tout quel genre de programmateur tu utilise, le mieux c'est
de demander à ceux qui t'ont aider avant...
en permanence. Mais je ne sait pas du tout quel genre de programmateur tu utilise, le mieux c'est
de demander à ceux qui t'ont aider avant...
#98
Guest_thekiller242_*
Guest_thekiller242_*
-
- Guests
Posté 19 novembre 2006 - 06:56
Bon, l'installation a été une réussite meme si j'ai sauté une petite étape.
quand je brnache ma carte, la led ne s'allume pas.
Quand je vais hardware test, data in bascul bien quand on selectionne activ data out mais la led ne s'allume pas quand on clique sur MCLR
Vous savez pourquoi?
Je vais essayer de transpferer un fichier sur le pic, pour voir si ca marche.
Autre chose, mon pic est un 16f84a et mon programmateur est concu pour les pic 16f84.
Est-ce un problème?
Merci de votre aide.
quand je brnache ma carte, la led ne s'allume pas.
Quand je vais hardware test, data in bascul bien quand on selectionne activ data out mais la led ne s'allume pas quand on clique sur MCLR
Vous savez pourquoi?
Je vais essayer de transpferer un fichier sur le pic, pour voir si ca marche.
Autre chose, mon pic est un 16f84a et mon programmateur est concu pour les pic 16f84.
Est-ce un problème?
Merci de votre aide.
#99
Sugi
-
- Membres
-
- 235 messages
Membre occasionnel
- Location:Vers Dunkerque
Posté 19 novembre 2006 - 07:04
Vous savez pourquoi?
Je ne sait pas, perso je n'est jamais fait de test hadware puisque mon programmateur fonctionne
bien depuis le debut. Essaye d'envoyer un programme au PIC, tu verra bien.
Autre chose, mon pic est un 16f84a et mon programmateur est concu pour les pic 16f84.
Est-ce un problème?
Non, aucuns problêmes. Plus tard avec se programmateur tu pourra même programmer de plus
gros PIC, comme les 16f876 ou 877 par exemple.
Je ne sait pas, perso je n'est jamais fait de test hadware puisque mon programmateur fonctionne
bien depuis le debut. Essaye d'envoyer un programme au PIC, tu verra bien.
Autre chose, mon pic est un 16f84a et mon programmateur est concu pour les pic 16f84.
Est-ce un problème?
Non, aucuns problêmes. Plus tard avec se programmateur tu pourra même programmer de plus
gros PIC, comme les 16f876 ou 877 par exemple.
#100
Guest_thekiller242_*
Guest_thekiller242_*
-
- Guests
Posté 19 novembre 2006 - 07:16
Trop cool

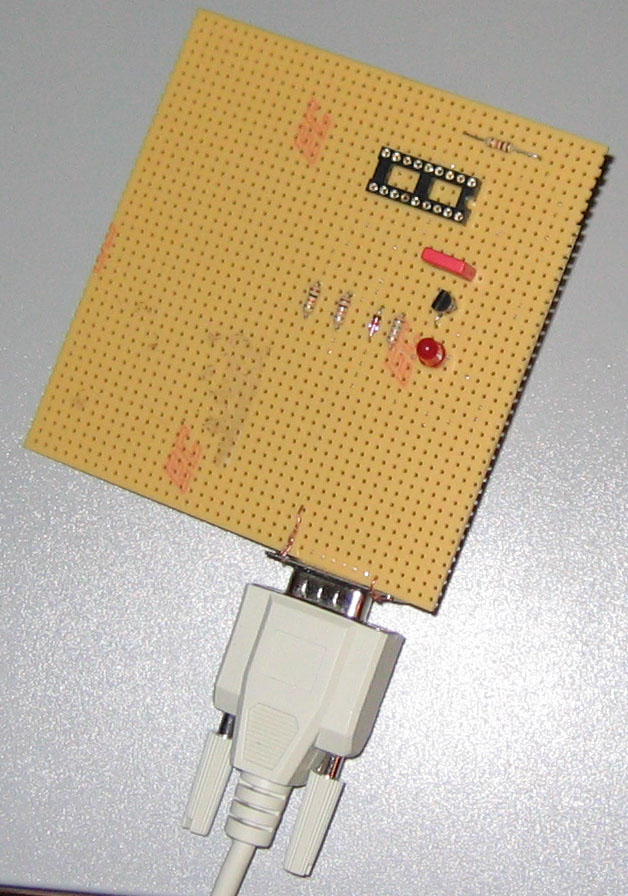

Quelques images :
Comme vous pouvez le voir, c'est vraiment un circuit fait à l'arrache....
Heu, enfait, comment on fait pour mettre un fichier dans le pic?
A putin, c'est pas facile a mettre dans le support tulipe. Je sent qu'il y a une patte qui va casser. Je fait quoi?
Quelques images :
Comme vous pouvez le voir, c'est vraiment un circuit fait à l'arrache....
Heu, enfait, comment on fait pour mettre un fichier dans le pic?
A putin, c'est pas facile a mettre dans le support tulipe. Je sent qu'il y a une patte qui va casser. Je fait quoi?
Modifié par thekiller242, 19 novembre 2006 - 07:28 .
