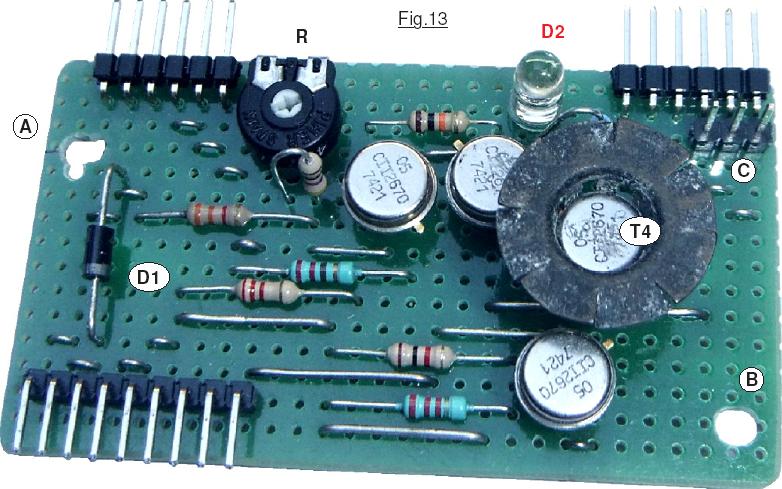

Montré en « macrophotographie » sur la Fig.12 on peut observer en détail sa réalisation. Notez au passage que ce didacticiel est accompagné d’un dossier nommé <Galerie d’Images> qui contient des photographies commentées dont la définition est bien meilleure que celle des images insérée dans le texte. Par ailleurs, plusieurs photographies sont ajoutées par rapport à celle du tutoriel. Elles sont complémentaires, car dans une description « livresque » on ne peut pas tout dire, et souvent, quelques photographies sont infiniment plus parlantes. Elles révèlent une foule de détails pour qui sait regarder. Donc, avec une meilleurs définition que sur la Fig.13, le fichier Image01.JPG est disponible à votre convenance. Sur cette image on distingue parfaitement les connecteurs modèles HE14. Mis à part celui qui se trouve en C ils sont tous de type coudés. J’insiste au passage sur le fait que le module électronique semble de dimensions respectables, alors qu’en réalité il est tout petit. De ce fait, il suffit de
deux entretoises et de deux vis qui le traversent en A et B pour le solidariser de façon rigide dans le coffret. Vous pouvez constater que le transistor T4 est muni d’un petit dissipateur thermique. Il pourrait s’en passer, car il ne chauffe pas beaucoup. Cependant, comme l’électronique est vraiment « tassée » dans le coffret, et que des fils de liaison peuvent venir en contact, moins il sera chaud et plus l’ensemble sera fiable. Enfin en haut de l’image on distingue parfaitement la LED rouge D2 ainsi que la résistance ajustable R. Dans le dossier <Galerie d’Images> vous trouverez Image02.JPG qui présente ce circuit vu coté cuivre. On y distingue les deux trous A et B, mais surtout sur le haut de l’image se trouve un « gros trou » situé dans l’axe du curseur pivotant de R. On peut ainsi avec un petit tournevis, ajuster la valeur de R à travers le circuit imprimé. Cette précaution avait été prise lors de la réalisation du circuit imprimé, mais dans la pratique elle s’est avérée inutile, vous pouvez vous épargner le travail de percer ce trou.

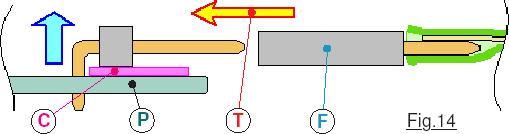

Pour souder les petits connecteurs HE14 coudés la procédure est un peu particulière. Considérons la Fig.14 sur laquelle en P se trouve le circuit Principal et en F la fiche femelle de la liaison filaire extérieure. Pour que l’on puisse insérer facilement F sur le connecteur coudé par la translation T, il faut qu’entre le HE14 femelle et le circuit
imprimé P subsiste un petit jeu. Pour aménager un petit écart suffisant, la technique consiste à surélever le connecteur coudé (Flèche bleue.) au moyen d’un petit carton C provisoire (En rose sur le dessin.) au moment d’effectuer la soudure le total étant maintenu en place par une pince auto serreuse. Veiller à ce que les broches soient bien parallèles à P, ou légèrement vers le haut pour faciliter l’introduction de F.
