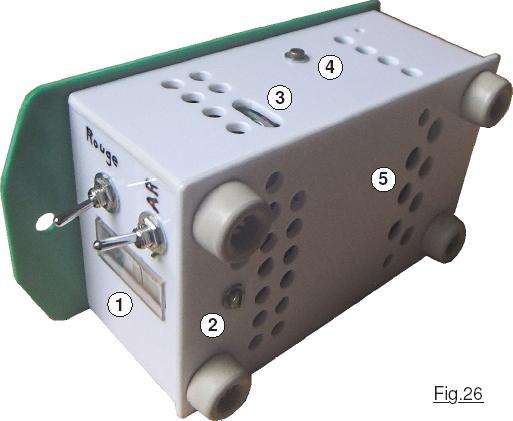

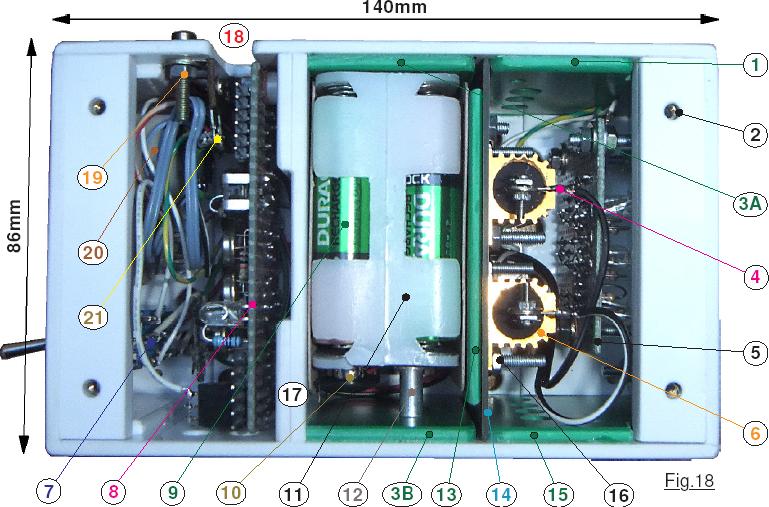

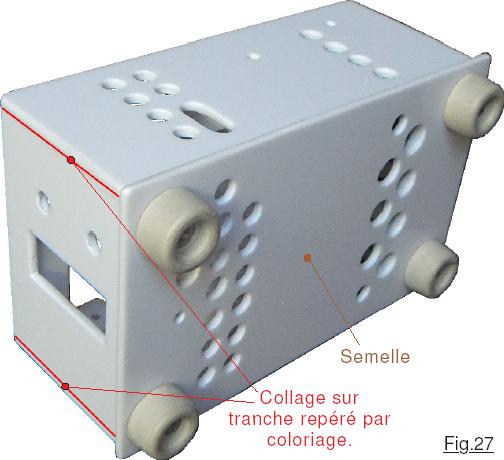

Méthodes de base pour usiner et souder étant assimilées, nous pouvons enfin concrétiser. Naturellement, il n’y a aucune loi qui vous oblige à adopter mes techniques. Libre à vous de faire avec du bois, des plaques d’aluminium, de l’or en barre … pourvu que le matériau utilisé soit maîtrisé et que vous soyez capables de créer entièrement un coffret à votre convenance. Le votre sera plus simple que le mien, car probablement qu’il n’intégrera pas pour des raisons économiques le petit galvanomètre 1. Peu importe, si tel est le cas vous n’aurez pas à percer sa lumière de traversée, et la place disponible à l’intérieur du boitier sera plus confortable. Dans ce cas, vous aurez libre court pour centrer latéralement les deux inverseurs. La vis visible en 2 sert à immobiliser une petite équerre métallique qui à l’intérieur plaque 1 contre la face arrière. En 3 on trouve une lumière analogue à celle en 18 de la Fig.18 pour le passage d’une clef qui bloquera le deuxième écrou assurant l’immobilisation du circuit imprimé principal. La vis 4 pour son compte immobilise sur le flanc le petit manchon repéré 12 sur la Fig.18 qui maintien en position latérale le conteneur des accumulateurs. Enfin, sur cette vue où la lampe de secours est couchée, on voit bien les quatre pieds en caoutchouc ainsi que les trous de ventilation tels que ceux en 5. Sur la Fig.27 le boitier est entièrement achevé. Seuls les pieds en caoutchouc ont été assemblés, il reste à effectuer l’intégration de tous les composants internes. Notez au passage que les vis qui immobilisent les pieds en caoutchouc sur la semelle n’utilisent pas d’écrou prisonniers, elles se vissent directement dans des trous taraudés dans la semelle. Pour mieux comprendre cet aspect particulier, je vous recommande plus que fortement l’observation d’Image17.JPG qui commente la zone concernée. Toujours vide de composants, Image18.JPG montre l’autre coté de la lampe, c’est à dire la face avant qui sera équipée des filtres de diffusion et du module d’éclairage. Avant de détailler l’agencement intérieur avec sa cloison et son faux plancher sous le conteneur des accumulateurs, une petite observation de
l’Image19.JPG nous montre le couvercle avec les divers orifices fonctionnels qui le caractérisent. Comme pour la semelle et les faces latérales, les trous de ventilation ne sont pratiqués que dans les zones où ils sont utiles.
