Bien que pour vous il ne s’agit plus d’un prototype dont on développe lentement la structure, et que les schémas sont (En principe !) bien au point, vous allez forcément être confrontés à de nombreux problèmes lors de la validation globale. Vu le nombre d’interconnexions, il me semble impossible de tout réaliser correctement du premier coup. Quand un module ne se comportera pas normalement, c’est à ce moment précis que les schémas et les explications seront indispensables. Hors il faut pouvoir intervenir sur l’ensemble des modules et des connecteurs de la machine, ce qui n’est pas possible quand elle se trouve dans sa configuration définitive. Aussi, il sera indispensable de pouvoir « éparpiller » :
• La Face Avant pour accéder aux deux rotors de l’Unité centrale,
• Le bloc lecteur de la MATRICE pour accéder aux divers circuits imprimés de l’Unité centrale.

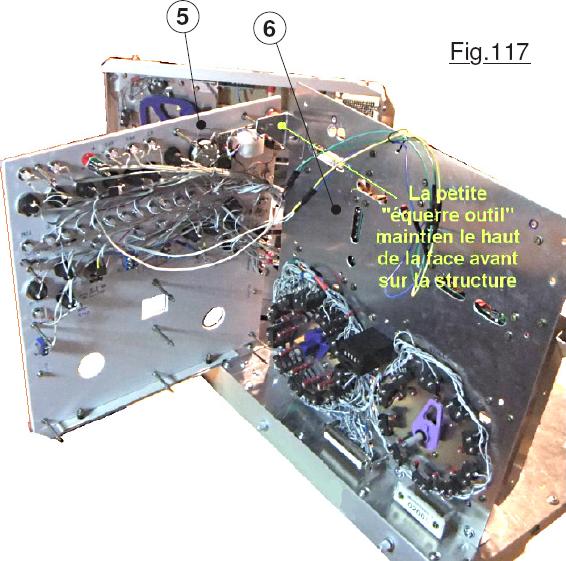

Sur la Fig.116 la machine est en phase d’intégration des systèmes et ses diverses unités sont convenablement « éparpillées » pour pouvoir intervenir sur n’importe quelle unité encours d’analyse. On retrouve en 2 la Face Avant immobilisée à angle droit par rapport au supporte vertical de l’Unité centrale. En 3 le lecteur de feuilles perforées est écarté et relié à l’Unité centrale par trois limandes plates 4 qui s’intercalent entre les divers connecteurs DB25. Sur cet exemple ces lignes sont exagérément longues car elles étaient disponibles dans l’accastillage du « laboratoire ». On peut remarquer en 1 des composants branchés provisoirement avec des pinces crocodiles et enfermés dans un sachet en thermoplastique pour éviter des contacts intempestifs avec la structure. Enfin, sur la Fig.117 extraite des diverses photographies commentées qui accompagnent ce didacticiel, on retrouve en 5 la face avant supportée par le statif et reliée mécaniquement en haut à 6 la structure verticale de l’Unité centrale.
