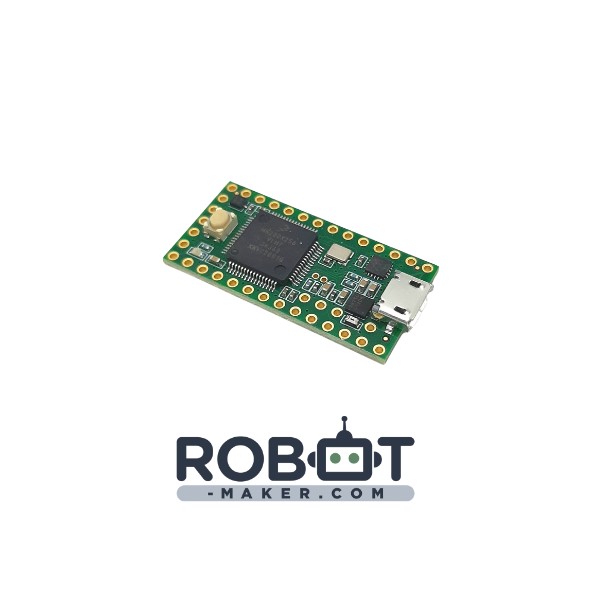

Teensy 3.2

Description :

La carte Teensy 3.2 est basée sur un microprocesseur ARM Cortex M4 cadencé à 72 MHz. Ce module se programme via son port micro-USB avec le logiciel Arduino et est compatible avec la plupart des librairies Arduino.

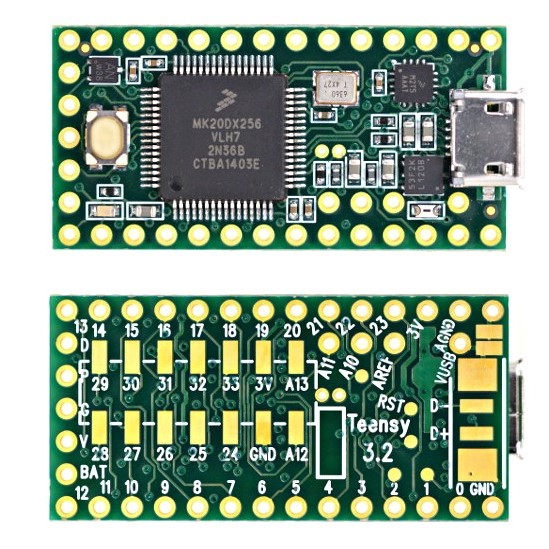

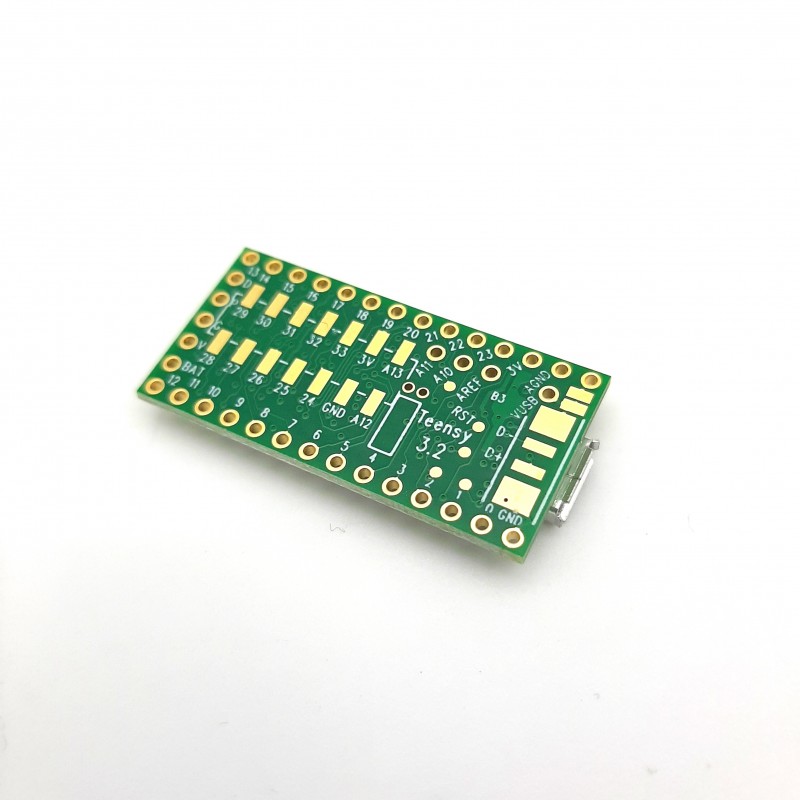

La carte peut se programmer pour fonctionner comme un périphérique USB (souris, clavier, manette, périphérique MIDI, etc...). Des pastilles à souder des deux côtés donnent accès aux entrées/sorties de la carte (au pas de 2,54 mm).

Le Teensy 3.2 est équipé d'un régulateur 3,3 Vcc, amélioré par rapport à sa version 3.1, permettant d'intégrer à votre projet un module WiFi ESP8266 ou tout autre module nécessitant une tension de fonctionnement de 3,3 Vcc/100 mA max.

Caractéristiques techniques :

• Alimentation/Programmation : micro-USB
• ​Microprocesseur : ARM Cortex M4 72 MHz (overclock : 96 MHz)
• Mémoire Flash : 256 kB
• Mémoire SRAM : 64 kB
• Mémoire EEPROM : 2 kB
• 34 broches d'E/S dont 12 PWM
• 21 entrées analogiques 13 bits
• 1 sortie analogique 12 bits
• Support USB avec transferts DMA (Direct Access Memory)
• Bus série, CAN, I2C et SPI
• Interface I2S
• Gestion des interruptions
• Module RTC (nécessite l'ajout d'un quartz 32,768 kHz et d'une pile 3 Vcc pour la sauvegarde de l'heure)
• Entrée capteur tactile
• Régulateur 3,3 Vcc/100 mA

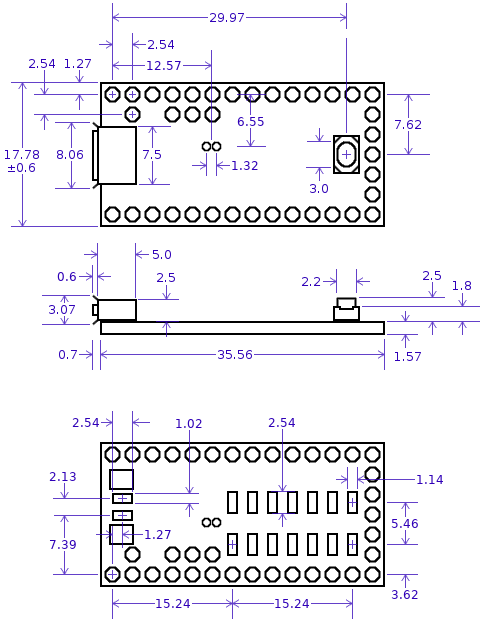

• Dimensions : 35 x 18 mm

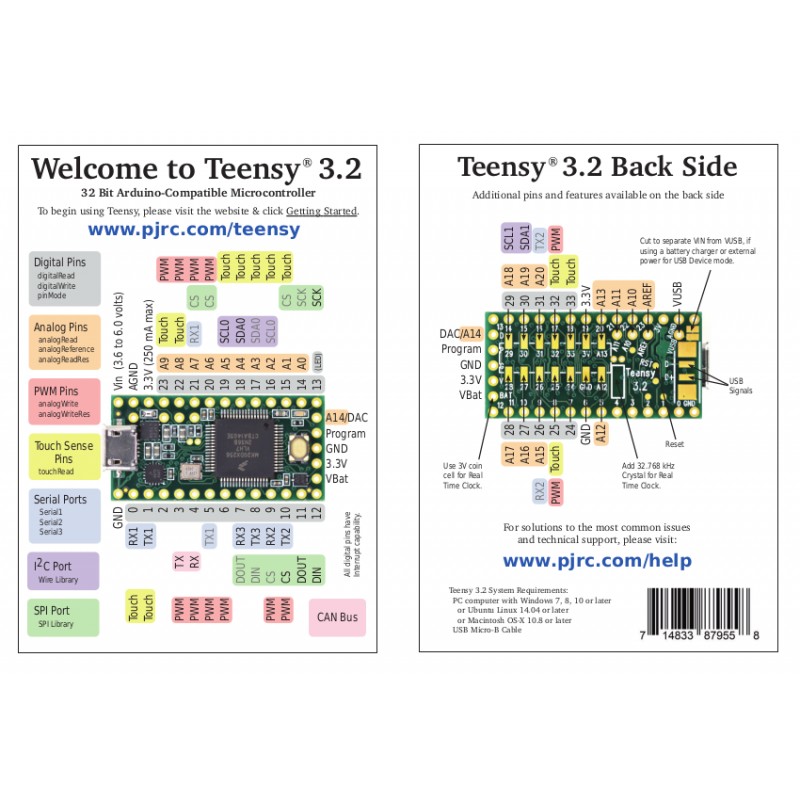

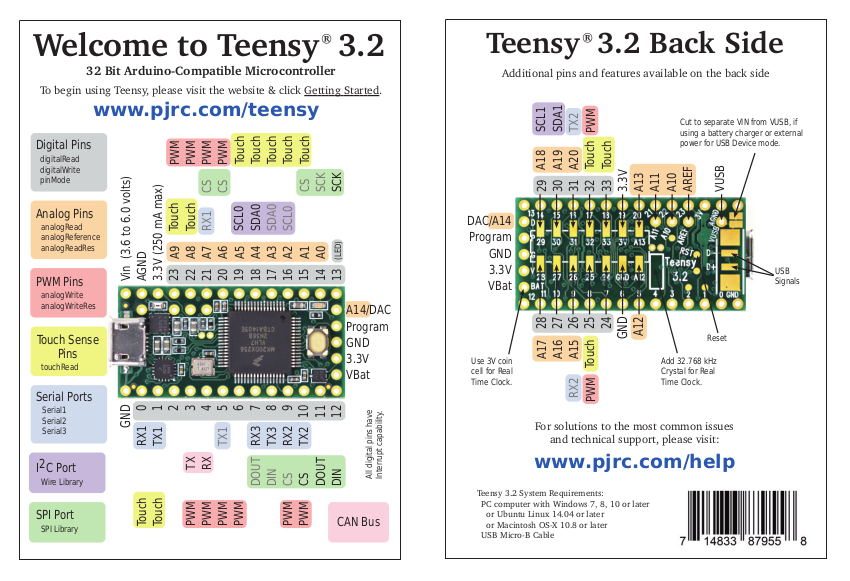

Carte de référence de brochage de la Teensy 3.2 :

Lien utile :
