Conditionnant le façonnage du couvercle 22, pour bien cerner les différents détails de son agencement, analysons avec attention l’immobilisation sur ce dernier du codeur rotatif et du petit clavier. On va s’aider dans ce but des Fig.63 et Fig.64 sur lesquelles sont reportés un maximum de repères pour faciliter la corrélation entre les textes et les nombreuses photographies qui accompagnent ce descriptif. Les vis 7 sont placées sur 22 avec leurs rondelles d’appui. Puis on insère de l’autre coté une rondelle métallique β et l’entretoise 30. On immobilise le tout en position par serrage modéré de l’écrou 29. On introduit alors la rondelle isolante 28 et l’on centre
correctement le circuit imprimé 12. On isole avec la rondelle 33 complétée d’une rondelle d’appui métallique. Enfin, quand les deux boutons poussoir sont parfaitement centrés dans leurs deux trous de passage, on serre les écrous 34. On observe facilement sur la photographie la LED jaune 10. Il me semble important de souligner le fait qu’avant de mettre en place le petit clavier, on a déjà établi la liaison complète entre le codeur rotatif 6 et le couvercle 22. En 32 se trouve sur le couvercle le petit trou recevant l’ergot qui dépasse du canon du codeur rotatif pour l’empêcher de tourner. Sur la Fig.63 on devine en D la plaque avec le trou de passage en 27 du canon de traversée du capteur incrémental.
xxx

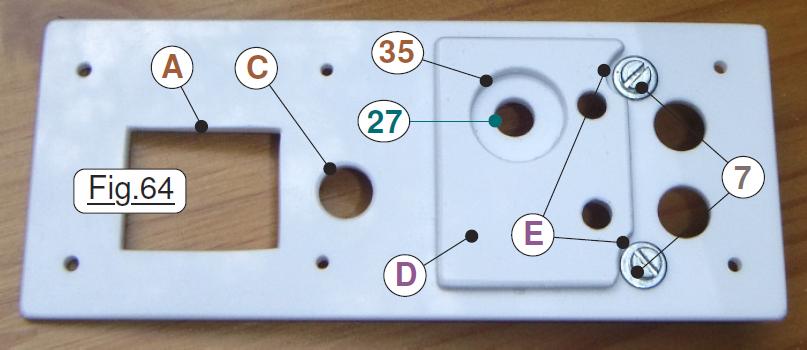

Sur l’élément D, avant de le « souder » à plat sur le couvercle, les dégagements E ont été vérifiés pour s’assurer que la mise en place des vis 7 et surtout de leurs rondelles d’appui seront faciles, le jeu latéral ménagé étant suffisant. C’est le trou 35 dans lequel sera logée la rondelle d’appui métallique et l’écrou d’immobilisation. En arrière plan sur la Fig.63 on devine la présence du petit écrou, qui associé à la vis 20 maintien sur le couvercle la petite plaque translucide 19. L’ensemble Vis, écrou et surface d’appuis sur la plaque 22 est copieusement « englué » dans du vernis à ongles pour freiner définitivement l’assemblage, car le petit boulon est à peine serré pour éviter des effets de moires entre la « vitre » et le couvercle. Lorsque le couvercle est assemblé, il présente l’aspect montré sur la Fig.65 et il n’y a plus qu’à brancher les deux connecteurs pour intégrer le tout dans le corps du coffret.
