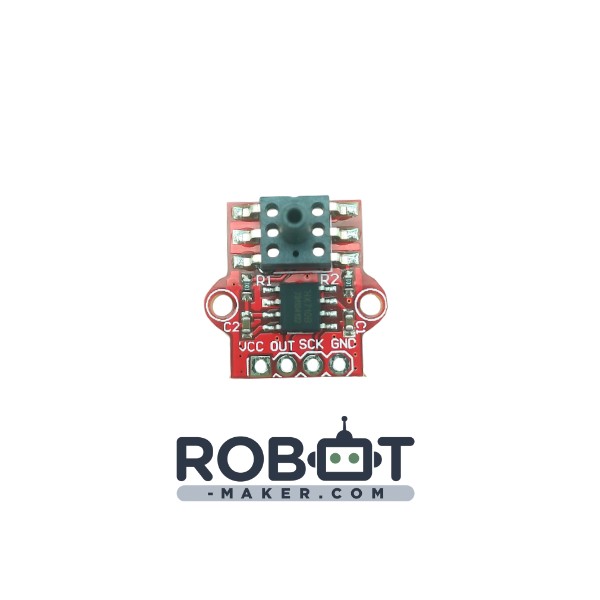

Capteur de pression HX710B

Description :

Cette carte permet de mesurer précisément les pressions d’air ainsi que les niveaux d’eau. Elle est munie d’un convertisseur analogique-numérique HX710B. Le convertisseur possède un gain d’amplification de 128 et code son signal sur 24bit ce qui permet des mesures de 0 à 40kPa ce qui correspond à une résolution de 2,4Pa. Ce capteur peut notamment permettre de réaliser des débitmètres, vous pouvez aussi retrouver le tutoriel pour réaliser une ventouse pour écoCup utilisant ce capteur.

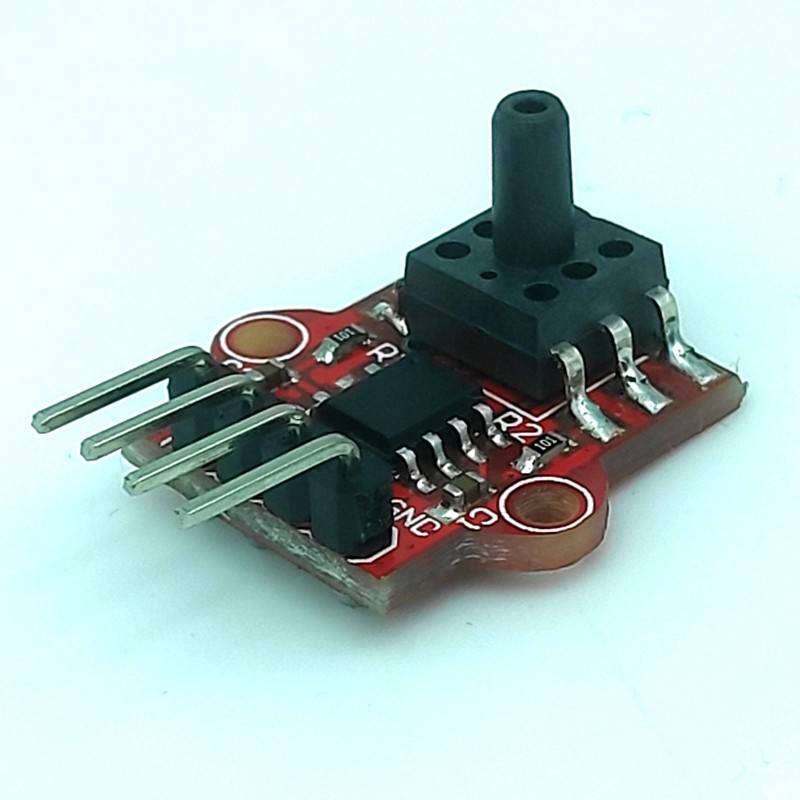

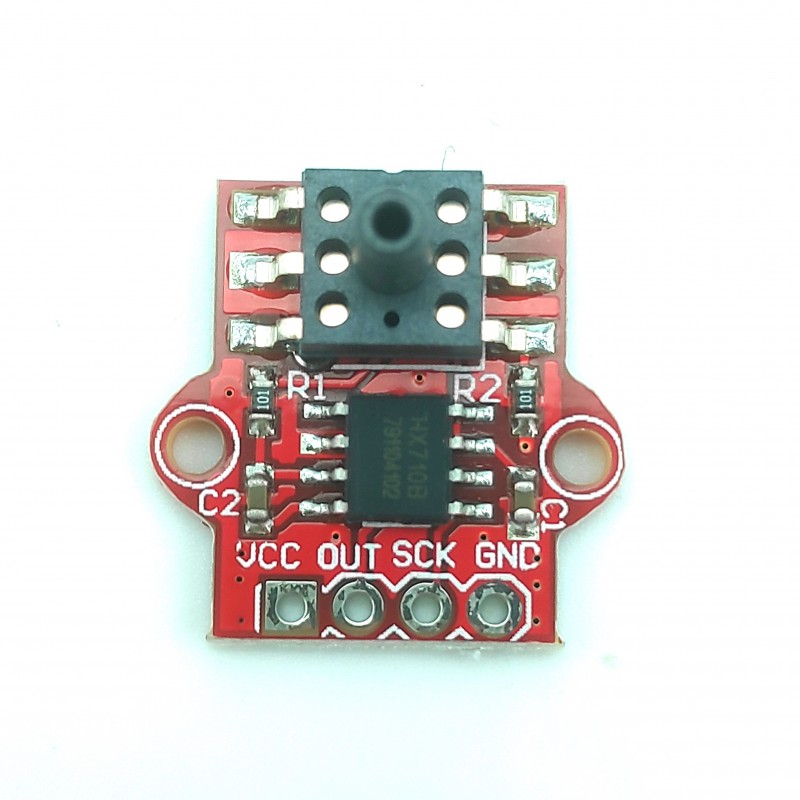

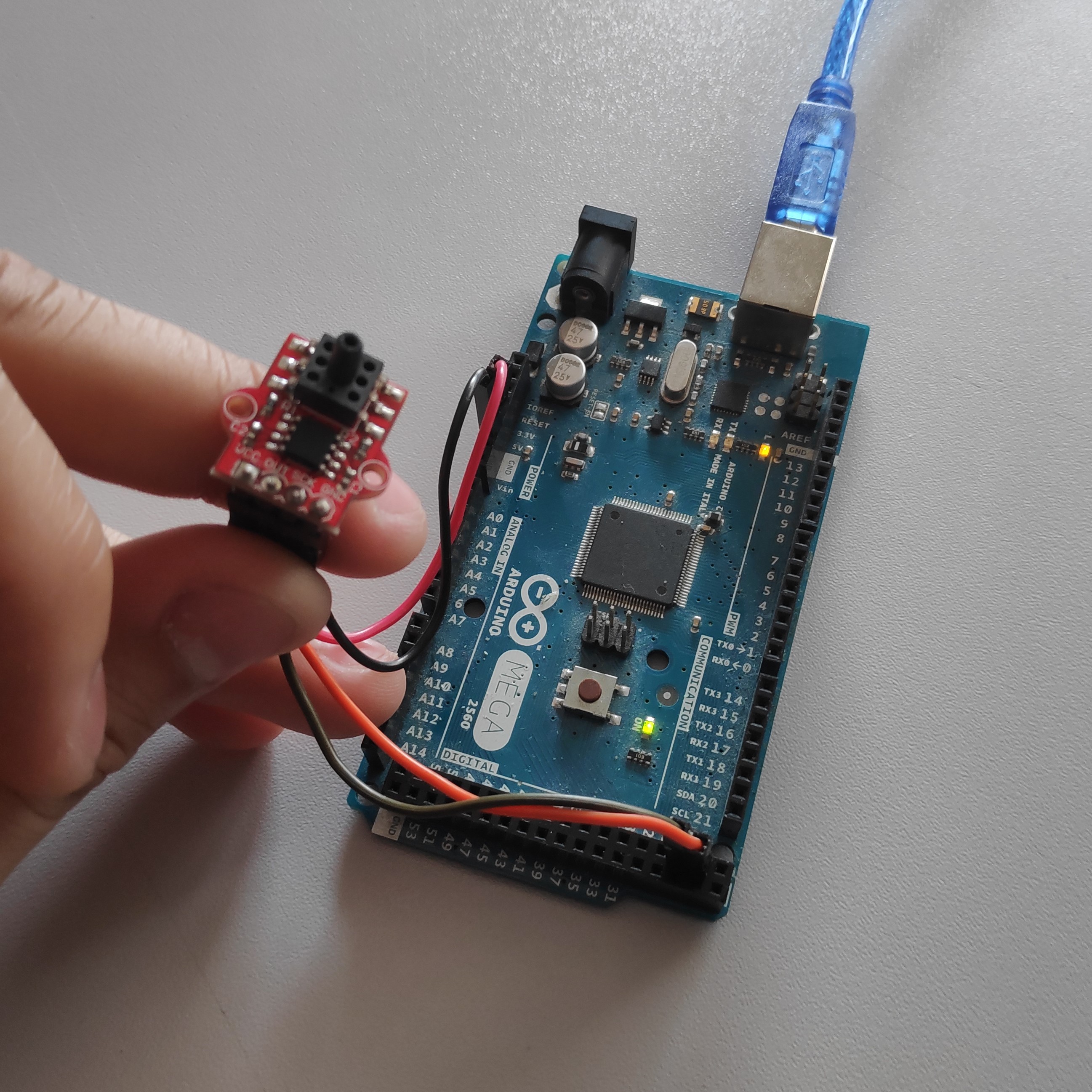

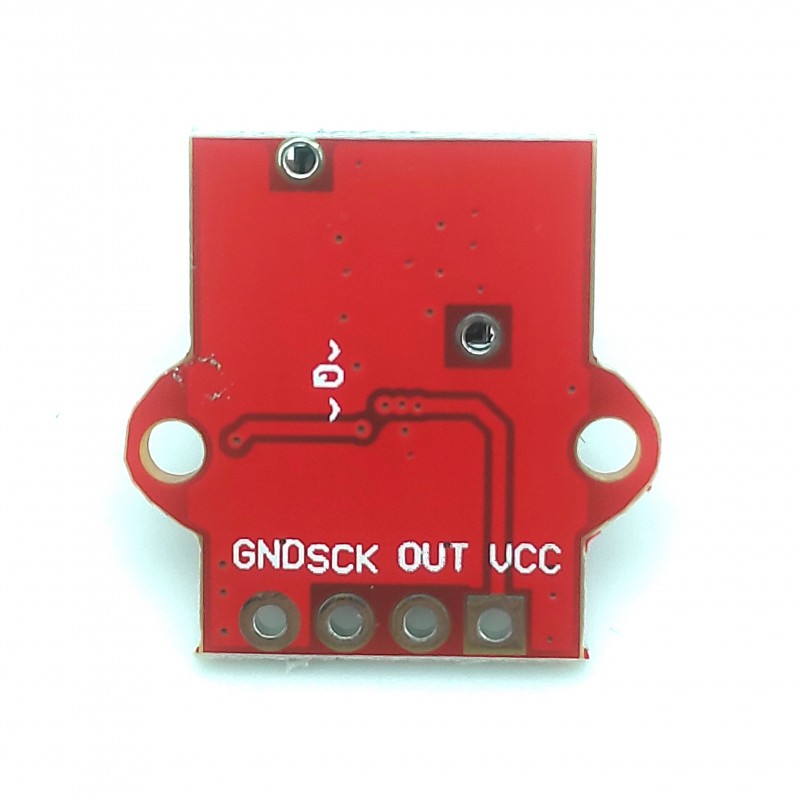

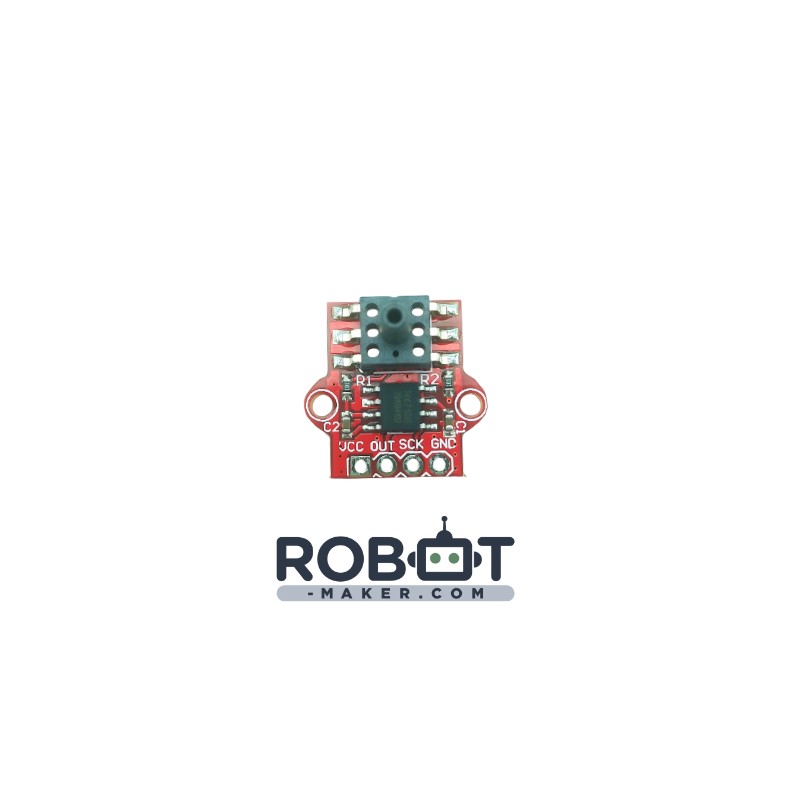

Le brochage de ce capteur est très simple. Il se compose de 4 broches dont deux pour l’alimentation en 5V le VCC et le GND et deux autres pour l’acquisition, SCK pour le signal d’horloge et OUT pour les données.

Caractéristiques techniques :

• Amplitude de mesure : 0 – 40kPa
• Alimentation : 3.3V – 5V
• Capteur de pression : MPS20N0040D-S
• Convertisseur analogique-numérique : HX710B
• Gain du convertisseur : 128
• Résolution convertisseur : 24bit
• Poids : 2g
• Dimensions : 18.5x18.5x11mm

Liens utiles :

Datasheets :

• Capteur de pression MPS20N0040D-S
• Convertisseur analogique-numérique HX710B
