Convertisseur Step Down réglable

Description :

Convertisseur abaisseur de tension ajustable de 1.0V à 17V qui peut fournir un courant allant jusqu'à 1.8A.

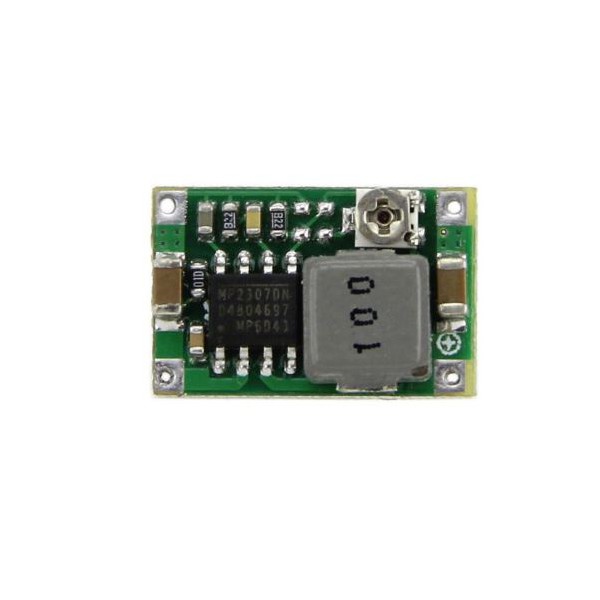

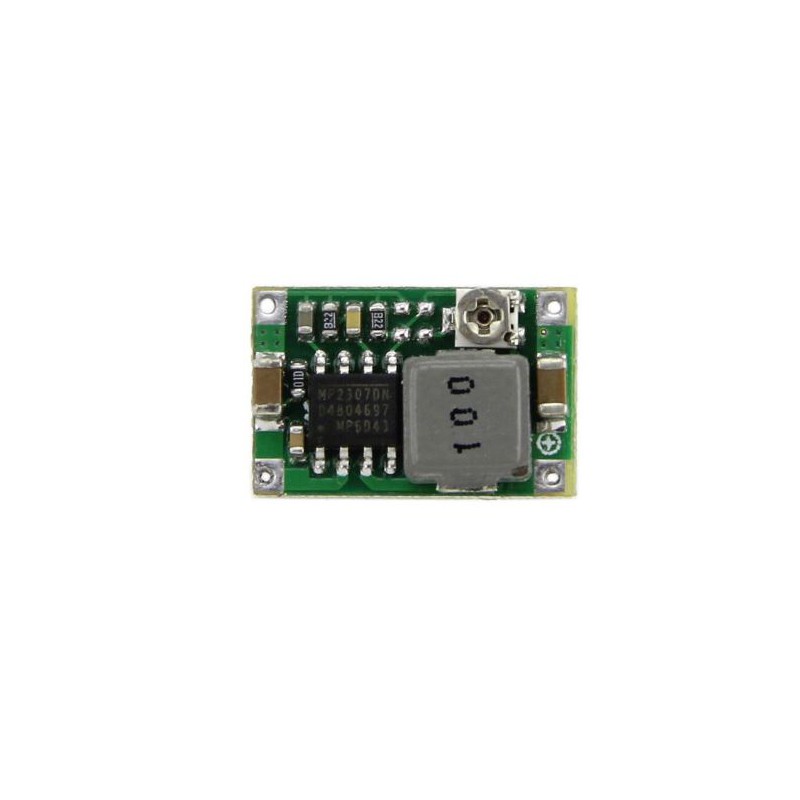

Ce convertisseur abaisseur de tension de Seeed Studio est basé sur le circuit MP2307.
Il vous permet de convertir toute tension d'entrée comprise entre 4,5 et 23 Vcc en une tension de sortie comprise entre 1 et 17 Vcc.
Le courant de sortie conserve quant à lui un niveau maximum d'1,8 A en continu, avec des pics mesurés à 3 A. Pour que le convertisseur abaisseur de tension soit efficace, veillez à ce que la tension d'entrée soit au moins toujours supérieure d'1,5 V par rapport à la tension de sortie désirée. Chaque prise est doublée afin de pouvoir brancher 2 appareils simultanément.

Attention ce convertisseur est un convertisseur step down : Une sécurité a été mise en place au cas où la tension d'entrée serait inférieure au niveau de tension de sortie recherché.

Caractéristiques techniques:

• Tension d'alimentation : 4,5-23 Vcc
• Tension de sortie : 1-17 Vcc
• Courant de sortie continu : 1,8 A max.
• Courant de sortie en pointe : 3 A
• Efficacité max : 95 %
• Ondulation de sortie : < 30 mV
• Fréquence de commutation : 340 kHz
• Température de fonctionnement : -40°C à +85°C
• Dimensions : 17 x 11 x 3,8 mm

Exemple d'utilisation :

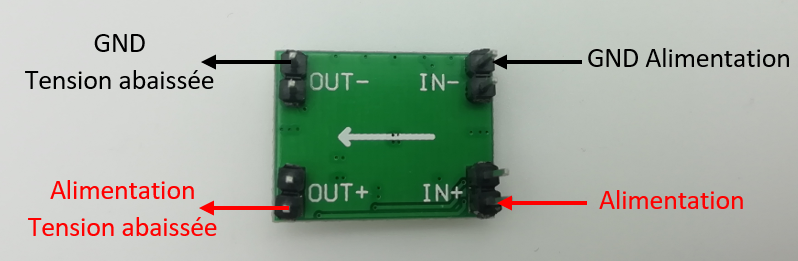

Comment l'utiliser ?

(Les broches ne sont pas fournis avec le convertisseur)
