Bras robot BCN3D Moveo de Donovan

bras robot

348 réponses à ce sujet

#81 pgo

pgo

    Membre

  • Membres
  • 37 messages

Posté 25 mars 2017 - 08:03

Donovandu88, as-tu une idée du coût de l'impression du robot en terme de filament ? Je ne parle pas de l'amortissement de l'imprimante


#82 Donovandu88

Donovandu88

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 680 messages
  • Gender:Male

Posté 25 mars 2017 - 08:06

Peut-être 2,5 bobines d'un kg d'ABS.



#83 Donovandu88

Donovandu88

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 680 messages
  • Gender:Male

Posté 26 mars 2017 - 11:02

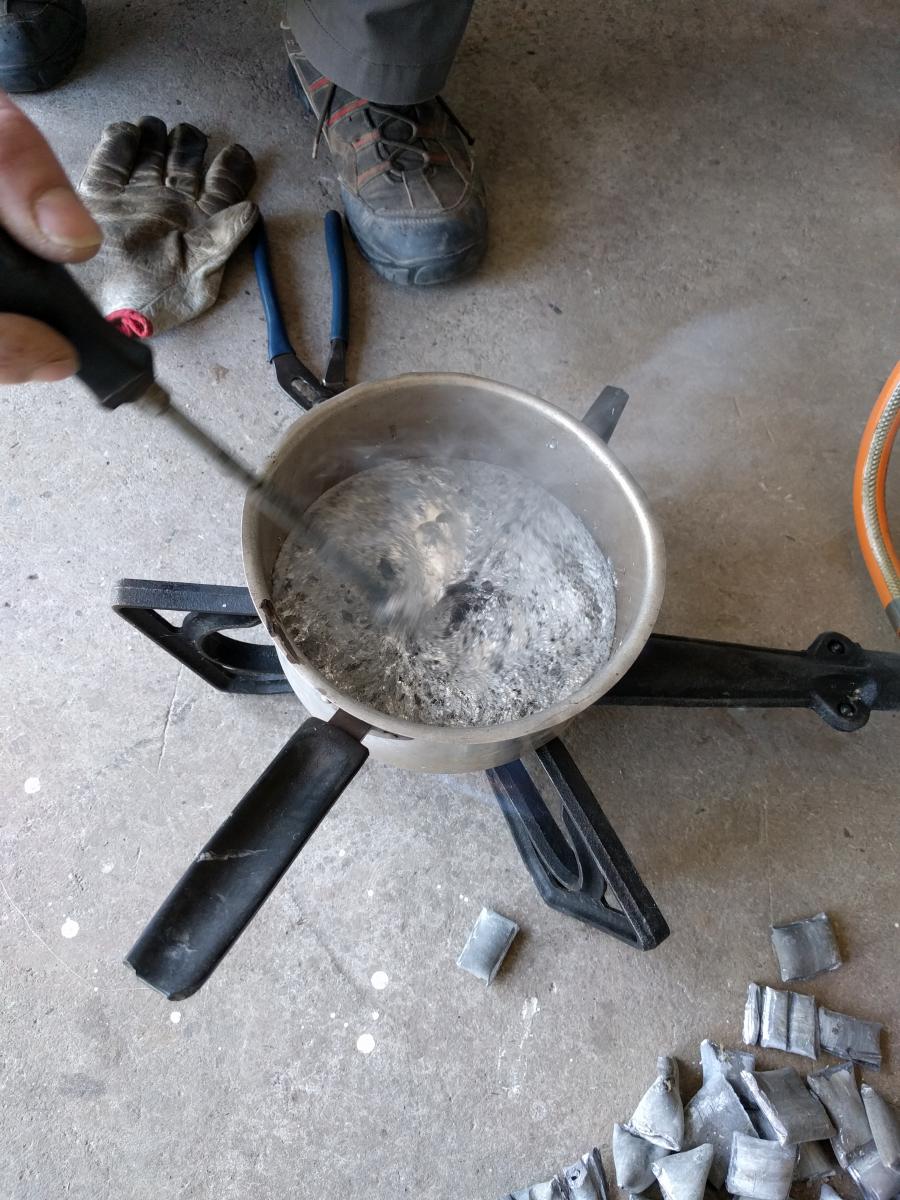

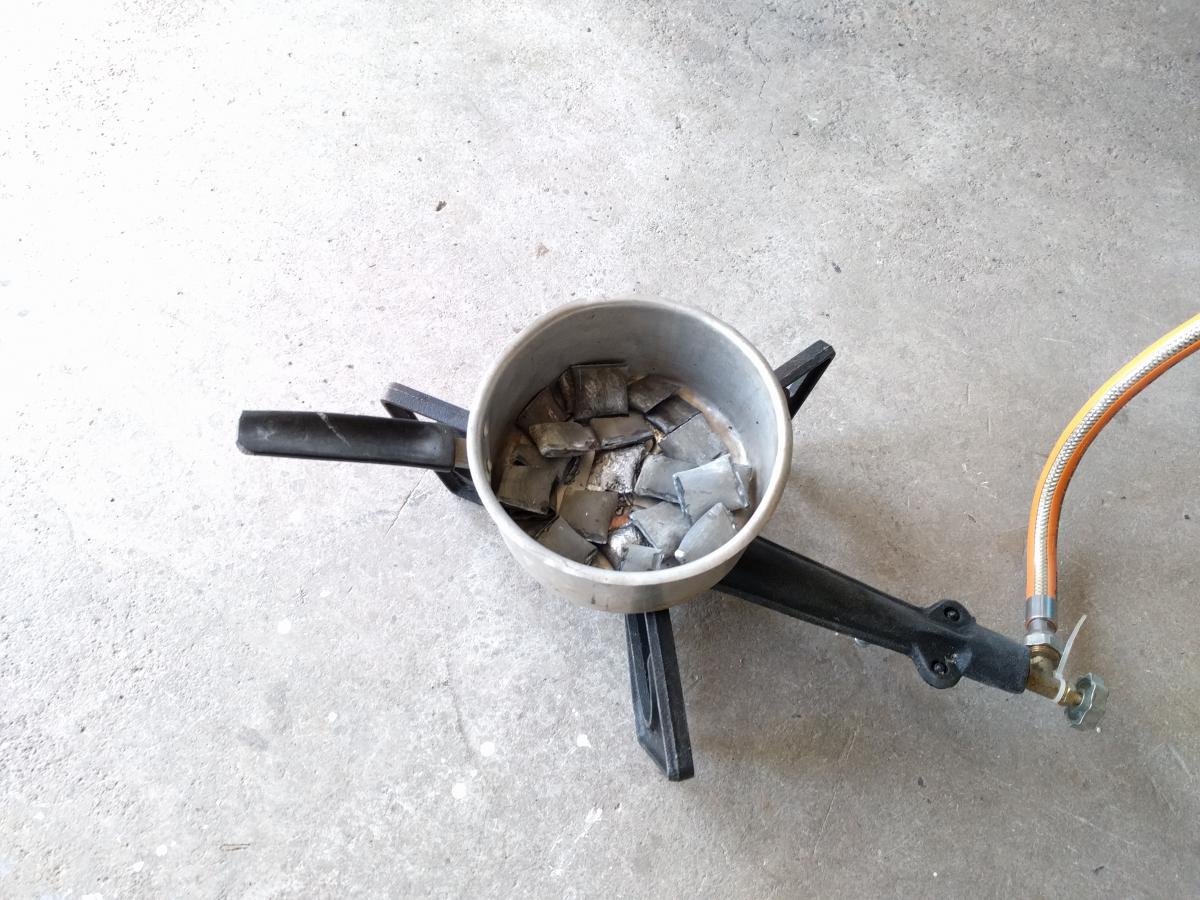

Aujourd'hui c'est coulage du Plomb pour la base du Bras robot.

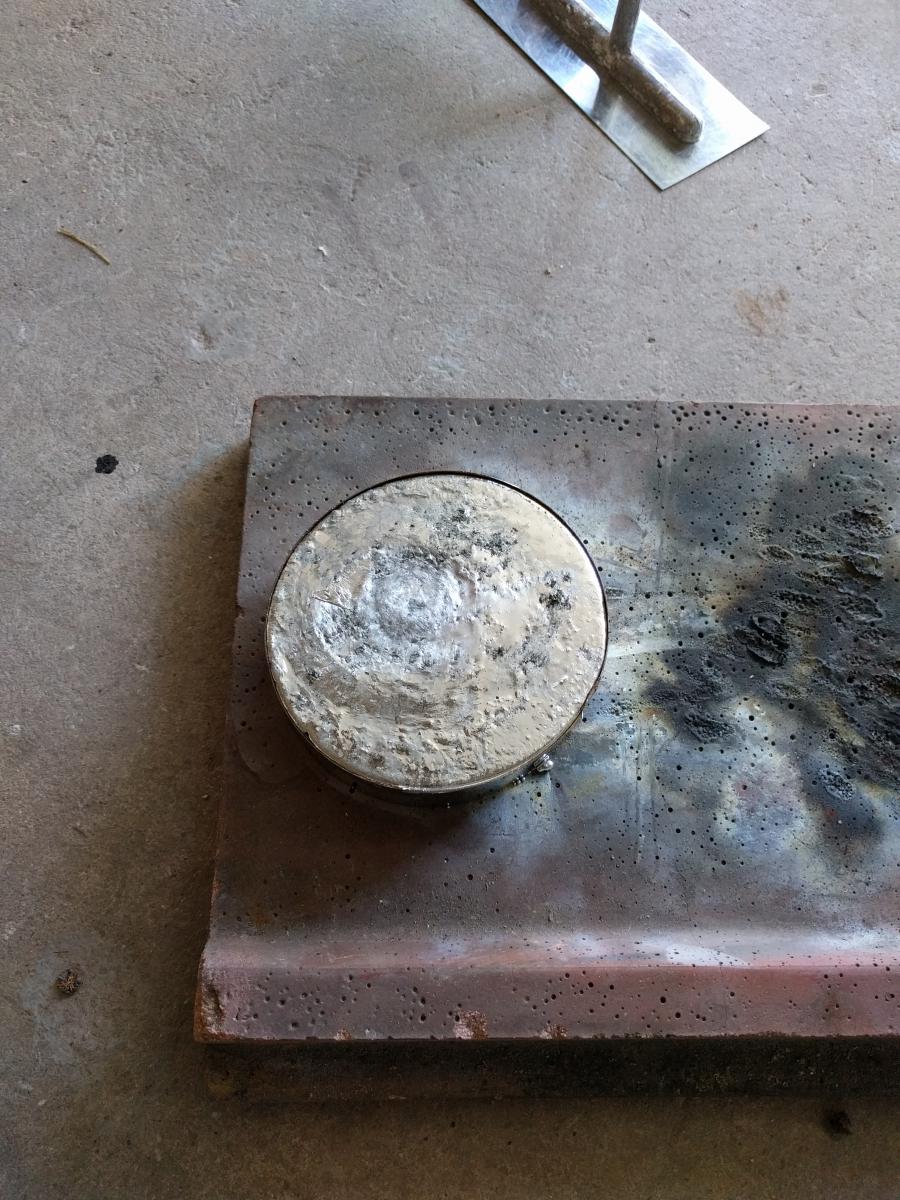

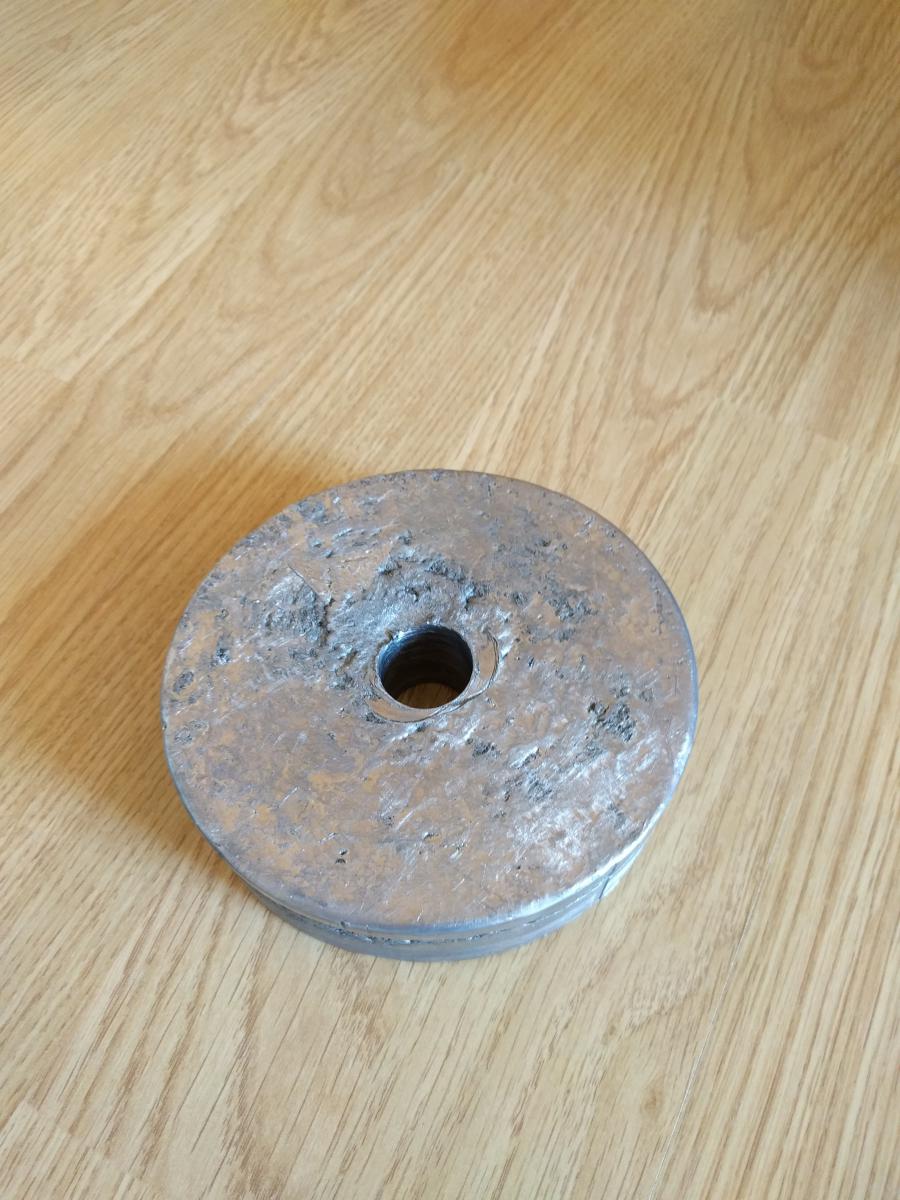

Nous avons récupérer des vieux tuyaux de plomb que nous avons fait fondre et ensuite coulé dans un moule de 12.5cm de diamètre et 3.5cm de hauteur pour pouvoir le loger dans la base du bras.






Le trou c'est pour pouvoir passer la clé à pipe de 13 pour serrer l'écrou de la tourelle.

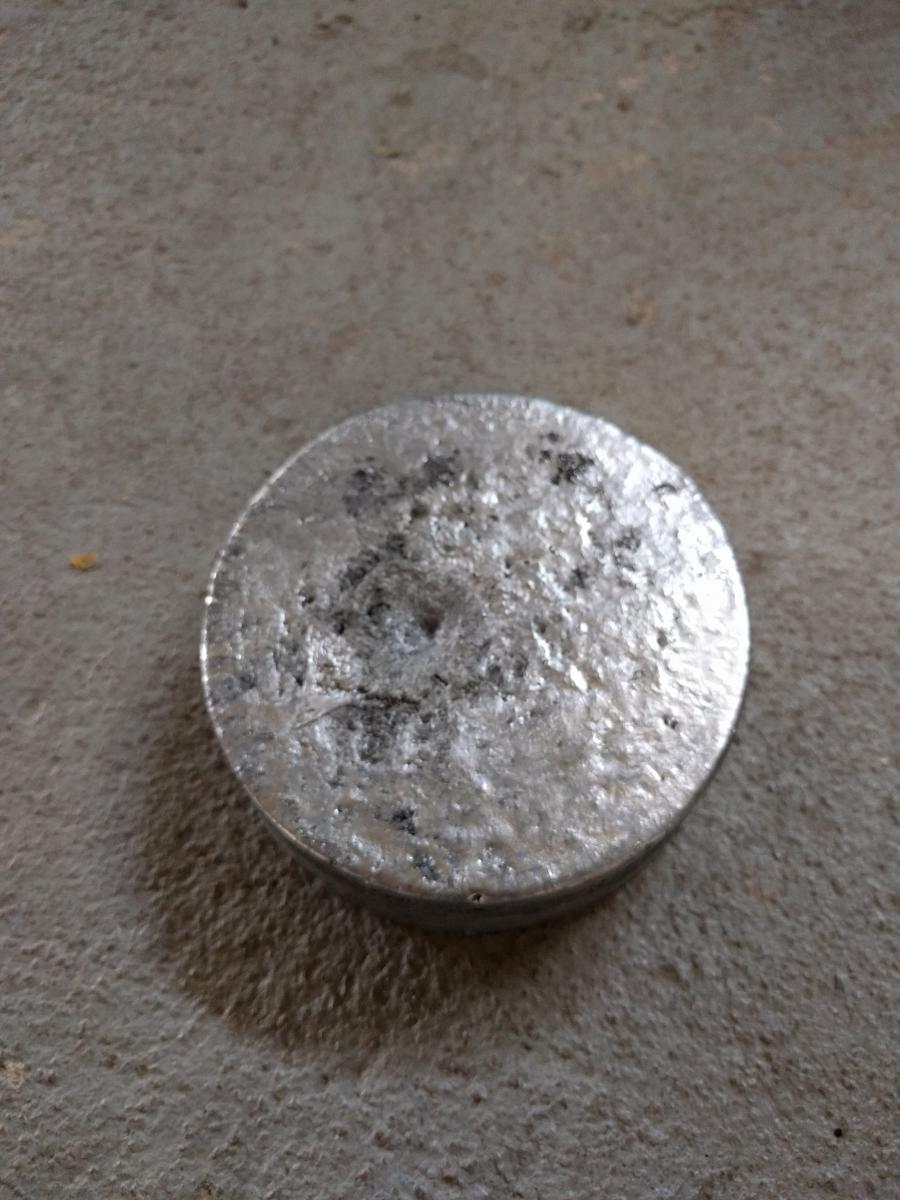

Cette rondelle pèse 4kg 430 grammes.



#84 Oliver17

Oliver17

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 758 messages
  • Gender:Male
  • Interests:Glenn

Posté 26 mars 2017 - 02:39

Joli bébé :)


signature_01.png -->



Mon Tipeee



#85 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 9 934 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 26 mars 2017 - 03:38

wow on est passé à un autre niveau là ! =)


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !
Si vous souhaitez un robot pilotable par internet n'hésitez pas à visiter www.vigibot.com et à lire le sous forum dédié à vigibot!



Les réalisations de Mike118








#86 Path

Path

    Made By Humans

  • Modérateur
  • PipPipPipPipPip
  • 2 504 messages
  • Gender:Male
  • Location:Paris

Posté 26 mars 2017 - 04:32

Je kiffe ce que tu fais. Merci de partager tout ça

#87 Donovandu88

Donovandu88

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 680 messages
  • Gender:Male

Posté 26 mars 2017 - 05:50

Oui, j'espère que sa sera bien stable avec ça.



#88 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 6 732 messages
  • Gender:Male

Posté 26 mars 2017 - 06:38

Sniffer du plomb... Ouais, ça vaut la coke !

Pas mal, mais moi, j'aurais fait plusieurs rondelles plus fines.
J'ai un seau plein de morceaux de tuyaux de plomb.
Quand je serai vieux et que je ne risquerai plus rien, je ferai comme ça aussi.

#89 Donovandu88

Donovandu88

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 680 messages
  • Gender:Male

Posté 26 mars 2017 - 07:08

Pourquoi plusieurs rondelles?

C'était ma première fois et je ne ferai pas ça tous les jours ^^



#90 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 6 732 messages
  • Gender:Male

Posté 27 mars 2017 - 05:25

Pourquoi plusieurs rondelles?

Pour régler le poids, comme sur des altères.

#91 pgo

pgo

    Membre

  • Membres
  • 37 messages

Posté 27 mars 2017 - 05:30

Alors, ça tombe bien cette histoire d'altères ! Ca fait 3 jours que j'essaie de trouver un terme pour désigner les "trucs" qu'on peut placer sur un axe pour bloquer un élément mobile, il y a comme deux petites poignées sur lesquelles on appuie, le diamètre du truc augmente, on le glisse sur l'axe, on lâche. Comme sur des haltères, mais on trouve ça aussi dans des axes sur du matériel électroménager



Z'avez une idée ?



#92 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 6 732 messages
  • Gender:Male

Posté 27 mars 2017 - 05:57

il y a comme deux petites poignées sur lesquelles on appuie, le diamètre du truc augmente, on le glisse sur l'axe, on lâche.

Je vois exactement ce que tu veux dire, mais je n'en connais pas le nom.
Je te conseille d'aller chez Décathlon ou de leur téléphoner.

#93 Path

Path

    Made By Humans

  • Modérateur
  • PipPipPipPipPip
  • 2 504 messages
  • Gender:Male
  • Location:Paris

Posté 27 mars 2017 - 06:13

Je suis pas mecano mais est-ce un ressort ? :)

#94 Jekert

Jekert

    Auteur

  • Modérateur
  • PipPip
  • 223 messages
  • Gender:Male

Posté 27 mars 2017 - 06:20

Ce qu'il y a sur les cotés ici ? https://www.decathlo...id_1042451.html

Il y a écrit dans la description, des "stops disques à pince"


Mon blog  ------  101robotics.com

Ouvrage    -----  Guide pour débuter avec Arduino

Ancien Blog  --  Journal d'un Arduinaute


#95 pgo

pgo

    Membre

  • Membres
  • 37 messages

Posté 27 mars 2017 - 06:23

C'est ça mais en beaucoup plus petit ! Par exemple, avec un entrainement à courroie crantée, s'il y a une roue libre intermédiaire (comme une jonction) non solidaire de l'axe, deux bidules de ce genre permettrait de bloquer la roue horizontalement (si l'axe est horizontal)... C'est pas un super exemple, car il y a surement mieux à faire, mais c'est pour décrire la pièce en question ;-)



Ca porte forcément un nom en mécanique, parce que j'ai vu ça dans de l'électroménager par ex, sur des axes moteurs...



#96 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 6 732 messages
  • Gender:Male

Posté 27 mars 2017 - 06:52

Le ressort d'une pince à linge ou de toute pince à cheveux pour les filles est basé sur ce principe.

#97 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 572 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 27 mars 2017 - 06:57

Je dirais deux possibilités : circlips ou bague d'arrêt.



Edit : photos

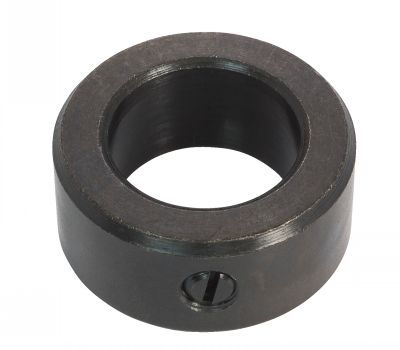

bague d'arret

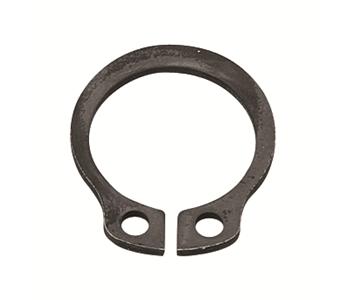

circlips



Imprimante 3D : Prusa i3 (MK1) + CR-10S + CR-10 S5 + Artillery Sidewinder X2 + CR-30 + Elegoo Mars + Anycubic Wash & cure 2 + Phrozen Sonic Mega 8K + Phrozen Cure Mega

#98 Donovandu88

Donovandu88

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 680 messages
  • Gender:Male

Posté 27 mars 2017 - 07:33

Pour régler le poids, comme sur des altères.



Pas besoin de régler le poids, je met le maximum.



Je dirais deux possibilités : circlips ou bague d'arrêt.



Edit : photos

bague d'arret




circlips




+1 pour le circlips



#99 Ulysse

Ulysse

    Membre passionné

  • Membres
  • PipPipPip
  • 486 messages
  • Gender:Not Telling

Posté 27 mars 2017 - 08:37

Aujourd'hui c'est coulage du Plomb pour la base du Bras robot.

Vulcain est parmi nous ! :D  Excellent.



#100 Donovandu88

Donovandu88

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 680 messages
  • Gender:Male

Posté 31 mars 2017 - 06:54

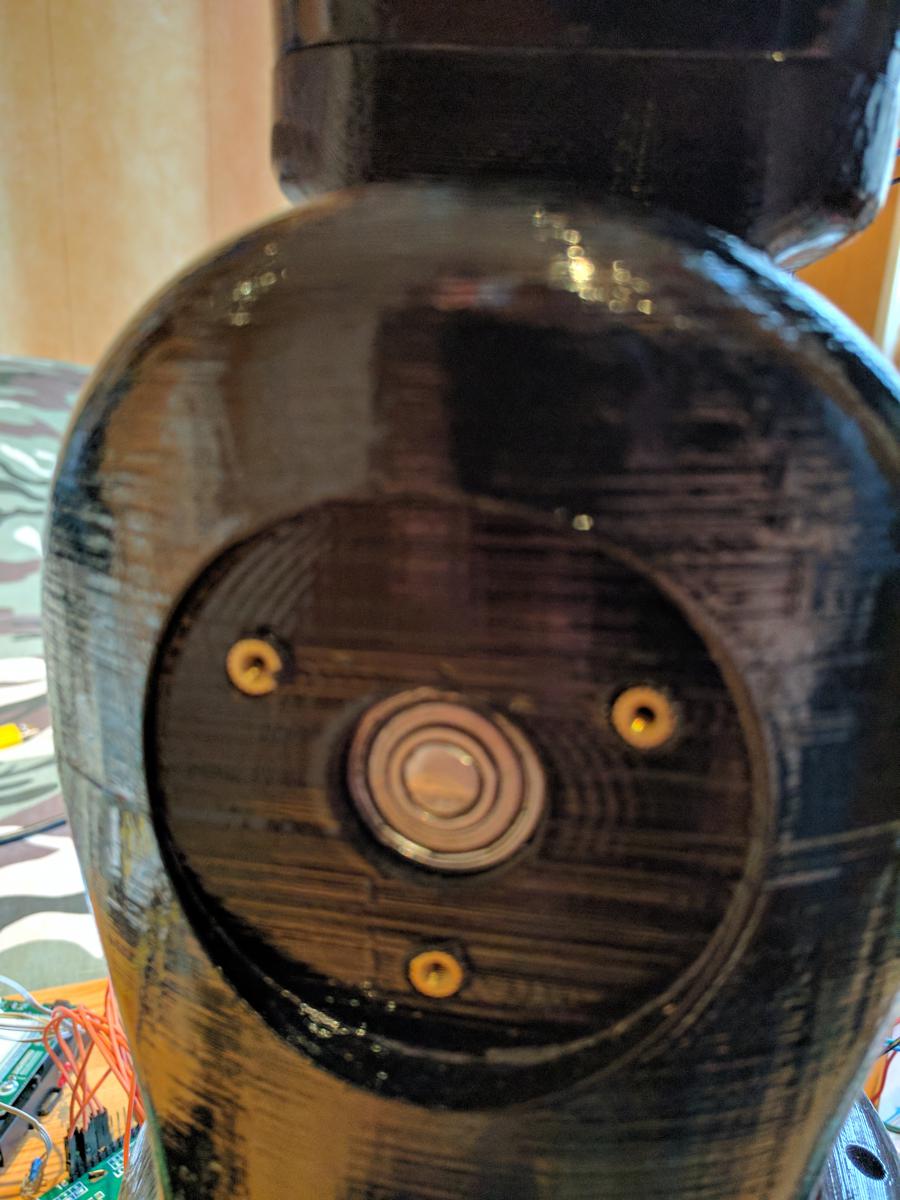

Quelques avancées, je n'ai pas eu trop de temps cette semaine car j'ai passé le CACES Grue auxiliaire mais j'ai tout de même monté les inserts :

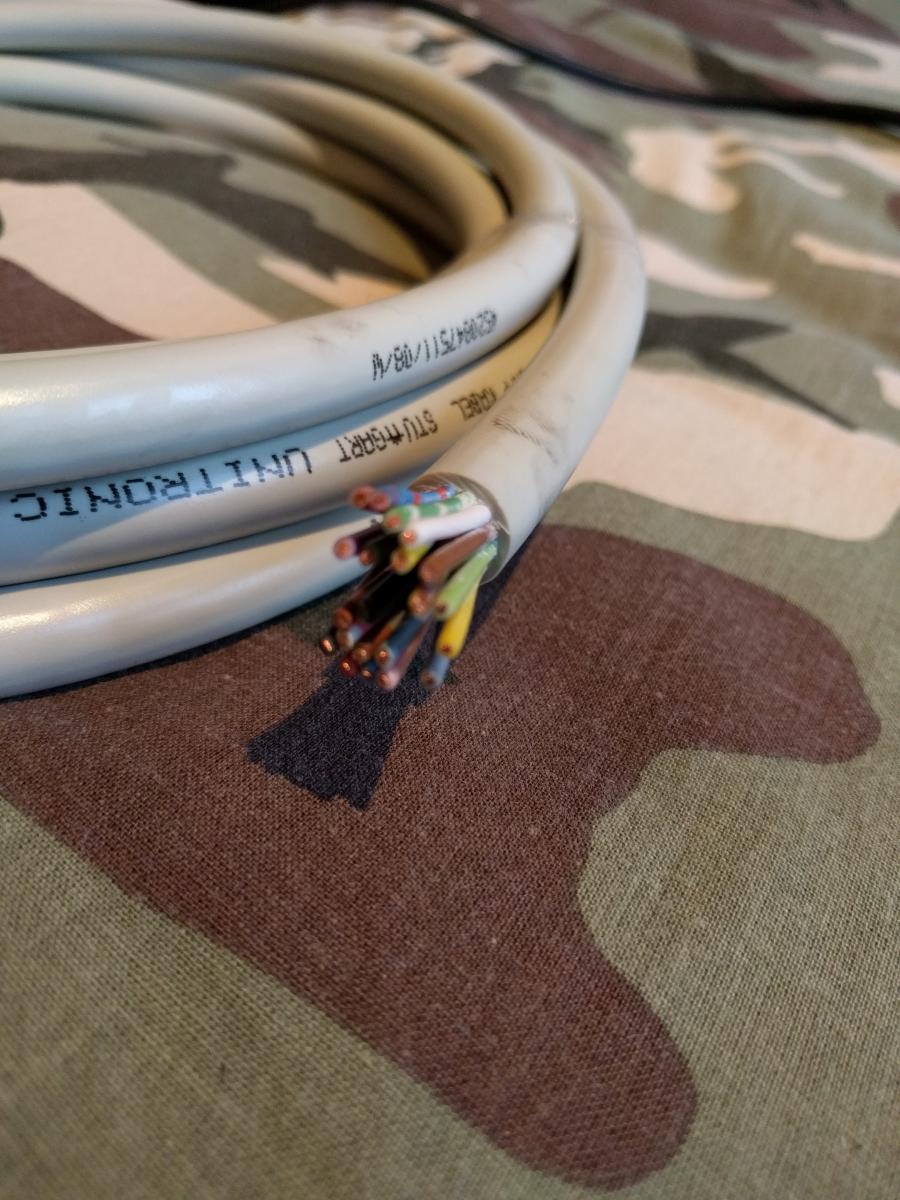

J'ai reçu un câble de données avec dedans 20 fils de 0.5mm².

Ce fils sera coupé en deux morceaux de 1,5 mètre pour avoir au total 40 fils. J'ai décidé de mettre le robot sur un petit socle et de me faire un boitier déporté avec l'ensemble de l'électronique ainsi qui l'écran et les boutons.

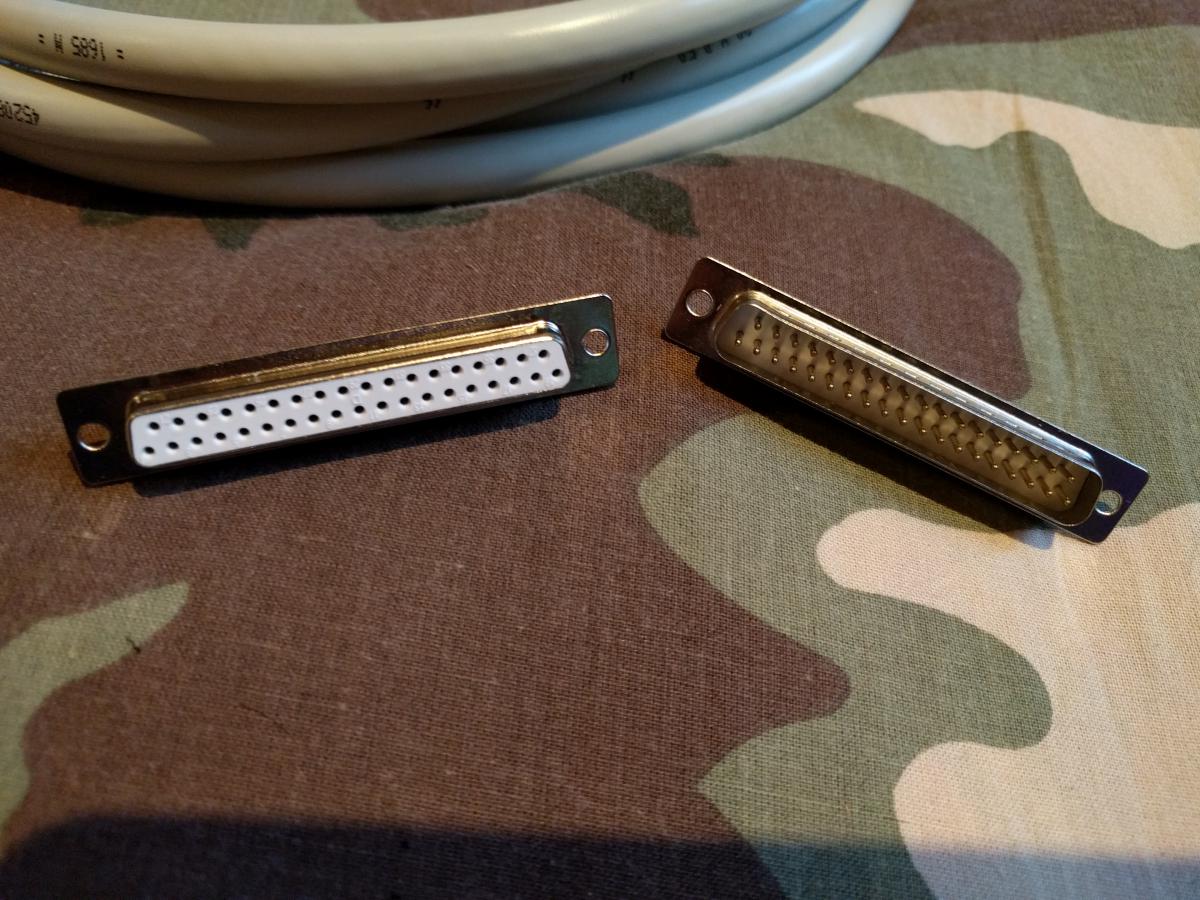

Et un connecteur mâle/femelle de 37 broches pour tout débrancher :
