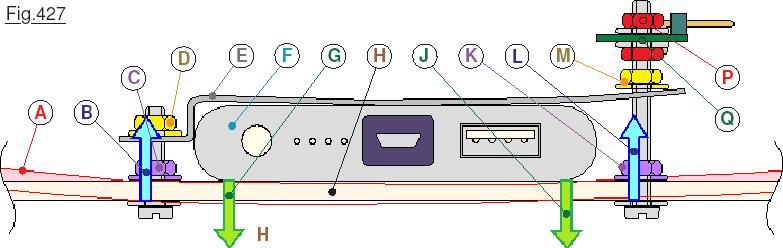

Cette phase finale consiste à brider sur la plaque qui sert de fond au coffret, le petit bloc alimentation de type « réserve d’énergie USB ». Le principe d’agencement de ce module est présenté sur la Fig.427 dont le dessin n’est pas vraiment réalisé à l’échelle des dimensions, le but étant surtout de détailler la solution adoptée. Les quatre vis ØM3 sont immobilisées de façon rigide sur le fond H par les écrous C et K. La plaque E représentée d’épaisseur exagérée (Et représentée beaucoup plus cintrée que dans
la réalité.) bride le bloc alimentation F sur le fond H quand on serre modérément les écrous D et M. Puis, on immobilise de manière rigide le petit circuit imprimé Q qui porte de connecteur HE14 avec les deux écrous rouges P. L’effort de bridage vers le haut par les vis en B et en L, contré par la réciproque G et J exercée par F engendre un couple antagoniste qui a pour effet de cintrer le fond H du coffret symbolisé en rouge par le tracé A. Il importe donc de ne serrer D et M que le juste nécessaire pour bloquer en position le module F. (Effort
suffisant pour que le branchement et le débranchement de la fiche USB n’engendre pas de glissement interne du petit module sur la semelle.)

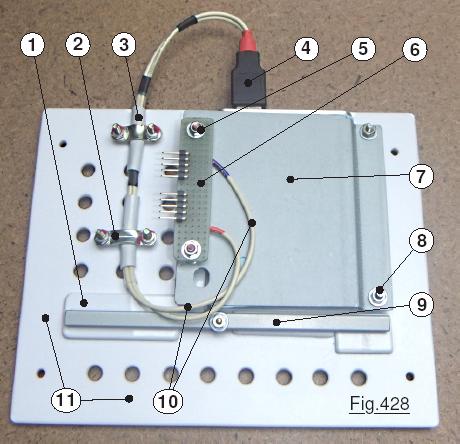

Sur la Fig.428 le module énergétique n’est presque pas visible car entièrement caché par la plaque métallique 7 qui le bride sur le fond du coffret 11. D’un coté la bride est immobilisée par les boulons Ø M3 repérés 8. De l’autre les deux boulons 5 dont les vis sont plus longues servent aussi à immobiliser le petit circuit imprimé 6 sur 11. La plaque 7 est légèrement cintrée comme déjà précisé ci-avant. Ainsi, quand on serre les écrous coté 5 le fond 11 a tendance à se courber à son tour. Pour minimiser ce phénomène qui nuit à la rectitude de la semelle, le rigidificateur 9 portant sur les bossages tels que 1 engendre un couple d’efforts contraire et augmente la rigidité de cette semelle. (9 est une petite pièce métallique rigidifiée par un pliage en forme de « U ».) Les deux connecteurs HE14 d’alimentation en 5Vcc des cartes Arduino sont reliés à la fiche USB 4 par des fils 10 de bonne section. Le but consiste à diminuer au maximum la résistance électrique de la ligne qui va jusqu’à la sonde. Cinq broches pour chaque polarité diminuent l’intensité par broche et surtout réduisent l’impédance des contacts électriques. La ligne 10 est immobilisée par les deux brides 2 qui sont serrées juste ce qu’il faut pour écraser à peine les manchons de protection 3. Les écrous sont freinés sur les vis par du vernis à ongles parfaitement visible. Observez aussi Image 89.jpg qui présente l’ensemble de la semelle vu coté prise USB du module énergétique. On relie le connecteur HE14 de l’alimentation 5Vcc au toron concerné, et l’on peut effectuer la campagne de tests.
