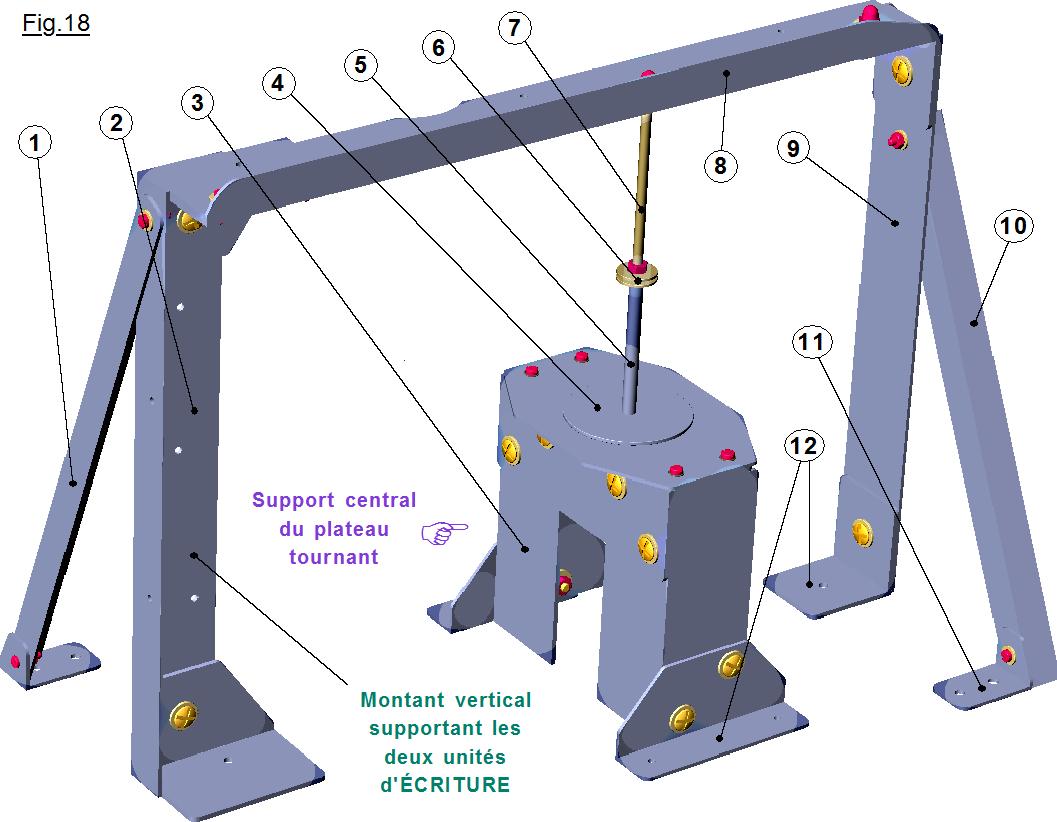

Ossature et colonne vertébrale de l’ensemble tournant et support des diverses motorisations, la structure présentée sur la Fig.18 qui s’immobilise sur le STATIF de la machine joue un rôle primordial. Ce sous-ensemble doit présenter une rigidité sans faille tout en restant d’un poids le plus faible possible, positionner et orienter avec précision les unités fonctionnelles suivantes :
• Guidage en rotation précis du Carrousel, (Orientation et position en Hauteur précises.)
• Maintien et positionnement rigoureux du système de LECTURE,
• Support des deux unités d’ÉCRITURE. (Orientation et position fines de leurs plans médians.)
• Mécanisme d’entrainement en ROTATION du Carrousel. (Hauteur à respecter soigneusement.)
• Outre les modules mécaniques, cette structure supporte également divers circuits imprimés.
Élément de base supportant le plateau rotatif, l’étrier 3 contre lequel est immobilisé le circuit imprimé de l’unité d’ÉCRITURE du bas est constitué de diverses pièces taillées dans des profilés en aluminium. (Ou plus exactement en Duralumin.) Décrit dans le prochain chapitre, le disque du Carrousel repose en 4 sur une butée à aiguilles qui en assure la stabilité et l’orientation précise. Le centrage de ce dernier est assuré par un tube en aluminium 5 immobilisé avec rigidité sur 3 et sur la traverse supérieure 8 au moyen d’une tige filetée de diamètre nominal Ø M4 qui traverse l’ensemble. Cette tige passe dans un tube en aluminium 7 servant d’entretoise pour solidariser fermement l’axe vertical avec 3 et 8. Pour annuler le jeu vertical, le plateau est poussé vers le bas par un ressort de compression non représenté qui prend appui sur 6. La tige filetée centrale est immobilisée par deux écrous qui prennent appui sur les rondelles 6, serrage effectué sur une plaque horizontale non représentée qui supporte le mécanisme de LECTURE. La traverse supérieure 8 est immobilisée sur les montants verticaux 2 et 9 débités dans des cornières de 35mm x 20mm. Les deux cornières 1 et 10 de 15mm x 15mm rigidifient considérablement l’ensemble latéralement. (Structure triangulée.) Enfin, l’ensemble des la structure est solidarisée avec le STATIF par des cornières métalliques en Duralumin telles que 11 et 12.
